不同颜色的绝缘导线有什么含义和用途.docx

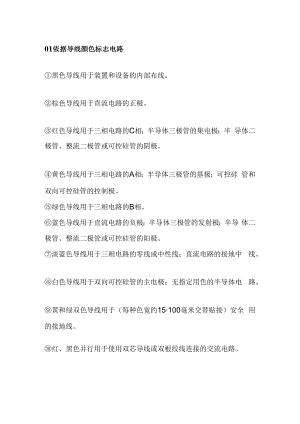

01依据导线颜色标志电路黑色导线用于装置和设备的内部布线。棕色导线用于直流电路的正极。红色导线用于三相电路的C相；半导体三极管的集电极；半 导体二极管、整流二极管或可控硅管的阴极。黄色导线用于三相电路的A相；半导体三极管的基极；可控硅 管和双向可控硅管的控制极。绿色导线用于三相电路的B相。蓝色导线用于直流电路的负极；半导体三极管的发射极；半导 体二极管、整流二极管或可控硅管的阳极。淡蓝色导线用于三相电路的零线或中性线；直流电路的接地中 线。白色导线用于双向可控硅管的主电极；无指定用色的半导体电 路。黄和绿双色导线用于（每种色宽约15100毫米交替贴接）安全 用的接地线。红、黑色并行用于使用双芯导线或双根绞线连接的交流电路。02依据电路选择导线颜色时交流三相电路A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色； 安全用的接地线：黄和绿双色。用双芯导线或双根绞线连接的交流电路：红黑色并行。有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿 蓝、玫瑰红等）。在一根导线上，如遇有两种或两种以上的可标 色，视该电路的特定情况，依电路中需要表示的某种含义进行定 色。附表：世界各国对三相导线颜色要求标准地区世界部分国家和地区对三相导线的颜色要求标准A相B相C相中性线3中国黄绿红蓝黄绿条纹欧洲（含英国IEC60446）、香港（M他一些国家）棕黑灰蓝黄绿条纹欧洲过去（各国不同）棕或黑黑或棕黑或棕蓝黄缥条蚊印度红黄蓝黑绿马来西亚、南非红黄蓝黑黄绿条纹澳大利亚、新西兰红臼盗黑黄绿条纹美国大部分地区黑红蓝白或灰黄绿条纹美国部分地区棕橙黄白或灰绿加拿大强制使用红黑要B绿或裸露铜线加拿大一些独立的三相设备橙惊黄白绿
