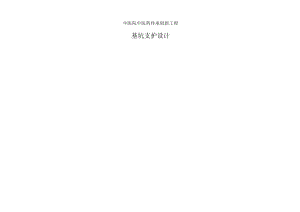

中医院中医药传承创新工程基坑支护设计.docx

中医院中医药传承创新工程基坑支护设计111112333333444444445555、支护桩施工56、内支撑旅工57、钢立柱及立柱柱施工58、预应力锚索施工59、冠梁、腰梁、支撑梁、加强板施工610、桩间护壁、网喷611、换撑及拆撑6八、监测说明61、监测项目和监测目的62、监测点布置73、监测要求74、监测指标控制值85、监测频率和监测周期86、巡视检查要求8九、检测9十、应急措施91、可能的危险情况92、应急措施9十一、其它9十二、专家评审意见及执行情况10十三、施工图1()总说明目录一、工程概况二、设计依据三、工程地质条件1、地形、地貌2、地层岩性3、地下水四、设计主要参数五、基坑支护设计1基坑支护设计原则2、基坑周边环境条件3、基坑支护方案4、基坑止排水方案5、临时出土车道六、支护结构设计参数1、支护桩2、内支撑结构3、钢筋混凝土结构4、主要工程材料七、施工注意事项1、基坑支护主要施工流程2、施工准备3、土方开挖4、水泥土搅拌桩施工三、工程地质条件1、地形、地貌拟建场地地貌单元展剥蚀残丘地貌，场地尚未平整，地面有一定的起伏，勘察期间实测己 完成钻孔的孔口标高：30. 33m37. 38m （广州城建坐标高程系统）。2、地层岩性综合岩土层的种类及其工程地质特征、成因类型、地层时代等，将勘探孔控制范围内岩土 层自上而下划分为人工填土层（V第四系坡积层（Q”第四系残积层（Q）和燕山三期花岗 岩（Yv）基岩共4大类；现分述如下：2.1 第四系人工填土（T）索填土（”该层所有钻孔均有分布，黄褐色、杂色，松散状，主要由砂性土及少量粘性 土组成，局部含少量碎石建筑垃圾等，人工堆填而成，回填时间约1020年。厚度一般0.70 6.20m,平均 2.25m。2.2 第四系坡积层（Q）粉质黏土（於该层28个钻孔有分布，黄褐色，可塑，稍湿，以粘粒为主，刀切面光滑， 干强度中等,为坡积土。层顶标高28.0336.01m,层顶埋深0. 706. 20m,层厚1. 508. 90m, 平均4. 63mO2.3 第四系残积层（T）砂质黏性土（）：该层36个孔有分布，黄褐色，可硬塑，含较多粉细砂颗粒，为花岗 岩风化残积土,遇水易软化、崩解。层顶标高23. 0335. 32m,层顶埋深0. 80-9. 80m,层厚2. 20 12. 60m.平均 6.42u2.4 燕山三期花岗岩（丫:）基岩场地下伏基岩为燕山T期花岗岩。揭露深度内按其风化程度可分为全风化、强风化、中风 化和微风化岩四个风化岩带。分述如下：2.4.1 全风化花岗岩（该层42个钻孔布揭露，黄褐色，岩石风化剧烈，原岩结构构 造已破坏，可见残余结构，矿物基本风化成土，岩芯呈坚硬土状，岩质极软，遇水易软化、崩 解，岩体基本质量等级分类为V类。层顶标高16. 1335. 00m,层顶埋深LIO15.20m,揭露 厚度 0.9017.00m,平均 8. 67m。设计总说明一、工程概况中医院中医药传承创新工程项目建设用地位于萝岗公路街212号，场址地块位于萝岗区中 医院院内，现状为医院篮球场、院区小公园和院区道路。距离场地（篮球场处）南侧Iom为斜 山坡，院区南侧为致园路，西北侧为萝岗公路街，广州义务植树公园位于院区南侧：距离院区 西侧IOoO米左右，有珠江支流流经。本项目建设规模：规划用地面积40840. 13平方米，包括中医医疗技术中心主楼、中药制剂 中心副楼及相应的附属配套工程。其中中医医疗技术中心23层，中药制剂楼7层，设地下3层， 地下建筑面积15200平米。建筑物±0. 00相当于绝对标高暂定35. 0m（广州城建坐标高程系统）； 地下室底板垫层底标高18.6m。基坑周边地面平场标高依据规划施工总平标高确定为 30. 5-42. Om,基坑开挖深度约为IL 9m-23. 4m。基坑底边周长约379. 8n,面积约5416. 3ml二、设计依据D建筑基坑支护技术规程（JGJ 120-2012）；2）建筑基坑支护工程技术规程（DBJ/T 15-20-2016）3）混凝土结构设计规范（GB50010-2010）：4）岩土锚杆与喷射混凝土支护工程技术规范（GB 50086-2015）5）建筑地基基础设计规范（GBJ50007-2011）：6）建筑基坑工程监测技术规范（GB50497-2019）：7）建筑桩基技术规范（JGJ94-2008）：8）广东省第二中医院中医药传承创新工程岩土工程详细勘察报告（广东省建筑设计研究 院 2020.3）；9）第二中医院黄埔院区报规总图（中国建筑西南设计研究院有限公司2020. 5. 4）；10）基础方案 开挖图（2020.5.7）；11结构-中医院周边既有建筑物（2020.3）12）业主提供的其他资料。渗透性较强。必须指出，基岩裂隙受岩性、断裂构造、埋深等各方面的控制，其裂隙发育具有不 均匀性，故水量也存在明显的区段性，从勘察资料分析，强风化带裂隙发育，岩石破碎，岩芯呈 半岩半土状、碎块状；中风化带裂隙较发育，岩石较破碎，岩芯呈块状或短柱状。由于强中风 化基岩上覆全风化岩、残积土、冲洪积粉质粘土等相对隔水层，裂隙水具承压性，水头与钻孔稳 定水位基本齐平。在节理、裂隙发育，且为张性裂隙的层段一般透水性好，地下水量丰富，应特 别引起重视。拟建场地为湿润地区中透水环境，场地环境类型为U类。3.2 地下水补给、迳流、排泄条件及动态变化3.2.1 地下水补给条件第四系土层孔隙水主要受大气降水渗入补给，补给受气候季节性影响明显。基岩裂隙水主要补给来源为大气降水在其补给区的垂向渗入补给。3.2.2 地下水迳流和排泄地下水迳流条件受地形限制，木场附近总体地势地东高西低，其运移方向是由东向西流，迳 流途径较长。地下水排泄途径为民井开采及地表蒸发。地下水排泄不畅，水交替循环缓慢。3.2.3 地下水动态本场区地下水动态变化主要受大气降雨的影响,地下水年变化幅度不大,一般为0. 451. 5Onu 第四系孔隙水由于埋藏较浅，水位变化反应迅速：承压型基岩裂隙水由于渗入补给时间较长，往 往具滞后现象。3.3 场地各土(岩)层渗透系数建议值表1场地各上(岩)层渗透系数和影响半径计算建议值表地层建议渗透系数 k (ffld)建议影响半轻R (m)渗透性评价素填土1.240中透水粉质黏土0.0130微透水砂施黏性土0. 140弱透水】全风化花岗岩0.580弱透水2强风化花岗岩1.0100中透水3中风化花岗岩0.260弱透水> I微风化花岗岩0.01515微透水2.4.2 强风化花岗岩（Df该层所有钻孔均有揭露，褐黄色，岩石风化强烈，矿物大部 份风化成土，花岗结构清晰可见，岩芯呈半岩半土状，岩质极软，手可压碎，遇水可软化、崩 解，岩体基本质量等级分类为V类。层顶标高5. 7131. 02m,层顶埋深5. 1031. 40m,揭露厚 度 0.8012.60m,平均 4. 71m。2.4.3 中风化花岗岩（J：该层27个钻孔有揭露，浅黄、灰白色，粗粒结构，块状构造， 节理裂隙发育，岩芯较破碎，岩芯呈块状、短柱状，岩质较硬，岩体较破碎，岩石质量等级为 IV级。层顶标高3. 4822. 86m,层顶埋深11. 4033. 90m,揭露厚度0. 208. 50m,平均2. 67m, 局部未揭穿该层。2.4.4 微风化花岗岩（,）：该层45个钻孔有揭露，青灰色，花岗结构，块状构造，节理 裂隙稍发育，岩芯呈短-长柱状，少量呈块状，岩质新鲜，岩质坚硬，岩体较完整，岩石质量等 级为II级。层顶标高L7224. 13m,层顶埋深10. 3034. 10m,揭露厚度1. 3010. 30m,平均 5.64m,未揭穿该层。3、地下水3.1 地下水类型及特征场地地下水按含水介质类型（含水层的空隙性质）不同可分为上层滞水、松散岩类孔隙水和 基岩裂隙水。场地内粉质黏土和砂质黏性土层为相对隔水层。A、第四系上层滞水上层滞水主要赋存在人工填土层中，含水量不稳定，其动态受季节性控制，主要接受大气降 水及生活用水的渗透补给。B、第四系松散岩类孔隙水场地内第四系松散岩类孔隙水主要分布在粉质黏土和砂质黏性土层中，水量贫乏。其补给来 源主要通过其它含水层或雨水下渗补给，其排泄方式主要流入其他含水层或通过渗流排泄。勘察 期间测得地下稳定水位埋深一般在5. 9011. 40m之间（受微地形地貌及下雨天气的影响）。C、基岩裂隙水场地内基岩裂隙水主要赋存与基岩风化裂隙中，分布在深部强风化、中风化岩石中，具有承 压性。强风化岩带中裂隙多被泥质次生矿物及化学沉淀充填，使其导水性降低：中风化岩带中水 量大小多与裂隙的张裂程度、发育程度有关，场地内中风化层裂隙发育中等，地下水水量较丰富。 地下水的渗透性受基岩裂隙发育程度影响，具有一定的随机性，局部裂隙发育，裂隙连通性较好,5)本基坑支护方案按照自地下室外墙线后退O. 25m作为基坑开挖的底边线。6)本基坑支护等级根据各剖面周边环境及地质条件确定，根据建筑基坑支护技术规程 (JGJ120-2012),该基坑各剖面基坑安全等级均定为一级。2、基坑周边环境条件本项口场地周边环境为：拟挖基坑北侧原萝岗中医院医技住院楼(5-6F)距离基坑4. 5-6. 8m、西侧后勤保障楼(3F)距离基坑4. 5m、南侧残疾人康复中心及计生站(3E)距离基 坑4. 5-8. 0m,仅医技住院楼局部设1层地下室，基底埋深3. 5m,其它建筑物均为独立基础，基 础埋深约2-3m,场地东侧、南侧为林地，东侧为42m宽的规划道路(规划道路开工时间待定， 目前东侧林地已局部开挖平场至33-36. 0m,将设置施工临时道路及布置钢筋场地)。3、基坑支护方案根据场地和项目自身的特点，基坑支护方案必须选择安全度高、对变形控制严格的方案。根据场地地质条件、周边环境条件、地下室埋深及基础形式，本基坑采用：排桩+钢筋混凝 支撑、排桩+锚索的支护方案。4、基坑止排水方案4.1 关于地下水的处理分析周边环境，本基坑不允许大范围降水措施，根据场地水文地质条件，基坑开挖范围地 层主要为人工填土、粉质粘土、砂质粘性土，除人工填土具一定透水性外其它地层透水性均较 弱，地下水来源主要为地表雨水、市政管道渗漏，水量不大，基坑拟采用止水帷幕结合明沟排 水的基坑地下水控制方案。基坑采用止水帷幕结合明沟排水的基坑止水、排水控制方案。坑周地面至用地红线范围全 部采用C15碎硬化，厚度IOomnb坡向截水沟，坡度1%。本基坑采用搅拌桩止水，在支护桩外围设置一圈。550350搅拌桩止水，应采用大功率搅拌 机施工，搭接宽度不小于200mm。4.2 坑底降水坑底设置8 口降水井(兼做集水井)，井间距约30m,井深4m。降水周期以满足主体施工要 求为准。4. 3基坑明排水系统1） 截水沟：截水沟沿坑顶地面设置，距离坑边2m左右，基坑东侧、南侧林地在距离基坑四、设计主要参数1、基坑安全等级：本工程基坑安全等级为一级。2、基坑支护为临时性工程，设计使用时间为18个月。3、基坑坡顶设计荷载按15kPa考虑，钢筋加工场地及施工道路设计荷载按30kPa考虑，既 有建筑按20kPa层换算。4、基坑底边线与地下室外墙间距按0.25m考虑。5、各岩土层力学参数详见表2。表2基坑支护设计参数取值表岩性状态层号士容重 (kN>3)粘聚力 c (kPa)内摩擦角 C ）锚杆的极限粘结强度 标准值r（kPa）次常压 注浆二次压力 注浆人工填土松散18.010.010.01625粉质粘土便幽18.520.018.05070眇质黏性土可-硬 塑19.525.020.05070花岗岩全风化I21.230.025.080120强风化21.540.030.0120160中风化25.0/300400微风化S26.0/450600五、基坑支护设计1、基坑支护设计原则1）设计方案必须确保支护结构的安全，保证基坑周围道路、既有建筑物及已施工和使用的 地下管线等的安全。2）支护方案在安全的前提下，经济合理，成熟简单，工期较短，满足国家建设工程的有关 法规和规范要求。3）支护结构能保证基坑开挖及地下结构的顺利施工。4）设计方案在现有的施工场地的施工必须具有可行性。6）桩顶设混凝土冠梁，冠梁配筋详见大样图，混凝土强度C30。2、内支撑结构1）冠梁：尺寸1200（宽）义800（高），混凝土强度C30。2）腰梁：尺寸IoOO/1200（宽）X 1000（高），混凝土强度C40。3）内支撑：主撑梁ZCl :800（宽）X800（高），混凝土强度C40。主撑梁 ZC2:800（宽）X1000（高）/1000（宽）X800（窿）,混凝土强度C40。连续梁LL:600（宽）X600 （高），混凝土强度C40。4）支撑立柱：基坑底以下为120Omm直径的混凝.上灌注桩，基坑底以上采用钢结构立柱（嵌 入坑底以下3. 0m）,立柱采用4根L160×16的角钢拼接而成。3、钢筋混凝土结构1）钢筋表示符号： - HPB300,-HRB400。2）钢筋保护层：冠梁、腰梁及支撑梁的钢筋保护层厚度40mm,灌注桩保护层厚度50mu加 强板保护层厚度30un°3）钢筋连接：dW IOmm的钢筋采用绑扎搭接，搭接长度30d且不少于30Omnl： 10VdW25mm 宜采用机械连接，连接长度应满足相关规范要求；d>25mm应采用机械连接。4）钢筋锚固：钢筋锚固长度除图中有说明外，锚固长度不少于35d04、主要工程材料1）用于支护工程的原材料、半成品、成品等，均应具备出厂合格证，规格应符合设计要求， 并按规范要求进行抽样检测，混凝土、砂浆等应进行抗压强度试验。2）钢筋:本工程所用钢筋主要为HPB300、HRB400：3）砌块：破的强度Mul0,砌筑砂浆强度M7. 5；4）水泥：钢筋混凝上结构或构造用水泥均为P.O 42.5普通硅酸盐水泥，注浆浆液用水泥 均为P.O 42. 5R早强型普通珪酸盐水泥。5）混凝土：混凝土均采用商品混凝土。七、施工注意事项1、基坑支护主要施工流程施工准备f基坑放线f周边临近建筑调查、地下管线探测一障碍清除，管线改线或保护及 标示一压实地面一搅拌桩施工一支护桩施工（基础桩施工）一第一层土方开挖一桩顶冠梁、第 15-2Om范围的增设一道外围坡地截水沟。坑边截水沟内截面尺寸30OmmX30Omm（A型），坡地截 水沟内截面尺寸500mm×500mm （B型）。截水沟具体位置可根据场平后实际地坪坡度及场地布置 情况调整，确保地表水排水通畅。2）排水沟：沿坑底周边设内截面尺寸为30OmmX30Omm的排水沟，排水沟坡率0. 2%0. 3%。 如果基坑中部存在渗水时可根据实际情况设置排水盲沟和集水井疏排到周边排水沟，通过水泵 抽排出基坑。在地下室底板施工前，坑底排水沟应采用碎石充填形成排水盲沟，碎石层顶部做好隔离措 施，防止底板混凝土浆液渗入或堵塞盲沟。坑底排水通过盲沟及后浇带附近的集水井抽排至地 表沉砂池。3）降水井：坑底采用降水井降水，降水井直径800mm,采用旋挖成孔，深度4m,井口标高 为基坑底标高。4）集水坑：沿截排水沟每间隔40m左右设置口集水坑。集水井布置应结合实际场地条件 适当调整，且应在满足间距要求的情况下，尽量布置在后浇带附近，便于盲沟汇水及抽排。通 过水泵对集水井中积水及时抽排到沉砂池处理后统一排入市政雨水管道。5）沉砂池：地下水应经泥沙沉淀处理后，方可排放至场外市政雨水管道。沉砂池位置可根 据实际场地条件适当调整。5、临时出土车道结合施工总平布置，马道出口设置于场地东侧，路面坡度1： 6,马道侧面采用坡比1： 1.25 自然放坡，马道路面浇筑20Cm厚C25素混凝上硬化。坡面采用网喷封闭，网喷做法见网喷面板 大样，坡面喷射C20碎厚度80mm。六、支护结构设计参数1、支护桩1）支护桩直径为 IOOo/120Omm,间距 1200mm、1500mm。2）桩身混凝土：混凝土强度为C30,坍落度160-22Omm.3）采用水下灌注工艺施工，桩的配筋详见大样图，钢筋保护层厚度50mm。4）灌注桩垂直度偏差小于0.3%,桩位偏差小于50mm,沉渣厚度小于20Ommlj5）混凝土灌注高度宜比设计桩顶标高高出0.5m'1.0m,凿除泛浆高度后必须保证暴露的桩顶混凝土强度达到设计等级。6） 土方开挖时应选择合适的施工机械，注意对支撑梁、立柱等支护结构的保护。7） 土方的开挖应待支撑混凝土结构达到设计强度80%后方可进行开挖下层土。4、水泥土搅拌桩施工1）搅拌桩直径550mm,采用单轴搅拌工艺。水泥掺量不小于90kgm.2）搅拌桩应采用大功率搅拌机施工，搭接宽度不小于200mm。3）桩位允许偏差20un:垂直度的允许偏差1%。4）搅拌桩帷幕的施工应符合现行行业标准建筑地基处理技术规范JGJ 79o5、支护桩施工1）为便于施工及质量控制，支护桩施工前需平整场地，保证有足够的作业宽度。2）由于场地四周临已有建筑，且地质条件受杂，特别是填.七中易出现缩颈、塌孔等问题， 施工应注意采取相应的措施，有塌孔时需增加泥浆浓度，塌孔严重时需采用刚套管等施工工艺。 支护桩施工前需进行试桩，以确定匹配的施工机械、施工参数等。3）支护桩施工应严格控制孔位偏差，桩位偏差不应大于50mm,桩身垂直度偏差不应大于0. 5%06、内支撑施工1）钢筋混凝上支撑梁的标高及分布位置必须按设计进行施测。2）支撑标高和水平位置的偏差均控制在30mm以内。3）换撑施工方法：底板或地下室施工完成后，在相应楼板位置达到设计强度后80%后进行 换撑，换撑部位需与支护桩及基坑侧壁紧密接触。换撑施工前，霜做好外墙防水措施。7、胡立柱及立柱桩施工1）先进行立柱桩成孔，再放入桩钢筋笼及钢立柱，最后基坑底以下灌注C30混凝土（浇筑 高度应高于基坑底不小于0. 5m）。2）桩孔内基坑底以上部分填充砂或碎石。3）立柱及立柱桩的平面位置允许偏差为10mm；4）钢立柱的垂直度控制在0.3%以内。5）立柱桩垂直度允许偏差应为1/200.6）为了防止立柱沉降过大，因此需严格控制立柱桩成渣厚度要求不大于50mm。8、预应力锚索施工1）锚索采用专门施工设备，钻进需采取有效措施防止塌孔、流土现象的发生，以避免坑顶 地面沉降。锚索采用干成孔工艺，利用潜孔锤钻机全长跟管钻进，成孔后立下锚索全孔注浆，一道内支撑施工一坑顶截水沟、沉砂池、安全护栏施工一土方分层开挖、锚索、第二道内支撑、 腰梁、桩间护壁施工f坑底50Cm人工清底f坑底排水沟、集水坑施工一坑底封闭一基础承台等 施工一拆掉。需要注意的是：1）基坑开挖开始，应在坑内设置临时排水沟、集水坑抽排水。2）基坑回 填时间由主体设计单位和施工单位根据设计、施工情况共同确定，以能满足地下室防渗、抗浮 要求为准。3）内支撑拆除需在相应楼板位置险强度达到设计强度80%后进行。2、施工准备1）支护施工前应采用物探和人工调查等手段详细查明周边管线及周边建筑的地下室和基础 情况，避免基坑支护结构施工对周边管线及建筑的影响，且在基坑开挖前需将基坑开挖和施工 影响范围内的管线全部迁移。2）基坑开挖及基坑支护施工的定位及深度，需以正式版地下室及基础的结构图纸为准，若 发现平面定位及开挖深度不一致时，诗及时通知设计单位核实。3）基坑顶需做好地面硬化工作，防止地表水、雨水下渗，地面硬化宜结合总平施工场地硬 化进行，施工场地硬化无要求时，可按素C15混凝土厚IOomm进行，硬化宽度不少于1倍基坑 深度。4）施工前需进行详细的施工组织设计，合理选择施工顺序和施工工艺，配备足够的安全设 施及应急抢险措施，并制定详细的安全技术保证体系，确保施工安全并满足设计目的和要求；5）施工前要做好人员、交通运输、供水供电、建筑材料等方面的有机规划和调配，统筹安 排，施工作业中要做好安全防护工作，确保作业中的安全。3、土方开挖1） 土方开挖应按照分段分层、均衡对称、先中间后四周的原则进行，严禁超挖，在参考监 测结果未出现异常现象后进行下一层开挖。分层高度不大于2. 0m：内支撑段，土方开挖不能低 于支撑梁底；分段长度约20米，严禁超挖。2）立柱周边土应均衡开挖，立柱两侧土高差不得大于LOmt）3） 土方开挖完成后应立即对基坑进行封闭，防止水浸和暴露，并应及时进行地下结构施工， 开挖时不应碰撞支护结构。4）在支护施工过程中如遇地质条件等因素与勘察资料不一致，或详勘报告反应的地质条件 与设计采用不一致时，应马上通知设计人员，以及时调整设计，保证支护安全。5） 土方开挖前需先做好施工组织设计专项方案，做好详细施工计划、选择合适的机械设备，待方案经相关方批准后才能施工。4）喷射终凝2h后，应喷水养护，养护时间，根据气温环境确定，般为37天。5）施工时应严格控制桩间护壁与地下室外堵的净空是否满足设计要求。11换撑及拆撑1）内支撑系统应分区对称拆除，应采用静力爆破法或绳锯无损切割法拆除。若采用爆破拆 除，可预招爆破孔，拆除时应注意对已建楼板、墙等的保护。2）支撑拆除施工流程地下室底板施工（立柱止水）一地下三层及地下二层楼板及防水施工一第三层、 第二层地下室土方回填A拆除内撑及腰梁地下一层施工一地下一层防水及 土方回填。3）待楼板结构材料达到设计强度的80%以上方可拆除支撑、支撑腰梁，支撑、支撑腰梁拆 除时应随时观察围护结构的变形及周边道路的沉降开裂情况。八、监测说明1、监测项目和监测目的为保证基坑安全，及时掌握基坑稳定及土方开后对周边建筑的影响情况，基坑支护需进行 信息化施工，根据规范结合基坑及周边环境具体情况，本基坑支护工程主要监测项目有：坑顶 水平位移监测、周边道路地面及管线沉降监测、既有建筑物沉降监测、桩身位移（测斜）监测、 周边地下水位观测，锚索拉力监测、人工日常巡视检查等。各监测项目和监测目的见表3。表3基坑仪器监测项目及数量一览表序 号监测项目名称监测点 数量监浦主要目的监测点位1坑顶水平位移 监测19处监测基坑支护结构水平变 形测点设置于四周桩顶冠梁上2支护结构沉降 监测19处监测周边地面、既有建筑 物沉降变形测点设置于四周地面、既有建筑物 上3周边地表沉降 监测12处监测地表竖向位移测点设置于周边地表4周边建筑沉降 监测20处监测建筑变形测点设置于周边建筑角点或中点5周边管线沉降 监测14处监测管线变形测点设置与管线上部地表，或挖开 覆土直接测量注浆前自由段应采用波纹管包裹。2）锚索孔径150mm,孔位偏差不大于IOmmo3）锚索锚筋材料：低松弛预应力钢绞线，极限强度标准值不小于1860MPa,直径15. 2mm （7 5）o4）锚索注浆采用二次高压劈裂注浆工艺。采用P.O 42.5R水泥；注纯水泥浆，浆液28天 单轴抗压强度不少于30MPa,浆液水灰比按照强度控制，建议采用为0.40.5。一次注浆（包 括补浆）为孔底反浆法常压注浆，注满全孔：在一次注浆后水泥固结体达到5NPa后进行第二次 注浆。一次注满浆后方可拔出套管，拔出套管后再二次高压注浆（压力不小于2MPa）,禁止注浆 前拔出套管。5）锚索必须做到孔口封浆止水，多次补浆，同时选用质量上乘的波纹管以防破裂，确保基 坑侧壁不出现漏水点。6）在注浆体强度大于15MPa且达到设计强度的70%后方可进行张拉，锁定力须达到设计要 求的预加力。为了保持受力平衡，应间隔张拉锁定，张拉程序必须按照规范要求进行。7）锚索外露长度满足张拉要求，且在施工期间不得切割，以便在需要时进行二次张拉锁定。8）锚索需按照建筑基坑支护技术规程（JGJI20-2012）规范要求进行基本试验和验收试 验。9、冠梁、腰梁、支撑梁、加强板施工D税强度等级：冠梁、加强板为C30,腰梁、支捶梁为C40。混凝土保护层厚度冠梁为50mm, 腰梁、支撑梁为40mm、加强板保护层厚度为30rn.2）桩顶冠梁施工前，桩顶应凿至新鲜混凝土面，出露钢筋应平直，浇筑桩顶冠梁前，应将 支护桩桩顶浮浆、浮土清理干净。应保证排桩与冠梁连接牢固，不得造成连接处产生薄弱面。10、桩间护壁、网啧1）桩间护壁喷射混凝上强度等级C20,厚度不小于80mm。2）混合料应搅拌均匀，搅拌时间不少于2min,存放时间不宜超过2限3）喷射作业应分段分片依次进行，同一分段内喷射顺序应自下而上，初喷30mm后，挂网喷射第二层。标定并在有效期内。5）同一监测项目，应采用相同的观测方法和路线，使用同一仪器和设备，固定观测人员， 并在基本相同的环境条件下工作。6）监测必须由具有相应资质的第三方单位进行。基坑的开挖应严格按有关规范执行，建议进行自动化监测。3.2 水平位移监测要求D本基坑坑顶水平位移建议采用观测精度较高的视准线法、小角度法等方法监测，也可采 用前方交会法或后方交会法，用满足要求的经纬仪或全站仪进行监测。2）水平位移监测时宜采用强制光学对中装置，对中误差不大于0 5mm。3）观测标应符合位移监测要求，并采用冲击钻和含胶水泥，将其埋设于桩顶冠梁或挡土板 的钢筋混凝七上。4）水平位移监测点坐标中误差应满足规范要求。3.3 竖向位移（沉降）监测要求D道路地面沉降、管线沉降竖向位移监测，宜采用几何水准法，用满足精度要求的水准仪 或全站仪进行监测。2）监测点埋设方法应满足监测要求，并做好保护措施。3）各监测点与工作基点或基准点应组成闭合环路或附合水准线路。4）监测点测站高差中误差应满足规范要求。3.4 桩身位移（测斜）监测要求1）在支护桩内预埋测斜管，通过测斜仪观测各深度处水平位移。2）测斜仪的系统精度不宜低于0.25mmm,分别率不低于O. O2mm5OOmu3）测斜管深度应达桩底或以下。建议选用两对导槽的测斜管，埋设测斜管时，应调整好方 向。4）在利用抽芯检验钻孔进行测斜管埋设时，测斜管应在观测开始前周埋设好，应保证测 斜管与钻孔之间孔隙充填密实。测斜管也可随桩笼一起埋设，将其绑扎在钢筋笼内侧，随桩身 混凝土浇筑在桩身内。5）测斜管埋设时应进行检查其材料质量，导槽应对准、顺畅，各段接头和管底应保证密封。6立柱沉降监测8处立柱竖向位移布置于立柱顶部对应的支撑顶7深层水平位移6根监测桩身位移和弯曲测斜管设置于基坑支护桩桩身内8地下水位观测基坑周 边4 个，坑 底8个了解基坑开挖期间周边地 下水变幅观测井设置于基坑周边。（坑底利 用降水井监测，8个）9锚索应力监测4列（6 点）监测锚索张拉锁定后的拉 力变化情况测力装置设置在锚索锚头部位10支撑应力监测8 列（10 点）监测内支撑轴力变化情况测力装置设置在内支撑钢筋上注：1、本表为仪器监测项目，不含人工巡视检查项目】2、根据现场调杳场地周边分布有燃气及电力管线，目前看无改迁后的新管线图，茶工前需对周 边管线进行复核，管线监潴布置点应结合最新管线图实际位置布置.基坑开挖前及开挖过程中应对周边建筑裂缝及地表裂缝进行巡查，若发现存在裂缝应根据 规范要求做好相应监测工作。基坑监测详细方案应由具备甲级以上资质的第三方专业机构编制。2、监测点布置根据监测对象属性、监测项目及监测目的，决定监测点位置及埋设方法。本次设计布置的 监测点详见监测点平面布置图，各项监测点选位原则和监测项目数量详见表2。各项监测点具体 埋设方法、测点间距、选用的仪器设备等，遵照建筑基坑工程监测技术规范（GB 50497-2009） 有关规定和管线权属单位的要求。3、监测要求3.1 一般要求1）本基坑监测方法和精度要求按建筑基坑工程监测技术规范（GB 50497-2009）第6章 执行，监测方法的选择应根据基坑类别、设计要求、场地条件、当地经验和方法适用性等综合 确定，监测方法应合理可行，满足工程需要。2）变形监测网至少要有3个稳定可靠的基准点，工作基点应选择在相对稳定、方便操作的 部位，在通视条件好、距离较近时，也可直接将基准点作为工作基点，工作基点和基准点应定 期检查其稳定性。4）观测仪器、设备和元件应满足观测精度和量程要求，稳定性和可罪性良好，经过校准和5、监测频率和监测周期1）监测初始值：监测初始值须在相应项目开始前取得，以不少于3次稳定值之平均值作为 初始值。2）监测频率：基坑监测自开挖开始，至基坑回填结束，监测频率如下：表5监测频率表施工进程监测频率备注开挖深度（h）h31 次/ (23) d大雨季节、变形超过警戒 值等非常时期，须根据现 场指示加密监测频率。h3'2h31 次/ (1'2) d2h3'h(1'2)次/Id底板浇筑后时间（d）W71 次/Id7'141 次/3d14x281 次 5d>281 次 7d3）监测周期：监测周期以基坑施工工期为准，基坑开挖开始直至基坑回填且监测指标稳定。6、巡视检查要求1）基坑自开挖期开始，直至基坑回填，应派专人进行巡视检查。2）巡视检查以目测为主，可辅以锤、钎、量尺、放大镜等工具以及照相摄影等设备进行。3）巡视检查内容包括对自然条件、支护结构、施工情况、周边环境、监测设备等的巡视检 查，巡视检查情况应做好记录备查。4）检查记录情况应与仪器监测数据进行综合分析比对。5）巡视检查发现异常情况应及时通知建设方和相关单位。6）当遇异常情况或台风暴雨季节，需加密巡查次数。6)测点间距宜按Lom,每个测点均应进行正反两次量测。3. 5地下水位监测要求1)地下水位通过埋设的水位观测管，采用水位计进行监测。2)地下水位量测精度不宜低于10mm。3)水位观测管宜在基坑开挖前至少一周埋设，漉水管长度应满足量测要求。4)埋设好水位观测管时应进行洗井，埋设好观测管后宜逐日连续观测水位，取得稳定初始 值。4、监测指标控制值根据建筑基坑工程监测规范(GB 50497-2019),结合本基坑安全等级及支护型式，本基 坑各监测项目监测指标如表4。监测绝对值超过预警值或变形速率超过允许值时必须报警，分析 原因，采取必要措施。表4基坑监测指标允许值监测项目速率 (mm/d)控制值 (nun)预警值 (mm)支护结构水平位移±3±30±24支护结构竖向位移+3±25±20周边地表沉降监测+ 3+35±28周边建筑沉降监测+ 3÷20±16周边管线沉 降监测压力±3±20士24非压力±2±30±24柔性管线±5±40±32立柱沉降监测±3±30±24深层水平位移+ 3+ 40+ 32支撑轴力连续三天超过轴 力警戒值IOOOO8000锚索轴力连续三天超过轴 力警戒值设计值设计值80%地下水位变化50020001500注：周边建筑及管线隘流应结合相关规急进行.变形监测频率。在分析实际情况后，可选用基坑加固、建筑结构加固、地下水回灌、地基高 压灌浆等措施。4）支护结构漏水严重可能引起坑壁土体流失、地面沉降、严重时可能造成周边建筑、管 线的变形拉裂等。需及时采取喷射防渗混凝土、帷幕外注浆堵漏等补漏加固措施，必要时需 进行基坑回填，在基坑外侧补做旋喷桩或搅拌桩，但不得在基坑面临空时进行旋喷桩或搅 拌桩施工。5）当基坑使用时间超过18个月时，需对支护结构进行评价，在满足设计要求的情况下 可维续使用，否则应对基坑支护进行加固。十一、其它1）基坑支护为临时性构筑物，当基坑使用时间超过18个月时，需对支护结构进行评价， 在满足设计要求的情况下可继续使用，否则应对基坑支护进行加固。2）基坑支护施工及土方开挖前，必须依据业主提供的最新版地下室结构图纸、总平图等 正式图纸对支护设计的平面位置、坑底标高等进行校核,以防止因基坑支护设计依据的结构图 纸与最新图纸不一致而造成的冲突。如有矛盾之处，以最新建筑设计的图纸为准，确认无误后， 方可施工。3）基坑支护施工前应对基坑范围内及周边管线具体位置进行核实并且调杳现状水管是否存 在渗漏现象，并对用地红线范围内管线进行改迁。4）基坑开挖应对既有建（构）筑物进行调查对其裂纹沉降进行记象拍照等，施工时进行监 测，做到信息化施工。5）施工完成后，外墙与支护桩间的回填应符合以下要求：在回填前，应排除积水，清除虚 土和建筑垃圾，采用掺佻水泥的石粉渣或粉质粘土回填，压实度不小于0.94,或根据结构设计 要求进行。填土时需对称进行、分层夯实，并满足换撑设计要求。6）本工程设计基于现有的有关资料和甲方提出的有关具体要求，如设计条件出现较大的变 化和出入，应对支护设计作出相应的变更。7）做好文明、安全、环保施工措施。8）当出现下列情况时应立即停工并通知建设单位和设计单位：a.基坑边缘位移较大或位移速率突然加大；b.基坑顶部地表面出现连续裂缝或较宽的非连续裂缝：九、检测1）进场原材料（各类钢材、水泥、砂、石、商品险等）应符合有关标准的要求，进场前 应该按有关标准进行常规质量检验；2）混凝土应进行抗压强度检测，每次浇筑超过IOOm'至少取样一组且每根支护桩不少于一 组。3）对支护桩孔、钢筋笼按规范规定进行检查，做好隐蔽验收：4>桩身完整性检测：采用声测法检测，声测管每根桩埋设3根，抽检数量为总数的20%； 当有川、IV类桩时应采用钻芯法补充检测，检测数量不少于总桩数的1%,且不少于3根。声测管外径57mm,壁厚4mm,声测管高出桩顶不小于0. 5m。5）止水帷幕效果检测采用开挖桩头，口测均匀性，量测直径以及搭接长度等；6）喷混凝土护面喷层厚度检测（1）检测数量：每500f检测一组，一组不少于3个点：<2）合格标准：全部检查孔处的厚度平均值
