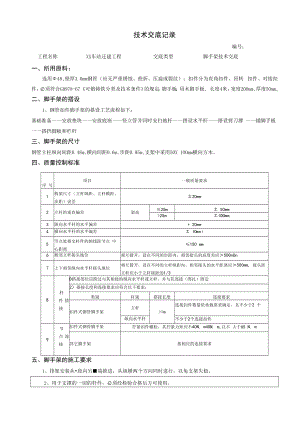

技术交底记录编号：工程名称XX车站迁建工程交底类型脚手架技术交底一、所用原料：选用48,壁厚3.0mm钢管（应无严重锈蚀、曲折、压扁或裂纹）；扣件分为直角扣件、回转 扣件、对接扣件，必须符合GB978-67可锻铸铁分类及技术条件的规定；脚手板：用木脚手板, 长度4米，宽度200mm,厚度50mmo二、脚手架的搭设1、钢管扣件脚手架的搭设工艺流程如下：基础准备一一安放垫块一一安放底座一一竖立管并同时安扫地杆一一搭设水平杆一一搭设剪刀撑 一一铺脚手板一一搭挡脚板和栏杆三、脚手架的尺寸钢管立柱纵向间距0.48m,横向间距0.6m,步距0.95m,支架中采用50X 1OOmm横向方木。四、质量控制标准序 号项目一般质量要求1构架尺寸（立杆纵距、立杆横距、 步距）误差±20mm2立杆的垂直偏差架高25m± 50mm>25m±IOOmm3纵向水平杆的水平偏差+ 20mm4横向水平杆的水平偏差± IOmni5节点处相交杆件的轴线距节点 中心距离150 mm6相邻立杆接头地位相互错开，设在不同的步距内，相邻接头的高度差应50OnUn7上下相邻纵向水平杆接头地位相互错开，设在不同的立杆纵距内，相邻接头的水平距离应500mm, 接头距立杆应小于立杆纵距的1/38杆 件 搭 接D搭接部位应跨过与其相接的纵向水平杆或立杆，并与其连接（绑扎）固定2）搭接长度和连接要求应符合以下要求：类别杆别搭接长度连接要求扣件式钢管脚手架立杆>lm连接扣件数量依承载要求确定，且不少于2 个纵向水平杆不少于2个连接扣件9节 点 连 接扣件式钢管脚手架拧紧扣件螺栓，其拧紧力矩应不40N. m40N. m,且不 大于65 N. m其它脚手架按相应的连接要求五、脚手架的施工要求1、排架安装从段向另端推进，从纵横两个方向同时进行，以免支架失稳。2、用于支撑的一切的杆件，必须经检验合格后方可使用。3、碗扣式支架的底层组装最为关键，其组装质量直接影响之家整体质量；在安装完最下层 水平杆后，首先检讨并调整水平框架的方正和纵向直顺度；其次应检讨水平杆的水平度，并通 过调整立杆使水平杆的水平偏差小于L/400 （L为水平杆长度）；逐个检讨立杆底脚，确保一切 立杆不得悬空和松动；当底层架子符合搭设要求后，检讨一切碗扣接头并锁紧，在搭设进程中随 时检讨上述内容，并予以调整。4、支架搭设严厉控制立杆垂直度和水平杆的水平度，整架垂直度偏差不得大于h/500 （h 为立杆高度），但最大不超越20mm；水平杆水平度符合本款的（3）的规定。5、剪刀撑于地面的夹角45度到60度之间，剪刀撑于水平杆或立杆交叉点均应用旋转扣件 扣牢，钢管长度不够时可用对接扣件接长；剪刀撑的设置需上到定下到底，剪刀撑底部与地基 之间垫实，以增加剪刀撑承受荷载的能力。6、支架顶托逐个顶紧，到达一切立杆均匀受力。五、安全环保措施1、脚手架搭设人员必须是通过国家现行标准特种作业人员安全技术考核管理规则考核合 格的专业架子工。搭设脚手架人员必须戴安全帽、安全带，穿防滑鞋。2、脚手架搭设时应按下列阶段进行质量检讨，发现问题应及时校正。1）基础完工后及脚手架搭设前；2）操作层施加荷载前；3）到达设计高度后。3、使用阶段1）操作层上的施工荷载应符合设计要求，不得超载。2）不得将模板支撑、缆风绳、泵送混凝土管等固定在脚手架上，严禁任意悬挂起重设施。3）六级及六级以上大风和雾、雨天应停止脚手架作业，雨后上架操作应有防滑措施。3）在脚手架使用期间，严禁任意拆除下列杆件：主节点处的纵、横向水平杆，纵、横向扫 地杆；4）严禁在脚手架基础及其邻近进行挖掘作业，否则应采用安全措施，并报主管部门批准。5）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。6）工地临时用电线路的架设及脚手架接地、避雷措施等应按国家现行标准执行。4、脚手架的拆除1）接收到项目部脚手架架体拆除任务书后方可进行拆除作业工作。2）拆除现场设警戒区域，挂醒目的警戒标志,警戒区域内严禁非操作人员通行或在脚手架下 方继续施工，监护人员履行职责，配备良好的通讯装置。3）细致检讨吊运机械包括夹具是否安全可靠，吊运机械不允许搭设在脚手架上，另立设置。4）拆除人员进入岗位以后，先进行检讨，加固松动部位，清除步层内留的原料、物件及渣滓块，一切清理物安全输送至地面，严禁高处抛掷。按搭设的反程序进行拆除，即安全网一竖脚 手板一垫铺脚手板一防护栏杆一搁栅一剪刀撑杆一连墙杆一大横杆一小横杆一立杆一底排的大横 杆、搁栅、平杆、斜撑杆。（即先搭后拆，后 搭先拆的顺序进行拆除。）5）不允许分立面拆除或上、下二步同时拆除，认真做到一步一清、一杆一清。6） 一切杆件与扣件，在拆除时离别，不允许杆件上附着扣件输送到地面或两杆同时拆下输送地 面。7） 一切脚手板拆除时，自外向里竖立，搬运防止自里向外翻起。严禁脚手板上的渣滓物件直接从 高处坠落伤人。8）当日完工后，细致检讨岗位周围情况，如发现留有隐患的部位，及时进行修复或继续完成至 一个程序，一个部位的结束，方可撤离岗位。5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。7、严禁将外径不同的钢管混合使用。8、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。9、一字型、开口型双排脚手架的两端均必须设置横向斜撑。10、作业必须由下而上逐层进行，严禁上下同时作业。11、各构配件严禁抛至地面。12、进入施工现场一切操作人员必须佩戴安全帽。附件：脚手架部署平面图脚手架部署立面图交底单位交底人审核/批 准人接收单位接收人 /时间年 月 日施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核 工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不 许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用 时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无 易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业 必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病 以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操 作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除 的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规 和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任 制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区 域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在 外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直 线上,钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m 以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设 工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不 得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑 扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近, 就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千 斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体 电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上， 导线应架空.
