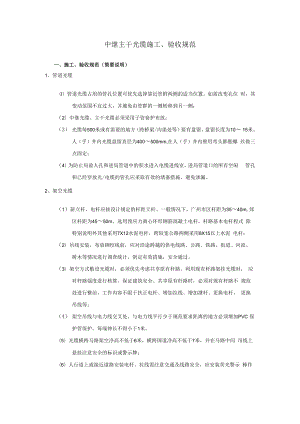

中继主干光缆施工、验收规范.docx

中继主干光缆施工、验收规范一、施工、验收规范（简要说明）1、管道光缆（I）管道光缆占用的管孔位置可优先选择靠近管群两侧的适当位置。如需改变孔位 时，其变动范围不宜过大，并避免由管群的一侧转移到另一侧；（2）中继光缆、主干光缆必须采用子管套护布放；（3） 光缆每500米或有需要的地方（跨桥梁/沟渠处等）要有盘留，盘留长度为10 15米。人（手）井内光缆盘留直径为400500mm,在人（手）井内壁用弯头膨胀螺 丝做三点固定；（4）为防止局前人孔和进局管道中的积水进入电缆进线室，进局管道口的所有空闲 管孔和已经穿放光/电缆的管孔应采取有效的堵塞措施，避免渗漏。2、架空光缆（1）新立杆，电杆应按设计规定的杆距立杆。一般情况下，广州市区杆距为3540m, 郊区杆距为4550m。选用预应力离心环形钢筋混凝土电杆，杆路基本电杆程式 除特别说明外其他采用7X12水泥电杆，跨较宽公路两侧采用8X15以上水泥 电杆；（2）吊线安装，布放钢绞线前，应对沿途跨越的供电线路、公路、铁路、街道、河流、 树木等情况进行调查统计，制定有效措施，安全通过。（3）架空方式敷设光缆时，必须优先考虑共享原有杆路。利用现有杆路架挂光缆时， 应对杆路强度进行核算，保证建筑安全。共享原有杆路时，必须对现有杆路不 规范处进行整治，工作内容不限于扶正电杆、增加拉线、增加撑杆、更换电杆， 更换吊线等；（4） 架空吊线与电力线交叉处、与电力线平行少于规范要求距离的地方必须增加PVC 保护管保护，每端伸长不得小于1米。（5）光缆横跨马路架空净高不低于6米，横跨国道净高不低于7米，并在马路中间 吊线上悬挂注意安全的标识或警示牌；（6）人行道上或接近道路安装电杆、拉线需注意交通及线路安全，应安装荧光警示 棒作为反光标识，有条件的要砌电杆护墩保护。3、墙壁光缆、（1）布放架空（墙壁）光缆安装吊线支持物需要打拉线时，应检查房屋结构以及墙 体的牢固程度，必要时应采取加固措施，以保证房屋和人员的安全。（2）光缆沿墙壁吊线敷设时，采用拉攀固定。中间支撑材料选用L型支架或三角支 架，终端固定材料选用500X50X50X5mm镀锌终端角铁。各终端、中间支持物 应安装牢固、水平、整齐。墙上支撑的间距应为810m,终端固定物与第一只 中间支撑的距离应不大于5m。（3）安装墙壁光缆的高度应尽量一致，住宅楼与办公楼以2. 5-3. 5m为宜，厂房、车 间外墙以3. 5-5. 5m为宜。（4） 钉固式墙壁光（电）缆的卡钩间距应为50OnIn1,允许偏差±20mm0转弯两侧的卡 钩间距应为150250,两侧距离须相等。钉固螺丝必须在光（电）缆的同一 侧。严禁在外墙使用木塞钉固光（电）缆。（5）墙壁光缆转弯处应用网状塑料软管保护。4、直埋光缆（1）埋式光缆上方应加覆盖物保护，光缆线路标石的埋设应符合要求。（2）直埋光缆，使用PVC管保护，一缆一孔。（3）埋式光（电）缆超过300米需设置23个简易手井，便于日后维护。二、建设路由复测，风险点反馈1、核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点，是否与施工 图设计一致；2、核定路由长度和光缆盘长；3、核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施：4、核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量；5、光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；6、光缆的路由走向、敷设位置及接续点应保证安全可靠，便于施工、维护。由于客 观情况的影响确需变更设计时，路由变更小于1.0km,可由施工单位、随工验收单位和 工程建设监理单位现场确定，作好记录，并以书面形式报告建设单位备查。路由变更大 于LOkm时，报告建设单位，请设计单位处理。
