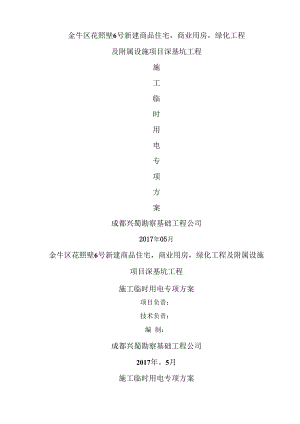

金牛区花照壁6号新建商品住宅，商业用房，绿化工程及附属设施项目深基坑工程施工临时用电专项方案成都兴蜀勘察基础工程公司2017年05月金牛区花照壁6号新建商品住宅，商业用房，绿化工程及附属设施项目深基坑工程施工临时用电专项方案项目负责：技术负责：编 制：成都兴蜀勘察基础工程公司2017年。5月施工临时用电专项方案-,编制依据本工程施工用电专项方案依据以下规范及本工程施工机械负荷支配状 况编制；低压配电设计规范GB50054-2011建筑工程施工现场供电平安规范GB50194-2014通用用电设备配电设计规范GB50055-2011供配电系统设计规范GB50052-2009施工现场临时用电平安技术规范JGJ46-2012 二，工程概况序号项目内 容1工程名称金牛区花照壁6号新建商品住宅，商业用房，绿化工程及附属设施项目深基坑工程2工程地址成都市金牛区花照壁3工程内容施工降水，旋挖桩，桩间护壁，锚索施工4建设单位成都人居置业5设计单位中泛化建设集团，中国建筑西南勘察设计探讨院6监理单位四川精正建设管理询问7施工单位成都兴蜀勘察基础工程公司8专业概述本工程现施工阶段的范围主要包括：旋挖桩钢筋制作用电，混凝 土输送和振动棒的用电，桩间护壁用电，降水泵用电及锚索施工 用电。,工程临时用电布置现场施工用电引入由建设单位接至施工现场，现场接受380V低压供电，设一配电总箱，内有计量设备，接受TN-S系统供电。临时用电的线 路沿铺设管线的走向进行布置，依据施工现场用电设备布置状况，总箱进 线接受导线空气明敷/架空线路敷设，干线接受空气明敷/架空线路敷设， 布设位置及线路走向参见临时配电系统图。为工程施工用电平安考虑，本 工程支配全部线路接受三相五线制，接地电阻RW4。，接受三级配电，三 级防护。依据施工现场临时用电状况，接线方式原则上接受放射式接线， 对不同阶段施工的分支线路尽可能分期支配，以便临时电缆周转运用。为 保证施工连续性，工地设置备用发电机组防止断电事务。四，变压器承载验算及电缆的选定1,施工现场机具负荷统计表：序号机械或设备名称规格型号数量(台)额定功率(KW)用于施工部位备注1空压机20 m322×150洗井，锚索，锚杆，护 壁2对焊机IOOKVA22×65钢筋焊接3冲击钻机CZ-22445×4凿井4钢筋切断机GJ5-4029×2钢筋加工5插入式振捣器41.1×4混凝土浇筑6降水用水泵25m3h414×41降水7碎喷射机PZ-5 型27×2喷锚护壁8注浆机YSH-325.5×2锚索注浆9泥浆泵3PNL222×2明排10电焊机BX3-300410×4钢筋焊接11合计905.42,总功率及总容量的计算(1)降水井机组取 Kx=O. 8P1=4*45= 180 (KW)Pjsi=KxX Pi=O. 8*180=144 (KW)(2)旋挖机组取 Kx=O.8P2=130+18+4. 4+44+40=236. 4 (KW)Pjs2=KxXZP2=O. 8*236. 4=189. 12 (KW)(3)护壁锚索(锚杆)组取 Kx=O.8 P3=300+14+44+20=378(KW)Pjs3=Kx X P3=O. 8*378=302. 4 (KW)(4)降水组取 Kx=O.8P.1=41*4=164 (KW)Pjs4=KxX P4=O. 8*164=131. 2 (KW)(5)照明，办公设备取 Kx=O. 6P=15+0. 9+10=25.9 (KW)Pjs5=KxX P5=O. 6×25. 9=15. 54 (KW)计算总功率：取Kx总二0.9PjSl 总二KX PjsI=O. 9* (144+189. 12+302. 4+131. 2+15, 54) =704.1 (KW)计算总用电量：取cos 值为0. 75P=l. 1* (PjS 电动cos+ Pjs；办公)=1. l*704. 1/0. 75+15. 54)=1049. 8 (KVA)式中KX表示单组设备机组的最大负荷不会同时出现的同期系数。PjsI表示单组总有功率计算负荷。 PI表示单组总功率负荷。P表示供电设备需要的总容量COS 表示电动机平均功率因数，本公式取0.75依据以上计算结果可知，建设单位供应IlOoKVA变压器分别满足总配 系统要求。3,配电电缆的选用(1)支配到降水井机组电缆的选用1),计算工作电流IjS 分 I = PjS 分 1 / ( J3*U 额 COS )= 144 / (1. 732*0. 38*0. 8)=273. 5 (A)IjS分I表示电源计算电流PjS分I表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果，查表选用LJ-120电缆线长期允许电流为310A大于273. 5A能满足用电要求。3),缆电压损失验算 U%= PJSi 总*L(C*S)= 144*0, 9*0. 5/(50*120)=1. 08% U%电压损失L一线路长度(KM)此处取0.2KMC计算系数铝芯，取50S一电缆截面积(mm2)电缆电压损失小于5乐满足要求。(2),支配到旋挖机组电缆的选用1),计算工作电流IjS 分 2=Pjs 分2/ ( J3*U 额 COS )= 189. 12 / 1. 732*0. 38*0, 8=359.18 (A)I js 分2一-一表示电源计算电流PjS分2表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果，查表选用LJ-185电缆线长期允许电流为425A大于359.18A能满足用电要求.3),缆电压损失验算 U%= PJSi 总*L(C*S)= 189.12*0. 9*0. 5/(50*185)二0 92% U%电压损失L一线路长度(km)此处取0.5kmC一计算系数铝芯，取50s一电缆截面积(mm2)电缆电压损失小于5%,满足要求。(3),支配到护壁锚索(锚杆)组电缆的选用1),计算工作电流IjS 分 2=Pjs 分2/ ( J3*U 额 COS )=302. 4/ 1. 732*0. 38*0. 8=574. 3 (A)IjS分2表示电源计算电流PjS分2表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果，查表选用LJ-240电缆线长期允许电流为610A大于574. 3A能满足用电要求.3),缆电压损失验算 U%= PJSi 总*以(OS)= 574. 3*0. 9*0. 5/(50*240)=2. 15% U%电压损失L一线路长度(KM)此处取0. 1 KMC一计算系数铝芯，取50S电缆截面积(画2)电缆电压损失小于5%,满足要求。(4),支配到降水组电缆的选用1),计算工作电流IjS 分 2=Pjs 分2/ ( J3*U 额 COS )= 131. 2 / 1. 732*0. 38*0. 8=249. 17 (A)I js 分2一-一表示电源计算电流PjS分2表示配电箱内各回路计算功率U领表示额定电压COS 表示功率因素取0. 82),电缆选用依据计算结果,查表选用LJ-120电缆线长期允许电流为310A大于249. 17A能满足用电要求.3),缆电压损失验算 U%= PJSi 总*L(C*S)= 131.12*0. 9*0. 8/(50*120)=1. 57% U%电压损失L一线路长度(km)此处取0.8kmC计算系数铝芯，取50S电缆截面积(Him?)电缆电压损失小于5%,满足要求。(5),支配到照明，办公设备组上电缆的选用1),计算工作电流I js 分 4 PjS 分 4/ (J3*l¼C0S6)= 15. 54 / 1. 732*0. 38*0. 8=29. 5 (A)I js 分 4 一一一表示电源计算电流PjS分4表示配电箱内各回路计算功率Iba表示额定电压COS 表示功率因素取0. 8(2),电缆选用依据计算结果，查表选用LJ-75电缆线长期允许电流为55A大于29.5A能满足用电要求。(3),电缆电压损失验算 U%= PjSiMIV(OS)=15. 54*0. 9* 0.2/(50*75)= 0.08% U%电压损失L一线路长度(KM)此处取0.2KMC计算系数铝芯，取50S电缆截面积(mn?)电缆电压损失小于5%,满足要求。四，绘制临时供电总平面图临时供电总平面布置图五，平安用电技术措施平安用电技术措施包括两个方面的内容：一是平安用电在技术上所 实行的措施；二是为了保证平安用电和供电的牢靠性在组织上所实行的 各种措施，它包括各种制度的建立，组织管理等一系列内容。平安用 电措施应包括下列内容：1,平安用电技术措施（1）,爱惜接地是指将电气设备不带电的金属外壳和接地极之间做牢靠的电气连 接。它的作用是当电气设备的金属外壳带电时，假如人体触及此外壳时, 由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地， 而流经人体的电流很小。这时只要适当限制接地电阻（一般不大于4。）， 就可削减触电事故发生。但是在TT供电系统中，这种爱惜方式的设备外 壳电压对人体来说还是相当紧急的。因此这种爱惜方式只适用于供电 系统的施工现场，按规定爱惜接地电阻不大于4 Q。（2）,爱惜接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳 和供电系统中的零线或专用零线直接做电气连接，称为爱惜接零。它的 作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路， 使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般 大于额定电流的几倍甚至几十倍，这样大的单相短路将使爱惜装置快速 而精确的动作，切断事故电源，保证人身平安。其供电系统为接零爱惜 系统，即TN系统，TN系统包括TN-C, TN-C-S, TN-S三种类型。本工程 接受TN-S系统。TN-S供电系统。它是把工作零线N和专用爱惜线PE在供电电源处严 格分开的供电系统，也称三相五线制。它的优点是专用爱惜线上无电流, 此线特地承接故障电流，确保其爱惜装置动作。应当特别指出，PE线不 许断线。在供电末端应将PE线做重复接地。施工时应留意：除了总箱处，其它各处均不得把N线和PE线连接， PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过 工作电流。PE线也不得进入漏电爱惜器且必须由电源进线零线重复接地 处或总漏电爱惜器电源侧零线处引出，因为线路末端的漏电爱惜器动 作，会使前级漏电爱惜器动作。必须留意：当施工现场和外电线路共用同一供电系统时，电气设 备的接地，接零爱惜应和原系统保持一样。不允得对一部分设备实行 爱惜接地，对另一部分实行爱惜接零。因为在同一系统中，假如有的设 备实行接地，有的设备实行接零，则当实行接地的设备发生碰壳时，零 线电位将上升，而使全部接零的设备外壳都带上紧急的电压。（3）,设置漏电爱惜器1）施工现场的总配电箱至开关箱应至少设置两级漏电爱惜器，而 且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理协作，使之 具有分级爱惜的功能。2）开关箱中必须设置漏电爱惜器，施工现场全部用电设备，除作 爱惜接零外，必须在设备负荷线的首端处安装漏电爱惜器。3）漏电爱惜器应装设在配电箱电源隔离开关的负荷侧和开关箱电 源隔离开关的负荷侧，不得用于启动电器设备的操作。4）漏电爱惜器的选择应符合先行国家标准剩余电流淌作爱惜器 的一般要求GB 6829和漏电爱惜器平安和运行的要求GB 13955的 规定，开关箱内的漏电爱惜器其额定漏电动作电流应不大于30m,额定 漏电动作时间应小于0. 1s。运用潮湿和有腐蚀介质场所的漏电爱惜器应 接受防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时 间应小于0.Is5）总配箱中漏电爱惜器的额定漏电动作电流应大于30mA,额定漏 电动作时间应大于0. 1s,但其额定漏电动作电流和额定漏电动作时间的 乘积不应大于30mA So6）总配电箱和开关箱中漏电爱惜器的极数和线数必须和其负荷侧 负荷的相数和线数一样。7）配电箱，开关箱中的漏电爱惜器宜选用无帮助电源型（电磁式） 产品，或选用帮助电源故障时能自动断开的帮助电源型（电子式）产品。 当选用帮助电源故障时不能自动断开的帮助电源型（电子式）产品时， 应同时设置缺相爱惜。（4）,平安电压平安电压指不戴任何防护设备，接触时对人体各部位不造成任何损 害的电压。我国国家标准GB3805-83平安电压中规定，平安电压值 的等级有42, 36, 24, 12, 6V五种。同时还规定：当电气设备接受 了超过24V时，必须实行防直接接触带电体的爱惜措施。对下列特别场所应运用平安电压照明器。1）隧道，人防工程，有高温，导电灰尘或灯具离地面高度低于 2. 5m等场所的照明，电源电压应不大于36V。2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。3）在特别潮湿的场所，导电良好的地面，锅炉或金属容器内工作的照明电源电压不得大于12V。（5）,电气设备的设置应符合下列要求1）配电系统应设置配电柜或总配电箱，支配电箱，开关箱，实 行三级配电。配电系统应接受三相负荷平衡。220V或380V单相用电设备 接入220/38OV三相四线系统；当单相照明线路电流大于30A时，应接受 220/38OV三相四线制供电。2）动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内， 动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。3）总配电箱应设置在靠近电源区域，支配电箱应设置在用电设备 或负荷相对集中的区域，支配电箱和开关箱的距离不得超过30m,开关 箱和其限制的固定式用电设备的水平距离不应超过3m。4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱 直接限制二台及二台以上用电设备（含插座）。5）配电箱，开关箱应装设在干燥，通风及常温场所。不得装设 在有严峻损伤作用的瓦斯，烟气，潮气及其它有害介质中。亦不得装 设在易受外来固体物撞击，猛烈振动，液体侵溅及热源烘烤的场所。 否则，应予清除或做防护处理。配电箱，开关箱四周应有足够两人同 时工作的空间和通道，其四周不得堆放任何有碍操作，修理的物品， 不得有灌木杂草。6）配电箱，开关箱安装要端正，坚实。固定式配电箱，开关箱 的中心点和地面的垂直距离应为L 4L 6io移动式支配电箱，开关箱 应设在坚实，稳定的支架上。其中心点和地面的垂直距离应为0.8 1.6m。配电箱，开关箱应接受冷轧钢板或阻燃绝缘材料制作，钢板的 厚度应为L 22. 0mm,其中开关箱箱体港版厚度不得小于L 2mm,配电 箱箱体钢板厚度不得小于L 5mm,箱体表面应做防腐处理。7）配电箱，开关箱中导线的进线口和出线口应设在箱体下底面， 严禁设在箱体的上顶面，侧面，后面或箱门处。（6）,电气设备的安装1）配电箱，开关箱内的电器（含插座）应首先安装在金属或非木 质的绝缘电器安装板上，然后整体紧固在配电箱，开关箱箱体内。金属板和配电箱体应作电气连接。2）配电箱，开关箱内的各种电器（含插座）应按其规定位置紧固 在电器安装板上，不得歪斜和松动。并且电器设备之间，设备和板四 周的距离应符合有关工艺标准的要求。3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线 端子板必须和金属电器安装板绝缘；PE线端子板必须和金属电器安装板 做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板 连接。4）配电箱，开关箱内的连接线应接受铜芯绝缘导线，导线绝缘的 颜色标记应按相线LI（A）, L2 （B）, L3 （C）相序的绝缘颜色依次为黄， 绿，红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色； 排列整齐，任何状况下上述颜色标记严紧混用和相互代用。导线分支接 头不得接受螺栓压接，应接受焊接并做绝缘包扎，不得有外露带电部分。5）配电箱，开关箱的金属箱体，金属电器安装板以及电器的正 常不带电的金属底座，外壳等必须通过PE线端子板和PE线做电气连 接，金属箱门和金属箱体必须通过接受编织软铜线做电气连接。6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。7）导线剥削处不应伤线芯过长，导线压头应坚实牢靠，多股导线 不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶 丝压接时，多股线应涮锡后再压接，不得削减导线股数。8）配电箱，开关箱的进，出线口应配置固定线卡，进出线应加 绝缘护套并成束卡固在箱体上，不得和箱体直接接触。移动式配电箱， 开关箱，出线应接受橡皮护套绝缘电缆，不得有接头。9）配电箱，开关箱外形结构应能防雨，防尘。（7）,外电线路及电气设备防护1）在建工程不得在外电架空线路正下方施工，搭设作业棚，建 立生活设施，或堆放构件，架具，材料及其他杂物。2）在建工程（含脚手架）的周边和外电架空线路的边线之间必须 保持平安操作距离。当外电线路的电压为IkV以下时，其最小平安操作 距离为4叱当外电架空线路的电压为IlOkV时，其最小平安操作距离为 6m；当外电架空线路的电压为35110kV,其最小平安操作距离为8m；当 外电架空线路的电压为220kV,其最小平安操作距离为IOm；当外电架空 线路的电压为300500kV,其最小平安操作距离为15m。上下脚手架的 斜道严禁搭设在有外电线路的一侧。3）施工现场的机动车道和外电架空线路交叉时，架空线路的最低 点和路面的最小垂直距离应符合以下要求：外电线路电压为Ikv以下时, 最小垂直距离为6m；外电线路电压为l35kV时，最小垂直距离为7m。6）对于达不到最小平安距离时，施工现场必须实行爱惜措施，可 以增设屏障，遮栏，围栏或爱惜网，并要悬挂醒目的警告标记牌。在 架设防护设施时，必须经有关部门批准，接受线路短暂停电或其他牢靠 的平安技术措施，并应有电气工程技术人员或专职平安人员负责监护。7）防护设施和外电线路之间的平安距离应符合下列要求：外电线 路电压为IokV以下时，平安距离为L 7m；外电线路电压为35kV以下时， 平安距离为2m；外电线路电压为IlOkV以下时，平安距离为2. 5m；外电 线路电压为22OkV以下时，平安距离为4m；外电线路电压为33OkV以下时, 平安距离为5m；外电线路电压为50OkV以下时，平安距离为6m。8）对于既不能达到最小平安距离，又无法搭设防护措施的施工现 场，必须和有关部门协商，实行停电，迁移外电线或改变工程位置等 措施，否则不得施工。9）电气设备现场四周不得存放易燃易爆物，污源和腐蚀介质，否 则应予清除或做防护处置，其防护等级必须和环境条件相适应。10）电气设备设置场所应能避开物体打击和机械损伤，否则应做防 护处置。（8）,电工及用电人员必须符合以下要求：1）电工必须经过按国家现行标准考核合格后，持证上岗工作；其 他用电人员必须通过相关平安教化培训和技术交底，考核合格后方可上 岗工作。2）安装，巡检，修理或拆除临时用电设备和线路，必须由电工 完成，并应有人监护。电工等级应同工程的难易程度和技术困难性相适 应。3）各类用电人员应驾驭平安用电基本学问和所用设备的性能，并 应符合下列规定：运用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并 应检查电气装置和爱惜设施，严紧设备带“缺陷”运转；保管和维护所用设备，发觉问题刚好报告解决；短暂停用设备的开关箱必须分断电源隔离开关，并应关门上锁;移动电气设备时，必须经电工切断电源并做妥当处理后进行。（9）,电气设备的运用和维护1）配电箱，开关箱应出名称，用途，分路标记及系统接线图。2）配电箱，开关箱箱门应配锁，并应由专业负责。3）配电箱，开关箱应每月进行一次检查和修理。检查，修理人 员必须是专业电工。检查，修理时必须按规定穿，戴绝缘鞋，手套, 必须运用电工绝缘工具，并应做检查，修理工作记录。4）对配电箱，开关箱进行定期修理，检查时，必须将其前一级 相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作”停电 标记牌，严禁带电作业。5）配电箱，开关箱必须依据下列依次操作：送电操作依次为：总配电箱一支配电箱f开关箱；停电操作依次为：开关箱分一配电箱一总配电箱。但出现电气故障的紧急状况可除外。6）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。7）配电箱，开关箱内不得放置任何杂物，并应保持清洁。8）配电箱，开关箱内不得随意挂接其他用电设备。9）配电箱，开关箱内的电器配置和接线严禁随意改动。熔断器的 熔体更换时，严禁用不符合原规格的熔体代替。漏电爱惜器每天运用前 应启动漏电试验按钮试跳一次，试跳不正常时严禁接着运用。10）配电箱，开关箱得进线和出线严禁承受外力，严禁和金属尖 锐断口，强腐蚀介质和易燃易爆物接触。（10）,施工现场的配电线路1）架空线必须接受绝缘导线。2）架空线必须架设在专用电杆上，严禁架设在树木，脚手架及其 他设施上。3）架空线导线截面得选择应符合下列要求：导线中得计算负荷电流不大于其长期连续负荷允许载流量。线路末端电压偏移不大于5 % o三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线 路的零线截面和相线截面相同。按机械强度要求，绝缘铜线截面不小于IOmm2,绝缘铝线截面不小 于16mm在跨越铁路，公路，河流，电力线路档距内，绝缘铜线截面不 小于16 mm2,绝缘铝线截面不小于25mm204）架空线在一个档距内，每层导线的接头数不得超过该层导线数 的50幅且一条导线只允许有一个接头。在跨越铁路，公路，河流， 电力线路档距内，架空线不得有接头5）架空线路相序排列应符合下列规定：动力，照明线在同一横担上架设时，导线相序排列是：面对负荷 从左侧起依次为L, N, L2, L3, PE；动力，照明线在二层横担上分别架设时，导线相序排列时：上层 横担面对负荷从左侧起依次为L, L2, L3；下层横担面对负荷从左侧起 依次为L, （L2, L3） , N, PE6）架空线路的档距不得大于35m。7）架空线路的线间距不得小于0 3m,靠近电杆的两导线的间距不得小于O. 5mo8）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜 接受角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm 义80mm选用，横担长度应按表3选用。表1排列方式直线杆分支或转角杆高压与低压1.21.0低压与低压0.60.3导线截面（mm2）直线杆分支或转角杆二线及三线四线及以上16253550L50X52XL50×52×L63×57095120L63X52×L63×52XL70X6横担长度（m）二线三线、四线五线0.71.51.89）架空线路和邻近线路或固定物的距离应符合表4的规定。表4最小净 空距离 （m）架空线路的过引 线、接下线与邻 线架空线与架空线电杆外 缘架空线与摆动最大时树梢0.130.050.5最小垂 直距离 （m）架空线向杆架设 下方的通信、广 播线路架空线最大弧垂与地面架空线最 大强钻 誓设工程 话端架空线与邻近电 力线路交叉施工 现场动道 机车铁路 轨道IkV以 下1 IOkV1.04.06.07.52.51.22.5最小水 平距离 （m）架空线电杆与路基边缘架空线电杆与 铁路轨道边缘架空线边台 分匕与建筑物凸出部1.0杆高（m） +3.01.0项目距离类别10）架空线路应接受钢筋混凝土或木杆。钢筋混凝土杆不得有露筋, 宽度大于0.4mm的裂文和扭曲；木杆不得腐朽，其梢径不应小于140m°11）电杆埋设深度应为杆长的1/10加06,回填土应分层夯实。在 松软土质处应加大埋入深度或接受卡盘等加固。12）直线杆和15°以下的转角杆，可接受单横担单绝缘子，但跨越 机动车道时应接受单横担双绝缘子；15°至J45°的转角杆应接受双横担 双绝缘子；45°以上的转角杆，应接受十字横担。13）架空线路绝缘子应按下列原则选择：1直线杆接受针式绝缘子；2耐张杆接受碟式绝缘子14）电杆的拉线应接受不少于3根D4. Omm的镀锌钢丝。拉线和电杆 的夹角应在30°45。之间。拉线埋设深度不得小于1m。电杆拉线如从 导线之间穿过，应在高于地面2.5m处装设拉线绝缘子。15）因受地形环境限制不能设拉线时，可接受撑杆代替拉线，撑杆 埋设深度不得小于0. 8m,其底部应垫底盘或石块。撑杆和电杆的夹角应 为30° o16）接户线在档距内不得有接头，进线处离地高度不得小于2. 5m。 接户线最小截面应符合表5的规定。接户线线间及邻近线路间的距离应 符合表6的要求。表5接户线架设方式接户线长度（m）接户线截面（mm2）铜线铝线架空或沿墙敷设10-256.010.0104.06.0表6接户线架设方式接户线档距（m）接户线线间距离（m）架空敷设25150>25200沿墙敷设6IOO>6150架空接户线与广播电话线交叉时的高度（m）接户线上部，600接户线下部，300架空或沿墙敷设的接户线零线和相线交叉时的距离（mm）IOO17）架空线路必须有短路爱惜。接受熔断器做短路爱惜时，其熔体 额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的L 5倍。接 受断路器作为短路爱惜时，其瞬动过流脱扣器脱扣电流整定值应小于线 路末端单相短路电流。18）架空线路必须有过载爱惜。接受熔断器或断路器做过载爱惜时, 绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断 路器长延时过流脱扣器脱扣电流整定值的1. 25倍。（11）,施工现场的电缆线路1）电缆中必须包含全部工作芯线和作用爱惜零线或爱惜线的芯线。 需要三相四线制配电的电缆线路必须接受五芯电缆。五芯电缆必须包括 含淡蓝，绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双 色芯线必须用作PE线，严禁混用。2）电缆线路应接受埋地或架空敷设，严禁沿地面明设，并应避开 机械损伤和介质腐蚀。埋地电缆路径应设方位标记。3）电缆类型应更具敷设方式，环境条件等选择。埋地敷设应接受 铠装电缆；当选用无铠装电缆时，应能放水，防腐。架空敷设应接受 无铠装电缆。4）电缆直接埋地敷设的深度不应小于O. 7m,并应载电缆紧邻上， 下，左，右侧匀整敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板 等硬介质爱惜层。5）埋地电缆载穿越建筑物，构筑物，道路，易受机械损伤， 介质腐蚀场所及引出地面从2. Om高到地下0. 2m处，必须加设防护套管， 防护套管的内径不应小于电缆外径的L 5倍。6）埋地电缆和其旁边外电电缆和管沟的平行间距不得小于2m,交 叉间距不得小于1m。7）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水， 防尘，防机械损伤，并应远离易燃，易爆，易腐蚀场所。8）架空电缆应沿电杆，支架或墙壁敷设，并接受绝缘子固定，绑 扎线必须接受绝缘线，固定电间距应保证电缆能承受自重所带来的荷 载，沿墙壁敷设时最大弧垂直距地不得小于2. 0m。9）在建工程内的电缆线路必须接受电缆埋地引入，严禁穿越脚手 架引入。电缆垂直敷设应充分利用在建工程的竖井，垂直孔洞等，并 应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设应沿 墙或门口刚性固定，最大弧垂距地不得小于2. 0m。10）电缆线路必须有短路爱惜和过载爱惜。（12）,室内导线的敷设及照明装置1）室内配线必须接受绝缘导线或电缆2）室内配线应依据配线类型接受瓷瓶，瓷（塑料）夹，嵌绝缘 槽，穿管或钢索敷设。潮湿场所或埋地非电缆配线必须穿管敷设，管 口和管接头应密封；当接受金属管敷设时，金属管必须做等电位连接， 且必须和PE线相连接。3）室内非埋地明敷主干线距离地面高度不得小于2. 5io4）架空进户线的室外端应接受绝缘子固定，过墙处应穿管爱惜， 距地面高度不得小于2. 5m,并应实行防雨措施。5）室内配线所用导线或电缆的截面应更具用电设备或线路的计算 负荷确定，但铜线截面不应小于L5mm2,铝线截面不应小于2.5加2。6）钢索配线的吊架间距不宜不大于12m。接受瓷夹固定导线时，导 线间距不应小于35mm,瓷夹间距不应大于80Omn1；接受瓷瓶固定导线时, 导线或电缆时，可直接敷设于钢索上。7）室内配线必须有短路爱惜和过载爱惜。2,平安用电组织措施（1）,建立临时用电施工组织设计和平安用电技术措施的编制， 审批制度，并建立相应的技术档案。（2）,建立技术交底制度向专业电工，各类用电人员介绍临时用电施工组织设计和平安用 电技术措施的总体意图，技术内容和留意事项，并应在技术交底文字 资料上履行交底人和被交底人的签字手续，注明交底日期。（3）,建立平安检测制度从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内 容是：接地电阻值，电气设备绝缘电阻值，漏电爱惜器动作参数等，以 监视临时用电工程是否平安牢靠，并做好检测记录。(4),建立电气修理制度加强日常和定期修理工作，刚好发觉和消退隐患，并建立修理工作 记录，记载修理时间，地点，设备，内容，技术措施，处理结果, 修理人员，验收人员等。(5),建立工程拆除制度建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并 须规定拆除时间，人员，程序，方法，留意事项和防护措施等。(6),建立平安检查和评估制度施工管理部门和企业要依据JGJ59-99建筑施工平安检查评分标 准定期对现场用电平安状况进行检查评估。(7),建立平安用电责任制对临时用电工程各部位的操作，监护，修理分片，分块，分 机落实到人，并辅以必要的奖惩。(8),建立平安教化和培训制度定期对专业电工和各类用电人员进行用电平安教化和培训，凡上岗 人员必须持有建设部门核发的上岗证书，严禁无证上岗。六，平安用电防火措施1,施工现场发生火灾的主要原因(1),电气线路过负荷引起火灾线路上的电气设备长时间超负荷运用，运用电流超过了导线的平安 载流量。这时假如爱惜装置选择不合理，时间长了，线芯过热使绝缘层 损坏燃烧，造成火灾。(2),线路短路引起火灾因导线平安部距不够，绝缘等级不够，所久老化，破损等或人为 操作不慎等原因造成线路短路，强大的短路电流很快转换成热能，使导 线严峻发热，温度急剧上升，造成导线熔化，绝缘层燃烧，引起火灾。(3),接触电阻过大引起火灾导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接 触电阻增大，随着时间增长引起局部氧化，氧化后增大了接触电阻。电 流流过电阻时，会消耗电能产生热量，导致过热引起火灾。(4),变压器，电动机等设备运行故障引起火灾变压器长期过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间 短路，铁芯涡流加大引起过热，变压器绝缘油老化，击穿，发热等引 起火灾或爆炸。(5),电热设备，照灯具运用不当引起火灾电炉等电热设备表面温度很高，如运用不当会引起火灾；大功率照 明灯具等和易燃物距离过近引起火灾。(6),电弧，电火花引起火灾电焊机，点焊机运用时电气弧光，火花等会引燃四周物体，引起 火灾。施工现场由于电气引发的火灾原因决不止以上几点，还有许多， 这就要求用电人员和现场管理人员用心执行操作规程，加强检查，可以 说是可以预防的。2,预防电气火灾的措施针对电气火灾发生的原因，施工组织设计中要制定出有效的预防措 施。（1）,施工组织设计时要依据电气设备的用电量正确选择导线截 面，从理论上杜绝线路过负荷运用，爱惜装置要用心选择，当线路上出 现长期过负荷时，能在规定时间内动作爱惜线路。（2）,导线架空敷设时其平安间距必须满足规范要求，当配电线 路接受熔断器作短路爱惜时，熔体额定电流确定要小于电缆或穿管绝缘 导线允许载流量的2. 5倍，或明敷绝缘导线允许载流量的L 5倍。经常教 化用电人员正确执行平安操作规程，避开作业不当造成火灾。（3）,电气操作人员要用心执行规范，正确连接导线，接线柱要 压牢，压实。各种开关触头要压接坚实。铜铝连接时要有过渡端子， 多股导线要用端子或涮锡后再和设备安装，以防加大电阻引起火灾。（4）,配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火 器。严格执行变压器的运行检修制度，按季度每年进行四次停电清扫和 检查。现场中的电动机严禁超载运用，电机四周无易燃物，发觉问题刚 好解决，保证设备正常运转。（5）,施工现场内严禁运用电炉子。运用碘鸨灯时，灯和易燃物 间距要大于30Cnb室内不准运用功率超过IOOTV的灯泡，严禁运用床头灯。（6）,运用焊机时要执行用火证制度，并有人监护，施焊四周不 能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。（7）,施工现场的高大设备和有可能产生静电的电气设备要做好 防雷接地和防静电接地，以免雷电及静电火花引起火灾。（8）,存放易燃气体，易燃物仓库内的照明装置确定要接受防 爆型设备，导线敷设，灯具安装，导线和设备连接均应满足有关规范 要求。（9）,配电箱，开关箱内严禁存放杂物及易燃物体，并派专人 负责定期清扫。（IO）,设有消防设施的施工现场，消防泵的电源要由总箱中引 出专用回路供电，而且此回路不得设置漏电爱惜器，当电源发生接地故 障时可以设单相接地报警装置。有条件的施工现场，此回路供电应由两 个电源供电，供电线路应在末端可切换。（Il）,施工现场应建立防火检查制度，强化电气防火领导体制, 建立电气防火队伍。（12）,施工现场一旦发生电气火灾时，扑灭电气火灾应留意以 下事项：（13）
