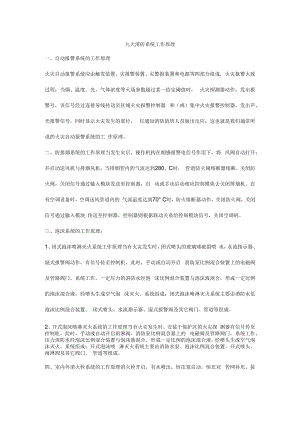

九大消防系统工作原理一、自动报警系统的工作原理火灾自动报警系统应由触发装置、灾报警装置、灾警报装置和电源等四部分组成, 火灾报警大致过程：当烟、温度、光、气体浓度等火场参数超过某一给定阈值时， 火灾探测器动作，发出报警号，该信号经过连接导线传送至区域火灾报警控制器 和（或）集中火灾报警控制器，发出声、光报警信号，同时显示火灾发生的部位， 以通知消防值班人员做出反应，这也就是我们通常所说的火灾自动报警系统的工 作原理。二、防排烟系统的工作原理当发生灾后，操作机构在烟感报警电信号作用下，将 风阀自动打开；并启动送风机与排烟风机，当排烟管内的气流达到280。C时， 管道防火阀熔断器熔断。关闭防火阀，关闭信号通过输入模块发送至控制器，自 动或手动启动相应控制模块去关闭排烟机。在有空调设备时，空调送风管道内的 气流温度达到70° C时，防火熔断器动作，关闭防火阀，关闭信号通过输入模块 传送至控制器，控制器则根据联动关系给控制模块信号，关闭空调机。三、泡沫系统的工作原理：1、闭式泡沫喷淋灭火系统工作原理当有火灾发生时，闭式喷头的玻璃球破裂喷 水，水流指示器、湿式报警阀动作，有信号传至控制柜，此时，手动或自动开启 消防泵比例混合装置上的电磁阀及管路阀门，系统工作。一定压力的消防水经泡 沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头生成空气泡 沫灭火。系统组成：闭式泡沫喷淋灭火系统主要由消防水泵泡沫比例混合装置、 闭式喷头、水流指示器、湿式报警阀及其它阀门、管道等组成。2、开式泡沫喷淋灭火系统的工作原理当有火灾发生时，安装于保护区的火灾探 测器有信号传至控制柜，此时，手动或自动开启雨淋阀、消防泵比例混合器上的 电磁阀及管路阀门，系统工作。压力消防水经泡沫比例混合装置与泡沫液混合, 形成一定比例的泡沫混合液，经喷头生成空气泡沫灭火。系统组成：开式泡沫喷 淋灭火系统主要由消防水泵、泡沫比例混合装置、开式喷头、雨淋阀及其它阀门、 管道等组成。四、室内外消火栓系统的工作原理消火栓开启，有水喷出，恒压泵启动，恒压对 管网补压，按下破玻按钮，消防中心收到破玻按钮报警信号，警铃鸣响，直接启 动主消防水泵，消防水泵对管网进行加压，消火栓上的启泵指示灯亮。消防中心 收到消防水泵运行信号。因水泵坏或水池无水时，消防车对水泵接合器进行加压，保证消防系统能正常运 行。（水泵能手动启动，消防中心手动启动、自动启动）。五、自动灭火系统的工作原理喷淋头达到额定温度时，玻璃内的液体发热膨胀， 玻璃管破碎，喷淋头喷水，水流指示器报警，消防中心收到报警信号，力下降， 水池或恒压泵补压，湿式报警阀动作，水力警钟鸣响，压力开关报警，消防中心 收报警信号，水泵起泵加压。消防中心收到喷淋泵运行信号。因水泵坏或水池无 水时，消防车对水泵接合器进行加压，保证消防系统能正常运行。（水泵能手动 启动，消防中心手动启动、自动启动）。六、气体自动灭火系统的工作原理感烟或感温探测器任一报警，主机收到信号， 警钟鸣响，感烟与感温探测器同时报警，主机收到信号，警钟鸣响，光报警器鸣 响。30S后联动风阀、停空调新风机等、启动气体进行灭火（因误报时在30S内 按下门口或主机上的急停按钮停止放气）。人员发现火灾时，直接按下门口或主 机上的紧急放气按钮，直接联动风阀、停空调新风机等启动气体进行灭火。因主 机不能正常启动气体灭火时，直按用机械启动气体进行灭火。七、防火卷帘的工作原理在火灾发生时起防火分区隔断作用，在火灾发生时，感 烟探测器报警，灾信号送到卷帘门制柜，控制柜发出启动信号，卷帘门自动降到 距地1. 8米的位置（特殊部位的卷帘门也可一步到底），如果感温探测器再报警， 卷帘门才降到底。报警状态时，人员可手动按住上行按钮升起卷帘，人过去后放 开按钮后防火门又自动下行。八、消防广播的工作原理当火灾发生时，灾区域/层（如n层）的消防烟感温感 等探测器发出报警动作信号,消防接收控制盘、逻辑控制等消防联动装置自动（或 手动）启动，通过消防发送控制盘发出驱动和切换控制信号。一路去启动消防广 播录放盘，该盘可选择播音卡播音或话筒播音作为紧急广播，并可自动录音。九、恒压泵的工作原理当管网泄漏、系统压力降至设定压力下限时，稳压水泵自 动启动，对管网进行补压，以供消防供水系统保证最不利点的消防所需压力，当 系统压力达到设定压力上限时稳泵停止工作，每次压力下降时，都重复上述远行 过程，以稳定消防管网的压力。消防用水时，稳压泵持续运行阻怀压力的下降， 当力降到消防主泵启动压力时，电控系统发出报警信号，启动消防主泵进行供水, 当消防主泵运行到达额定流量种压力时，控制系统关闭主泵稳压水运行，当单台 消防泵运行机制信用证阻止不住压力下降，系统压力降至消防最低压力时，消防 备用泵启动（有两主一备时）。
