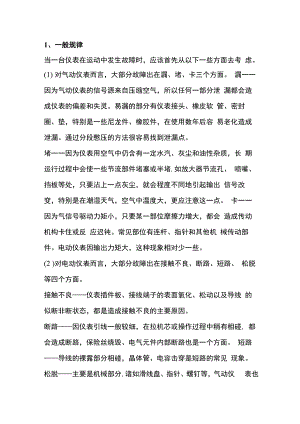

仪表故障的一般规律.docx

1、一般规律当一台仪表在运动中发生故障时，应该首先从以下一些方面去考 虑。(1) 对气动仪表而言，大部分故障出在漏、堵、卡三个方面。 漏一一因为气动仪表的信号源来自压缩空气，所以任何一部分泄 漏都会造成仪表的偏差和失灵。易漏的部分有仪表接头、橡皮软 管、密封圈、垫，特别是一些尼龙件、橡胶件，在使用数年后容 易老化造成泄漏。通过分段憋压的方法很容易找到泄漏点。堵一一因为仪表用空气中仍含有一定水汽、灰尘和油性杂质，长 期运行过程中会使一些节流部件堵塞或半堵,如放大器节流孔、 喷嘴、挡板等处，只要沾上一点灰尘，就会程度不同地引起输出 信号改变，特别是在潮湿天气，空气中温度大，更应注意这一点。 卡一一因为气信号驱动力矩小，只要某一部位摩擦力增大，都会 造成传动机构卡住或反 应迟钝。常见部位有连杆、指针和其他机 械传动部件。电动仪表因输出力矩大，这种现象相对少一些。(2 )对电动仪表而言，大部分故障出在接触不良、断路、短路、 松脱等四个方面。接触不良仪表插件板、接线端子的表面氧化、松动以及导线 的似断非断状态，都是造成接触不良的主要原因。断路因仪表引线一般较细，在拉机芯或操作过程中稍有相碰, 都会造成断路，保险丝烧毁、电气元件内部断路也是一个方面。 短路导线的裸露部分相碰，晶体管、电容击穿是短路的常见 现象。松脱主要是机械部分,诸如滑线盘、指针、螺钉等，气动仪 表也有类似现象。2.故障处理的一般方法下面结合实例加以说明(如一台电动记录调节仪，测量范围为50-150 ,测量指针跑到终点)。(1)先观察后动手当仪表失灵时，不要急于动手，可先观察一 下记录曲线的变化趋势。若指针缓慢到达终点，一般是工艺原因 造成；若指针突然跑到终点，一般是感温元件或二次仪表发生故 障。另外还可参照其他相关仪表加以确定。在基本确认是仪表故 障后，即可开始动手。(2 )先外部后内部故障究竟是发生在二次仪表的内部还是外部， 一般的检查方法是先外部后内部，即先排除仪表接线端子以外的 故障，然后再处理仪表内部故障。如可在记录仪背面短接A、端子，如测量针跑最小值，则为二次外部故障，诸如电阻 体芯线断或A线断；如测量针仍在终点，则为二次内部故障。 另外还可从二次表背部端子处加信号检查或用备用机芯换上试一 试。可根据生产现场条件用多种方法迅速区分内部还是外部的毛 病。(3 )先机械后线路 在生产中发现，一台仪表机械部分故障的 可能性比线路(电、气信号传递放大回路)部分多得多，且机械 性故障比较直观，也容易发现。所以在确认是仪表内部故障需检 查机芯时，应先查机械部分，后查线路部分。机械部分重点查有 无卡、松脱、接触不良等；线路部分重点查放大器。(4)先整体后局部 在排除机械故障的可能性后，就要检查整 个电、气传递放大回路。因线路部分有输入、比较、变换、放大、 输出、驱动等多级组成。所以首先要综观整台表的现象，大致估 计问题出在哪一部分。如无法估计，则可采用分段检查法，如怀 疑某一段不正常，可从大段到小段步步压缩，迅速而准确地判断 故障出在哪个环节。故障范围限定在很小的局部，处理起来就十 分方便。
