分项工程交工验收质量评定及检查资统一填写规定.docx

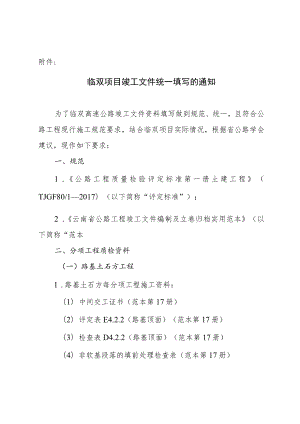

附件:临双项目竣工文件统一填写的通知为了临双高速公路竣工文件资料填写做到规范、统一，且符合公路工程现行施工规范要求，结合临双项目实际情况，根据省公路学会建议，现作如下要求：一、规范1 .公路工程质量检验评定标准第一册土建工程（TJGF80/12017）（以下简称“评定标准”）；2 .云南省公路工程竣工文件编制及立卷归档实用范本（以下简称“范本二、分项工程质检资料（一）路基土石方工程1 .路基土石方每分项工程施工资料：（1）中间交工证书（范本第17册）（2）评定表E4.2.2（路基顶面）（范本第17册）（3）检查表D4.2.2（路基顶面）（范本第17册）（4）非软基段落的填前处理检查表（范本第17册）（5）工序申请批复单（范本第34册）（1） 施工放样测量记录表（开工）（不归档留到审计结束）（7）水平测量记录表（开工）（不归档留到审计结束）（8）竣工测量记录（不归档留到审计结束）2 .浅层不良地质处治（采用换填和嵌填的）每分项工程施工资料：（1）中间交工证书（范本第17册）（2）评定表（范本第17册）（3）分次检查表（范本第17册）（4）工序申请批复单（范本第34册）（5）施工放样测量记录表（开工）（不归档留到审计结束）（6）水平测量记录表（开工及分次）（不归档留到审计结束）（7）三检表（归相应工序检查表之后）3 .深层软基处治（采用碎石桩或CFG桩）每分项工程施工资料：（1）中间交工证书（范本第17册）（2）施作平台评定表（范本第17册）（3）施作平台检查表（范本第17册）（4）碎石桩评定表（范本第17册）（5）碎石桩检查表（范本第17册）（6）碎石垫层评定表（范本第17册）（7）碎石垫层检查表（范本第17册）（8）防水土工布评定表（范本第17册）（9）防水土工布检查表（范本第17册）（10）碎石土评定表（范本第17册）（11）碎石土检查表（范本第17册）（12） 土工格栅评定表（范本第17册）（13） 土工格栅分次检查表（范本第17册）（14）施打碎石桩原始记录（范本第17册）（15）工序申请批复单（范本第34册）（16）施工放样测量记录表（开工）（不归档留到审计结束）（17）水平测量记录表（开工）（不归档留到审计结束）（18）施打碎石桩“三检表”（归相应工序检查表之后）（以上内容如与设计图纸不符，据实调整）4.路基加固（纵向、横向填挖结合部使用土工格栅的）每分项工程施工资料：（1）中间交工证书（范本第17册）（2） 士工格栅评定表（范本第17册）（3）分层检查表（范本第17册）（4）工序申请批复单（范本第34册）（5）施工放样测量记录表（开工）（不归档留到审计结束）（6）水平测量记录表（开工）（不归档留到审计结束）（注：以上内容如与设计图纸不符，据实调整。）（二）砌筑防护工程1 .挡土墙（包括衡重式挡墙、重力式挡墙、护面墙、护脚墙）每分项工程施工资料：（1）中间交工证书（范本第18册）（2）评定表（范本第18册）（3）检查表（范本第18册）（4）基坑开挖检查表（D6.16）（范本第18册）（5）基坑开挖平面图、剖面图（范本第18册）（6）工序申请批复单（范本第34册）（7）施工放样测量记录表（开工）（不归档留到审计结束）（8）水平测量记录表（开工）（不归档留到审计结束）（9）施工放样测量记录表（基坑）（归32册）（10）水平测量记录表（基坑）（归32册）（11）基坑开挖三检表（归相应工序检查表之后）（注：设计图纸有碎石垫层的，要增加碎石垫层评定表和检查表；基础与墙身是不同结构的，增加基础评定表和检查表;因地基承载力不足，采用换填措施的，应增加换填的评定表和检查表。）2 .锚索、锚杆、肋式组合的坡面防护（包括多级防护）每分项工程施工资料（例某分项工程坡面防护为3级：第1级为锚索框格梁、第2级为锚杆框格梁、第3级为钢筋混凝土拱形护坡资料如下）：（1）中间交工证书（范本第18册）（2）分项工程评定表（范本第18册）（3）第1级框格梁钢筋制作及安装评定表（范本第18册）（4）第1级框格梁钢筋制作及安装检查表（范本第18册）（5）第1级框格梁混凝土评定表（范本第18册）（6）第1级框格梁混凝土检查表（范本第18册）（7）第1级锚索张拉评定表（范本第18册）（8）第1级锚索张拉检查表（范本第18册）（9）第1级锚索张拉记录表（范本第18册）（10）第2级锚杆框格梁钢筋制作及安装评定表（范本第18册）（H）第2级锚杆框格梁钢筋制作及安装检查表（范本第18册）（12）第2级锚杆框格梁混凝土评定表（范本第18册）（13）第2级锚杆框格梁混凝土检查表（范本第18册）（14）第2级锚杆评定表（范本第18册）（15）第2级锚杆检查表（范本第18册）（16）第3级钢筋混凝土拱形护坡钢筋制作及安装评定表（范本第18册）（17）第3级钢筋混凝土拱形护坡钢筋制作及安装检查表（范本第18册）（18）第3级钢筋混凝土拱形护坡混凝土评定表（范本第18册）（19）第3级钢筋混凝土拱形护坡混凝土检查表（范本第18册）（20）各工序申请批复单（范本第34册）（21）施工放样测量记录表（开工）（不归档留到审计结束）（22）水平测量记录表（开工）（不归档留到审计结束）（注：锚孔钻孔检查记录表及注浆记录表归第34册，边坡防护锚杆（索）钻孔及注浆原始记录表按台班填写）如下图：临翔至双江高谏公路C4.7边坡防护锚杆（索）钻孔原始记录表工程名称桩格梁护坡工程部位锚索设计边坡长度（B）XX里程桩号K0+500KQ÷725ft)机型及编号XX设计锚轩（索）孔教XX序号锚孔编号设计孔深（）20套管长度a）设计孔径（*）i3设计领角（）15-30地质情况描述钻进深度»设计长度实际长度平均孔深H磁锚孔实际直径（）锚孔实际倾角（）12018.2.1020.320.10.1420,扮釉土22018.2.11ITYF-I-520.220i523*粉釉土施工单位:机型机号:监理里位：分项工程编号:临翔至双江高速公路C4.9边坡防护锚杆（索）注浆原始记录表施工单位：合同段：监理单位：分项工程编号：工程名称锚素框格梁护坡注浆设备×××里程桩号K0+50LK0+725左侧注浆日期XXX锦杆编号层别地类注浆部位注浆材料及配合比注浆开始时间注浆终止时间注浆压力（MPa）注浆量（）爸注I-IT1-2-9土质锚素水泥：水:外加剂=X××7:1018:310.60体积×n（三）小桥、涵洞（通道）工程L小桥各分项工程施工资料参照22册桥梁工程整理的方法进行。3 .盖板涵：（1）中间交工证书（范本第19册）（2）分项工程评定表（范本第19册）（3）基础评定表（范本第19册）（4）基础检查表（范本第19册）（5）涵台工程评定表（范本第19册）（6）涵台工程检查表（范本第19册）（7）台帽钢筋评定表（范本第19册）（8）台帽钢筋检查表（范本第19册）（9）台帽混凝土评定表（范本第19册）（10）台帽混凝土检查表（范本第19册）（11）盖板钢筋评定表（范本第19册）（12）盖板钢筋检查表（范本第19册）（13）盖板预制评定表（范本第19册）（14）盖板预制检查表（范本第19册）（15）盖板安装评定表（范本第19册）（16）盖板安装检查表（范本第19册）（17）八字墙（一字墙）评定表（范本第19册）（18）八字墙（一字墙）检查表（分进出口）（范本第19册）（19）帽石混凝土评定表（范本第19册）（20）帽石混凝土检查表（范本第19册）（21）台背填筑评定表（范本第19册）（22）台背填筑检查表（分前后）（范本第19册）（23）基坑开挖检查表（包括八字墙、一字墙）（范本第19册）（24）基坑开挖平面图、剖面图（包括八字墙、一字墙）（范本第19册）（25）涵洞总体（范本第19册）（26）各工序申请批复单（范本第34册）（27）施工放样测量记录表（开工）（不归档留到审计结束）（28）水平测量记录表（开工）（不归档留到审计结束）（29）施工放样测量记录表（基坑）（归32册）（30）水平测量记录表（基坑）（归32册）（31）基坑开挖三检表（归相应工序检查表之后）（注：涵洞包括八字墙（一字墙）有碎石垫层的要增加碎石垫层评定表、检查表；涵洞盖板预制，一个涵洞盖板钢筋、混凝土分别作为一批一次评定和检查；涵台资料不以沉降缝做资料，一次评定和检查。）4 .圆管涵：（1）中间交工证书（范本第19册）（2）分项工程评定表（范本第19册）（3）基座垫层评定表（范本第19册）（4）基座垫层检查表（范本第19册）（5）管座防裂钢筋网评定表（范本第19册）（6）管座防裂钢筋网检查表（范本第19册）（7）管座混凝土评定表（范本第19册）（8）管座混凝土检查表（范本第19册）（9）涵管安装评定表（范本第19册）（10）涵管安装检查表（范本第19册）（11）管背填筑评定表（范本第19册）（12）管背填筑每次检查表（分前后）（范本第19册）（13）基坑开挖检查表（范本第19册）（14）基坑开挖平面图、剖面图（范本第19册）（15）各工序申请批复单（范本第34册）（16）施工放样测量记录表（开工）（不归档留到审计结束）（17）水平测量记录表（开工）（不归档留到审计结束）（注：波纹管涵工程资料参照圆管涵）5 .箱涵:（1）中间交工证书（范本第19册）（2）分项工程评定表（范本第19册）（3）基础评定表（范本第19册）（4）基础检查表（每模）（范本第19册）（5）箱涵钢筋评定表（范本第19册）（6）箱涵钢筋检查表（每模）（范本第19册）（7）箱涵混凝土评定表（范本第19册）（8）箱涵混凝土检查表（每模）（范本第19册）（17）八字墙（一字墙）评定表（范本第19册）（18）八字墙（一字墙）检查表（分进出口）（范本第19册）（19）帽石混凝土评定表（范本第19册）（20）帽石混凝土检查表（范本第19册）（21）台背填筑评定表（范本第19册）（22）台背填筑检查表（分前后）（范本第19册）（23）基坑开挖检查表（包括八字墙、一字墙）（范本第19册）（24）基坑开挖平面图、剖面图（包括八字墙、一字墙）（范本第19册）（25）涵洞总体（范本第19册）（26）各工序申请批复单（范本第34册）（27）施工放样测量记录表（开工）（不归档留到审计结束）（28）水平测量记录表（开工）（不归档留到审计结束）（29）施工放样测量记录表（基坑）（归32册）（30）水平测量记录表（基坑）（归32册）（31）基坑开挖三检表（归相应工序检查表之后）（注：涵洞包括八字墙（一字墙）有碎石垫层的要增加碎石垫层评定表、检查表；涵台资料不以沉降缝做资料，一次评定和检查。）（四）排水工程1 .混凝土盖板沟每分项工程施工资料：（1）中间交工证书（范本第20册）（2）分项工程评定表（范本第20册）（3）排水沟评定表（范本第20册）（4）排水沟检查表（范本第20册）（5）盖板钢筋评定表（范本第20册）（6）盖板钢筋检查表（范本第20册）（7）盖板混凝土评定表（范本第20册）（8）盖板混凝土检查表（范本第20册）（9）盖板安装评定表（范本第20册）（10）盖板安装检查表（范本第20册）（11）各工序申请批复单（范本第34册）（12）施工放样测量记录表（开工）（不归档留到审计结束）（注：盖板的钢筋及混凝土，分别作为一批一次评定和检查）2 .盲沟每分项工程施工资料：（1）中间交工证书（范本第20册）（2）评定表（范本第20册）（3）纵向盲沟检查表（范本第20册）（4）横向盲沟检查表（范本第20册）（5）各工序申请批复单（范本第34册）（6）施工放样测量记录表（开工）（不归档留到审计结束）3 .检查井每分项工程施工资料：（1）中间交工证书（范本第20册）（2）评定表（范本第20册）（3）检查表（范本第20册）（4）各工序申请批复单（范本第34册）（5）施工放样测量记录表（开工）（不归档留到审计结束）4 .其他排水沟每分项工程施工资料（1）中间交工证书（范本第20册）（2）评定表（范本第20册）（3）检查表（范本第20册）（4）各工序申请批复单（范本第34册）（5）施工放样测量记录表（开工）（不归档留到审计结束）（五）路面工程1 .底基层每分项工程施工资料：（1）中间交工证书（范本第21册）（2）评定表（范本第21册）（3）分次检查表（分段落）（范本第21册）（4）底基层三检表（范本第21册）（5）各申工序请批复单（范本第34册）（6）施工放样测量记录表（开工）（不归档留到审计结束）（7）水平测量记录表（归档相应检查之后）（8）底基层三检表（归相应工序检查表之后）2 .基层每分项工程施工资料:（1）中间交工证书（范本第21册）（2）评定表（范本第21册）（3）分次检查表（分段落）（范本第21册）（4）各工序申请批复单（范本第34册）（5）施工放样测量记录表（开工）（不归档留到审计结束）（6）水平测量记录表（归档相应检查之后）（7）基层三检表（归相应工序检查表之后）3 .沥青下面层每分项工程施工资料：（1）中间交工证书（范本第21册）（2）评定表（范本第21册）（3）分次检查表（分段落）（范本第21册）（4）透层分次检查表（分段落）（范本第21册）（5）稀浆封层分次检查表（分段落）（范本第21册）（6）粘层检查表（分段落）4各工序申请批复单（范本第34册）（7）施工放样测量记录表（开工）（不归档留到审计结束）（8）水平测量记录表（归档相应检查之后）（9）基层上透层、稀浆封层、粘层三检表（归相应工序检查表之后）4 .沥青中面层每分项工程施工资料:（1）中间交工证书（范本第21册）（2）评定表（范本第21册）（3）检查表（范本第21册）（4）粘层检查表4各工序申请批复单（范本第34册）（5）施工放样测量记录表（开工）（不归档留到审计结束）（6）水平测量记录表（归档相应检查之后）（7）沥青下面层上粘层三检表（归相应工序检查表之后）5 .沥青上面层每分项工程施工资料：（1）中间交工证书（范本第21册）（2）评定表（范本第21册）（3）检查表（范本第21册）（4）粘层检查表（5）各工序申请批复单（范本第34册）（6）施工放样测量记录表（开工）（不归档留到审计结束）（7）水平测量记录表（归档相应检查之后）（8）沥青中面层上粘层三检表（归相应工序检查表之后）6 .路面附属工程参照相关工程按分项工程整理施工资料。（六）桥梁工程（先简支后连续结构梁）7 .基础及下部构造（每一联为一个分部工程）分项工程如下:（1）桩基中间交工证书（范本第22册）分项工程评定表（范本第22册）1#桩钢筋制作安装评定表（范本第22册）1#桩钢筋制作安装检查表（范本第22册）1#桩灌注桩桩底压浆评定表（范本第22册）1#桩灌注桩桩底压浆检查表（范本第22册）1#桩灌注评定表（范本第22册）1#桩灌注检查表（范本第22册）1#桩钻孔（挖孔）记录表（范本第22册）1#桩地质柱状图（范本第22册）回#桩成孔后灌注前检查记录表（范本第22册）#桩浇筑混凝土检查表（范本第22册）井桩钢筋制作安装三检表（归相应工序检查表之后）#桩桩头三检表（归相应工序检查表之后）（注：本分项工程其他每棵桩基表格均同314条。）（2）承台分项工程质检资料中间交工证书分项工程评定表承台钢筋制作安装评定表承台钢筋制作安装检查表承台混凝土浇筑评定表承台混凝土浇筑检查表承台钢筋制作安装三检表（归相应工序检查表之后）（注：如有钢筋网，增加评定表和检查表）（3）墩柱分项工程质检资料（以某单位工程1#墩为例）中间交工证书分项工程评定表1-1#墩柱钢筋制作安装评定表1-1#墩柱钢筋制作安装检查表（高墩用附表）1-1#墩柱混凝土浇筑评定表1-1#墩柱混凝土浇筑检查表（高墩用附表）1-1#墩柱钢筋钢筋制作安装三检表（归相应工序检查表之后）（注：本分项工程其他墩柱表格均同37条）（4）系梁分项工程质检资料同墩柱（5）盖梁分项工程质检资料中间交工证书分项工程评定表盖梁钢筋制作安装评定表盖梁钢筋制作安装检查表盖梁混凝土浇筑评定表盖梁混凝土浇筑检查表盖梁钢筋钢筋制作安装三检表（归相应工序检查表之后）支座垫石钢筋网评定表支座垫石钢筋网检查表支座垫石混凝土评定表色支座垫石混凝土检查表当块钢筋评定表当块钢筋检查表当块混凝土评定表当块混凝土检查表（注：预应力盖梁增加张拉评定表、分2次张拉检查表和记录表，压浆评定、检查、记录表）2 .上部构造预制及安装（每一联为一个分部工程，每一跨为一个分项）：（1）梁板预制每分项工程施工资料：中间交工证书分项工程评定表1#梁钢筋制作及安装评定表1#梁钢筋制作及安装检查表1#梁预制评定表1#梁预制检查表钢筋制作及安装和预应力管道安装三检表（归相应工序检查表之后）（注：本跨其他每片T梁同上37）（2）张拉每分项工程施工资料（每跨为一个分项）：中间交工证书分项工程评定表1#梁张拉评定表1#梁张拉检查表1#梁张拉记录表1#梁张拉三检表（归相应工序检查表之后）（3）管道压浆每分项工程施工资料（每跨为一个分项）：中间交工证书分项工程评定表1#梁压浆评定表1#梁压浆检查表1#梁压浆记录表1#梁压浆三检表（4）支座安装，内容包括临时支座和永久性支座（每跨为一个分项）：中间交工证书分项工程评定表评定表（永久性支座）每墩台检查表（永久性支座）每墩台临时支座检查表（内容包括：平面位置、高程、密贴性）临时支座和永久性支座三检表（归相应工序检查表之后）（5）梁板安装每分项工程施工资料（每跨为一个分项）：中间交工证书分项工程评定表梁板安装评定表每片梁板安装检查表每片梁板安装三检表3 .上部构造现场浇筑（每一联为一个分部工程）：（1）横隔板每分项工程施工资料：中间交工证书分项工程评定表横隔板钢筋制作安装评定表横隔板钢筋制作安装检查表横隔板混凝土评定表横隔板混凝土检查表（2）墩横梁每分项工程施工资料：中间交工证书分项工程评定表墩横梁钢筋制作安装评定表墩横梁钢筋制作安装检查表墩横梁混凝土评定表墩横梁混凝土检查表（3）湿接缝每分项工程施工资料：中间交工证书分项工程评定表湿接缝钢筋制作安装评定表湿接缝钢筋制作安装检查表湿接缝混凝土评定表湿接缝混凝土检查表（4）预应力加工和张拉（每一联为一个分项）：（注：每座桥结构连续每一联为一个分项，每墩负弯矩对称张拉为一子分项）中间交工证书分项工程评定表每连续段张拉检查表每连续段张拉记录表每连续段张拉三检表（归相应工序检查表之后）（5）预应力管道压浆：中间交工证书分项工程评定表每连续段压浆检查表每连续段压浆记录表每连续段压浆三检表（归相应工序检查表之后）4 .桥面系、附属工程及桥梁总体为一个分部：（1）桥面铺装为一个分项工程（每一联为一个子分项）：中间交工证书分项工程评定表钢筋网评定表每联钢筋网检查表混凝土铺装评定表每联混凝土铺装检查表（2）防水层（每座桥单幅为一个分项，每一联为一个子分项）:中间交工证书分项工程评定表每一联的检查表（3）伸缩缝（每座桥单幅为一个分项，每一道伸缩缝为一个子分项）：中间交工证书分项工程评定表每一道伸缩缝的检查表（4）防撞护栏（每座桥每侧为一个子分项）：中间交工证书分项工程评定表每侧钢筋评定表每侧钢筋检查表每侧混凝土评定表每侧混凝土检查表（5）台背填土（一座桥梁的桥台为一个分项，每桥台为一个子分项）：中间交工证书分项工程评定表每岸检查表（顶面）（6）搭板（一座桥梁的搭板为一个分项、每一岸为一个子分项）：中间交工证书分项工程评定表每岸钢筋评定表每岸钢筋检查表每岸混凝土评定表每岸混凝土检查表（7）桥下排水（每一处为一个分项）：中间交工证书排水沟评定表排水沟检查表（8）锥坡（每一岸为一个分项）：中间交工证书锥坡评定表锥坡检查表（9）桥梁总体：评定表检查表(七)桥梁工程(现浇连续梁)L基础及下部构造分部分项划分参照先简支后连续梁的划分方法2.上部构造现场浇筑(每一联一个分部)(1)现浇箱梁分项工程：中间交工证书分项工程评定表钢筋加工及安装评定表底板及腹板钢筋加工及安装检查表顶板及翼板钢筋加工及安装检查表混凝土评定表底板及腹板混凝土检查表顶板及翼板混凝土检查表(2)预应力筋加工及张拉分项工程：中间交工证书张拉评定表张拉检查表张拉记录表(3)预应力管道压浆分项工程：中间交工证书压浆评定表压浆检查表压浆记录表注:桥梁工程各工序检验申请批复单按每单位工程整理放34册、各工序施工放样测量记录表及竣工测量记录对应存放于32册，每座桥按施工顺序整理，其它各分项表格放22册。（八）隧道工程5 .洞口工程（每个洞口一个分部）（1）边仰坡防护每分项工程施工资料（同种结构的为一个分项，不同种结构的分两个分项）：中间交工证书评定表检查表（2）洞口开挖每分项工程施工资料：中间交工证书开挖评定表开挖检查表（3）洞门及翼墙每分项工程施工资料：中间交工证书分项工程评定表洞门及翼墙的评定表洞门及翼墙的检查表(4)截水沟每分项工程施工资料：中间交工证书截水沟的评定表截水沟的检查表(5)端墙顶部排水沟每分项工程施工资料：中间交工证书水沟的评定表水沟的检查表(6)洞门排水每分项工程施工资料(每侧为一个分项工程)：中间交工证书左侧水沟的评定表左侧水沟的检查表右侧水沟的评定表右侧水沟的检查表(7)明洞开挖每分项工程施工资料：中间交工证书评定表检查表(8)套拱每分项工程施工资料：中间交工证书评定表检查表(9)明洞防水层每分项工程施工资料：中间交工证书防水层的评定表防水层的检查表(10)明洞浇筑每分项工程施工资料：中间交工证书分项工程评定表钢筋加工及安装评定表和检查表混凝土浇筑评定表和检查表、(H)明洞回填每分项工程施工资料：中间交工证书分项工程评定表回填评定表和检查表浆砌片石评定表和检查表隔水层评定表和检查表6 .洞身开挖(每200米左右为一个分部，分项工程按照衬砌类别划分，每围岩级别分项工程的长度为IOO米左右）中间交工证书洞身开挖评定表洞身开挖检查表洞身开挖附表7 .洞身衬砌（分部分项工程长度和洞身开挖长度一致）（1）辅助施工措施每分项工程施工资料（分部工程长度和洞身开挖长度一致，每类型分项工程长度和洞身开挖分项工程一致）：中间交工证书评定表检查表附表（注：钻孔记录、注浆记录归34册）（2）初期支护（如某分项工程围岩级别为V级）：中间交工证书分项工程评定表锚杆支护评定表锚杆支护检查表锚杆支护附表（钻孔及压浆记录，附锚杆布置示意图，图中应当对每锚杆进行编号，资料归34册）锁脚锚杆评定表锁脚锚杆检查表锁脚锚杆附表（钻孔及压浆记录，资料归34册）钢筋网支护评定表钢筋网检查表网筋网附表网支撑支护评定表冈支撑支护检查表冈支撑支护附表（其中仰拱开挖及钢支撑支护的长度不得超过规定的长度）晚射混凝土评定表侬射混凝土检查表晚射混凝土附表苜杆三检表（归相应工序检查表之后）（3）仰拱每分项工程施工资料（分项工程长度与洞身开挖分项工程长度一样）：中间交工证书分项工程评定表钢筋评定表钢筋检查表钢筋检查附表混凝土评定表混凝土检查表混凝土检查附表（4）仰拱填充每分项工程施工资料（分项工程长度与洞身开挖分项工程长度一样）：中间交工证书分项工程评定表仰拱回填混凝土评定表仰拱回填混凝土检查表仰拱回填混凝土附表（资料填写的长度根据施工实际填写）（5）二衬每分项工程施工资料（分项工程长度与洞身开挖分项工程长度一样）：中间交工证书分项工程评定表钢筋评定表钢筋检查表钢筋检查附表混凝土评定表混凝土检查表混凝土检查附表二衬钢筋加工及安装三检表（归相应工序检查表之后）8 .防排水工程（分部工程长度和洞身开挖分部工程长度一致，每种防排水设施为一个分项）（1）防水层施工资料如下（分项的长度与二衬分项工程长度一致）：中间交工证书分项工程评定表士工布评定表士工布检查表土工布附表（资料填写按二衬的衬砌台车每一模的长度）防水板评定表防水板检查表防水板附表（资料填写按二衬的衬砌台车每一模的长度）（2）止水带施工资料如下（分项的长度与二衬分项工程长度一致）：中间交工证书评定表检查表附表（资料填写按二衬的衬砌台车每一模的长度）（3）止水条施工资料如下（分项的长度与二衬分项工程长度一致）：中间交工证书评定表检查表附表（资料填写按二衬的衬砌台车每一模的长度）（4）纵、横、环排水管施工资料如下（分项的长度与二衬分项工程长度一致）：中间交工证书评定表检查表附表（资料填写按二衬的衬砌台车每一模的长度）（5）电缆沟（单洞为一分项工程，下设子分项）施工资料如下：中间交工证书分项工程评定表钢筋评定表（如有）钢筋分次检查表（如有）混凝土评定表混凝土分次检查表盖板钢筋评定表盖板钢筋检查表盖板混凝土评定表盖板混凝土检查表侬板安装评定表磷板安装检查表（6）盲沟（单洞为一分项工程，下设子分项）施工资料如下：中间交工证书分项工程评定表盲沟评定表盲沟检查表及附表士工布评定表士工布检查表及附表9 .路面工程（单洞为一分部工程，每结构层1公里左右为一个分项）：（1）中间交工证书（2）评定表(3)检查表10 辅助通道：每个横洞为一个分部，按以下内容：开挖、辅助施工、初支、仰拱、仰拱填充(如有)衬砌、排水等，每内容为一个分项(具体参考主洞的划分)，资料归入左幅。11 总体及装饰装修为一个分部工程、每洞门的装饰装修为一个分项工程、洞身为一个分项工程、总体为一个分项工程)，每分项施工资料。(1)中间交工证书(2)评定表(3)检查表注：隧道工程各工序检验申请批复单、钻孔及注浆记录按每单位工程整理放34册、各工序施工放样测量记录表及竣工测量记录按每单洞隧道施工顺序整理存放于32册，其它各分项表格放24册，钻孔及注浆记录以每台班填写记录表。
