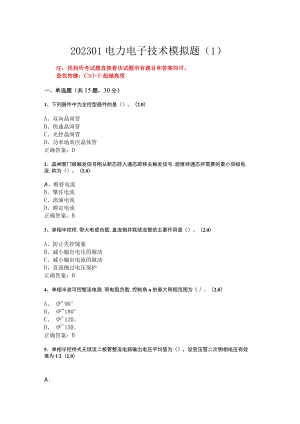

202301电力电子技术模拟题（1）注：找到所考试题直接看该试题所有题目和答案即可。查找按键：Ctrl+F超越高度一、单选题（共15题，30分）1、下列器件中为全控型器件的是（）。（2.0）A、双向晶闸管B、快速晶闸管C、光控晶闸管D、功率场效应晶体管正确答案：D2、晶闸管门极触发信号刚从断态转入通态即移去触发信号,能维持通态所需要的最小阳极电流,称为（）。（2.0）A、维持电流B、擎住电流C、浪涌电流D、额定电流正确答案：B3、单相半控桥,带大电感负载,直流侧并联续流管的主要作用是（）。（2.0）A、防止失控现象B、减小输出电压的脉动C、减小输出电流的脉动D、直流侧过电压保护正确答案：B4、单相半波可控整流电路,带电阻负载,控制角的最大移相范围为（）。（2.0）A、 O0'90°B、 O0"180°C、 O0120。D、 O0150。正确答案：B5、单相半控桥式无续流二极管整流电路输出电压平均值为（），设变压罂二次侧相电压有效值为U2（2.0）A、B、正确答案：A6、三相全控桥式变流电路工作于有源逆变状态,其逆变角B的变化范围为（）（2.0）A、 O090。B、 O0"120°C、 90°180。D、 O0"150°正确答案：A7、单相半波可控整流带电阻性负载R电路,设变压器二次侧相电压有效值为U必则直流电流平均值为（）（2.0）8、在GTR作为开关的电路中,若在转换的过程中出现从高电压小电流到低电压大电流的现象,（2.0）A、失控B、二次击穿C、不能控制关断D、不能控制开通正确答案：B9、下列可控整流电路中,输出电压谐波含量最少的是（）电路。（2.0）A、三相半波B、单相双半波C、三相桥式D、十二相整流正确答案：DA、B、C、D、正确答案：CIK三相全控桥,工作在有源逆变状态,则晶闸管所承受的最大正向电压为（）。（2.0）A、IB、L_C、D、l_Z_正确答案：D12、有源逆变电路中，晶闸管大部分时间承受正压,承受反压的时间为（）。（2.0）A、-B、30o+C、10o+D、 正确答案：D13、晶闸管串联时,为达到静态均压,可在晶闸管两端并联相同的（）。（2.0）A、电阻B、电容C、电感D、阻容元件正确答案：A14、单相全控桥大电感负载电路中，晶闸管可能受的最大正向电压为（）（20）A、B、C、D、A、IB、IFC、2U2D、0U2正确答案：B二、判断题（共20题，20分）1、输出接有续流二极管的三相桥式全控桥,不可能工作在有源逆变状态。0（1.0）正确答案：正确2、在电力开关管的驱动电路中,一般采用的电气隔离技术是光隔离和磁隔离。（）（LO）正确答案：正确3、采用多重化逆变器目的是抑制输出中的谐波分量。（）（LO）正确答案：正确4、在SPWM控制的逆变电路中,载波频率越高,SPWM波形中谐波频率也就越高,也就容易灌掉。0（1.0）正确答案：正确5、整流二极管、晶闸管、双向晶闸管及可关断晶闸管均属于半控型器件。（）（LO）正确答案：错误6、正弦脉冲宽度调制电路,载波信号一般为三角波信号。（）（1.0）正确答案：正确7、若晶闸管电流有效值是157A,则其额定电流为IOOA。（不考虑晶闸管的电流、电压安全裕量）。（）（1.0）正确答案：正确8、电压型逆变器其中间直流环节以电感器储能。（）（1.0）9、当>90度时,大电感负载三相全控桥的整流输出平均电压Ud为负值。()(LO)正确答案：正确10、晶闸管导通后,流过晶闸管的电流大小由管子本身的电特性决定。()(1.0)正确答案：错误IK变压器漏抗对整流电路的影响是整流电路输出电压幅值减小。()(LO)正确答案：正确12、在有源逆变电路中,当某一晶闸管发生故障、失去开通能力,则会导致逆变失败。O(1.0)正确答案：正确13、在晶闸管的电流上升到其维护电流后,去掉门极触发信号,晶闸管仍能维护导通。()(1.0)正确答案：正确14、三相桥式可控整流电路同一相上的两只晶闸管的触发信号相位互差180°。()(1.0)正确答案：正确15、在升压斩波电路中,U产3匕占空比=0.7,则输出电压Uo=2OV°0(1.0)正确答案：错误16、导致开关管损坏的原因可能是有过流、过压、过热或驱动电路故障等。O(LO)正确答案：正确17、开关型DC-DC变换电路的3个基本元件是开关元件、电容和电阻。()(1.0)正确答案：错误18、对于输入接整流变压器的可控整流电路,变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相双半波整流电路。0(LO)正确答案：错误19、对于单相桥式全控整流电路,晶闸管VT无论是烧成短路还是断路,电路都可作为单相半波整流电路工作。()(1.0)20、晶闸管断态不重复峰值电压UKM与断态重复峰值电压UMM数值大小上应有UE大于UUatO（）（1.0）正确答案：错误三、简答题（共4题，20分）正确答案:V开通、关断时的等效电路图如下图所示。2、直流斩波电路三种控制形式是什么？（5.0）正确答案：定频调宽控制模式定频就是指开关元件的开、关频率固定不变,也就是开、关周期不变,调宽是指通过改变斩波电路的开关元件导通的时间Ton来改变导通比,从而改变输出电压的平均值。定宽调频控制模式定宽就是斩波电路的开关元件导通的时间Ton固定不变,调频是指通过改变斩波电路的开关周期T来改变导通比。调频调宽混合控制模式这种方式是前二种控制方式的综合，是指在控制驱动的过程中，既改变开关周期T,又改变变斩波电路导通时间Ton的控制方式。通常用于需要打幅度改变输出电压数值的场合。3、使晶闸管正常导通的条件是什么？（5.0）正确答案：晶闸管正常导通的条件是:阳极承受正向电压,处于阻断状态的晶闸管，只有在门极加正向触发电压,才能使其导通。门极所加正向触发脉冲的最小宽度,应能使阳极电流达到维持通态所需要的最小阳极电流即擎住电流IL以上。4、产生有源逆变的条件是什么？（5.0）正确答案：逆变电路必须同时具备下述二个条件才能产生有源逆变：（1）变流电路直流侧应具有能提供逆变能量的直流电源电势Ed,其极性应与晶闸管的导流电流方向一致。（2）变流电路输出的直流平均电压Ud的极性必须为负（相对于整流时定义的极性），以保证与直流电源电势Ed构成同极性相连,并且满足Ud四、计算题(共3题，30分)1、在下图所示的降压斩波电路中，已知E=200V,R=10Q,L极大,魂=30匕1=50115,1。11=2011%计算输出电压平均值口和输出电流平均值匚L正确答案:(10.0)2、三相桥式全控整流电路,U2=100V,带电阻电感负载,R=5%L值极大,当a=60°时,要求:画出Ud、id和iYT的波形;算Ud、Id、Idrr和IYT(10.0)正确答案:3、单相桥式全控整流器电路,其中,U2=100V,负载中R=2Q,L值极大,当a=30°时,要求:求整流输出平均电压Ud,电流Id,变压器二次电流有效值12;考虑安全裕量,确定晶闸管的额定电压和额定电流。(10.0)
