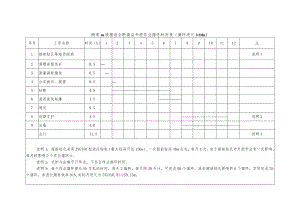

隧道m级围岩全断面法开挖作业循环时间表（循环进尺3.OIn）序号 工序名称 时间（h）1 2 3 4 5 6 7 8 9 10 11 12 注 1 超前钻孔等地质探测 说明 1 2 清理岩面危石 0.5 3 测量画轮廓线 0.5 4 台车就位、接管 0.5 5 钻眼 4.0 6 装药连线起爆 1.5 7 通风 0.5 8 初期支护 3.5 说明 2 9 出喳 4.0 合计 11.5 说明 3 说明 1：超前钻孔采用 ZYGT50 型液压钻机（最大钻深可达 150m）,一次超前钻深 40m 左右，每月 4 次。由于超前钻孔对开挖作业有一定影响，每月按影响 5 个作业循环计。说明 2：支护与出喳平行作业，不另占作业循环时间。说明 3：每个作业循环留 0.5h 作机动时间，每天 2 循环。每月按 30 天计，可完成 60 个循环，减去超前钻孔影响的 6 个循环，实际完成 55个循环。考虑长期有效率 91%,实际月进尺为 55X3X0.91=150.15m。隧道IV级围岩台阶法开挖作业循环时间表（循环进尺2.Om）序号 工序名称 时间 1 2 3 4 5 6 7 8 9 10 11 12 注 1 超前钻孔等地质探测 说明 1 2 清理岩面危石 0.5 3 测量画轮廓线 0.5 4 台车就位接风水管 0.5 5 钻眼 3.5 6 装药连线起爆 1.5 7 通风 0.5 8 初期支护 5.0 9 出琏 3.5 合计 11.5 说明 2 说明 1：超前钻孔一次钻深 40m,每月超前钻孔等地质预测影响作业循环按 5 个循环计。说明 2：每个作业循环留 0.5h 作机动时间，每天完成 2 个循环，每月按 30 天计可完成 60 个循环，减去超前钻孔影响的 5 个循环，实际完成55 个循环。考虑长期有效率 91%,实际月进尺为 55X2X0.91=100.1m。隧道V级围岩台阶法开挖作业循环时间表(循环进尺L5m)序号 工序名称 时间(h)1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1 超前钻孔等地质探测 说明 1 2 测量画轮廓线 0.5 3 台车就位、接管 0.5 4 超前支护 5.0 5 钻眼 2.5 说明 2 6 装药连线起爆 1.0 7 通风 0.5 8 出喳 3.0 9 初期支护 3.0 合计 16 说明 3 说明 1：超前钻孔一次钻探 40%TSP-203 一次探测距离 IOonb 地质雷达、红外线探水一次探测距离 30m,每月超前地质探测影响作业循环按 5个循环计。说明 2：在拱部进行小导管钻孔注浆时，下半断面可同时进行钻眼，尔后进行半断面钻眼。说明 3：每个作业循环留 0.5h 作机动时间，每天完成 1.5 个循环，每月按 30 天计可完成 45 个循环，减少超前钻孔等地质探测影响的 5 个循环，实际完成 40 个循环。考虑长期有效率 82%,实际月进尺为 40X1.5X0.82=49.2m。隧道VI级围岩台阶法开挖作业循环时间表(循环进尺LOm)序号 工序名称 时间(h)1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1 超前钻孔等地质探测 说明 1 2 测量画轮廓线 0.5 3 台车就位、接管 0.5 4 超前支护 6.0 5 上台阶环形开挖 2.5 说明 2 6 初期支护 3.5 7 出喳 3.0 合计 16 说明 3 说明 1：超前钻孔一次钻探 40m,TSP-203 一次探测距离 IOOnb 地质雷达、红外线探水一次探测距离 30%每月超前地质探测影响作业循环按 5个循环计。说明 2：在拱部进行小导管钻孔注浆、环部开挖时，下半断面可同时进行开挖、支护等作业。说明 3：每个作业循环留 0.5h 作机动时间，每天完成 1.5 个循环，每月按 30 天计可完成 45 个循环，减少超前钻孔等地质探测影响的 5 个循环，实际完成 40 个循环。考虑长期有效率 75%,实际月进尺为 40XLOm/个 X0.75=30m
