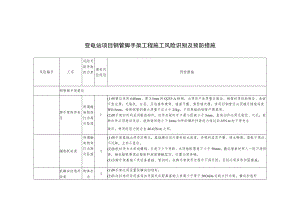

变电站项目钢管脚手架工程施工风险识别及预防措施.docx

变电站项目钢管脚手架工程施工风险识别及预防措施风险编号工序风险可能导致的后果固有风险级别预控措施钢管脚手架搭设脚手架构件检至坍塌触电物体打击高处坠落1(1)钢管应采用648mm、厚3.5mm的Q235-A级钢，必须有产品质量合格证、钢管材质检验报告、表面平直光滑，无裂纹、分层、压划痕和硬弯、端面平整、做防锈处理。使用旧钢管还必须满足锈蚀深度WO.5mm。每根钢管的最大质量不应大于25kg。不同规格的钢管严禁混用。(2)脚手架扣件均采用锻造构件，扣件夹紧时开口最小距离小于5mm。直角扣件必须无裂纹、气孔；旋转扣件必须转动灵活，旋转面间距小于Imnu扣件的螺杆拧紧扭力矩达到65Nm时不得发生破坏，使用时扭力矩应在40-65Nm之间。铺垫板安装坍塌触电物体打击高处坠落1(1)脚手架基础必须夯实硬化，基础横向向外要有排水坡度，并做到坚实平整、排水畅通，垫板不晃动、不沉降，立杆不悬空。(2)垫板材质为木质或槽钢，长度不少于两跨，木质垫板厚度不小于50mm。搬运垫板时两人一组不得扔摔，铺设垫板要保证垫板和地面接触坚实，位置必须准确。(3)当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不得开挖，否则必须采取加固措施。纵横向扫地杆安装物体打击1(1)脚手架必须设置纵横向扫地杆。(2)纵向扫地杆采用直角扣件固定在距离基础上表面小于等于20OnIm处的立杆内侧。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（3）当立杆基础在不同高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于Imo靠边坡上方的立杆轴线到边坡的距离不应小于500mmo竖立杆安装高处坠落物体打击触电1（1）立杆底端必须设有垫板，底层步距不得大于2m。整个架体从立杆根部引设两处（对角）防雷接地。竖第一步架立杆，须有一人负责校正立杆垂直度，偏差不大于L/200（L为立杆长）。（2）立杆接长，顶层顶步可采用搭接，搭接长度不应小于1m,应采用不小于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于IOOmm;其余各层必须采用对接扣件连接。（3）相邻立杆的对接扣件不得在同一高度，应相互错开。（4）立杆顶端应高出女儿墙上表面1m,高出屋顶檐口1.5m。（5）立杆的横距采用1.05m,纵距一般最大不超过2u纵向水平杆安装高处坠落1（1）纵向水平杆设置在立杆内侧，其长度不得小于3跨。（2）第一步步跑不得大于2m,第二步起每步步距应为1.8m。（3）当使用竹笆脚手板时，纵向水平杆应用直角扣件固定在横向水平杆上。水平面内外侧两根纵向水平杆之间等间距加设两根钢管填芯，间距不宜大于30OnInu（4）当墙壁有窗口、穿墙套管板等孔洞处时，应在该处架体内侧上下两根纵向水平杆之间加设防护栏杆。（5）当内侧纵向水平杆离墙壁大于250mm时，必须加纵向水平防护杆或加设木脚手板防护。横向水平杆安装高处坠落1（1）主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除。（2）作业层上非主节点处的横向水平杆，根据支承脚手架的需要等间距设置，最大间距不应大于纵距的l2o（3）脚手架横向水平杆的靠墙一端至墙装饰面的距离不得大于1OOnimo（4）当使用竹笆脚手板时，脚手架的横向水平杆两端，采用直角扣件固定在立杆上。（5）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，横向水平杆两端均采用直角扣件固定在纵向水平杆上。搭上层脚手架安装高处坠落1（1）在搭设两步后操作人员要先搭设好上层的大横杆作为挂安全带的固定点，高处作业必须系好安全带。坍塌（2）搭设人员作业要注意相互配合，下方人员向上递杆件时，要等到上方人员接稳后方可松手。（3）当脚手架搭设到三步以上时要设置抛撑，抛撑下端要设置50mm垫板，且用木楔将底座和垫板挤实。当脚手架搭设高度大于4m时要和主体设刚性连接。（4）当脚手架搭设到四至五步架高时设置剪刀撑，且下部也要垫实不得悬空。连墙件安装高处坠落坍塌1（1）架体高度大于4m时，应用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。（2）连墙件在建筑物侧一般设置在梁柱或楼板等具有较好抗拉水平力作用的结构部位；在脚手架侧应靠近主节点设置，偏离主节点的距离不应大于300mm。（3）连墙件布置最大间距不得超过3步3跨，严禁使用仅有拉筋的柔性连墙件。（4）连墙件与脚手架不能水平连接时，与脚手架连接的一端应下斜连接。（5）连墙件应优先采用菱形布置，也可采用矩形布置，设置时应从底层第一步纵向水平杆处开始。剪刀撑安装高处坠落坍塌1（1）必须在脚手架外侧立面纵向的两端各设置一道由底至顶连续的剪刀撑；两剪刀撑内边之间距离应小于等于15m0（2）每道剪刀撑宽度不小于4跨，且不应小于6m,斜杆与地面的倾角宜为45°60°之间。（3）剪刀撑杆的接长采用搭接，搭接长度不得小于1m,应采用不少于3个旋转扣件固定。（4）剪刀撑的斜杆除两端用扣件与脚手架的立杆或纵向水平杆扣紧外，在其中间应增加24个扣结点，剪刀撑斜杆与架体固定的旋转扣件的中心线至主节点的距离不宜大于150mm。脚手板安装高处坠落物体打击坍塌1（1）第一层、顶层、作业层脚手板必须铺满、铺稳。（2）冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾戳。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm,脚手板搭接铺设时，接头必须支在横向水平杆上,搭接长度应大于20Omnb其伸出横向水平杆的长度不应小于100mm。人行、材料运输斜道安装高处坠落物体打1（1）斜道应附着外墙脚手架或建筑物搭设。（2）高度大于6m的脚手架不得采用一字型斜道，应采用之字型斜道或非连续一字型斜道，人行斜道坡度宜采用1比3；运料斜道坡度宜采用1比6。击坍塌（3）斜道拐弯处设置的平台，其宽度不小于斜道宽度（人行斜道大于等于Im为宜，运料斜道大于等于1.5m为宜）。（4）斜道上按每隔25030Omm设置一根厚度为2030mm的防滑木条（人行斜道亦可采用阶梯式布设）。（5）斜道两侧及平台外围栏杆高度应为L051.2u安全通道安装高处坠落物体打击坍塌1（1）安全通道顶部挑空的一根立杆两侧应设斜杆支撑，斜杆与地面的倾角宜为45°60°之间，外墙架体部分通道内侧面宜设横向斜撑。（2）安全通道宽度宜为3m,进深长度宜为4m（小型建筑物可适当简化）。（3）安全通道顶棚平面的钢管做到设置两层（十字布设）、间距600mm,钢管上竹笆或木工板铺设，上层四周应设置90Omm高围栏、竹笆或木工板围档；设有针对性的安全标志牌等。临边防护安装高处坠落物体打击1（1）第二步起，作业层外侧上下两根纵向水平杆之间等距离加设两根纵向水平防护栏杆。（2）整个架体从第二步架起采用1.8*6m密目式安全立网在立杆内侧全封闭防护或安装不小于180mm高度的挡脚板；并在第二步上纵向水平杆处悬挂安全标志牌。（3）坡屋面建筑物顶层架外侧密目网内侧增设防护挡板。（4）人行、材料运输斜道两边及平台外边防护栏杆下60Onim处应增设一道防护栏杆且用密目式安全立网在立杆内侧全封闭或安装18Ornnl高度的挡脚板。安全立网和围网必须选用阻燃型产品。（5）操作层下必须支设防护严密的平网。脚手架外张挂密目式安全立网，固定在外立杆的里侧。安全网随脚手架搭设而张挂，用不小于18号铁丝绑扎。严禁擅自拆除或任意开口，如有损坏应及时更换。（6）搭设完的脚手架应经技术负责人及安全员验收合格，并挂牌后方可投入使用。搭设高度不超过24m的落地式双排钢管扣件脚手架、碗扣式脚手架、坍塌高处坠落物体打击3（1）控制措施除执行0213010102130113的内容外，另外做好以下措施：搭设前应安装好围栏,悬挂安全警示标志，并派专人监护，严禁非施工人员入内。支架立杆2m高度的垂直偏差控制在15mm。脚手架搭设的间距、步距、扫地杆设置必须执行施工方案。（2）搭设完成应经验收挂牌后使用。分段搭设的脚手架应在各段完成后，以段为单位验收挂牌后使用。盘扣式脚手架（3）作业人员在架子上进行搭设作业时，不得单人进行装设较重构配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。当脚手架搭设到四至五步架高时设置剪刀撑，且下部也要垫实不得悬空。（4）高处作业脚穿防滑鞋、佩戴安全带并保持高挂低用。（5）每个脚手架架体，必须按规定设置两点防雷接地设施。（6）专人监测满堂支撑架搭设过程中，架体位移和变形情况。使用力矩扳手检查扣件螺栓拧紧力矩值，扣件螺栓拧紧力矩值严格控制在40Nm到65Nm之间。（7）恶劣天气后，必须对脚手架或支撑架全面检查维护后方可恢复使用。（8）连墙件偏离主节点的距离不应大于300mm。必须采用刚性连墙件。三步三跨或40m2范围内必须设置一个连墙件。（9）模板支撑脚手架与外墙脚手架不得连接。附近有带电设施时，保持与带电设备的安全距离。（10）架体使用过程中，主节点处横向水平杆、直角扣件连接件严禁拆除。搭设高度超过24m的落地式双排钢管扣件脚手架、碗扣式脚手架、盘扣式脚手架坍塌高处坠落物体打击4（1）控制措施除执行0213010102130113的内容外，另外做好以下措施：搭设前应安装好围栏,悬挂安全警示标志，并派专人监护，严禁非施工人员入内。支架立杆2m高度的垂直偏差控制在15mm。（2）搭设完成应经验收挂牌后使用。分段搭设的脚手架应在各段完成后，以段为单位验收挂牌后使用。（3）作业人员在架子上进行搭设作业时，不得单人进行装设较重构配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。（4）当脚手架搭设到四至五步架高时在外侧全立面连续设置剪刀撑设置竖向剪刀撑，且下部也要垫实不得悬空。（5）高处作业脚穿防滑鞋、佩戴安全带并保持高挂低用。（6）每个脚手架架体，必须按规定设置两点防雷接地设施。（7）专人监测满堂支撑架搭设过程中，架体位移和变形情况。（8）使用力矩扳手检查扣件螺栓拧紧力矩值，扣件螺栓拧紧力矩值严格控制在40Nm到65Nn之间。（9）恶劣天气后，必须对脚手架或支撑架全面检查维护后方可恢复使用。（10）连墙件偏离主节点的距离不应大于30Omm°必须采用刚性连墙件。三步三跨或40才范围内必须设置一个连墙件。（11）架体使用过程中，主节点处横向水平杆、直角扣件连接件严禁拆除。架体高度20m以下悬挑式脚手架工程坍塌高处坠落物体打击3（1）钢管与扣件进场前应经过检查挑选，所使用扣件在使用前应清理、加油一次，扣件使用力矩扳手检查扣件螺栓拧紧力矩值，扣件螺栓拧紧力矩值严格控制在40Nm到65N之间。（2）架体在搭设过程中，不得从架子上掉落工具、物品；同时必须保证作业人员自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带等安全防护用品。（3）架体应设置避雷针，分别设置于架体四角的立杆之上，并联通大横杆，形成避雷网络。（4）架体搭设时要保证架体的整体性，不得与净价、升降机一并拉结。（5）架体每搭设完成一层完毕后，经验收合格后方可使用，任何人未经同意不得任意拆除脚手架部件。（6）当作业层高处其下连墙件3m以上，且其上无连墙件时，应增设临时连墙件。（7）各作业层之间设置可靠的防护栏杆，防止坠物伤人。（8）架体搭设到IOm高度时由架子搭设单位进行自检；架子搭设完毕后由搭设单位会同使用单位对整个脚手架进行验收、检查；验收、检查合格后方可投入使用。架体高度20m及以上悬挑式脚手架工程坍塌高处坠落物体打击4（1）钢管与扣件进场前应经过检查挑选，所使用扣件在使用前应清理、加油一次，扣件使用力矩扳手检查扣件螺栓拧紧力矩值，扣件螺栓拧紧力矩值严格控制在40N到65N*之间。（2）架体在搭设过程中，不得从架子上掉落工具、物品；同时必须保证作业人员自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带等安全防护用品。（3）架体应设置避雷针，分别设置于架体四角的立杆之上，并联通大横杆，形成避雷网络。（4）架体搭设时要保证架体的整体性，不得与净价、升降机一并拉结。（5）架体每搭设完成一层完毕后，经验收合格后方可使用，任何人未经同意不得任意拆除脚手架部件。（6）当作业层高处其下连墙件3m以上，且其上无连墙件时，应增设临时连墙件。（7）各作业层之间设置可靠的防护栏杆，防止坠物伤人。（8）架体搭设到Ionl高度时由架子搭设单位进行自检；架子搭设完毕后由搭设单位会同使用单位对整个脚手架进行验收、检查；验收、检查合格后方可投入使用。吊篮脚手架坍塌高处坠落物体打击3（1）吊篮安装必须由经过培训的、取得资质证书的专业人员进行，并严格按方案程序和要求进行安装并进行自检和调试。（2）试运行时升降机构要运行正常，无论上升或下降停机后应制动可靠，即吊篮本体不应出现沿起升（钢线）绳下滑的现象。（3）以大于2.5min的速度猛抽安全（钢丝）绳，安全锁应锁住安全绳，安全保护袋置应灵敏可靠。（4）验收时需控制的项目：钢丝绳：包括起升绳和安全绳，要符合规范GB5972的有关规定，其安全系数K取10；且无损伤（乱丝、毛刺、断丝、压痕、死弯、松散或起鼓等）和锈蚀；由于吊篮升降是沿起升绳和安全绳运行，钢丝绳不得粘有油脂、砂浆或泥土等杂物。、悬挂机构：a、配重块数、重量正确，在配重架上安放牢固（确保运行时不掉落）；b、宽度、挑出长度和支承长度应符合方案上的给定尺寸；c、悬挂机构定位可靠（确保运行时不移位）。安全锁：在有效的标定期限内，动作灵敏可靠。升降装置：升降装置与悬挂机构挑梁连接可靠，爬升机构运转正常无异响。电气系统：各操纵按钮和急停开头灵敏可靠，超重限位和超高限位灵敏灵靠；电源电缆中有接地线，接地线与吊篮本体金属结构连接可靠，测量吊篮的接地电阻，应W4Q。运行试验：将悬吊平台在离地3m的范围内上下运行34次，贴墙滚轮应运转自如，爬升机构运行正常。载荷试验在超过额定载荷时起重限位应切断电源；最后，悬吊平台运行到墙面最高处，超高限位应切断电源O卸料平台坍塌高处坠落物体打击3（1）卸料平台的上部节点，必须位于建筑结构上，不得设置在脚手架等施工设施上。（2）斜拉杆或钢丝绳：满足方案要求设置位置、数量、规格，建筑物锐角口围系钢丝绳应加补软垫物，平台外口略高于内口，卸料平台防护栏杆板应安装牢固。（3）卸料平台吊装前检查纵横梁的焊缝合格后，再进行吊装；平台就位后连接好钢丝绳，吊车松劲卸料平台钢丝绳吃力，检查各节点连接合格后，方能松卸起重吊钩。（4）卸料平台使用时，应有专人负责检查，检查内容：钢丝绳有无锈蚀损坏情况，焊缝是否脱焊,钢梁有无变形，若发现上述情况应立即采取补强措施。（5）操作平台上应在显著位置标明容许荷载，人员和物料总重量严禁超过设计容许荷载。落地钢管扣件式满堂支撑架搭设物体打击坍塌3（1）作业人员在架子上进行搭设作业时，不得单人进行装设较重构配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。（2）满堂支撑架搭设区域地基回填土必须分层回填夯实，地面宜采用IOCm厚C15混凝土硬化。（3）支撑架搭设的间距、步距、扫地杆设置必须执行施工方案。（4）高处作业脚穿防滑鞋、佩戴安全带并保持高挂低用。（5）专人监测满堂支撑架搭设过程中，架体位移和变形情况。（6）每个支惮架架体，必须按规定设置两点防雷接地设施。（7）使用力矩扳手检查扣件螺栓拧紧力矩值，扣件螺栓拧紧力矩值严格控制在40Nm到65Nm之间（8）模板支撑脚手架与外墙脚手架不得连接。附近有带电设施时，保持与带电设备的安全距离。（9）恶劣天气后，必须对支撑架全面检查维护后方可恢复使用。脚手架的验收与维护脚手架的验收与维护高处坠落物体打击坍塌触电1（1）脚手架使用前，对下列项目进行检查验收并定期检查维护，验收合格后挂牌方可使用。（2）检查杆件的设置和连接，连墙件、安全通道等的构设是否符合要求。地基不积水，底板不松动，立杆不悬浮。扣件螺栓是否松动。安全防护设施是否符合要求。检查脚手架接地是否符合要求。同一脚手架门架与配件是否配套。脚手架搭设的技术要求是否在允许偏差范围内。（3）对脚手架每月至少维护一次；恶劣天气后，应对脚手架进行全面维护。脚手架拆除拆除落地钢管扣件式满堂支律架高处坠落物体打3（1）脚手架拆除前，必须确认混凝土强度达到设计和规范要求时，否则严禁拆除模板支撑架；并对脚手架作全面检查，清除剩余材料、工器具及杂物。（2）脚手架拆除前，应综合考虑周围的安全因素，包括柒空线路、外脚手架、地面的设施等各类击坍塌其他伤害障碍物、缆风绳、连墙件、附件、电气装置情况，凡能提前拆除的尽量先拆除。地面应设安全围栏和安全标志牌，并派专人监护，严禁非施工人员入内。拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关扣件时应先通知对方，以防坠落。（3）拆除脚手架时，必须设置安全围栏确定警戒区域、挂好警示标志并指定监护人加强警戒。高处作业人员脚穿防滑鞋、佩戴安全带并保持高挂低用，按规定自上而下顺序（后装先拆，先装后拆），先拆横杆，后拆立杆，逐步往下拆除；不得上下同时拆除；严禁将脚手架整体推倒；架材有专人传递，不得抛扔，并及时清理出现场。（4）在拆除作业过程中，承担具体任务的人员调换时，要将拆除情况交待清楚后方可离开。（5）脚手架如需部分保留时，对保留部分要先加固，并采取其它专项措施经批准后方可实施拆除。（6）六级以上大风或雷雨及霜雪天气等恶劣天气时停止拆除作业。脚手架拆除作业高处坠落物体打击坍塌其他伤害3（1）脚手架拆除前，必须确认混凝土强度达到设计和规范要求时，否则严禁拆除模板支撑架；并对脚手架作全面检查，清除剩余材料、工器具及杂物。（2）脚手架拆除前，应综合考虑周围的安全因素，包括架空线路、外脚手架、地面的设施等各类障碍物、缆风绳、连墙件、附件、电气装置情况，凡能提前拆除的尽量先拆除。地面应设安全围栏和安全标志牌，并派专人监护，严禁非施工人员入内。拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关扣件时应先通知对方，以防坠落。（3）拆除脚手架时，必须设置安全围栏确定警戒区域、挂好警示标志并指定监护人加强警戒。高处作业人员脚穿防滑鞋、佩戴安全带并保持高挂低用，按规定自上而下顺序（后装先拆，先装后拆），先拆横杆，后拆立杆，逐步往下拆除；不得上下同时拆除；严禁将脚手架整体推倒；架材有专人传递，不得抛扔，并及时清理出现场。（4）在拆除作业过程中，承担具体任务的人员调换时，要将拆除情况交待清楚后方可离开。（5）脚手架如需部分保留时，对保留部分要先加固，并采取其它专项措施经批准后方可实施拆除。（6）六级以上大风或雷雨及霜雪天气等恶劣天气时停止拆除作业。
