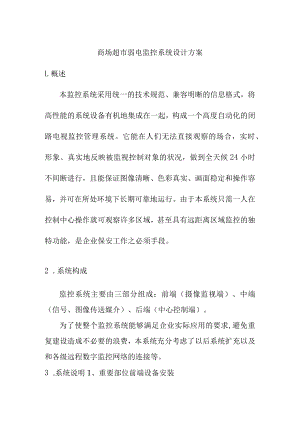

商场超市弱电监控系统设计方案.docx

商场超市弱电监控系统设计方案L概述本监控系统采用统一的技术规范、兼容明晰的信息格式，将高性能的系统设备有机地集成在一起，构成一个高度自动化的闭路电视监控管理系统。它能在人们无法直接观察的场合，实时、形象、真实地反映被监视控制对象的状况，做到全天候24小时不间断进行，且能保证图像清晰、色彩真实、画面稳定和操作容易，并可在所处环境下长期可靠地运行。由于本系统只需一人在控制中心操作就可观察许多区域，甚至具有远距离区域监控的独特功能，是企业保安工作之必须手段。2 .系统构成监控系统主要由三部分组成：前端（摄像监视端）、中端（信号、图像传送媒介）、后端（中心控制端）。为了使整个监控系统能够满足企业实际应用的要求,避免重复建设造成不必要的浪费，本系统充分考虑了以后系统扩充以及和各级远程数字监控网络的连接等。3 .系统说明1、重要部位前端设备安装在商场的出入口、收银台、重要商品区域、走廊等地方安装阵列式红外枪式或者半球摄像机。2、传输网络每个监控点的图像和控制信号，采用高屏蔽视频线缆传送到监控中心。3、社区监控中心每个监控点的图像和控制信号，送到监控中心的多媒体数字监控系统主机上。视频信号通过高清数字硬盘录像机完成对各监控点的录像，并可保存15天左右数据。监控主机可通过现有企业局域网及宽带接入网络，并通过设置访问者密码与权限级别，使企业管理者即可以通过内部局域网监视和控制，也可远程网络监视和控制。4 .系统设计功能1、监控前端设备视频信号，通过电缆送入系统控制主机的AV输入端。2、在本地监控专网及远程网络的分控终端(PC),均可实现满屏显示，也可控制监控前端图像和联动报警。5 .本监控系统功能本监控系统采用集中监视和控制方式，系统具体功能如下：1）多级别用户权限管理2）单画面、四画面、多画面、全屏显示、巡视、手动切换3）任一通道图像均可微调（亮度、对比度、饱和度、色调、声音）支持每个通道的亮度/对比度/饱和度/色调保存和恢复4）可以自定义通道摄像机、报警探头的名称5）录像回放/抓拍：多画面、多种速率、局部放大回放。6）支持单画面和四画面回放时调节亮度/对比度/饱和度/色调7）多种录像方式：手动/自动（定时）/报警/移动检测录像其中画面移动检测可按时段改变灵敏度8）多种文件检索方式：日期、时间、通道、文件、硬盘、报警事件9）可自定义录像文件长度的大小、每个通道的图像质量可以单独设置10）录像文件管理：可以循环录像11）日志管理：多种日志的查询、分类和备份12）多种设防方式：按时段设防/撤防、立即设防/撤防、延时设防13）支持多种报警联动：外部报警设备、视频信号丢失、移动检测录像报警联动输出14）支持多种解码器、快球、快球报警转预置位、鼠标在画面上控制解码器、快球15）网络功能：支持远程监控、远程控制、远程报警复位、远程回放、网络对讲等16）支持支持多播、动态IP、IE浏览6.传输线缆铺设配套部分为了保障所连接设备的要求，我们根据企业提供的平面图纸以及点位分布和连接方案，估算出各种线材的需求量，在线材的铺设和线头的连接上必须符合规范的工艺流程。视频电缆根据传输距离，可采用两种规格的视频线缆，远端可考虑采用75-5的型号，近端可考虑采用75-3的型号，最终目的是为了保证监控中心显示端有良好的视频效果。线槽线管室内走线均采用PVC线管。电源供电所有监控点采用专设线路，统一集中供电（220V）,各摄像机采用独立通过开关电源变压供电（12V）方式，在保证各监控点电压正常同时，实现整个系统电源独立控制目的。其它辅材我们将周全考虑并使用规范连接系统设备使其正常运行还需要的其它所有附属材料。
