国轩新能源智能制造基地及配套项目-110KV变电站工程环境影响报告表.docx

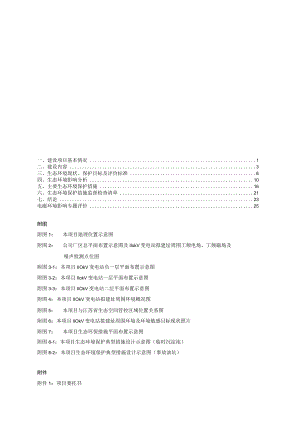

一、建设项目基本情况1二、建设内容3三、生态环境现状、保护目标及评价标准6四、生态环境影响分析10五、主要生态环境保护措施16六、生态环境保护措施监督检查清单21七、结论23电磁环境影响专题评价25附图附图1：本项目地理位置示意图附图2：公司厂区总平面布置示意图及IlokV变电站拟建址周围工频电场、工频磁场及噪声检测点位图附图3-1：本项目IIOkV变电站负一层平面布置示意图附图3-2：本项目IlokV变电站一层平面布置示意图附图3-3：本项目IlOkV变电站二层平面布置示意图附图4：本项目IIOkV变电站拟建址周围环境概况图附图5：本项目与江苏省生态空间管控区域位置关系图附图6：本项目IlOkV变电站拟建址周围环境及环境敏感目标现状照片附图7：本项目生态环保措施平面布置示意图附图8-1：本项目生态环境保护典型措施设计示意图（临时沉淀池）附图8-2：本项目生态环境保护典型措施设计示意图（事故油坑）附件附件1：项目委托书附件2：立项文件附件3:检测报告及相关资质证明附件4：主体工程环评批复附件5：公司厂区土地证附件6：变电站初步设计评审意见一、建设项目基本情况建设项目名称国轩新能源智能制造基地及配套项目-IlOkV变电站工程项目代码2106-320116-04-01-452096建设单位联系人联系方式建设地点南京六合经济开发区六新路以北、龙须湖路以西江苏国轩新能源科技有限公司厂区东部地理坐标（东经118度46分58.393秒，北目:32度18分55340秒）建设项目行业类别五十五、核与辐射161输变电工程用地（用海）面积（m2）/长度（km）永久占地：958.16m2临时占地：Om2建设性质团新建（迁建）口改建口扩建技术改造建设项目申报情形团首次申报项目口不予批准后再次申报项目口超五年重新审核项目口重大变动重新报批项目项目审批（核准/备案）部门（选填）南京市六合区发展和改革委员会项目审批（核准/备案）文号（选填）六发改备（2021）254号总投资（万元）4000环保投资（万元）20环保投资占比（）0.5%施工工期6个月是否开工建设团否口是：专项评价设置情况电磁环境影响专题评价根据环境影响评价技术导则输变电（HJ24-2020）,报告表设置了电磁环境影响专题评价。规划情况无规划环境影响评价情况无规划及规划环境影响评价符合性分析无其他符合性分析本项目评价范围不涉及国家公园、自然保护区、风景名胜区、世界文化和自然遗产地、海洋特别保护区、饮用水水源保护区等建设项目环境影响评价分类管理名录（2021年版）第三条（一）中的环境敏感区。对照江苏省国家级生态保护红线规划（苏政发201874号）及江苏省生态空间管控区域规划（苏政发2020l号），本项目评价范围内不涉及国家级生态保护红线和江苏省生态空间管控区域。本项目符合江苏省及南京市“三线一单”(不占用生态保护红线、环境质量底线、资源利用上线和生态环境准入清单)的要求。本项目IlOkV变电站位于江苏国轩新能源科技有限公司厂区东部，该厂区用地已取得不动产权登记证，详见附件5。项目实施符合相关规划，项目的建设符合当地城镇发展的规划要求。本项目变电站选址避开了自然保护区等环境敏感区，变电站选址已按终期工程考虑进出线走廊规划。变电站所在区域不涉及0类声环境功能区，11OkV变电站位于江苏国轩新能源科技有限公司厂区内，不新增占地，变电站选址满足输变电建设项目环境保护技术要求(HJ1113-2020)要求。二、建设内容地理位置江苏国轩新能源科技有限公司智能制造基地厂区位于南京六合经济开发区六新路以北、龙须湖路以西，本项目拟建IlokV变电站位于江苏国轩新能源科技有限公司厂区东部，本项目地理位置示意图见附图Io项目组成及规模2.1 项目由来江苏国轩新能源科技有限公司智能制造基地厂区总占地面积484亩，主要建设锂离子电池生产项目，产能为20GWho因厂区用电需要，江苏国轩新能源科技有限公司拟在厂区内新建1座IlOkV电压等级的变电站。为满足公司厂区电力输入，江苏国轩新能源科技有限公司建设2回IlOkV电缆线路由本项目IIOkV变电站接入IIOkV光明变。国轩IlOkV变电站外线工程已委托江苏润环环境科技有限公司单独编制环评，不在本次环评评价范围内。2.2 建设内容新建1座UOkV变电站，户内布置。新建2台主变，容量为2×63MVA,远景规模不变，电压等级110/IOkV。IlOkV电缆进线2回，IOkV电缆出线24回，远景规模不变。2.3 项目组成及规模项目组成及规模见表2-E表2-1项目组成及规模一览表项目组成规模及主要工程参数类别工程构成主体匚程HOkV变电站主变为户内布置，设综合楼栋。主变压器新建2台主变，容量为2X63MVA,远景规模不变。配电装置IlOkV配电装置采用户内GIS布置。具'1'补偿装置2台主变每台主变配置2x6MVar成套电容器补偿装置，共2x(2×6)Mvar；远景规模不变。进出线规模IlokV电缆进线2回，IOkV电缆出线24回，远景规模不变。辅助程供水引接市政自来水供水排水雨污分流，地面雨水收集后至雨水井，自动排出；生活污水经化粪池预处理后通过园区污水管网接入六合区雄州污水处理厂集中处理；综合楼综合楼建筑面积2367.78m2环保工程事故油坑每台主变下方设事故油坑，单个油坑容积为32m依托化粪池依托厂区内化粪池危废暂存间危废暂存间位于公司厂区中部甲类仓库西部，面积约为247.5m2_L程运行期人员生活污水处理设施变电站有人值班，日常值班人员产生的少量生活污水经化粪池预处理后通过园区污水管网接入六合区雄州污水处理厂集中处理。临时工程施工营地变电站施工生产生活区和办公场地依托本项目主体工程，不增加临时占地，施工结束后恢复原有地貌。临时施工场地临时施工场地主要为材料场、堆渣场、施工废水沉淀池、临时化粪池、洗车平台等，依托本项目主体工程，不增加临时占地。临时施工道路本项目交通利用项目周边已有的道路。总平面及现场布置2.4 平面布置变电站平面布置本项目变电站采用户内型布置，整个变电站设有一栋综合楼。综合楼地下一层为电缆夹层，该层设置了主变油坑；综合楼一层北部从西到东依次为：备品间、门卫、IokV开关室；一层南部从西到东依次为：1OkV配电装置室、1#主变室、1#主变散热室、2#主变室、2#主变散热室；二层北部从西到东依次为：备品间、1#电容器室、2#电容器室、二次设备室。每台主变下方均设有事故油坑，单个油坑容积为32m3°变电站综合楼平面布置图见附图3-1附图3-3。2.5 现场布置本项目变电站拟设置1处施工营地，依托本项目主体工程，不增加临时占地，设有办公室、生活区等。临时施工场地主要为材料场、堆渣场、施工废水沉淀池、临时化粪池、洗车平台等，依托本项目主体工程，不增加临时占地。临时施工道路：木项目交通利用项目周边已有的道路。施工方案2.6施工方案工程的施工方案如下：本期新建变电站工程，施工内容主要包括站址四通一平、地基处理、土石方开挖、土建施工及设备安装等几个阶段。变电站在施工过程中采用机械施工和人工施工相结合的方法。四通一平：变电站拟建址地块需进行场地平整和道路通畅，供电和供水需现场开挖沟槽。地基处理：采用垫层法、强夯法、振冲法等使地基牢固，使其能够承受变电站建筑物荷载。土石方开挖：采用机械和人工结合开挖基槽并修整边坡，之后排水沟排水，进行标高、轴线复核，放样后人工修平、基底夯实。土建施工及设备安装：采用人工开挖基槽，钢模板浇制基础，采用钢筋混凝土及浆砌破混相结合，钢管人字柱及螺栓角钢梁构架均在现场组装，采用吊车；设备支架为浇制基础，预制构件在现场组立。本项目产污环节主要集中在变电站土建施工阶段，主要的污染因子为施工扬尘、施工噪声、施工废水、固废。无其他三、生态环境现状、保护目标及评价标准3.1 生态功能区划对照全国生态功能区划(修编版)(原环境保护部公告2015年第61号)，本项目所在区域生态功能大类为人居保障，生态功能类型为大都市群。对照省政府关于印发江苏省主体功能区规划的通知(苏政发2014J20号)，南京六合区的主体功能区为重点开发区域。对照南京市主体功能区实施规划(宁政发(2017)166号)，本项目所在区域属于重点开发区域。3.2 土地利用类型、植被类型及野生动植物生态环境现状本次环评参照土地利用现状分类标准，根据实地调查结果，本项目位于江苏国轩新能源科技有限公司厂区内，项目所在区域土地利用类型为工业用地，动物主要为昆虫及小型野生动物。对照国家重点保护野生植物名录(2021版)，项目所在区域无珍稀保护野生植物。对照国家重点保护野生动物名录(2021)版，项目所在区域无重点保护野生动物。3.3 环境状况本项目运行期主要涉及的环境要素为电磁环境和声环境，本次环评对电磁环境和声环境进行了现状监测。3.3.1 电磁环境电磁环境现状监测结果表明，本项目IlOkV变电站拟建址周围各测点处的工频电场强度为0140Vm2.434Vm,工频磁感应强度为0.0057T0.0063T,变电站拟建址周围环境敏感目标测点处工频电场强度为0.243Vm0.422Vm,工频磁感应强度为0.0059T0.0061T,所有测点均能够满足电磁环境控制限值(GB8702-2014)表1中工频电场400OV/m、工频磁场100T公众曝露限值要求。电磁环境质量现状评价详见电磁环境影响专题评价。3.3.2 声环境(1)监测因子、监测方法监测因子：等效A声级监测方法：工业企业厂界环境噪声排放标准(GB12348-2008)(2)监测点位布设江苏国轩新能源科技有限公司四周厂界布设4个噪声现状测点。监测点位示意图见附图2(3)监测时间、监测天气和监测仪器监测单位：江苏玖清玖蓝环保科技有限公司监测时间：2022年3月28日监测天气：晴，温度：昼间：23.4C,夜间9.6；湿度：昼间38.1%,夜间46.2 %；风速昼间：0.48ms,夜间：0.94ms监测仪器：AWA5688声级计(设备编号：J0917)校准有效期：2021年7月7日至2022年7月6日测量范围：25dB(A)133dB(A)声校准器型号：AWA6221B(设备编号：JlOl7)校准有效期：2021年7月7日至2022年7月6日噪声监测结果见表3-1及附件3检测报告。表3.1江苏国轩新能源科技有限公司四周厂界声环境现状测点序号测点描述监测结果IeqdB(A)执行标准dB(A)昼间夜间1江苏国轩新能源科技有限公司东侧厂界外Im处56482类(60/50)2江苏国轩新能源科技有限公司南侧厂界外Im处56463江苏国轩新能源科技有限公司西侧厂界外Im处52474江苏国轩新能源科技有限公司北侧厂界外Im处5846由表3-1监测结果可知，江苏国轩新能源科技有限公司四周厂界外Im处昼间噪声为52dB(A)58dB(A),夜间噪声为46dB(A)-48dB(A),所有测点均能满足工业企业厂界环境噪声排放标准(GB12348-2008)2类标准要求。与项目有关的 原有 环境 污染 和生 态破 坏问 题46.3 关工程环保手续履行情况江苏国轩新能源科技有限公司国轩新能源智能制造基地及配套项目于2022年4月25日取得南京市生态环境局环评批复(宁环(六)建202217号)，国轩新能源智能制造基地及配套项目正在建设中，环评批复详见附件4。46.4 项目原有污染情况本项目为新建项目，无与项目有关的原有环境污染和生态破坏问题。现状监测结果表明，本项目周围电磁环境、声环境各评价因子均满足相应标准要求。生态环境保护目标3.6 生态保护目标根据环境影响评价技术导则输变电(HJ24-2020),IlOkV变电站生态环境影响评价范围为站场边界或围墙外50Om内。本项目评价范围不涉及环境影响评价技术导则生态影响(HJ19-2022)中的生态敏感区及其他需要保护的物种、种群、生物群落及生态空间等。本项目未进入建设项目环境影响评价分类管理名录(2021年版)第三条(一)中的环境敏感区。对照江苏省国家级生态保护红线规划(苏政发(2018)74号)，本项目评价范围内不涉及江苏省国家级生态保护红线。对照江苏省生态空间管控区域规划(苏政发(2020)1号)，本项目评价范围内不涉及江苏省生态空间管控区域。3.7 电磁环境敏感目标根据环境影响评价技术导则输变电(HJ24-2020)中表3,本项目IlOkV变电站电磁环境影响评价范围见表3-2o表3-2电磁环境影响评价范围评价对象评价范围UOkV变电站站界外30m范围内的区域根据环境影响评标包括住宅、学校、医根据现状调查，本J为江苏国轩新能源科技彳体见表3-3O介技术导则输变电(HJ24-2020),电磁环境敏感目院、办公楼、工厂等有公众居住、工作或学习的建筑物。页目IlokV变电站评价范围内有2处电磁环境敏感目标，自限公司3#仓库及3#厂房。本项目电磁环境敏感目标具S3-3本项目电磁环境敏感目标一览表序号工程环境敏感目标名称及规模最近距离及方位房屋类型房屋高度环境质量要求1HOkV变电站3#仓库，1栋西侧,约25mI层平顶13mD23#厂房，1栋北侧,约20m1层平顶13mD注：D表示电磁环境质量要求为工频电场V4000V7m、工频磁场VloOT03.8声环境保护目标根据环境影响评价技术导则声环境(HJ2.4-2021),本项目UOkV变电站声环境影响评价范围见表3-4o表34声环境影响评价范围评价对象评价范围IIokV变电站变电站所在厂区围墙外20Om范围内的区域根据环境影响评，指依据法律、法规、标根据现状调查，本价技术导则声环境(HJ2.42021),声环境保护目标准政策等确定的需要保持安静的建筑物及建筑物集中区。项目评价范围内无声环境保护目标。评价标准3.9 环境质量标准(1)声环境根据江苏国轩新能源科技有限公司国轩新能源智能制造基地及配套项目环评报告，本项目所在区域位于声环境功能区2类区，声环境执行声环境质量标准(GB3096-2008)2类标准：昼间噪声限值为60dB(A),夜间噪声为50dB(A)o(2)电磁环境工频电场、工频磁场执行电磁环境控制限值(GB8702-2014)表1中频率为50HZ所对应的公众曝露控制限值，即工频电场强度限值：4000Vm；工频磁感应强度限值：100T<,3.10 污染物排放标准施工场界环境噪声排放标准：执行建筑施工场界环境噪声排放标准(GB125232011),即昼间70dB(A),夜间55dB(A)o厂界环境噪声排放标准：江苏国轩新能源科技有限公司四周厂界执行工业企业厂界环境噪声排放标准(GB12348-2008)2类标准：昼间为60dB(A),夜间为50dB(A)o其他无四、生态环境影响分析施工期生态环境影响分析本项目施工期主要污染因子为：噪声、扬尘、废水、固废，此外主要环境影响还表现为对生态的影响。(1)施工噪声环境影响分析本项目施工会产生施工噪声，主要有运输车辆的噪声以及施工中各种机具的设备噪声等。变电站施工噪声主要来自于变电站土建施工及设备安装阶段；线路施工过程中，挖掘机等设备会产生一定的机械噪声。通过查阅资料设备噪声源值可知，变电站施工过程中所使用的设备噪声源声级见表4-Io表41主要施工机械噪声声源及场界噪声限值单位：dB(A)设备名称距设备距离(m)等效A声级dB(A)建筑施工场界环境噪声排放标准(GB12523-2011)昼间夜间挖掘机5857055挖钻机59()7055运输车辆5867055根据环境影响评价技术导则声环境(HJ2.4-2021),施工噪声预测计算公式如下：La(r)=La(ro)-20Ig(rro)式中：La()距声源r处的A声级，dB；La(o)参考位置ro处的A声级，dBo根据施工使用情况，利用表4-1中主要施工机械噪声水平类比资料作为声源参数，根据施工噪声预测计算公式进行厂界施工噪声贡献值预测，结果见表4-2O表4-2距各声源不同距离处施工厂界环境噪声排放值单位：dB(A)设备名称距声源距离IOm20m50m63mIOOm150m挖掘机797365635955.5挖钻机847870686460.5运输车辆807466646056.5根据施工现场机械噪声影响类比调查分析，通常情况下，施工噪声昼间50m内基本能达标，夜间则需150-20Om才能达标。本项目周围50m内无居民，对环境影响较小。工程施工需在昼间进行，禁止夜间施工，因此在施工期间的噪声控制上，建议采取以下措施：本项目施工时通过采用低噪声施工机械设备，控制设备噪声源强：设置围挡，削弱噪声传播；在高噪声设备周围设置隔声设施及掩蔽物；施工机械应尽可能放置于对厂界外造成影响最小的地点；加强施工管理，文明施工，禁止夜间施工等措施最大程度减轻施工噪声对周围环境的影响，以满足建筑施工场界环境噪声排放标准（GB125232011）的要求。本项目施工量小、施工时间短，对环境的影响是小范围的、短暂的，随着施工期的结束，其对环境的影响也将随之消失，对周围声环境影响较小。（2）施工扬尘环境影响分析施工扬尘主要来自土建施工的开挖作业、建筑装修材料的运输装卸、施工现场内车辆行驶时产生的扬尘等。施工过程中，车辆运输散体材料和废弃物时，必须密闭，避免沿途漏撒；加强材料转运与使用的管理，合理装卸，规范操作；对进出施工场地的车辆进行冲洗、限制车速，减少或避免产生扬尘；施工现场设置围挡，施工临时中转土方以及弃土弃渣等要合理堆放，可定期洒水进行扬尘控制；设置洗车平台，完善排水设施，防止泥土粘带；施工结束后，按“工完料尽场地清”的原则立即进行空地硬化和覆盖，减少裸露地面面积。通过采取上述环保措施，本项目施工扬尘对周围环境影响较小。（3）施工废水环境影响分析本项目施工过程中产生的废水主要为少量施工废水和施工人员的生活污水。施工废水主要包括机械设备的冲洗废水，含有石油类污染物和大量悬浮物，施工期间废水排入临时沉淀池，去除悬浮物后的废水循环使用不外排，沉渣定期清理。施工人员产生的生活污水经临时化粪池处理后，及时清理。通过采取上述环保措施，施工过程中产生的废水不会影响周围水环境。（4）施工固体废物环境影响分析施工期固体废物主要为建筑垃圾及生活垃圾两类。施工产生的建筑垃圾若不妥善处置会产生水土流失等环境影响，产生的生活垃圾若不妥善处置则不仅污染环境而且破坏景观。施工过程中的建筑垃圾和生活垃圾分别收集堆放；弃土弃渣尽量做到土石方平衡，对于不能平衡的弃土弃渣委托渣土公司清运，生活垃圾由环卫部门及时清运。通过采取上述环保措施，施工固废对周围环境影响很小。(5)施工期生态环境影响分析本项目变电站建设对生态环境的影响主要为土地占用、植被破坏和水土流失。土地占用本项目对土地的占用主要是变电站的永久占地及施工期的临时占地。本项目永久占地面积约为958.16m2,临时占地依托本项目主体工程，不增加临时占地。材料运输过程中，拟充分利用现有公路，减少临时便道；材料运至施工场地后，应合理布置；施工后及时清理现场，尽可能恢复原状地貌。对植被的影响本项目施工时，需对拟建变电站处进行土地开挖。项目建成后，对变电站临时施工占地及时进行固化或绿化处理，对周围生态环境影响很小。水土流失在土建施工时土石方开挖、回填以及临时堆土等，若不妥善处置均会导致水土流失。施工时通过先行修建挡土墙、排水设施；合理安排施工工期，避开雨季土建施工；施工结束后对临时占地采取工程措施恢复水土保持功能等措施，最大程度的减少水土流失。综上所述，通过采取上述施工期污染防治措施，并加强施工管理，本项目施工期的环境影响较小。营生环影分斤运期态境响木(1)工频电场、工频磁场电磁环境影响分析详见电磁环境影响专题评价。通过定性分析可知，本项目IlOkV变电站周围的工频电场强度、工频磁场强度能够满足电磁环境控制限值(GB8702-2014)的要求。(2)噪声本项目为UOkV变电站项目。变电站声源分析变电站运行噪声源主要来自主变压器，本项目IIOkV变电站建设2台主变，主变容量为2×63MVAO经建设单位跟拟购变压器厂家核实，距离单台主变外壳1.0m处的等效A声级不大于60dB(A),本次环评以60dB(A)计。变电站噪声源与所在厂界最近距离根据IlOkV变电站平面布置图及变电站所在江苏国轩新能源科技有限公司厂区平面布置图，变电站主变距离公司厂区厂界的最近距离见下表。表43变电站主变距厂区厂界最近距离一览表名称主变距离厂区厂界最近距离(m)东侧南侧西侧北侧主变室42553295328预测模式本项目主变为户内布置，主变室采用隔声门窗，墙体使用吸声材料，主变室吸声材料阻隔噪声IOdB(A)。根据环境影响评价技术导则声环境(HJ2.4-2021)中附录B“B.1.3室内声源等效室外声源声功率级计算方法”，将位于室内的声源(主变)等效为室外面声源，再根据附录A“A31.3面声源的几何发散衰减”计算变电站主变对厂界的噪声贡献值、预测值。计算结果本项目变电站投运后，江苏国轩新能源科技有限公司四周厂界噪声排放贡献值、预测值见表4-40表4-4变电站运行后厂界噪声预测结果(单位dB(A)预测点现状值2台主变噪声贡献值噪声预测值标准是否符合标准东侧厂界昼间5628.056.060符合夜间4848.150南侧厂界昼间569.156.060符合夜间4646.050西侧厂界昼间5211.152.060符合夜间4747.050北侧厂界昼间5813.458.()60符合夜间4646.050根据预测结果可知，本项目IlOkV变电站建设2台主变运行后，江苏国轩新能源科技有限公司四周厂界噪声贡献值为9.1dB(A)28.0dB(A),四周厂界昼间噪声预测值为520dB(A)58.OdB(A),夜间噪声预测值为46.0dB(A卜48.IdB(A),能够满足工业企业厂界环境噪声排放标准(GB12348-2008)2类标准要求。(3)生活污水变电站有人值班，日常值班人员产生的少量生活污水经化粪池预处理后通过园区污水管网接入六合区雄州污水处理厂集中处理。(4)固废变电站有人值班，日常值班人员产生的少量生活垃圾设置分类收集垃圾箱，分类收集后由环卫部门定期清理，不外排，不会对周围的环境造成影响。江苏国轩新能源科技有限公司危废暂存间位于公司厂区中部甲类仓库西部，面积约为247.5m2,贮存场所已按照危险废物贮存污染控制标准(GB18597-2001)及其修改单的相关要求正在建设中。变电站内的蓄电池是直流系统中不可缺少的设备，更换频率一般为8年，废弃的铅蓄电池属于国家危险废物名录(2021年版)中的编号为HW31(900-052-31)的危险废物。变电站内的变压器在维护、更换和拆解过程中会产生少量废变压器油，产生的废变压器油属于国家危险废物名录(2021年版)中的编号为HW08(900-220-08)的危险废物。IlOkV变电站更换下来的废弃铅蓄电池及变压器在维护、更换和拆解过程中产生的少量废变压器油暂存在危废暂存间内，委托有资质的单位回收处理。(5)环境风险本项目的环境风险主要来自变压器油。变压器油是由许多不同分子量的碳氢化合物组成，即主要由烷煌、环烷煌和芳香煌组成。主要风险是泄漏的事故油及事故油污水对周围环境造成污染。本项目IlOkV变电站为户内布置，每台主变下方设有挡油设施事故油坑，单个油坑容积为32m3,经建设单位跟拟购变压器厂家核实，单台主变压器油重最大为17.2t(约19.2m3),事故油坑容积能够容纳100%变压器油。事故油坑设计满足火力发电厂与变电站设计防火标准(GB50229-2019)中“6.7.7户内单台总油量为IOOkg以上的电气设备，应设置挡油设施及将事故油排至安全处的设施。挡油设施的容积宜按油量的20%设计。当不能满足上述要求时，应设置能容纳全部油量的贮油设施”要求。变电站运行期正常情况下，变压器无漏油产生。事故油坑采取防渗防漏措施，底部及四周密闭，确保事故油及油污水在贮存过程中不会渗漏。运行期一旦发生事故，事故油及油污水经事故油坑收集后，事故油回收处理，事故油污水交由向所在地生态环境行政主管部门登记申报并委托有资质的单位回收处理，不外排。本项目为输变电项目，主要涉及的环境要素为生态环境、电磁环境、声环境。本项目评价范围不涉及环境影响评价技术导则生态影响（HJl9-2022）中的重要物种、生态敏感区及其他需要保护的物种、种群、生物群落及生态空间等、不涉及建设项目环境影响评价分类管理名录（2021年版）第三条（一）中的环境敏感区、不涉及江苏省国家级生态保护红线和江苏省生态空间管控区域。项目建设符合江苏省及南京市“三线一单”（生态保护红线、环境质量底线、资源利用上线和生态环境准入清单）的要求，项目建设不受以上生态敏感区、环境敏感区、江苏省国家级生态保护红线、江苏省生态空间管控区域及江苏省及常州市“三线一单”制约。项目建设对周围生态环境影响很小。选选环合性址线境理分本项目变电站选址避开了自然保护区等环境敏感区，变电站选址已按终期工程考虑进出线走廊规划。变电站所在区域不涉及。类声环境功能区，IlOkV变电站位于江苏国轩新能源科技有限公司厂区内，不新增占地，变电站选址满足输变电建设项目环境保护技术要求（HJliI3-2020）要求。通过理论预测可知，本项目IlOkV变电站投运后产生的噪声能够满足相关的标准限值。通过定性分析可知，本项目UOkV变电站投运后产生的工频电场、工频磁场能够满足相关的标准限值，变电站周围敏感目标处工频电场、工频磁场亦能够满足相关的标准限值，对周围环境影响很小。综上所述，本项目的建设具有环境合理性，对周围环境影响较小。五、主要生态环境保护措施施工单位应当严格执行施工现场环境保护的相关规定，建立相应的责任管理制度，制定各项污染防治方案。建设单位应加强对施工现场环保措施落实的监督检查。5.1 施工噪声环境影响防控措施项目施工时通过采用低噪声施工机械设备，控制设备噪声源强；设置围挡，削弱噪声传播；加强施工管理，文明施工，禁止夜间施工等措施最大程度减轻施工噪声对周围环境的影响，以满足建筑施工场界环境噪声排放标准(GB12523-2011)的要求。5.2 施工扬尘环境影响防控措施施工期生态环境保护措施施工过程中，车辆运输散体材料和废弃物时，必须密闭，避免沿途漏撒；加强材料转运与使用的管理，合理装卸，规范操作；对进出施工场地的车辆进行冲洗、限制车速，减少或避免产生扬尘；施工现场设置围挡，施工临时中转土方以及弃土弃渣等要合理堆放，可定期洒水进行扬尘控制；施工结束后，按“工完料尽场地清”的原则立即进行空地硬化和覆盖，减少裸露地面面积。5.3 施工废水环境影响防控措施施工期间废水排入临时沉淀池，去除悬浮物后的废水循环使用不外排，沉渣定期清理。施工人员产生的生活污水经临时化粪池处理后，及时清理。5.4 施工固体废物环境影响防控措施施工过程中的建筑垃圾、生活垃圾分类存放，弃土弃渣尽量做到土石方平衡，对于不能平衡的弃土弃渣委托渣土公司清运；生活垃圾由环卫部门及时清运。5.5 施工期生态环境影响防控措施本项目建设对生态环境的影响主要为土地占用、植被破坏和水土流失。(1) 土地占用材料运输过程中，应充分利用现有公路，减少临时便道；材料运至施工场地后，应合理布置，减少临时占地；施工后及时清理现场，尽可能恢复原状地貌。(2)对植被的影响本项目施工时，仅对拟建变电站处土地进行土地开挖，建成后，对拟建变电站及临时施工占地及时进行固化或绿化处理。(3)水土流失施工时通过先行修建挡土墙、排水设施；合理安排施工工期，避开雨季土建施工；施工结束后对临时占地采取工程措施恢复水土保持功能等措施，最大程度的减少水土流失。本项目施工期采取的生态环境保护措施和大气、水、噪声、固废污染防治措施的责任主体为施工单位，建设单位具体负责监督，确保措施有效落实；经分析，以上措施具有技术可行性、经济合理性、运行稳定性、生态保护的可达性，在认真落实各项污染防治措施后，本项目施工期对生态、大气、地表水、声环境影响较小，固体废弃物能妥善处理，对周围环境影响较小。5.6 电磁环境影响防控措施变电站采用户内型布置，11OkV配电装置采用户内GlS布置，主变及电气设备合理布局，保证导体和电气设备安全距离，设置防雷接地保护装置，降低静电感应的影响。5.7 声环境影响防控措施本项目变电站主变采用户内布设，采取优化设计方案，选用低噪声主变，采取合理布局等隔声、降噪措施降低变电站的运行噪声。运营期生态环境保护措施5.8 水环境污染防治措施变电站有人值班，日常值班人员产生的少量生活污水经化粪池预处理后通过园区污水管网接入六合区雄州污水处理厂集中处理。5.9 固体废物污染防治措施变电站有人值班，日常值班人员产生的少量生活垃圾设置分类收集垃圾箱，分类收集后由环卫部门定期清理，不外排，不会对周围的环境造成影响。江苏国轩新能源科技有限公司危废暂存间位于公司厂区中部甲类仓库西部，面积约为247.5m2o变电站内的蓄电池是直流系统中不可缺少的设备，废弃的铅蓄电池属于国家危险废物名录中的编号为HW49(900-044-49)的危险废物。IIOkV变电站更换下来的废弃铅蓄电池暂存在危废暂存间内，委托有资质的单位回收处理。变电站内的变压器在维护、更换和拆解过程中会产生少量废变压器油，产生的废变压器油属于国家危险废物名录中的编号为HW08(900-220-08)的危险废物。废变压器油暂存在危废暂存间内，委托有资质的单位回收处理。5. 10环境风险控制措施变电站运行期正常情况下，变压器无漏油产生。一旦发生事故，事故油及油污水经事故油坑收集后，通过排油管道排入事故油坑，事故油回收处理，事故油污水交由有相应资质的单位处理处置，不外排。事故油坑及排油管道均采取防渗防漏措施，确保事故油及油污水在贮存过程中不会渗漏。针对本项目范围内可能发生的突发环境事件，应按照国家有关规定制定突发环境事件应急预案，并定期演练。5.11 生态环境保护措施运行期做好环境保护设施的维护和运行管理，加强巡查和检查，强化设备检修维护人员的生态环境保护意识教育，并严格管理，避免对项目周边的自然植被和生态系统的破坏。5.12 环境监测计划根据项目的环境影响和环境管理要求，制定了环境监测计划。由建设单位委托有资质的环境监测单位进行监测。具体监测计划见表5-K表51环境监测计划序号名称内容I工频电场工频磁场点位布设变电站四周站界外5m处及敏感目标处监测项目工频电场、工频磁场监测方法交流输变电工程电磁环境监测方法(试行)(HJ681-2013)监测频次和时间结合竣工环境保护验收监测一次有环保投诉或运行条件变化根据需要进行监测。2噪声点位布设江苏国轩新能源科技有限公司四周厂界外Im处监测项目等效连续A声级监测方法工业企业厂界环境噪声排放标准(GB12348-2008)监测频次和时间结合竣工环境保护验收监测一次；有环保投诉时监测；主要声源设备大修前后，应对变电项目所在厂区厂界排放噪声进行监测，监测结果向社会公开本项目运营期采取的生态环境保护措施和电磁、噪声污染防治措施的责任主体为建设单位，建设单位应严格依照相关要求确保措施有效落实；经分析，以上措施具有技术可行性、经济合理性、运行稳定性、生态保护的可达性，在认真落实各项污染防治措施后，本项目运营期对生态、电磁、声环境影响较小，对周围环境影响较小。其他5.13监测管理(1)输变电项目环境管理规定对输变电工程，建设单位应指派人员具体负责执行本项目有关的环境保护对策措施，并接受有关部门的监督和管理。监理单位在施工期间应加强对施工单位环境保护对策措施落实情况的监督和管理。(2)环境管理内容施工期的环境管理监督施工单位加强施工噪声、施工扬尘及土地占用和植被保护等的管理。运行期的环境管理建设单位的兼职环保人员对输变电工程的建设、生产全过程实行监督管理，其主要工作内容如下：a负责办理建设项目的环保报批手续。b参与制定建设项目环保治理方案和竣工验收等工作。C在建设项目投运后，负责组织实施环境监测计划。环保投资本项目总投资约为4000万元，其中环保投资约为20万元，占项目总投资的0.5%,主要用于生态恢复、水土保持。具体见表5-2。表5-2项目环保投资一览表项目实施时段环境要素污染防治措施环保投资(万元)施工期生态环境合理进行施工组织，控制施工用地，减少土石方开挖，减少弃土，保护表土，针对施工临时用地进行生态恢复3大气环境施工围挡、遮盖、定期洒水2声环境低噪声施工设备3固体废弃物生活垃圾、建筑垃圾清运2地表水环境临时化粪池、临时沉淀池，定时清理O运行期电磁环境变电站采用户内布置，主变及电气设备合理布局，保证导体和电气设备安全距离，设置防雷接地保护装置，降低静电感应的影响，3IIokV配电装置采用户内GIS布置声环境变电站采用户内布置，主变室采用隔声门窗，墙体使用吸声材料，并选用低噪声主变降低其对厂界噪声的影响贡献值运行阶段做好设备维护，加强运行管理，定期开展变电站声环境监测，本项目变电站主变等主要声源设备大修前后，对变电工程厂界排放噪声进行监测，监测结果向社会公开
