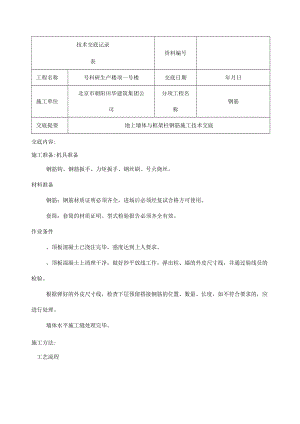

技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容:施工准备:机具准备钢筋钩、钢筋扳手、力矩扳手、钢丝刷、号火烧丝。材料准备钢筋：钢筋材质证明必须齐全，进场后必须经复试合格方可使用。套筒：套筒的材质证明、型式检验报告必须齐全有效。作业条件、顶板混凝土已浇注完毕，强度达到上人要求。、顶板混凝土上清理干净，做好抄平放线工作，弹出柱、墙的外皮尺寸线，并通过验线员的检验。根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求的，应进行处理。墙体水平施工缝处理完毕。施工方法:工艺流程墙体钢筋绑扎流程：测量放线f调整位移钢筋钢筋直螺纹连接绑扎暗柱钢筋f绑扎连梁钢筋f绑扎控制墙体立筋位置的水平梯子筋f绑扎控制水平筋位置的竖向梯子筋f绑扎墙体竖向钢筋绑扎墙体水平筋框架柱钢筋绑扎流程：修整柱钢筋f套箍筋f滚压直螺纹套筒连接竖向受力筋f画箍筋间距线f绑扎箍筋绑扎定位梯与塑料卡f自检f隐检主要施工工序的施工方法墙体钢筋绑扎操作工艺与要点测量放线：底板（楼板）混凝土强度达到后，测量人员依据轴线控制网将轴线投测到楼面上，并将墙身线、模板控制线、门口、窗洞口放出。调整钢筋位移：首先用钢丝刷子将钢筋上的混凝土浮浆清理干净，钢筋工人依据墙身线将位移钢筋按照：的角度调整到位。暗柱钢筋直螺纹连接：将暗柱钢筋进行直螺纹连接，连接方法与要求见钢筋直螺纹连接技术交底。审核人交底人接受交底人本表由施工单位填写。技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公分项工程名钢筋司称交底提要地上墙体与框架柱钢筋施工技术交底交底内容：绑扎暗柱钢筋：按照箍筋的数量将箍筋套入暗柱钢筋上，箍筋弯钩折合处沿柱子竖向交错布置，在暗柱钢筋上用粉笔划出箍筋间距，然后将已套好的箍筋向上移动，从上到下用缠扣绑扎牢固。箍筋与主筋交接处均要绑扎，箍筋与主筋垂直。箍筋处设拉钩时，拉钩钩住主筋。绑扎连梁钢筋：暗柱钢筋绑扎完成后，吊靠垂直，合格后绑扎连梁钢筋，穿好连梁主筋，按照箍筋数量套好箍筋，箍筋弯钩叠合处在梁中交错布置。在梁主筋上划好在、箍筋间距，用缠扣将箍筋依次绑扎牢固，箍筋与主筋垂直，第一道箍筋距暗柱边mm,并在暗柱主筋内侧mm处设置一道抗震箍筋。绑扎控制墙体立筋位置的水平梯子铁：为了保证墙体竖向钢筋的位置与间距，设置辅助水平梯子铁，辅助梯子铁做法与尺寸见“钢筋加工技术交底”,在墙体模板安装完以后，在模板上部继续安装梯子铁，避免浇筑混凝土时钢筋产生位移。绑扎墙体竖向钢筋：将墙体竖向钢筋与下层墙体的插筋绑扎牢固，其搭接部位在上、中、下三个部位绑扎牢固；钢筋采用直螺纹连接，连接方法与要求见“钢筋滚压直螺纹连接技术交底”。墙体立筋要与水平梯子铁临时绑扎牢固，立筋第一根钢筋距暗柱边上Imn处。墙体钢筋的长度、伸出底板（楼板）的高度见下图Im翱®嘘卜.室底板面z/机械匪按具/彦虬基砒面、用于蚓或地下室底板时J、;一应伸到基础底板底.钢筋直径016钢筋直径2«6墙体竖筋连接审核人交底人接受交底人本表由施工单位填写。技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容：绑扎墙体水平筋：由上而下绑扎墙体水平筋，绑扎采用十字花扣，每米左右绑扎一个缠扣，为了保证钢筋的绑扎质量与其绑丝不露出混凝土面，绑扎钢筋时人要站在被绑扎钢筋的对面使绑扣朝里或者随着绑扎完成将剩余丝尾弯入墙体立筋里。暗柱的第一道箍筋距楼面为，墙体的第一道水平筋距楼面为mm。墙体绑扎施工后，应根据专业施工预留洞口，加设好洞口附加筋，做到不遗漏。保护层：墙体、框架柱采用塑料垫圈作保护层，墙体为mm,框架柱为，间距，梅花型布置。垫块用绑丝和墙、柱筋绑扎牢固，防止脱落。外墙内设置直径,间距的拉钩，梅花型布置；剪力墙设直径,间距的拉钩，梅花型布置。墙体钢筋的锚固与搭接长度见下表：受拉钢筋的最小锚固长度钢筋类别直径>>接受交底审核人交底人人本表由施工单位填写。技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容:各种规格钢筋锚固的实际长度见下表钢筋种类混凝土强度等级I级钢mmmmI级钢mmmm级钢mmmmU级钢mmmm级钢mmmmU级钢mmmm级钢mmmm级钢mmmm级钢mmmm级钢mmmmIn级钢mmmmIn级钢mmmmIn级钢mmmmIn级钢mmmmHI级钢受拉钢筋最小搭接长度见下表钢筋类别直径<各种规格钢筋搭接的实际长度见下表审核人交底人接受交底人本表由施工单位填写。技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容：各种规格钢筋搭接的实际长度见钢筋种类混凝土强度等级mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm墙体水平筋连接与锚固构造见下图:沿高度每隔根错开连接墙体水平钢筋连接丁字墙水平筋锚固转角墙水平筋锚固审核人交底人接受交底人本表由施工单位填写。技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日交底提要北京市朝阳田华建筑集团公分项工程名司称施工单位钢筋地上墙体与框架柱钢筋施工技术交底交底内容:水平钢筋和竖向钢筋的连接接头要相互错开,机械连接接头错开长度应大于且大于，绑扎接头搭接长度应满足规范和图纸要求，搭接范围内绑扎不小于三扣，且应有三道水平筋。搭接接头按错开，其错开间距不小于中中倍搭接长度。施工完毕，应清理干净现场剩料，分类堆放至堆放区码放整齐，并清理干净墙根部杂物。墙模支设后，应在距大模板上面高度加设一道水平梯子筋与暗柱箍筋。框架柱钢筋绑扎操作工艺与要点修整柱钢筋：根据底板上放出的柱外皮线，将底板（顶板）上甩出的柱钢筋调整到位，并用钢丝刷将钢筋表面的浮浆皮刷掉。套箍筋：根据图纸上柱子的高度计算出箍筋的数量，并将箍筋套在底板（顶板）甩出的柱筋上。滚轧直螺纹套筒连接竖向受力钢筋：对柱竖向受力主筋进行直螺纹连接，相邻两根钢筋的接头应错开35d且不小于5OOmmo连接好的接头不能连续外露一个整扣且不能外露累计三个半扣。直螺纹连接完毕自检合格后报监理验收。画箍筋间距：根据图纸要求将箍筋位置用石笔画在柱主筋上。审核人交底人接受交底人本表由施工单位填写。技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容：绑扎箍筋：依据画好的箍筋为直线将箍筋一个个上移，由上而下依次用缠扣绑扎牢固。箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎牢固，箍筋弯钩叠合处应沿柱子竖筋交错布置绑扎，火烧丝丝头随手弯入结构内。在模板上方安装定位框一道防止主筋移位。如图：前方士才柱筋保护层：塑料垫块应卡在外竖筋上，并用绑丝固定牢固，间距梅花状布置，以保证主筋保护层厚度尺寸正确。V柱经筋审核人交底人接受交底人本表由施工单位填写技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容:柱箍筋加密区设置：框架柱钢筋绑扎时需设箍筋加密区，箍筋加密区设置如下图:15b>5"b>515b>5>、C*Qq、V''s、八OL发一A15b>515b515b>5工>sx二、ATU、，、一一w5Nka"，"X审核人交底人接受交底人本表由施工单位填写技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底内容：框架柱?驮向钢筋连接不勾造如下图：.L.-f-_LUi-LLk-L-HC为柱截面长边尺寸，Hn为所在楼层的柱净高“-Vr-h、金-二/i=皿&9.n<.7KZ纵向钢筋连接构造审核人交底人接受交底人交底提要地上墙体与框架柱钢筋施工技术交底本表由施工单位填写技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容：柱截面变化处纵筋连接如下图：、质量标保证项目钢筋的品种和质量必须符合设计要求和有关标准的规定。颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。钢筋的规格、形状、尺寸、数量、锚固长度与接头设置必须符合设计要求和施工规范规定。基本项目网片和骨架的缺扣、松扣的数量不超过绑扣数的。审核人交底人接受交底人本表由施工单位填写技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容：弯钩的朝向应正确，绑扎接头符合施工规范的规定，搭接长度不小于规定。箍筋的间距、数量应符合设计要求，弯钩角度为°,弯钩平直长度为。绑扎连接质量标准：项目幽偏差受力钢筋的排距+钢筋弯起点位移箍筋、横向筋间距g+F：U+焊接预埋件中心线位移水平高差受力钢筋的保护层基础±柱、梁÷板、墙+、注意事项成品保护措施成型钢筋应按指定地点堆放，用垫木垫放整齐，过长钢筋在运输过程中要采取保护措施，以防止钢筋变形、锈蚀、油污。绑扎钢筋时严禁碰撞预埋件和已支好的模板，如碰动应按设计位置重新固定牢靠。绑扎墙、柱筋时，应搭临时架子，各操作人员均严禁蹬踩钢筋。严禁随意割断钢筋。模板板面刷脱模剂不得污染钢筋。安全防护措施吊运钢筋时要长短分开，捆绑牢固，下方严禁站人，注意附近有无障碍物、架空电线和其它临时设施，防止钢筋回转时碰撞电线。审核人交底人接受交底人本表由施工单位填写技术交底记录表资料编号工程名称号科研生产楼项一号楼交底日期年月日施工单位北京市朝阳田华建筑集团公司分项工程名称钢筋交底提要地上墙体与框架柱钢筋施工技术交底交底内容:凡高处作业应站在高凳或脚手架上操作并先检查其是否牢固可靠，脚手板宽不得小于，同一块脚手板上不准同时站两人操作，不准踩在箍筋上操作，脚手架高度超过时，必须由架子工按规定支搭脚手架。不得在脚手架上放置钢筋或工具，以免掉下伤人。高空修整钢筋时应系好安全带，并选好位置站稳后再操作。严禁操作人员抬钢筋在墙上或梁上行走。长钢筋绑扎时要前后呼应，防止碰伤人员。使用电动工具时必须装有漏电保护装置，使用前应检查绝缘性能，防止触电事故。雷雨天气时必须停止作业。电焊机应单独设开关，外壳做接零.接地保护，一次线长度应小于，二次线长度应小于，两侧接线压接牢固并安装可靠防护罩，焊把线应双线到位，不得借用金属管道.脚手架与结构钢筋作回路地线，焊把线无破损.绝缘良好。审核人交底人接受交底人本表由施工单位填写
