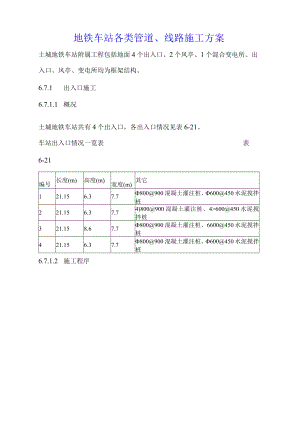

地铁车站各类管道、线路施工方案土城地铁车站附属工程包括地面4个出入口、2个风亭、1个混合变电所。出入口、风亭、变电所均为框架结构。6.7.1 出入口施工6.7.1.1 概况土城地铁车站共有4个出入口，各出入口情况见表6-21。车站出入口情况一览表表6-21编号长度(m)高度(m)宽度(m)其它121.156.37.7800900混凝土灌注桩、600450水泥搅拌桩221.156.37.74)800900混凝土灌注桩、4>600450水泥搅拌桩321.158.67.7800900混凝土灌注桩、6600450水泥搅拌桩421.156.37.7800900混凝土灌注桩、600450水泥搅拌桩6.7.1.2 施工程序车站出入口结构施工程序见图6-26o图6-26车站出入口施工程序图6.7.1.3 施工方法车站出入口施工采用明挖顺筑法，其各工序的具体施工方法与车站主体结构相同，详细工法见本章车站主体结构施工部分相关内容，在此不再赘述。6.7.2 风道、风亭施工6.7.2.1 概况土城车站分别在东北角和西南角各设计1个风机房，风机房经风道与地面风亭相接。风亭长约10.2m,宽约4.8m,高约14.6mo风道长约30m,宽约4.454.8m,高约5m。基坑开挖采用6800900钻孔灌注桩和6600450水泥搅拌桩作围护结构，同时设706大口井进行基坑降水。6.7.2.2 施工程序风道、风亭结构施工程序见图6-27。图6-27风道、风亭结构施工程序图6.7.2.3 施工方法风道施工采用明挖顺筑法，其各工序具体施工方法参见车站主体结构施工相关内容。风亭施工按照建筑工程施工规范相关规定执行。6.7.3 混合变电所6.7.3.1 概况土城车站在路口西南角设计1个混合变电所，长5.8m,宽为10.2m,高14.6m,地上一层，地下一层，每层面积约为534m206.7.3.2 施工程序混合变电所施工程序见图6-28o6.7.3.3 施工方法混合变电所各工序施工严格按照建筑工程施工规范的相关规定和设计要求执行。具体施工方法与车站主体结构相同，详细工法见本章车站主体结构施工部分相关内容，在此不再赘述。主要设备进场计划表7蚌式抓斗吊机Y2R160M1-622002年11月25日8推土机Tl8012002年9月5日表3-4（续）图6-28混合变电所施工程序图序号主要设备名称型号规格数量计划进场时间1回转钻机GPS-IO82002年9月25日2浅孔钻机XJ-IOO62002年11月25日3双轴搅拌机SJB4082002年9月25日4挖掘机W60C12002年11月25日5挖掘机小松PC20012002年11月25日6装载机ZL5022002年9月5日表3-4主要设备进场计划表9小型压路机YZC2T12003年4月1日10蛙式打夯机62003年4月1日11手扶振动压路机YAS06A22003年4月1日12汽车吊QY25E12002年9月25日13汽车吊QY2022002年9月25日14汽车吊QY-1622002年9月25日15泥浆运输车东风改制52002年9月25日16液压震动锤12002年9月5日17自卸车东风140202002年11月25日18东风半挂FQ14022002年9月5日20材料运输车解放14122002年9月5日21碎输送泵车HBT60C-181622002年12月15日22碎输送车AM30962002年12月15日23湿喷机TK-96122002年12月15日31发电机GF25022002年9月5日32变压器S7-50012002年9月5日33变压器S7-30012002年9月5日34轨道桁车15t22002年11月20日3.6.3 主要设备配置表主要施工机械设备配置见本投标书辅助资料表（表6.3主要施工机械设备表）。3.6.4 主要的材料试验、测量、质检仪器设备计划见本投标书辅助资料表（表6.4拟配备本合同工程主要的材料试验、测量、质检仪器设备表）。
