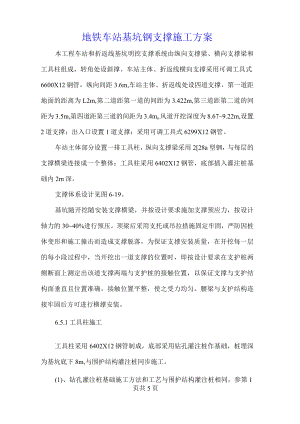

地铁车站基坑钢支撑施工方案本工程车站和折返线基坑明挖支撑系统由纵向支撑梁、横向支撑梁和工具柱组成，转角处设斜撑。车站主体、折返线横向支撑采用可调工具式6600X12钢管，纵向间距3.6m,车站主体、折返线处设四道支撑，第一道距地面的距离为L2m,第二道距第一道的间距为3.422m,第三道距第二道的间距为3.5m,第四道距第三道的间距为3.4mo风道开挖深度为8.679.22m,设置2道支撑；出入口设置1道支撑；采用可调工具式6299X12钢管。车站主体部分设置一排工具柱，纵向支撑梁采用228a型钢，与每层的支撑横梁连接成一个整体；工具柱采用6402X12钢管，底部插入灌注桩基础内2m深。支撑体系设计见图6-19。基坑随开挖随安装支撑横梁，并按设计要求施加支撑预应力，按设计轴力的3040%进行预压。顶梁后采用支托或吊拉措施固定牢固，严防因桩体变形和施工撞击而造成支撑脱落，为保证支撑安装质量，在开挖每一层的每小段过程中，当开挖出一道支撑的位置时，即按设计要求在支护桩两侧断面上测定出该道支撑两端与支护桩的接触位置，以保证支撑与支护结构面垂直且位置准确。接触位置平整，使之受力均匀。腰梁与支护结构连接牢固后方可进行横撑安装。6.5.1工具柱施工工具柱采用6402X12钢管制成，底部采用钻孔灌注桩作基础，桩埋深为基坑底下8m,与围护结构灌注桩同步施工。(1)、钻孔灌注桩基础施工方法和工艺与围护结构灌注桩相同，参第1页共5页见本章6.1.1节相关内容。(2)、在灌注桩顶部混凝土初凝前，利用起重机迅速将6402X12钢管插入，钢管下端深入桩身2m。(3)、待混凝土终凝后，向孔壁与钢管之间空隙处回填砂，并用钢扁担将工具柱上端固定在地表上。6.5.2钢围楝及工具柱托架的安装(1)、当土方开挖至各层围楝设计标高时，在钢围楝下面相应位置用冲击钻钻孔打入22膨胀螺栓，然后利用膨胀螺栓固定托架。(2)、采用龙门吊两点起吊法将钢围楝吊至设计标高处放置在已安装好的托架上并固定。(3)、工具柱托架采用焊接施工，在工具柱相应位置先施焊两块钢牛腿，然后在牛腿上焊接水平板。(4)、所有焊接作业均由具有资质的专业焊工按规范操作。6.5.3钢支撑安装(1)、根据基坑宽度将活动端、固定端、标准管节拼装成整体，不同管节之间及管节与端头之间用法兰联接。(2)、利用龙门吊采用两点起吊将拼装好的钢支撑吊放到已焊接好的钢腰粱托架板及工具柱的托架上,此阶段汽车吊的钢丝绳保持紧张,待钢支撑预加轴力完成后再松开。龙门吊吊装基坑钢支撑见图6-20o(3)、为减少温度应力对预加轴力的影响，选择在气温较低的时段对钢管支撑施加预应力，预加应力的大小取设计轴力值的0.30.40(4)、钢管支撑安装允许偏差规定见表6-11。第2页共5页钢管支撑安装允许偏差表6-11J目横撑中心标及同层支撑顶面标高差支撑两端标高差支撑挠曲度立柱垂直度横撑与立柱的轴线偏差横撑水平轴线偏差.)许值±30mm20mm/600L1/1OOOL1/2OOOH50mm30mm注：表中L为支撑长度，H为基坑深度。图6-20龙门吊吊装基坑钢支撑示意图6.5.4 斜撑安装为保证钢管支撑轴向受压，在转角处钢支撑与钢腰粱斜交时，在钢腰粱上焊接一个三角形的剪力块,利用剪力块联接钢支撑和钢腰粱。见图6-21。图6-21斜撑剪力块安装示意图6.5.5 纵向支撑梁安装纵向支撑梁由两根28a槽钢相对并用钢板焊接成矩形。纵向支撑梁分段预制加工，安装时采龙门吊两点起吊，吊放在钢支撑上用220U型螺栓与钢管支撑相连，各梁段间采用焊接连接成整体。7蚌式抓斗吊机Y2R160M1-622002年11月25日8推土机T18012002年9月5日9小型压路机YZC2T12003年4月1日10蛙式打夯机62003年4月1日11手扶振动压路机YAS06A22003年4月1日12汽车吊QY25E12002年9月25日13汽车吊QY2022002年9月25日14汽车吊QY-1622002年9月25日15泥浆运输车东风改制52002年9月25日16液压震动锤12002年9月5日17自卸车东风140202002年11月25日表3-4（续）序号主要设备名称型号规格数量计划进场时间1回转钻机GPS-IO82002年9月25日2浅孔钻机XJ-IOO62002年11月25日3双轴搅拌机SJB4082002年9月25日4挖掘机W60C12002年11月25日5挖掘机小松PC20012002年11月25日6装载机ZL5022002年9月5日主要设备进场计划表表3-4主要设备进场计划表18东风半挂FQ14022002年9月5日20材料运输车解放14122002年9月5日21碎输送泵车HBT60C-181622002年12月15日22碎输送车AM30962002年12月15日23湿喷机TK-96122002年12月15日31发电机GF25022002年9月5日32变压器S7-50012002年9月5日33变压器S7-312002年9月5日34轨道桁车15t22002年11月20日3.6.3 主要设备配置表主要施工机械设备配置见本投标书辅助资料表（表6.3主要施工机械设备表）。3.6.4 主要的材料试验、测量、质检仪器设备计划见本投标书辅助资料表（表6.4拟配备本合同工程主要的材料试验、测量、质检仪器设备表）。
