城中村改造配套市政道路工程电力工程（土建部分） 施工设计说明.docx

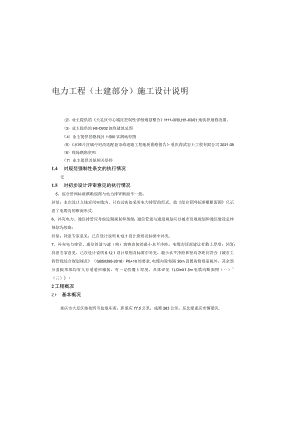

电力工程（土建部分）施工设计说明（2）业主提供的大足区中心城区控制性详细规划整合H11-0I/0I,Hl1-03/01地块控规修改图。（3）业主提供的HlI-Ol/02地块建筑总图（4）业主提供的路线区1:500实测地形图（5）水峰片区城中村改造配套市政道路工程地质勘察报告-重庆得武岩土工程有限公司2021.08（6）现场踏勘资料（7）业主提供其他相关资料1.4 对规范强制性条文的执行情况无1.5 对初步设计评审意见的执行情况5、综合管网标准横断面图与电力排管断面不一致：回复：本次设计主线采用电缆沟，只有过街处采用电力排管的形式，故综合管网标准横断面图只示意了电缆沟的断面形式.6、补充电力、通信排管应考虑远期规划和预留；通信管道与通道规划应以城市发展规划和通信建设总体规划为依据；回复：同意专家意见，已在设计说明6.12.1设计原则及标准中补充.7、补充电力排管、通信管道与建（构）筑物直接的最小水平净距：电缆沟顶部建议有敷上厚度：回复：同意专家意见，已在设计说明6.12.1设计原则及标准中补充，最小水平净距和竖向净距应符合城市工程管线综合规划规范（GB50289-2016）P6+10的要求,电缆沟除每隔30m设置的检修盖板外，其余部分盖板顶部均有人行道道科铺装，有一定的覆土厚度，具体详见LOinX1.3m电缆沟断面图（一）（三）2工程概况2.1 基本概况重庆市大足区地处四川盆地东南，距重庆77.5公里，成都263公里。东北接重庆市铜梁区,城中村改造配套市政道路工程第六册1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 城市工程管线综合规划规范(GB50289-2016)1.2.2 城市电力规划规范(GBrr5029320l4)1.2.3 城市电力电缆线路设计技术规定(DL/T5221-2016)1.2.4 低压配电设计规范(GB50054-20I1)1.2.5 电力电缆用导管技术条件(DUT802.3-2007)1.2.6 电力工程电缆设计标准(GB502172018)1.2.7 电气装置安装工程低压电器施工及验收规范(GB50254-2014)1.2.8 电气装置安装工程电缆线路施工及验收标准(GB50168-2018)1.2.9 国家电网公司配电网工程典型设计IOkV电缆分册(2016年版)1.2.10 接地装置安装(14D504)1.2.11 埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QBT2479-2005)1.2.12 电力设施抗震设计规范(GB5O26O-2O13)1.2.13 建筑工程抗震设防分类标准(GB5O223-2OO8)1.2.14 建筑设计抗震设计规范(GB511-2011)(2016年版)1.2.15 混凝土结构设计规范(GB5001P2010)(2015版)1.2.16 重庆市建设领域限制、禁止使用落后技术的通告2019年版1.2.17 重庆市市政工程施工图设计文件编制技术规定(2017版)1.2.18 危险性较大的分部分项工程安全管理规定(住建部令第37号)1.3 设计基础资料、工程资料(1)设计合同2.5电力管线现状本次设计皆无现状管线实测资料。3电力土建工程设计3.1 设计概况根据道路等级，道路1为城市支路，沿线电力考虑采用电缆沟，规模BXH=LoXL3m,道路2为城市次干路，电力考虑采用电缆沟，规模BXH=LoX1.3m。在道路2范围内，新建电力管道沿道路布置在北（东）侧人行道下，管中心距离路边石0.7m：在道路1范围内，新建给水管道沿道路布置在南（东）侧人行道下，管中心距离路边石0.7m；具体详见综合管网标准横断面图（一）（二在交叉口横穿道路时采用电力排管穿过，旦每隔150200m距离预留9孔过街排管，覆土一般不小于1m。3.2 电缆沟设计（1）电缆沟内两侧安装玻璃钢成品支架，支架水平安装间距0.8米，电缆支架需使用当地电力部门认可的产品。（2）建线区部分沟道需置于回填土层之上，基础地基承载力要求大于02MPa,回填土应加3%石子，分层夯实至中密。本工程电缆沟道、工作井每隔15米应设置一条全断面贯通的伸缩缝，接缝处填沥青麻丝。当沟道、工作井位于不同的地基上时，在地基分界处应增设沉降缝，并对结合部较差地基进行适当换填夯实处理。<3>电缆沟转弯半径不小于2.5米，在弯道处应根据实际尺寸改做异形板，配筋不变。电缆沟与给、排水、通讯、燃气管道交叉或平行敷设时应采取安全保护措施，其最小净距不小于0.25米，并满足相关规范要求。（4）电缆沟接地：沿电力管沟全线通长敷设根50X5热镀锌接地扁钢，电缆沟每隔Lom（电缆沟支架处）用12圆钢垂直连接支架并与沟壁外侧的扁钢相接，接地扁钢在首端、末端、分支处及每隔60米做重复接地，接地极采用一组（3根）长2.5米的L50x5热镀锌角钢，埋深不小于0.7。接地极的接地电阻应不大于10欧。（5）电缆沟排水：本工程电缆沟内排水按自然坡度分段组织排水，电缆沟纵向排水坡度不小于0.5%,沿电缆沟纵向间隔不大于30m设一个05mx05mx0.5m集水坑，集水坑内设置根lIOUPVC排水管与就近的雨水井相连或散排，电缆沟底部以不小于0.5%的坡度东南邻重庆市永川区，西南界重庆市荣昌区，西北连四川省安岳县，北毗重庆市潼南区。项目区域位置图本次设计的水峰片区城中村改造配套市政道路工程含两条道路。本次设计的水峰片区城中村改造配套市政道路工程含两条道路，一条为城市支路，标准路幅宽度16m,双向两车道，设计速度30kmh,道路长度615.938m。条为城市次干路，标准路幅宽度24m,双向4车道，设计速度3Okmh,道路长度双1.365m。2.2 设计范围本次设计内容包括道路工程、交通工程、管网工程和照明工程，设计内容如卜Z道路工程：包括道路平面、纵断面、横断面、路基、路面结构、路基处理等；交通工程：交通标志、标线及附属设施设计。管网工程：主要包括排水、电力、海绵城市设计：照明工程：道路照明设计：本项目施工图设计共分为六册，分别为第一册道路工程；第二册照明工程：第三交通工程；第四册排水工程：第五册海绵城市设计程：第六册电力工程讥本册为第六册电力工程（土建部分主要设计电力部分内容包括道路施工范围线内电力（IokV）土建部分）设计.2.3 设计原则（1）城市电力管线施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以初设为依据。（2） 电力管线均按远期设计，并能适应片区建设需要。（3）新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。（4）电力管线设计注意技术性与经济性相结合。（5）电力管线的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。2.4电力管线规划本次设计范围内暂无电力管网规划资料。（4）每座电力工作井外侧设组（3根）长2.5米的L50x5热镀锌角钢作接地体，在工作井四周均匀接地。（5）安装在电力工作井内的金属构件采用-50x5热镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。（6）电力工作井两侧的排管孔口应沿井壁切平，并用砖块或排管厂家橡皮胶圈临时封堵。（7）电缆标识桩、警示带、标识牌等具体设置要求和形式结合国家电网公司配电网工程典型设计IokV电缆分册（2016年版）P1416页以及当地电力公司要求布置。（8）本次设计过街预留小型直通电缆井均按照国标图集07SDIOl-8进行施工。3.4抗震设计及结构安全等级、使用年限3.4.1 抗震设计根据中国地震动参数区划图（GB18306-2015）和建筑抗震设计规范（GB50011-2010）（2016年版）附录A“我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组”，勘察区抗强设防烈度为6度，设计地震分组为第组，设计基本地震加速度值为0.05g。根据电力设施抗震设计规范（GB5026（2013）6ll2条文说明中，一般电力设施中的电气设施，当抗震设防烈度为8度及以上时，应进行抗震设计，因此本次电力工程未考虑抗震设计。根据建筑工程抗震设防分类标准（GB5O223-2OO8）,本工程设防类别为标准设防类。3.4.2 结构安全及结构使用年限1、结构设计合理使用年限为50年。2、结构安全等级为一级，结构重要性系数为Lk3.4.3 钢筋强度标准值保证率要求钢筋的强度标准值应具有不小于95%的保证率。4沟槽开挖电力排管沟槽开挖边坡应有一定的坡度以保证施工安全。本次设计沟槽开挖边坡按1:0.33控制。对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应按道路路基要求进行。5地基处理管道及构筑物地基承载力不小于150KPa（有特殊要求的，按相关设计图说）。沟槽在填方地段、地基受到扰动或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。坡向就近的集水坑。3.3电力排管设计（1）本次设计在电缆沟交叉口过街处采用12孔电力排管，地块过街预留9孔电力排管。（2）电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。（3）电力排管采用高压电力电缆管，并使用配套管枕。电力排管在人行道下覆土（管顶至路面）不小于0.5米，电缆排管过街管顶距道路路而不小于LOm。（4）电力排管在施工时沟底平整，电缆管的中心间距大于0.25米，多层电缆管间隔1.5米安装电缆管架一组，电缆管层间中心间距0.25米，用C20混凝上包封。排管底部做IOOmm厚的C20混凝土底板。（5）电力排管沿线预埋1根50x5热镀锌扁钢，在工作井内与镀锌角钢相连接地。全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每IOOm设置重复接地极，重更接地极采用组（3根）长2.5米的L50x5热镀锌角钢作接地体，全线接地扁钢与重熨接地极热镀锌角钢连接，要求接地电阻不大于10欧姆。接地极设置于靠近地块侧，安装施工作法详接地装置安装14D504相关内容要求。（6）电力排管应设置纵向排水坡度，不宜小于0.3%坡向电力工作井。（7）电力排管管径不小于电缆外径的1.5倍，每根管子只穿一根电缆，电力排管尽可能做成直线。（8）电缆保护套管：采用电力电缆保护套管1678（红泥管）。（9）电力排管的两端口应采取防止损伤电缆的处理措施。3.4工作井（1）主线电力排管工作并做法详见大样图，不明之处可参考国家标准图集国家电网公司配电网工程典型设计（IOKV电缆分册）。（2）每座电力工作井内设置根lIOUPVC排水管，底板向排水管的泄水坡度不小于0.5%。为防止排水管堵塞，管底标高略高于底板标高35cm,与就近的雨水井相连：如果就近的雨水井底高于电缆井底，在电缆管下用lIOUPVC排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按1.5%安装。（3）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在底板以及与排管接口部位，还需预埋供电缆敷设施工所需的拉环。8.2本项目综合管网工程危大工程部位及注意事项如下：（一）基坑（槽）工程危大工程范围I开挖深度超过3m（含3m）基坑（槽）的土方开挖、支护、降水工程：开挖深度虽未超过3m,但地质条件、周围环境和地下管线复杂，或影响毗邻建、构筑物安全的基坑（槽）的土方开挖、支护、降水工程；超过一定规模的危大工程范围：开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程.注意事项：（1）施工单位应选择有丰富经验的具有相应资质的专业队伍进行支护体系的施工。沟槽、基坑开挖应根据设计要求进行监测，实施动态设计和信息化施工。（2）施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工区域内地下管线等构（建）筑物资料（包括给排水管道、电力、电信及煤气等管涵的分布和现状）、工程水文地质资料，组织有关施工技术管理人员深入沿线调查，掌握现场实际情况（主要包括铁路、公路、桥梁、水利设施（堤、涵、闸、坝）、市政道路、高压铁塔、电线杆、地铁、江、河、湖、海、渠、天然气、雨水管涵、污水管涵、供水管涵、军缆、电气管涵（电力、电信、监控等强弱电）、建筑物、构筑物、堆土、堆载、树木、树苗，等。并查清距离、埋深、高度等具体信息），做好施工准备工作。（3）施工单位在施工前应熟悉和审查施工图纸，掌握设计意图和要求；仔细阅读并领会本工程的工程地质报告、地形地貌。实施时若实际工程地质条件、地形地貌与本工程的工程地质报告、地形地貌有较大差异时，应及时通知监理、勘察、设计和甲方协商解决。（4）沟槽的开挖、支护方式应根据工程地质条件、施工方法、周围环境等要求进行技术经济比较，确保施工安全和环境保护要求。（5）针对具体环境和条件采取必要的保护措施，必要时进行行业评审及专家论证。（-模板工程及支撑体系危大工程范围：混凝土模板支撑工程：1.搭设高度5m及以上,2.搭设跨度IOm及以上.3.施工总荷栽（荷裳效应基本组合的设计值，以下简称设计值）IOkN/nF及以上.4.集中线荷载（设计值）15kNm及以上.5.高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程.超过一定规模的危大工程范围：混凝土模板支撑工程：I.搭设高度Xm及以上,2.搭设跨度对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深度根据现场施工情况选择。6沟槽回填要求管道安装与铺设完毕，经隐蔽工程验收后，应及时回填，回填时应符合下列规定：(1)管道铺设后应及时进行回填。(2)回填时应先填实管底，再同时回填管道两侧，然后回填至管顶0.5m处。沟内有积水时必须全部排尽后再行回填。(3)管道两侧及管顶以上50Omm内的回填土不得含有碎石，砖块，垃圾等杂物。(4)回填土应分层夯实，每层厚度为0.20.3m,管道两侧及管顶以上0.5m内的回填土必须人工夯实，当回填土超出管顶0.5m时可使用小型机械夯实，每层松土厚度应为0.250.4m。(5)管道通过隐蔽工程验收，人工回填到管顶以上0.5m后，方可采用机械回填，但不得在管道上方行驶。(6)管道在回填时要严格按照电气装置安装工程低压电器施工及验收规范(GB50254-2014)进行，做好管道不被碾压的防护措施。(7)回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。8“危大工程”安全提示8.1 施工单位应按有关规定落实要求，并重点做好以下工作,(1)施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案。(2)专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。(3)对于超过一定规模的危大工程，施工单位应当组织召开专家论证会对专项施工方案进行论证；实行施工总承包的，由施工总承包单位组织召开专家论证会。专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。(4)其余未尽事宜参见建设工程安全生产管理条例(国务院令393号)、住房城乡建设部危险性较大的分部分项工程安全管理规定(住建部令第37号)、住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)、重庆市危险性较大的分部分项工程安全管理实施细则等有关办法、相关施工规范、施工注意事项办理。当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。（2）对于超过一定规模的危大工程，施工单位应当组织召开专家论证会对专项施工方案进行论证，并形成论证报告经专家签字确认通过。专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。（3）施工单位应当在施工现场显著位置公告危大工程名称、施工时间和具体贲任人员，并在危险区域设置安全警示标志。专项施工方案实施前，编制人员或者项目技术负责人应当向施工现场管理人员进行方案交底。施工单位应当严格按照专项施工方案组织施工，不得擅自修改专项施工方案。项目专职安全生产管理人员应当对专项施工方案实施情况进行现场监督，对未按照专项施工方案施工的，应当要求立即整改，并及时报告项目负责人，项目负责人应当及时组织限期整改。（5）施工单位应当按照规定对危人工程进行施工监测和安全巡视，发现危及人身安全的紧急情况，应当立即组织作业人员撤离危险区域。<6）其它未尽事宜按照住房和城乡建设部危险性较大的分部分项工程安全管理规定（住建部令第37号）和关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）31号）等有关办法办理。9施工注意事项<1）施工前请电力公司确认规模、断面形式、管材等，施工中请电力管线单位、设计单位、业主、监理参与中间验收和竣工验收，（2）管廊在施工过程中，开挖到其它管道，须及时向业主报告，应采取相应的措施进行保护。（3）本工程中有多处过街管线，施工时应注意与其他管线单位通力配合，避免平面及高程发生矛盾。<4）本次设计为电力土建部分，但在施工中应与其他管线统筹安排，协调施工，如遇现场开挖情况与设计不符，应即使通知设计，以便会同其他相关管线道更改。（5）施工前应、电力部门、业主及相关入住企业联系并充分沟通，征求意见，并进行审批,是否同意按本设计施工，如同意此设计，则按本施工图施工，如有异议请及时通知设计按相关单位意见修改。沟道及各节点大样工艺须征得电力公司同意后方可施工，并要求电力公司参与中间验收。<6）电力管线实施时，应根据现场情况与相交的所有道路电力管网延伸接顺，并预留接口与18m及以上3.施工总荷栽（设计值）15kNnF及以上。4.集中线荷载（设计值）20kNm及以上.注意事项I（1）模板及支架应根据施工过程中的各种工况进行设计，应具有足够的承载力和刚度，并应保证其整体稔固性。（2）安装和拆模应有专人指挥，并在下面标出作业区，暂停人员和车辆通过。拆模时，应按顺序逐块拆除，避免整体塌落：拆除顶板时，应设临时支撑确保安全作业。（3）模板工程及支撑体系应考虑对周边交通通行影响，不得侵入通行限界，且需征得交管部门批准后方可实施；支撑体系不得影响地上、地下管线、周边构筑物等。（4）模板及支撑体系材料应符合其国家或行业标准的规定。（三）起重吊装及起重:机械安装拆卸工程危大工程范围：1.采用非常规起重设备、方法，且单件起吊重量在IOKN及以上的起重吊装工程.2.采用起重机械进行安装的工程。3.起重机械安装和拆卸工程.超过一定规模的危大工程范围：1.采用非常规起重设备、方法，且单件起吊重量在IoOKN及以上的起重吊装工程.注意事项：（1）起重设备必须经过起重荷载计算，使用前必须经过检查验收，合格后方可使用。（2）起重作业前应试吊，确认安全后方可起吊，严禁超负荷使用。（3）起重机下管时，起重机架设的位置不得影响沟槽边坡的稳定；起重机在架空高压输电线路附近作业时，与线路间的安全距离应符合电业管理部门的规定。（4）金屈管、化学建材管及管件吊装时，应采用柔韧的绳索、兜身吊带或专用工具；采用钢丝绳或铁链时不得直接接触管节。（5）应对现场地形现场管线及周边构筑物进行核查，应保证起重吊装设备自身安全且不得影响地下管线及构筑物。（6）起重吊装中应采取切实可行的措施对风险进行控制，避免机械伤害、高出坠落、物体打击、触电、坍塌、车辆撞击、施工设备事故等风险事件。（7）起重设备及操作人员应符合国家及地方相关规范和法规要求。8.3本项目涉及危大工程的保障措施及施工安全建议本项目涉及危大工程的保障措施及施工安全建议如下：（1）施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案。专项施工方案应道路1管网工程量表1电力电缆沟305BxH=LOxL3m29孔电缆排管m27167/8，红泥管312孔电缆排管ID75167/8,红泥管4直通过渡电力工作井座1详见大样图5三通过渡电力工作并座3详见大样图6电缆沟转角井座1详见大样图7直通电力工作井座1国标图集07SDl（H-8页1910PYC通信排管（1孔100双壁波纹管）m-107仅为估算，以实际工程量计11PYC通信排管（1孔100蜂窝管）m40712镀锌接地角钢L50x5m11013镀锌接地扁钢-50x5m55714IKXPVC排水管m7015管卡组68I14II组I55补充注；本表工程量仅供施工演算参考，具体工程量应以茶工现场实际发生计.管卡规划道路未实施的交叉路口电力管网接顺。如果过街管标高无法满足覆土要求时，可采用路面加固措施来保证过街管的安全。如遇管线和工作井位置有重合及冲突时，通告设计方确认后，根据施工现场情况进行调整。交叉口施工时，须与相交道路管线接口位置核对无误后实施，保证管线接顺。（7）土建施工时应特别注意施工场地及基坑排水。施工时应特别注意安全，采取安全措施，杜绝安全事故的发生。（8）所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验，所材料应选用国家现行的技术先进的产品，不得采用国家明令淘汰的产品。设计选择的材料型号仅供参考，不做为订货依据，要求满足性能、规格和参数，并符合国家相关产品认证和合格产品即可。（9）施工单位应按照相应的施工技术标准和验收规程对工程施工质量进行全过程控制，每分项工程完成后，必须进行检验，相关各分项工程之间，必须进行交接检验，所有隐蔽分项工程必须进行隐蔽验收，未经检验或验收不合格不得进行下道分项工程。（10）本说明及设计图说未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。（H）施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量。（12）本次设计过街电力排管已预留蜂窝管，电缆沟施工前需征求征求电力产权单位意见，确认是否需要蜂窝管，已计量.10主要工程表道路2管网工程量表序号工程项目名称单位工程规格1电力电缆沟m575BxIi=I.0x1.3m29孔电缆排管m35167/8,红泥管312孔电缆排管m45167/8，红泥管4向通过渡电力工作并座1详见大样图5：.通过渡电力工作井座2详见大样图6电缆沟转角井座1详见大样图7直通电力工作井座2国标图集07SDlOI-8页199PVC通信排管（1孔IOQ双壁波纹管）m655仅为估算，以实际工程量计10PYC通信排管（1孔中100蜂窝管）m655Il镀锌接地角钢L50x5m14512镀锌接地扁钢-50x5m80513IIOUPVC排水管m90
