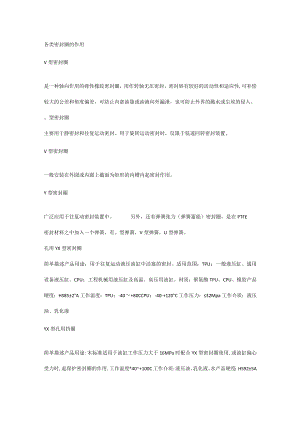

培训课件之各类密封圈的作用.docx

各类密封圈的作用V型密封圈是一种轴向作用的弹性橡胶密封圈，用作转轴无压密封。密封唇有较好的活动性和适应性,可补偿较大的公差和角度偏差，可防止内部油脂或油液向外漏泄，也可防止外界的溅水或尘埃的侵入。型密封圈主要用于静密封和往复运动密封。用于旋转运动密封时，仅限于低速回转密封装置。V型密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。Y型密封圈广泛应用于往复动密封装置中。另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有。型弹簧，V型弹簧，U型弹簧。孔用YX型密封圈简单描述产品用途：用于往复运动液压油缸中活塞的密封。适用范围：TPU：一般液压缸、通用设备液压缸。CPU：工程机械用液压缸及高温、高压用油缸。材质：聚氨酯TPU、CPU、橡胶产品硬度：HS85±2°A工作温度：TPU：-40+80CCPU：-40-+120°C工作压力：32Mpa工作介质：液压油、乳化液YX型孔用挡圈简单描述产品用途:木标准适用于油缸工作压力大于16MPa时配合YX型密封圈使用,或油缸偏心受力时,起保护密封圈的作用.工作温度*40+100C工作介质:液压油、乳化液、水产品硬度：HS92±5A材质：聚四氟乙烯轴用YX型密封圈简单描述产品用途:用于往复运动液压油缸中活塞杆的密封适用范围:TPU:一般液压缸、通用设备液压缸。CPU:工程机械用液压缸及高温、高压用油缸。材质：聚氨酯TPU、CPU、橡胶产品硬度：HS85±2oA工作温度：TPU：-40-+80°CCPU：-40-+120°C工作压力：32Mpa工作介质：液压油、乳化液轴用YX型挡圈简单描述产品用途:本标准适用于油缸工作压力大于16MPa时配合YX型密封圈使用，或油缸偏心受力时,起保护密封圈的作用.工作温度:-40+100°C工作介质:液压油、乳化液、水产品硬度：HS92±5A材质：聚四氟乙烯根据:企业标准O型橡胶密封圈(GB1235-76)简单描述产品用途：木标准中O型橡胶密封圈适用于液压气动系统及各种机械设备和元器件，在规定的压力，温度以及不同的液体和气体介质中，于静止或运动状态下起密封作用。工作温度:-40+230工作压力:VlO22OKg,f/Cm工作介质:空气、水、油产品硬度：4085±2A材质：丁晴橡胶、硅胶、氟胶、乙丙橡胶。形密封圈用挡圈简单描述产品用途：本标准适用于油缸压力大于IoMPa时配合O型圈使用。工作温度：-10020(C工作介质：液压油、乳化液、水材质：聚四氟乙烯根据:JB/ZQ4224-86适配于GB1235-76J型无骨架防尘圈简单描述产品用途：用于往复运动油缸、气缸中活塞杆或阀杆外露处起防尘作用。适用范围：TPU：工程机械、通用机械、气缸种各类阀等。CPU:工程机械油缸、工况恶劣的油气缸。材质：聚氨酯、丁精橡胶工作温度：4)120C产品硬度：HS80±5A根据：JB/T6657-1993密封圈密封性能优良，工作寿命高，动态压力密封工作寿命比常规橡胶密封制品高510倍，最高可达数十倍，在某些条件下可与密封基体同寿命。密封圈摩擦阻力小，动、静摩擦力相等，是“0”形橡胶圈摩擦力的1/21/4,可消除低速、低压下运动的“爬行”现象。密封圈高耐磨，密封面磨损后具有自动弹性补偿功能。密封圈良好的自润滑性能.可作无油润滑密封。密封圈结构简单，安装方便。密封圈工作压力:0300MPa;工作速度：15ms;工作温度:55250。密封圈适用介质：液压油、气、水、泥浆、原油、乳化液、水乙二醇、酸、碱、化学药品等。
