培训课件之磁选机详细资料.docx

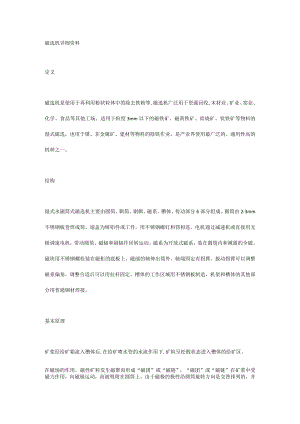

磁选机详细资料定义磁选机是使用于再利用粉状粒体中的除去铁粉等,磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场，适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业，是产业界使用最广泛的、通用性高的机种之一。结构湿式永磁筒式磁选机主要由圆简、辑简、刷辑、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆简、磁辐和刷辐作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁柜的底板上，磁丽的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。基本原理矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辐，卸矿是用刷辐进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。操作方法L磁选机工作前必须全面检查各部操作机构是否正常，将摇臂导轨用细棉纱擦拭干净并按润滑油牌号注油。2 .磁选机摇臂和主轴箱各部锁紧后，方能进行操作。3 .磁选机摇臂回转范围内不得有障碍物。4 .磁选机开粉粹机械前，磁选机械的工作台、工件、夹具、刃具，必须找正，紧固。5 .磁选机正确选用主轴转速、进刀量，不得超载使用。6 .超出工作台进行钻孔，工件必须平稳。7 .磁选机械机床在运转及自动进刀时，不许变紧固换速度，若变速只能待主轴完全停止，才能进行。8 .磁选机装卸刃具及测量工件，必须在停机中进行，不许直接用手拿工件钻削、不得戴手套操作。9 .磁选机工作中发现有不正常的响声，必须立即停车检查排除故隙种类磁选机的种类繁多:可分为干式强磁场盘式磁选机、平环式强磁场磁选机、SHP型湿式强磁场磁选机、立环湿式强磁场磁选机。干式强磁场盘式磁选机干式磁选机是常用的铁矿设备和铳矿设备,主流的强磁选机选矿设备。分为：一筒三辑干式强磁选机、两筒两辑干式磁选机、一简一辐干式磁选机；干式强磁场盘式磁选机广泛用于分选小于23毫米的弱磁性矿物和稀有金属矿石的再精选。它有单盘（直径力=900毫米）、双盘（6=576毫米）和三盘（6=600亳米）三种。磁场强度可达880-1440千安/米。其中以6576毫米的双盘式应用较多。磁选机的主体部分是一个“山”字形的电磁铁与可旋转的悬吊感应圆盘组成。圆盘好象一个翻扣的带尖齿的碟子，其直径比给矿皮带的宽度约大二分之一，圆盘采用蜗杆蜗轮减速传动，通过手轮可调节圆盘与电磁铁间的极距（调节范围020）毫米。为了防止堵塞，在给矿圆筒内装有一个弱磁场磁极，可预先排出给料中的强磁性矿物。平环式强磁场磁选机平环式强磁场磁选机的构造特点是采用环式链大辩论闭合磁路，铜管绕制线圈，低电压大电流激磁，水内冷散热降温，齿板作分选介质。该机由给矿装置、精矿和中矿冲洗装置、分选转环、磁系、接矿装置、传动装置、直流电源等部分组成。磁系结构新颖。由内外同心环状磁矩、放射状铁芯及线圈构成。主轴位于环状闭合磁路的中心，无磁力线通过。线圈由22X15X2亳米的方铜管绕制而成，每个外铁芯线圈33匝，内铁芯线圈66匝，并且紧靠极头。线圈的散热采用水内冷方式，具有冷却效果好，成本低、无噪音等优点。SHP型湿式强磁场磁选机SHP型湿式强磁场磁选机又叫双盘强磁选机，是仿国外琼斯（JoNES）强磁机的有关资料试制而成的磁选设备。在钢制框架上装有两上U型磁匏，在磁规的水平部套有励磁线圈，用轴流风机进行强制冷却。上、下分选圆盘和安装在垂直中心轴上，圆盘在两个相对磁极间转动，通过U型磁辄磁极与上、下两个分选圆盘构成一个大的闭合磁路，而上、下分选盘则是磁路中的主PI路。圆盘的周边上布有0个分选室，室内装有多层聚磁齿板，成为感应磁极。圆盘上装有拢矿管，下面有接矿槽，在拢矿管的相应部位装有给矿嘴。立环湿式强磁场磁选机800毫米立环湿式强磁选机主要由一个金属环。圆环垂直旋转在两磁极间，下部通过磁场，矿浆由环内下部给矿器通过环内圆筛篦给入环内，弱磁性矿粒粘附在介质环表面，随圆环转动提升到磁场强度很弱的顶部，被高压水冲入精矿槽中。非磁性矿粒由于不受磁力作用通过介质球空隙，流入尾矿槽中。立环湿式强磁场磁选机的主要优点是克服了卧环（平环）磁选机易堵塞的缺点，这是由于介质随圆环旋转在圆环内滚动，破坏了介质磁化所形成的定向排列，起到了消磁作用，从而改善了堵塞现象。磁选机试验表明，对于赤铁矿、菱铁矿、钛铁矿、倍铁矿、黑鸨矿、铝钝矿、镉矿、石榴石、钠辉石、角闪石等比磁化系数大于15X106厘米3/克的细粒弱磁性矿物的选别，都可以得到较好的分选指标。故隙分析（I）磁选机电机过热及其声响不正常。磁选机电机过热及其声响不正常的原因：1）轴承润滑不良或是磨损严重；2）风扇叶脱落或磨损；3）开关线路接。触不良，或断线跑单相；4）电压过低。（2）磁选机在运转中声响不正常，圆筒被障碍物卡住，甚至使圆筒不能转动，底箱颤动。其原因往往是被底箱的物体卡住,再就是磁块脱落,使筒体嘎嘎作响,严重时会使筒皮划破。这时应停车检修，排除故障。（3）减速机过热其原因：1）油量不足或油质不良；2）齿轮与蜗杆磨损过甚，或是啮合不好；3）轴承润滑不良或磨损严重。（4）磁选机磁场强度变弱其原因：1）温度过高；2）阳光暴晒；3）酸碱腐蚀。可以用高斯计测量。磁选机由机座、下磁系、转笼、上磁系、空心轴、精矿槽、传动装置等组成。安装机座以空心轴瓦座为基准测量其标高和水平度。下磁系的定位以机座为基准。转笼与上、下磁系的间隙调整必须准确，其间隙极限偏差为手O+lmm。
