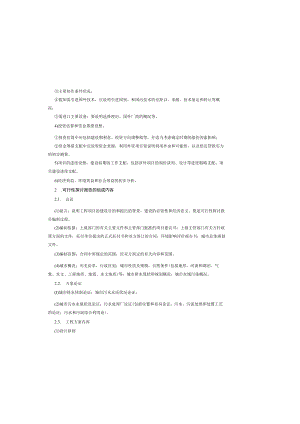

    城市污水处理厂项目建设营运要素.docx

    主要协作条件状况;假如需引进国外技术,应说明引进国别、和国内技术的差距以,来源、技术鉴定和转让等概况:需进口主要设备:要说明选择理由、国外厂商的概况等。4)投资估算和资金筹措设想:投资估算中应包括建设期利息、投资方向调整税等,并适当考虑确定时期的涨价因素影响:资金筹措支配中应说明资金来源,利用外资项目耍说明利用外由和可能性,以及偿还贷款实力的初步测算。5)项目的进度设想:建设前期的工作支配,包括涉外项目的询价谈判、设计等进度粗略支配;项目建设进度支配。6)经济效益、环境效益和社会效益的初步分析。2 .可行性探讨报告的组成内容2.1. 总论(1)前言:说明工程项目的建设目的和提出的背景,建设的必耍性和经济意义。简述可行性探讨报告编制过程。(2)编制依据:上级部门的有关主要文件和主管部门批准的项目建议书:上级主管部门有关方针政策方面的文件;托付单位提出的正式托付书和双方签订的合同;环境影响评价报告书:城市总体规划文件。(3)编制范围:合同中所规定的范围:经双方商定的有关内容和范围。(4)城市概况:历史沿革,行政区划:城市性质及规模:自然条件(包括地形、河流和湖泊、气象、水文、工程地质、地震、水文地质)等:城市排水现状和规划概况;城市水域污染概况。2.2. 方案论证(I)城市排水体制论证:城市污水水质状况论证;(2)城市污水水量状况论证;污水处理厂论证(包括位置和布局论证:污水、污泥处理和处置工艺的论证;污水和污泥综合利用论)。2.3. 工程方案内容(1)设计原则(2)城市污水处理厂及配套管网的方案比较,通过各方案的技术经济比较论证,提出方案的城市污水处理厂项目建设、营运要素1 .城市污水处理厂项目建议书(1)项目建议书是业主向国家提出要求建设某一详细项目的建议文件,是基本建设程序中最初阶段的工作,是投资决策前对拟建项目的轮廓设想。项目建议书的作用表现为三个方面:1)国家选择建项目的依据,项目建议书批准后即为立项:2)批准立项的工程可进一步开展可行性探讨:3)涉及利用外资的项目,只有在批准立项后方可对外开展工作。(2)项目建议书的编制方法:城市污水处理厂项口建议书的编制由业主托付设计单位负责,通过粗略地考察和分析,提出项目的设想:1)论证重点:城市污水处理厂建设的必要性,能否达到国家对流域水污染限制的相关要求,污水厂的建设规模、工程分期、建设地点、处理标准和污染物削减总量、配套城市排水管网建设。2)宏观信息:国民经济和社会发展规划,城市总体规划、上级或主管部门有关方针政策方面的文件等。3)估算误差:项目建议书阶段的分析、测算、对数据精度要求较粗,内容相对简洁。往往可以参考同等规模和水质条件的城市污水处理厂的有关数据或其他阅历数据进行投资估算和占地面积测算。4)最终结论:项目设想有前途的确定性举荐看法。(3)城市污水处理厂项目建议书内容:1)城市污水处理厂项目建设的必要性和依据:说明项目提出的背景,列出城市排水系统的规划资料,上级或主管部门对城市污水治理的要求,说明项目建设的必要性。需引进技术和进口设备的项目,应说明国内外技术差距和概况以及引进和进口的理由。2)项目内容和范围,拟建规模和建设地点的初步设想:城市污水处理厂项目是否包括配套城市排水管道的干管和主干管(或截流干管)、处理水回用深度处理设施以及回用水输水干管等项目:各自的规模和工程分期:污水厂的厂址、排水干管和主干管的走向和长度、回用水对象以及回用水输水管网的走向和长度等。3)资源状况、建设条件、协作关系和引进国别、厂商的初步分析:拟利用资源供应的可能性和牢靠性;拟建地点供水、供电及其他公用设施的状况;2 .城市概况(1)社会政治经济概况(2)自然条件(3)城市排水系统现状和规划(4)城市水域污染概况3 .城市污水量及城市污水处理工程建设规模(I)城市污水现状排放量城市污水量预料(3)城市污水处理工程建设规模和分期4 .城市污水的水质和治理目标城市污水现状水质(2)重点污染源治理和城市污水水质预料(3)城市污水处理排放标准(4)城市纳污河流污染物削减量及水质改善程度5 .城市污水处理厂厂址选择6 .回用水对象,水质及规模主要回用水对象(2)回用水水质要求(3)回用水深度处理系统的建设规模7 .污水处理厂工艺方案比较(1)污水及污泥处理工艺方案分析(2)对比方案工艺流程框图(3)对比方案工艺构筑物及设备(4)技术经济比较(5)回用水深度处理工艺选择8 .城市污水处理厂设计方案(1)设计原则(2)总图布置(3)污水处理系统初步选择看法;(3)污水处理工程规模和分期,合流系统截流倍数的确定,干管的断面尺寸、定线和长度,泵站的数量:回用水规模和分期,回用水干管直径、定线和长度,泵站数量及扬程:(4)污水水质及处理程度的确定,回用水水质及深度处理程度的确定;(5)污水处理厂的污水、污泥处理工艺流程、回用水深度处理工艺流程以及污泥综合利用的说明;(6)供电平安程度,自动化管理水同等:厂、站的绿化及卫生防护。2.4. 管理机构,劳动定员及建设进度设想:(1)管理机构及定员:污水处理厂的管理机构设置;人员编制(附定员表)及生产班次的划分;(2)建设进度:工程项目的建设进度耍求和总的支配:建设阶段的划分。2.5. 投资估算及资金筹措(1)投资估算:编制依据和说明:工程投资估算表:近期工程投资估算表:(2)资金筹描:资金来源(申请国家投资;地方自筹、贷款及偿付方资金的构成(列表)。2.6. 财务效益及工程效益分析(1)财务预料:资金专用预料,依据建设进度设想表确定项目的分年投资:固定资产折旧:污水处理生产成本(列表说明),算出单位水量的费用(元/m3),生产成本结构为:药剂费用;动力费用:工资福利费:固定综合折旧;养护修理折旧;其他费用:排水收费标准的建议;(2)财务效益分析:算出投资效益;投资回收期(列表);(3)工程效益分析:节能和经济效益分析:环境效益和社会效益分析。2.7. 结论和存在问题结论主要是在技术、经济、效益等方面论证的基础上,提出城市污工程项目的总评价和举荐方案看法。存在问题,解决的问题的途径。附I某市污水工程可行性探讨报告书目L总论前言(2)编制依据(3)编制范围(4)可行性探讨结果概要附件1:附图附图一、某市污水处理工程规划图附图二、氧化沟方案总平面图附图三、一般活性污泥法方案总平面图附图四、氧化沟工艺流程示意图附件2:附件(各类批件和附件)3 .城市污水处理厂工程招投标管理3.1. 概述(1)污水处理项目招标承包制1)城市污水处理项目建设以招标方式来选择实施单位,不仅是国家的有关规定,也是国内主动推行、符合建筑市场经济规律的管理模式。招标是建设项目业主选择实施者的过程。业主从中选择出信誉牢靠,技术实力强,管理水平高的可依靠承包商(设计单位、施工单位、供货单位、监理单位),并和之签订承包合同将该项工作任务交予其完成。2)承包则是指托付任务的实施过程。即业主选定的实施单位依据承包合同中约定的条件,在限定的投资范围内保质、保量、如期完成规定的任务,并获得相应的酬劳。建筑产品也是商品,招标承包是遵循和运用商品的经济规律和价值规律,并将实施过程纳入法制化管理的生产经营管理方式。3)为了适应社会主义市场经济体制的须要,工程项目建设以招标方式选择承包商已成为一种管理制度。建设部规定:凡投资30万元以上的工程项目,必需实行招标。(2)污水处理项目招标方式1)公开招标:是指招标单位在国内外主要报刊或通过广播、电视等新闻媒体发布招标广告,凡有爱好并符合广告要求的承包商,不受地域和行业的限制均可以申请投标。经过资格查合格后,按规定时间参加投标竞争。2)邀请招标:是指招标单位向预先确定的若干家承包单位发出招标邀请函,就投标工程的内容、工作范围和实施条件等做出简要说明,请他们来参加投标竞争。被邀请单位同意参加投标后,从招标单位获得招标文件,并在规定时间内投标报价。此后的工作程序和公开招标基本相同。邀请单位般510家,但不应少于3家。3)议标:是指业主指定少数几家承包单位,分别就承包范围内的有关事宜进行协商,直到(4)污泥处理系统(5)回用水深度处理系统(6)主要工艺设备及仪表(7)土建工程(8)公用工程(9)自动限制9 .节能10 .环境爱惜及平安生产(1)噪声源的限制及其影响(2)厂区的绿化及卫生防护(3)平安生产措施11 .管理机构及劳动定员(1)管理机构的设置(2)人员编制12 .投资估算编制依据和说明(1)工程总投资估算表(3)一期工程投资估算表13 .建设进度及费金筹措支配(1)建设工程支配(2)资金筹措支配14 .经济评价(1)基础数据(2)总投资构成、资金来源及运用支配(3)污水处理生产成本估算(4)财务评价15 .结论和存在问题(1)结论(2)存在问题的文件,招标文件经发出,招标单位不得擅自修改。若确需修改时,应以补充文件的形式将修改内容通知每一投标人,补充文件和招标文件具有等同的法律效力。招标文件的主要内容:投标须知、经过批准的可行性探讨报告或设计任务书及有关行政文件的兜制件、项目说明书、合同的主要条件、设计资料的供应内容、方式和时间、设计文件的审杳方式,及进行现场勘察、对招标文件说明的时间、地点和招标截止日期:3)设计要求文件的编制:设计要求也叫设计大纲。从技术、经济等方面详细编写。作为设计招标的指导性文件,主要包括设计文件编制的依据:国家有关行政主管部门对规划方面的要求;技术经济指标:平面布局要求:结构形式要求;结构设计方面的耍求:设备设计方面的要求;其他有关方面的要求。(3)招标和投标:从公开招标发布招标通知之日或邀请招标寄出投标邀请函之日起,到招标文件中规定的投标截止l期止。这一时间段既是业主的招标阶段,也是投标人的投标阶段。在这一时间内业主的主要任务:1)对投标人的资格审查:公开投标时,要预先对投标人的资格进行审查,以便淘汰不合格的投标人。只有通过r资格审查的投标人,才能购买招标文件,参和设计投标竞争。如为邀请招标,由于业主对邀请单位比较了解,可以省去资格预审,但在评标时必需进行资格后审。预审和后审内容基本相同。资格预审的内容主要包括资格审查、实力审查、阅历审查三个方面。2)设计投标:设计单位应严格依据招标文件的规定编并在规定时间内递送设计投标书的内容一般有方案设计综合说明书、方案设计内容及图纸、建设工期、主耍的施工技术要求和施工组织方案、工程投资估算和经济分析、设计进度、设计承包报价等。(4)评标、定标1)开标后进入评标、定标阶段。评标由招标单位邀请有关部门的代表和专家组成评标小组来进行,通过对各标书的评审写出综合评标报告,并推选出前一、二、三名候选中标单位。业主依据评标报告,可分别和候选中标的人进行会淡,就评标中发觉的问题探讨改正或补充原投标方案可行性,或将其他投标人的某些设计特点吸取至该方案之中,其可能性等有关事项进行探讨协商,最终选定中标单位:2)评标时应侧重以下几个方面设计方案的优劣:设计的指导思想是否正确;设计方案的先进性,是否反映了国内外同类污水厂建设的先进水平:总体布局的合理性:污水处理工艺流程是否先进:设备选型的适用性、先进性;主要建筑物、构筑物的结构是否合理,造型是否美观大方,并和厂区环境协调;和某承包商达成协议,将工程任务托付他去完成。邀请议标单位般不应少于2家,适用于金额较少的项目。(3)招投标遵循的原则1)坚持“公开、公允、公正、合理”的原则:严格审查和选择投标单位,推行标准化招标文件格式,规范招投标过程中的行为,限制任何个人的决策权力,要制度上严密,组织上保证,监督机制有力,从而使招标最优化;2)坚持“剥夺每一个人特权”的原则:工程招标是一项综合性的技术经济活动,涉及面广,程序困难,尽管我国有关部门及各地方政府制定了有招标管理方法,但过于笼统、随意性大,在确定程度上依靠于领导意志。因此,要制定严密的制度,领导要以身作则,严格按制度办事,不讲关系,不留情而,选出最优的中标单位。3.2.污水处理项目勘察设计的招投标管理建设项目的可研报告批准后,进入实施阶段的第一项工作就是勘察、设计招标。主要是按如下三大内容:(1)污水处理厂工程项目设计招标程序污水处理厂工程项目设计招标有其明显的特点,中标单位通过通过智力劳动动,将业主的设想转变为可实施的蓝图。详细招标程序为:1)业主编制招标文件,业主发布招标广告或发出招标邀请书;2)投标单位购买或领取招标文件:3)投标单位报送申请书,业主对投标单位进行资格审查:4)业主组织投标单位踏勘工程现场,解答招标文件中的问题:5)投标单位编制投标书,投标单位按规定时间报送投标书;6)业主当众开标,组织评标,确定中标单位,发出中标通知书;7)业主和中标单位签订合同。(2)招标的组织和准备工作1)招标的组织准备:业主确定进行设计招标后,首先要成立招标组织机构,详细负责办理招标工作的有关事宜。在业主单位专业人员不足时,可以托付专业询问机构或工程建设监理单位承办招标的技术性和事务性工作,决策由业主作出,招标人员必需有法律、技术、经济等方面的专家;2)编制招标文件:招标文件是指导设计单位进行正确投标的依据,也是对投标人提出要求护距离、占地面积等;依据进厂的污水量和污水水质,说明污水处理和污泥处置接受方法的选择,工艺流程总平面布置原则,预料处理后达到的标准:按流程依次说明各构筑物的方案比较或选型,工艺布置,主要设计数据、尺寸、构造材料及所需设备选型、台数和性能,接受新技术的工艺原理特点。说明接受的污水消赤方法或深度处理的工艺及其有关说明;依据状况说明处理后的污水、污泥的综合利用等状况:简要说明厂内的主要帮助建筑物及生活福利设施的建筑面积及运用功能:说明厂内给水管及消火栓的布置,排水管布置及雨水解除措施、道路标准、绿化设计。3)建筑设计说明报据生产工艺要求或运用功能确定的建筑平面布置、层数、层高、装修标准,对室内热工、通风、消防、节能所实行的措施;说明建筑物的立面造型及四周环境的关系;帮助建筑物及职工宿的建筑面积和标准。4)结构设计工程所在地区的风荷、舌荷、工程地质条件、地下水位、冰冻深度、地震基本限度。对场地的特别地质条件应分别予以说明;依据构筑物运用功能,生产须要所确定的运用荷载、上壤允许承载力、抗震设计烈度等,阐述对结构设计的特别要求:阐述主要构筑物和大型管集结构设计的方案比较和确定,如结构选型、地基处理及基础型式、伸缩缝、沉降缝和抗震缝的设置,为满意特别运用要求的结构处理,主要结构材料的选用,新技术、新结构、新材料的接受。5)采暧、通风设计:说明室外主要气象参数,各构、建筑物的计算温度,采暖系统的形式及其组成,管道敷设方式、采暖热媒、耗热量、节能措施;计算总热负荷量,确定锅炉设备选型供热介质及设计参数,锅炉用水水质软化及消烟除尘措施,简述锅炉组成,附属设备间设备的布置。通风系境及其设备选型,降低噪声措施。6)供电设计说明设计范围及电源资料概况,说明电源电压,供电来源,备用电源的运行方式,内部电压选择。说明用电设备种类,并以表格表明设备容量、计算负荷数值和自然功率因数、功率因数补偿方法,补偿设备的数量以及补偿后功率因数结果。其他有关问题。经济效益的好坏:建设标准是否合理;投资估算是否超过投资限额;选择的工艺运行成本的凹凸:实施该方案所需外汇额估算等。设计进度快慢:依据投标书的实施方案支配,看是否满意业主的要求。业主往往为了缩短项目的建设周期,初步设计完成后就进行施工招标。在施工阶段接连供应施工图,要依据业主对项目的总体进度支配,不得延误施工的进度和要求。设计资格和社会信誉:没有设置资格预审程序的邀请招标,在评标时对设计单位的资格和社会信誉也耍进行评审,作为对各申请投标单位的比较内容之一。4.污水处理工程的设计和依据4.1. 设计说明书(1)概述1)设计依据:污水处理工程说明设计任务书或托付书及选厂报告等的批准机关、文号、日期、批准的主要内容,设计托付单位的主要要求;2)主要设计资料:资料名称、来源、编制单位及日期,一般包括用水、用电协议,环保部门的同意书,区域水环境和重点水污染源治理可行性探讨报告等:3)城市概况及自然条件:建设现状、总体规划、分期支配及有关状况,概述地情、地貌、工程地质、水文地质、气象水文等有关状况;4)现有排水工程概况:现有污水、雨水管渠泵站及处理厂的位置、水量、处理工艺、设施利用状况、存在问题等。(2)设计概要1)总体设计说明城市污水水量、水质,若水质有碍生化处理或污水管道的运行时,解决措施如何:处理后污水排入水体的名称、卫生状况、水文状况,现在运用功能及当地环保门及其他有关部门对水体的排放要求;新建污水管渠设计说明:和现有排水系统的关系,管渠设计的布置原则、干管走向、长度、管渠尺寸、埋设深度、管渠材料等;泵站设计的位置、型式、主要尺寸、埋深、设备选型和数量、运行要求等。2)污水处理厂设计说明污水厂位置的选择考虑的因素,如地理位置、地形、地质条件、防洪标准、卫生防位标高关系,主要规模指标;3)建筑总平面图:对于较大的厂应绘制,并附厂区主要技术经济指标。(2)主要构筑物工艺图:接受比例一般为1:100-1:200,图上表示出工艺布置,设备、仪表及管道等安装尺寸、相关位置、标高(确定标高)。列出主要设备一览表,并注明主要设计技术数据。(3)主要构筑物建筑图:接受比例般为1:1007:200,图上表示出结构型式、基础做法、建筑材料、室内外主要装修门窗等建筑轮廓尺寸标高,并附技术经济指标。(4)主要帮助建筑物图:如污水处理厂的综合楼、车间、仓库、车库,可参照上述要求。(5)供电系统和主要变、配电设备布置图:表示变电、配电、用电启动爱惜等设备位置、名称、符号及型号规格,附主要设备材料表。(6)自动限制仪表系统布置图:仪表数量多时,绘制系统限制流程图,当接受微机时,绘制微机系统框图。(7)通风、锅炉房及供热系统布置图。(8)机械设备布置图:接受比例为1:501:200,图上表示出工艺设置,设备位置,标注主要部件名称和尺寸提出接受的设备规格和数量。(9)非标机械设备总装简图:常接受比例1:501:200,图上注明主要部件名称、外廊尺寸及传动设备功率等。4.5. 城市污水处理厂设计的依据(1)设计任务书或托付书:主要指明设计任务书或托付书的批准机关、文号、日期。说明任务书的主要内容,如污水处理工程规模、建设范围、进水水质,处理后水质,并说明设计托付单位的主要要求,如处理工艺方案、工程建设标准和投资限制、设计范围、设计文件交付时间进度,写明设计单位和设计托付单位双方的贡任、权利及义务。(2)污水处理工程基本状况资料1)国家各级政府有关水污染防治的政策、法规、污染限制规划、水污染排放标准等。如国家对区域水污染综合治理的规划和任务目标:国家及某些行业的环境质量标准、污水排放标准等;2)城市排水系统基本资料,包括城市排水系统现状、规划、发展目标和分期建设支配。城市水污染治理规划目标,包括城市和工业水污染治理的期限任务和内容、拟达到的目标;污水处理工程的建设范围、建设规模和建设地址,分期建设支配等。污水处理后拟达到的排放标准,说明供电系统负荷性质及其对供电电源牢靠程度的要求,内部配电方式,交电所容量、位置、变压器容量和数量的选定及其安装方式,备用电源,工作电源及其切换方法,照明要求。说明接受继电爱惜方式、限制的工艺过程、各种遥测仪表的传递方法、信号反映、操作电源等,简要动作管理和连锁装置,确定防雷爱惜措施和接地装置:泵房操作以及变、配电建筑物的布置,结构型式和要求。说明安装作业计算及生产管理用各类仪表。7)仪表、自动限制及通讯设计:说明仪表、自动限制设计的原则和标准,仪表、测定自动限制的内容,各系统的数据采集和调度系统:说明通信设计范围及通信设计内容,有线及无线通信。8)机械设计:说明所选用标准机械设备的规格、性能,安装位置及操作方式,非标准机械的构造形式、原理、特点以及有关设计参数;说明修理车间担当的修理范围,车间设备的型号、数量和布置。9)环境爱惜:污水处理厂对旁边居民点的卫生环境影响:污水排入水体的影响以及用于污水浇灌的可能性;污水回用、污泥综合利用的可能性或出路;污水处理厂处理效果的监测手段;锅炉房消烟除尘措施和预期效果;降低噪声措施。(3)人员编制及经营管理:提出须要的运行管理机构和人员编制的建议:提出年总成本,并计算每m,的污水处理成本费用:单位污水量的投资指标;平安措施;关于分期投资的确定。(4)对于阶段设计要求:需提请在设计阶段审批或确定的主要问题;施工图设计阶段须要的资料和勘测要求。4.2. 工程概算书内容要求参见有关概(预)算文件组成及深度要求的资料。4.3. 主要设备及材料表提出全部工程及分期建设须要的三材、管材及其他主要设备、材料的名称、规格(型号)、数量等(以表格方式列出清单)。4.4. 设计图纸(1)污水处理厂总体布置图1)污水处理厂平面图:比例般接受1:2001:500,图上表示出坐标轴线、等高线、指北针、四周尺寸,绘出现有和设计的构筑物及主要管渠道路及相关位置,列出构筑物和帮助建筑物一览表和工程量表;2)污水、污泥流程断面图:接受比例竖向1:1007:200,表示诞生产流程中各构筑物及其水如曝气池,氧化沟,生物漉池等。由于其体积大,结构困难,池内设备多,因此施工周期较长,施工难度较大。5)二沉池:和初沉池结构类似,接受辐流式沉淀池较多。近年来出现的周边进水周边出水式二沉池具有表面负荷高,体积较同规模其他形式二沉池小,可以节约投资的优点。但其配水槽为变截面,要求精度高,施工难度大。6)污泥浓缩池:其构造类似于辐流式沉淀池。有些污水处理厂起先接受机械浓缩设备代替重力浓缩池。7)消化池:形式有龟甲形、圆柱形和椭圆形。一般多接受圆柱形。按池顶结构分固定盖和浮动盖,一般接受固定盖。要求混凝土水密性、气密性、抗腐蚀性良好。污水处理厂的工艺构筑物有如下特点:污水处理工程中的构筑物多为水池,从用途上可以分为两大类:一类是水处理用池,如沉淀池、滤池、曝气池等:另一类是贮水池,如清水池、高位水池,调整池等。这两类池的容量、型式、空间尺寸、标高和水深主要由工艺设计确定:而池型及结构尺寸则主要由结构的经济性和场地、施工条件等因素来确定。水池常用的平面形态为圆形或矩形,其池体结构一般是由池壁、顶盖和底板三部分组成的。依据工艺上需不须要封闭,又可分为有顶盖(封闭水池)和无顶盖(开敞水池)两类。污水处理工程中的贮水池多数是无顶盖的。(2)污水处理厂帮助建筑物:帮助建筑物一般包括综合办公楼、鼓风机房、污泥脱水间、机修间、配电间、车库、仓库、宿舍楼、锅炉房、浴室、食堂以及其他帮助建筑物。5.3,设各安装及电气自控系统安装工程(1)工艺管道安装:包括给水管、污水管、污泥管、放空管、超越管等。(2)工艺设备安装:包括污水提升泵、格栅、阀门、螺旋输送机、栅渣压榨机、鼓风机、砂水分别机、曝气设备、水下搅拌器、堰门、刮泥机、回流污泥泵、污泥脱水机、沼气柜、沼气发电机等。(3)电气设备安装;包括变压器、凹凸压配电柜、电缆等。(4)自控设备安装:包括PLC站、自控仪表、计算机限制系统、模拟屏、IO点、电缆等。(5)公用设施安装:包括锅炉、照明器具、大门、监视系统、消防系统等。5.4.污水处理工程示例某城市污水处理厂接受单环路转刷曝气氧化沟工艺,日处理污水8万吨,回用水口处理2万吨。污水和污泥的综合利用目标,污水和污泥处理的工艺设计方案。城市自然环境条件,包括地形、地貌、气象水文、工程地质、水文地质等。(3)污水处理工程技术资料:污水处理工程工艺、建筑和结构、电气自控方面设计接受先进技术,所依据的技术资料,指处理工程所接受的新工艺、新设备和新材料的技术资料,或针对本项目的技术试验资料,或应用效果保证合同,还包括工程地质、水文地质方面的勘察报告。(4)污水处理工程设计资料:建址范围内的地形图、污水管渠或河道的断面图,用水、用电、用汽、交通方面的协议书,并应明确以上资料的名称、来源、编制单位和日期。对于污水处理厂(站)改(扩)建工程,应供应现有污水处理厂设计资料或实测资料。5 .污水处理厂建设工程施工内容5.1. 污水处理工程的施工内容依据每个城市排水总体规划的不同要求,城市的排水分成多个系统,每个系统都包括若干污水支管和污水干管。污水管网主要用于污水的收集和输送。污水管道一般为混凝上管,还有PVC管道和玻璃钢管道。5.2. 污水处理构筑物及其他附属设施土建工程(1)工艺构筑物:污水处理工程依据工艺设计的不同其构筑物也有所不同,一般分为预处理区、水处理区、泥处理区等,少数污水处理厂还有回用水处理系统。1)污水提升泵站及格栅间:提升泵房由进水廓道、集水池、提升泵间等组成,通常和格栅间合建。依据工艺要求,泵站一般有地下部分、地上部分、集水池、设备间、配电间、机修间等构筑物。其中集水池等地下部分为混凝土结构,其余为砖混结构。泵站和格栅间内的设备主要有:污水提升泵(有卧式离心泵、立式离心泵、轴流泵、潜污泵等),格栅阀门,电气设备及自控系统等。2)沉砂池:用于沉淀污水中相对密度较大的颗粒,一般为矩形或圆形混凝土构筑物,也有钢制沉砂池,并配有鼓风机,用来曝气和气提。3)初沉池:常见的池型有平流式、辐流式和竖流式。平流式沉淀池占地较大,矩形,有折回廊道,施工相对简洁,但池底有斗型沉泥区,对施工要求较高。辐流式沉淀池,为圆形混凝土构筑物,直径较大,施工难度大。其结构形式有现浇混凝土,无粘结预应力混凝土和装配式缠丝预应力混凝.竖流式沉淀池常见于较小型污水处理厂,圆形锥底,直径较辐流式小;总高度比其大。由于是锥形,底又较深,所以施工难度大。4)生物处理构筑物:为污水处理厂的核心构筑物,其结构随着工艺的不同有不同的形式,机械设备安装工艺流程图6.2.刮泥机的安装(1)施工准备:首先复测和检查二沉池中中心支座混凝土高程偏差,地脚螺栓孔中心偏差,池壁半径偏差,轨道混凝土基础圆度和高程偏差,池底倾斜度偏差,检查各项均符合设备安装精度后,埋设中心回转支承和桁架轨道高程点和中心标板,然后进行设备检查、清洗和装配。(2)安装:整个刮泥机设备较大,安装精度要求较高,因此刮泥机设备运至现场后,先接受吊车吊至池内,分以下三个步骤:吊装中心回转支承。安装驱动装置。安装桁架及其他附件。(1)主要工艺构筑物1)格栅间及进水泵房:进水泵房及出水井平面尺寸为32.6mX10.6m,埋深7.2m,接受钢筋混凝土结构,开挖施工。2)氧化沟:一般共两座氧化沟,每座平面尺寸为120mX54m,埋深2.6m,地面以上2.2m,接受钢筋混凝上现浇结构。纵向设两道变形缝,横向设五道形缝,变形缝运用橡胶止水带,苯板填缝,塑料油膏封嵌。3)二沉池:共两座,每座直径50m,埋深4.6m,地面以上0.9m,接受现浇体式底板,后张法无粘结预应力混凝土池壁结构,底板及池壁沿环向和纵设多道加强膨胀带:4)滤池:平面尺寸为15.3mX14m,埋深3.5m,地面以上3.5m接受现浇钢混凝土结构:5)清水池:平面尺寸为16.6mX166m,埋深2m,地面以上2.25m,接受现浇钢筋棍凝土结构;6)接触池:平面尺寸为22.3mX19.8m,埋深4.1m,地面以上05m,接受现浇钢筋混凝.土结构,池顶加预制盖板。(2)附属建筑物1)综合楼:综合楼设办公室、化验室、会议室、接待室、财务及轮班休息用房。框架结构,独立基础,共设四层,建筑面积为3OOOm2;2)锅炉房、食堂、浴室:单层,建筑面积70(加2,食堂和浴室主要供职工就餐和洗澡。锅炉房建筑面枳150,供冬天综合楼及生产车间取暖,单层砖混结构:3)大车库和仓库:大车库面积420m?:仓库面积260m2,单层砖混结构;4)门卫:5m×12m,单层,砖混结构。(3)主要管道:污水管、污泥管、放空管、雨水管、超越管等,其中除雨水管为混凝土管道外,其余均接受钢管。(4)主要设备:提升泵、格栅、螺旋输送机、栅渣压榨机、钢制沉砂池、砂水分别器、转刷、水下搅拌嚣、出水堰、吸泥机、污泥浓缩脱水机等。6 .污水处理机电设备安装工程流程6.1. 污水处理机械设备安装工艺流程图轴线和电机一减速箱组垂宜偏差限制在2mm内。电机一减速箱座标高偏差、尾端轴承座标高偏差均为2mm内。6.4. 钢管安装流程(见下图)7 .污水处理厂工程竣工验收7.1. 污水处理厂验收前的准备(1)竣工验收条件:1)生产性工程已按设计建成:能满意污水处理系统的运行要求;主要工艺设备已安装配套,经联动负荷试车合格,平安生产和环境爱惜符合要求,已具各运行条件;职工宿舍和其他必要的生活福利设施以及生产准备工作能适应试运行期的须要:2)非生产性的建设项目,土建工程已完成,室外的各种管线已施工完毕,或已达到设计要求,具各正常的运用条件;3)污水处理工程符合上述的基本条件,但有少数非主要设备及某些特别材料短期内不能解决,或工程虽未按设计规定的内容全部建成,但对运行、运用影响不大,也可报请竣工验收。(2)竣工验收准备:1)完成收尾工程。收尾工程的特点电零星、分散,工程量小,分布面广,假如不刚好完成,(3)分段拼装刮泥机桁架,并连接驱动装置:中心回转支承接受桅杆进行吊装,吊装时依据已埋设好的高程点和中心标板,利用混凝上面上划出的中心点和十字线对齐安装.驱动装置安装接受桅杆吊装,吊装前中心回转支承已安装调整完毕,吊装时先安装小车框架,再吊减速机和电动机。桁架拼装。桁架长度较大,可分段进行吊装,吊进二沉池后,再进行拼装。在二沉池内铺设操作平台,各构件在操作平台上焊接,然后安装上下弦栋梁,成整体桁架。刮泥机桁架安装合格后,按图纸编号装刮泥刀。如不接受活络式刮泥刀,则需经试运转调整好和池底距离后,再作固定焊接。7.3. 氧化沟转刷安装(1)安装程序:实物尺寸复核一设备基础测量放线一减速箱座地脚螺栓预埋一电机一减速箱座就位一转刷轴一尾端轴承座就位一调整轴线垂直度一尾端轴承座地脚螺栓埋设f调整轴线水平度T安装叶片T基础面二次水泥浆找平。此安装程序的特点是通过以电机T减速箱座就位为基准,找出尾端轴承座精确位置。既能削减尺寸误差,又能消退土建施工误差,减轻施工难度。(2)转刷吊装:在结构尺寸大的氧化沟上安装重量较大的转刷,吊装工作显得尤为重:要。宜接受分段吊装法。即将转刷机组分为电机f减速机组和转刷轴一尾端轴承分别进行吊装。(3)安装方法:安装前对设备实物基础尺寸进行复核,确保实物尺寸同设备图、安装工艺图纸一样,及早发觉问题。重点检查设备基础的纵横中心线、标高和预埋地脚螺栓的定位尺寸是否满意要求。电机一减速箱及转刷一尾端轴承安装I将电机一减速箱组安装联轴器后安装就位,并将锁紧螺母拧紧,扭矩为3IO33ONm,同时将转刷一尾端轴承连接后,带上地脚螺栓一起就位,尾端座下垫上50mm厚的垫铁。调整轴线垂直度及尾端轴承座地脚螺栓埋设,以设备基础上打出的轴线为基准,平移后用钢丝线拉直,在钢丝线的两端脚挂垂线,测量转轴两端外缘和垂线的距离,调整尾端横向位置,使测量的差值限制在2mm以内,然后用C30细石混凝土将尾端两根地脚螺栓埋设。精调水平:在尾端混凝土强度达到75%以上后,撤去型木,先用水准仪检查转刷两端高差,初步调整尾端座下的调整螺母以减小差值,然后用框式水平仪置于转轴中部精调水平,限制在2mm以内。安装叶片:安装前留意每台的叶片凸筋和转向间的关系,凸筋应迎向水面,螺栓紧固次序是先外圈后内圈。扭矩为5161Nm°安装精度要求:转刷轴线水平偏差限制在2mm内。转刷(1)工程资料验收:这是工程项目竣工验收的重要内容之一,施工单位应按合同要求供应全套竣工验收所必需的资料,并应经监理工程师审核同意。1)工程技术资料:工程地质、水文、气象、地震等资料:地形、地貌、限制点、限制物、构筑物、重要的设备安装测量定位、观测记录:设计文件及审查议定书;工程项目开工报告、工程项目竣工报告;分项、分部工程和单位工程施工技术人员名单:图纸会审和设计交底记录、设计交更通知单、技术变更核实单;工程质量事故发生后的调查和处理资料;材料、设备、构件的质量合格证明资料和试验、检验报告:水准点的位置,定位测量记录、沉降及位移观测记录;隐藏工程验收记录、施工日志及竣工图:(ID分项、分部、单位工程质量检验评定资料;电气、仪表安装工程竣工验收报告和竣工报告;设备试车、验收、运转、维护记录和谈判协议、议定书、谈判记录:(M)国外设备、材料检验及设计联络、商检及索赔记录;国外技术人员现场供应的技术文件和有关资料;2)工程综合资料:项目建议书及批件:可行性探讨报告:项目评估报告环境影响报告书:设计任务书;土地征用申报和批选文件及红线、拆迁补偿协议书;承包发包合同、协议书、招标和投标、租赁等文件资料;施工执照;整个建设项目竣工验收报告;验收批准文件、验收鉴定书;项目工程质量评审材料:工程现场声像材料:消防、环保、劳动卫生等设施验收单项材料;3)工程财务资料:历年建设资金拨(借)入和运用状况:历年批准的年度财务决算及竣工年度财务决算,历年主管部门批复文件:历年年度投资支配,财务收支支配及主管部门的批件:建设成本资料、交付运用财产资料、概算执行状况资料:设计概算、预算文件;竣工决算资料:4)竣工图:工程项目竣工图是其实地记录各种地下、地上工程等详细状况的技术文件,是对工程进行交工验收、维护、扩建、改建的依据。假如施工是按原设计图纸进行而没有变更的,则由施工单位在原施工图上加盖“竣工图”标记后,即作为竣工图;凡在施工中,有一般性设计变更,只是将原施工图加以修改补充作为竣工图的,由施工单位负责在原施工图上注明修改部分,并附以设计变更通知单和施工说明,加盖“竣工图”标记后,即作为竣工图:凡结构形式变更、I艺改交、平面布置变更、项目变更以及有其他重大变更,不宜再在原施工图上修改补充者,应重新绘制变更后的竣工图。由于设计缘由造成,由设计单位负贲聿将会干脆影响工程项目的竣工验收及投产运用:2)竣工验收的资料准备。竣工验收资料和文件是工程项目竣工验收的重要依据,从施工起先就应完整地积累和保管,竣工验收时经编目建档:3)竣工项目自检自验。竣工项目自检自验是指工程项目完工后施工单位自行组织的内部模拟验收,自检自验是顺当通过正式验收的牢靠保证,通过自检自验,可刚好发觉遗留问题,事先予以处理。为了工作顺当进行,自检自验时宜请监理工程师参加。7.2.验收依据和验收标准(1)竣工验收依据:1)竣工验收依据一般包括:设计任务书、扩初设计、设计概算、环境影响报告、施工图纸、技术设计、设计变更通知单、国家现行规定、标准等:2)设汁任务书是竣工验收的总依据,没有设计任务书,竣工验收工作就失去了方向。竣工验收应接设计任务书确定的目标和内容进行。3)施工图设计是在设计任务书规定的范围
