安装工程专项施工方案.docx

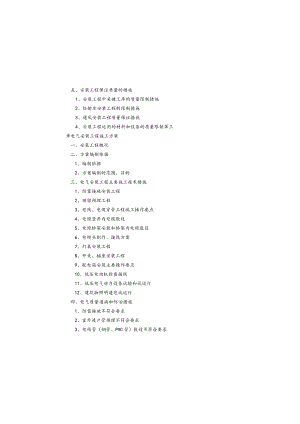

五、安装工程保证质量的措施1、安装工程中关键工序的质量限制措施2、给排水安装工程的限制措施3、通风安装工程质量保证措施4、安装工程运用的材料和设备的质量限制第三章电气安装工程施工方案一、安装工程概况二、方案编制依据1、编制依据2、方案编制的范围、目的三、电气安装工程主要施工技术措施1、防雷接地安装工程2、预留预埋工程3、电线、电缆穿管工程施工操作要点4、电缆竖井内电缆敷设5、电缆桥架安装和桥架内电缆敷设6、电缆头制作、接线方案7、灯具安装工程8、开关、插座安装工程9、配电箱安装主要操作要点10、低压电动机检查接线11、低压电气动力设备试脸和试运行12、建筑物照明通电试运行四、电气质量通病和防治措施1、防雷接地不符合要求2、室外进户管预理不符合要求3、电线管（钢管、PVC管）敷设不符合要求4、导线的接线、连接质量和色标不符合要求目录第一章工程概况一、工程建设概况二、工程设计概况1、建筑设计概况2、结构设计概况3、机电安装设计概况其次章给排水、暖通安装工程施工方案一、工程概况1、生活给水系统简介2、消防系统简介3、排水系统简介4、防排烟系统简介二、编制依据1、编制依据2、方案编制的范围、内容、目的三、给排水管道安装工程主要施工技术措施1、RKC型柔性排水铸铁管的施工技术措施2、PVC-U排水管道的施工技术措施3、给水管道施工技术措施四、通风管道安装主要施工技术措施1、风管制作和安装工艺流程2、施工准备3、风管支、托、吊架的制作和安装4、风管的安装5、风管部件的安装6、通风机的安装7,通风机的单机调试和系统调试第一章工程概况一、工程建设概况经开区江南水岸公租房一组团工程位于重庆市南岸区长生桥镇乐天村、桃花店村，茶涪路南侧地块。一组团建筑面积约18.5万小,投资额约3.33亿元。二、工程设计概况1、建筑设计概况(1)工程总体概况：经开区江南水岸公租房一组团工程由8栋33层一类高层住宅、裙房以及地下车库组成。一组团详细状况如下：(2)建筑装修设计状况：地面主要有：碎防水地面、细石校地面、防滑地砖地面、玻化砖地面、地砖地面。楼地面主要有：细石舲楼面、防滑地砖楼面、架空保温楼面、保温楼面、防水楼面、毛坯楼面、耐磨地坪楼面。内墙主要有：水泥砂浆抹灰墙面、涂料墙面、水泥砂浆防水墙面、服子墙面、瓷砖墙面。外墙主要有：碎防水外墙、涂料墙面、外墙漆墙面、面砖墙面、干挂石材幕墙、玻璃幕墙、金属幕墙。顶棚主要有：乳胶漆顶棚、毛胚顶棚、铝合金方扣板吊顶顶棚、纸面石膏板吊顶5、配电箱的安装、配线不符合要求6、开关、插座底盒和面板的安装、接线不符合要求7、灯具安装不符合要求8、电缆安装不符合要求第四章安装工程保证工期的措施一、进度支配的按排二、进度支配的限制三、保证进度支配的措施1、从技术管理方面进行限制2、从劳动力管理方面进行限制3、从机械操作和运用方面进行限制建筑特征表林号住宅平面类别层数层高(m)消防扑救商度5)建筑防火类别结构类型火级时等备注一组团1-1#B33F399一类高层商住楼框架剪力墙一级1-2#B33F399一类高层商住楼框架剪力墙一级1-3#B33F399一类高层商住楼框架剪力墙一级1-4#B33F399一类高层商住楼框架剪力墙一级1-5#B33F399一类高层商住楼框架剪力墙一级1-6#B33F399一类高层商住楼框架剪力墙一级1-7#B33F399一类高层商住楼框架剪力墙一级1-8#B33F399一类高层商住楼雁架剪力墙一级一组团车库-2F4.0/3.8地下车庠椎架一级1类地下车库4、从材料供应方面进行限制5、从安装工程的施工过程进行限制第五章平安文明施工措施1、用电平安2、防空中坠物和高空坠落3、防火平安4、其他平安措施5、文明施工要求(1)南北两侧道市政路下规划有市政给排水管网。(2)本工程室外给水管接受生活和消防分供制供水；市政给水相对压力为0.40MPao(3)市政给水接受单路水源，市政引入管管径为DN250；消防水池接受市政水源补水，补水管径DNl50。(4) 一组团室外设置一条DNIO0'DN250的低压给水管，为各栋住宅内1F7F干脆供水及为无负压设备补水。(5)最高日生活用水量为1600m',最大时用水量为240m(6)本工程室内给水共分三个区，一区(1层至7层)，由市政管网干脆供水，二区(8层至18层)、三区(19层至26层)，接受二次加压供水。2、消防系统简介(D室内外消防用水均由一组团的消防水池(864m)及消防水泵供应，为1#、2#、3#组团供应消防用水。(2)消防设计参数以2组团1#、2#综合楼为设计依据；各组团均设置独立的屋顶消防稳压设备，1组团消防水箱设置于8号楼屋顶。(3)消防参数为：室内栓：q=40Ls,t=3h;室外栓：q=30Ls,t=3h;自喷：q=30Ls,t=lho(4)本工程消防参数为：室内栓：q=20Ls,t=2h;室外栓：q=15Ls,t=2h;自喷:q=30Ls,t=lh0(5)消火栓系统：本工程全面设置室内消火栓系统，室内消火栓系统由设于车库的消防水池及消火栓加压泵供应。室内消火栓给水接受生活和消防分流制，消火栓管道工作压力为2.OMPao(6)自动喷水灭火系统：本工程商铺部分设置自动喷水灭火系统，按中紧急II级设计。接受吊顶型下喷喷头，水源由消防水池和自喷加压泵供应，喷水管道工作压力为1.6MPao(7)管道材料：消火栓系统和自动喷水灭火系统管道工作压力P<lMPa,接受热浸镀锌钢管；管道工作压力PXMPa,无缝钢管或加厚热浸镀锌钢管。DN<80mm者螺纹连接,DN>80mm者,沟槽式卡箍连接。顶棚、硅钙板吊顶顶棚。屋面主要有：覆土绿化屋面、车行道屋面、广场屋面、隔热保温可上人平屋面、不上人屋面。2、结构设计概况经开区江南水岸公租房一组团工程包含内容：一组团中的全部子项工程：住宅、1-AD段商业、地下车库。建筑结构平安等级为二级，抗震烈度为6度，抗震等级为3级，各栋房屋主体结构的设计运用50年，主楼基础接受人工挖孔桩、独立柱基和条形基础，车库接受柱下独立基础，主体接受钢筋舲框架剪力墙结构，均为高层，3#、5#楼局部有地下室。商业、地下车库接受框架结构，商业楼均为二层，住宅地基基础设计等级为甲级，车库地基基础设计等级为丙级。本工程3#、5#楼及车库的地下室底板、地下室外周边侧墙（±0.0Onl以下）接受抗渗硅，抗渗等级为P6。.施工时地下室外周边侧墙在施工缝、变形缝处应按建施图大样设置止水带。3、机电安装设计概况安装配套工程设计功能齐全，智能化程度高，设计有电气、防雷接地、给排水通风、弱电智能化系统设计（电话通信系统、宽带网系统、有线电视系统、火灾自动报警和消防联动系统）。安装工程主要工作内容包括：给排水管道安装、电气安装、灯具、洁具、后五通、通风管道及设备安装、弱电（电视、电话、综合布线等）系统安装、消防火灾报警及联动限制系统安装、自然气管道安装、电梯安装等。其中弱电系统、自然气系统、火灾报警系统、电梯、变配电房内设备等安装由专业施工队伍施工，我司协作专业队伍做好前期的预留、预埋工作，此部分的方案由专业施工队伍进场后再做。其次章给排水、暖通安装工程施工方案一、工程概况1、生活给水系统简介防火阀。当排烟温度超过28(C时排烟防火阀关闭，风机联锁停机。车库每个防烟分区分别设有机械补风系统。平常送风和排烟补风系统合用，选用单速风机，送风机出、入口设70t防火阀，当送风温度超过7OeC时防火阀关闭，风机联锁停机。(2)设备用房通风系统设计：柴油发电机房有1台柴油发电机，自带排风扇排风，本专业仅设计机械送风系统。送风机的启停和柴油发电机连锁。送风管上设有70。C电动防火阀。当发生火灾时，电动防火阀关闭，风机联锁停机，以保证密闭灭火。柴油发电机排热风、排尾气系统由电气专业设计，本套图上仅示意，详见电气专业图纸。柴油发电机排热风管上设有电动防火阀，当发生火灾时，电动防火阀关闭，以保证密闭灭火。柴油发电机的尾气由专用排烟竖井引至高空排放，满足重庆市公共租赁房设计标准(DBJ50/T-133-2011)中7.3.2的要求。储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀。详见电气专业图纸。设有气体灭火的房间：柴油发电机房、储油间、配电室、开闭所平常通风和灭火后排风合用。墙上设701电动防火风.补风，排风管设有70C电动防火阀。发生火灾时，电动关闭防火阀和防火风口以及排风机，以保证密闭灭火。灭火完毕后，开启排风机和防火阀排废气。风机在室内、外便利操作的地点设有开关。生活水泵房、弱电间只作平常通风，进、出风口设70C熔断式防火阀。(3)车库内走道排烟系统设计：车库内走道设置机械排烟系统,选用单速风机，排烟风机入口设28(C防火阀。当排烟温度超过28(C时排烟防火阀关闭，风机联锁停机。同时设置机械送风系统，送风机出、入口设70C防火阀。当送风温度超过70七时防火阀关闭，风机联锁停机。送、排风口接受百叶风口。(4) 18#楼防排烟系统设计：18#楼地上部分的防烟楼梯间及其前室、消防电梯前室、内走道均接受自然排烟。自然排烟的开窗面积均满足高层民用建筑设计防火规范的要求：即防烟楼梯间、消防电梯间前室可开启外窗面积不小于2.Om)合用前室不小于3.0In靠外墙的防烟楼梯间每五层内可开启外窗面积之和不小于2.OnM长度不超过60m的内走道可(8)安装在消防给水管道上的检查阀门平常均应常开，管道上的试水阀应关闭锁死，全部阀门应有明显的启闭标记。箱体尺寸：700x1000x24OmnI,配DN65室内栓一个，dl9mm水枪一支，消防卷盘及L25m麻质衬胶水带一条及起泵按钮一个。3、排水系统简介(1)排水量:本工程最大日污水排放量为216m=7d,最大时污水排放量为3h3h°(2)排水接受雨水，生活排水分流制，生活污水干脆排入室外污水管网。(3)高层住宅卫生间污水及厨房废水管接受RBS内螺旋消音塑料排水管，且横管接入立管的三通和四通均接受旋转型管件连接。转换层及以下的管道接受RKC高层柔性排水铸铁管，橡胶密封法兰连接；商业卫生间接受UPVC塑料排水管，粘接。(4)雨水按重庆地区暴雨强度公式计算，f2509(1+0.8451gp)(t+ll095)0.753(升/秒.公班屋面排水：设计重现期P=5年，t=5分钟；且雨水排水工程和溢流设施的总排水实力不小于50年。室外排水详见总图(5)管道材料：室内排水管及非悬吊雨水管接受塑料排水管(PVC-U),承插粘接；室内雨水悬吊管接受焊接钢管或高密度聚乙埔管(HDPE)焊接，执行建筑排水用高密度聚乙烯(HDPE)(CJ/T250-2007)；雨水(DN>500mm)接受双壁水纹排水管，沥青油膏接或承插粘接。管道埋深：室内排水管，管顶覆土260Omm；室外排水管车行道下管顶覆土2100Omm,非车行道下管顶覆土270OmIn排水坡度：室内塑料排水管DN<150mm,i=0.026；DN>150mm,i=0.Olo有特别要求者见图中标注。(6)优先选用具有防涸功能的地漏，禁用钟罩式地漏，带水封的地漏水封深度不得小于50mm,地漏应处于被服务范围内的最低点，地漏的顶面标高应低于该处地面35mm；清扫口和其所在的地(楼)面齐平，检查口高于其所在地(楼)面1.0米处；地漏、检查口、清扫口均应安装在便于运用的部位。4、防排烟系统简介(1)地下车库通风及排烟系统设计：车库机械排风系统和排烟系统合用，选用双速风机，平常低速运行进行通风换气，着火时送、排风机联动运行，排风机高速运行进行排烟。排烟风机入口设28(TC核。(2)方案编制内容：本方案编制的主要内容应体现安装工程从开工做准备工作起先，到安装过程中的实行的主要施工技术措施，始终到安装工程的调试结束为止。详细内容包括给排水及通风安装工程的主要施工技术方案、安装工程保证质量的措施、保证进度措施、平安文明施工措施、成品疼惜措施等方面组织全面施工，并依据以上几方面内容进行编制。(3)编制目的：用于指导施工、提高安装质量、加快施工进度，按施工合同约定的目标完成施工任务。三、给排水管道安装工程主要施工技术措施本工程给排水管道主要工作内容包括：生活给水管道、消火栓给水管道、污水排水管道、空调冷凝水排水管道、雨水排水管道五部分。其中生活给水管道主干管接受衬塑钢管，丝扣连接，支管接受PP-R塑料给水管，热熔连接；消火栓给水管道接受焊接钢管，焊接连接；污水、雨水、废水管道在埋地部分接受排水铸铁管，柔性连接,立管部分接受消音螺旋排水管立管，承插胶水粘接。给排水管道的施工原则：先安装大管后小管，先无压管后有压管，先干管后立管最终支管的安装依次。给排水管道施工技术措施按以下三个方面进行编制：排水管道施工技术措施、给水管道施工技术措施、给水设备安装技术措施三个方面。其中排水管道包括柔性排水铸铁管及PVe-U排水管的施工、给水管道包括孔网钢带塑钢管及焊接钢管的施工、给水管道附属设备包括水泵、水箱的施工。1、RKC型柔性排水铸铁管的施工技术措施排水干管均接受RKC型柔性抗震铸铁排水管，接受法兰和胶圈连接。RKC型柔性排水铸铁管的施工工艺为：孔洞及套管的预留、预埋一管道施工前的准备一管道内外表面防腐一排水铸铁干管安装T排水干管灌水试验一管道表面清理、刷面漆。(1)孔洞及套管的预留依据给排水设计图纸的要求，绘制排水管道预留孔洞及套管的规格、位置及标开启外窗面积不小于走道面积的2%,3#、5#楼有地下部分，共2层，其防烟楼梯间、消防电梯前室分别设有机械加压送风系统。防烟楼梯间、消防电梯前室每层设一个正压风口。正压送风口为自垂式百叶风口，发生火灾时，由消防中心限制开启加压送风机送风。加压风机设在地下车库负一层的风机房内。二、编制依据1、编制依据本安装施工方案，依据经开区江南水岸公租房项目一组团的给排水、暖通设计图纸内容进行编制，编制本方案接受的施工规范、技术标准如下：(1)给水排水管道工程施工及验收规范GB50268-2008(2)给水排水构筑物工程施工及验收规范GB50141-2008(3)瓮筑给排水及采暖工程施工质量脸收规范GB50242-2002(4)智能建筑工程质量验收规范GB50339-2003(5)施工安装建筑设备通用图集91SB2、91SB3、91SB6、9ISB-Xl(6)给排水标准图集Sl(一)、S4(一)、S4(二)(7)室内消火栓安装04S202(8)建筑排水设备附件选用安装04S301(9)雨水斗选用及安装09S302(10)卫生设备安装09S304(11)建筑排水塑料管道安装10S406(12)倒流防止器选用及安装12S108-1(13)自动喷水和水喷雾灭火设施安装04S206(14)气体消防系统选用、安装和建筑灭火器配置07S2072、方案编制的范围、内容、目的(1)方案编制范围：依据和业主签订的施工合同范围所规定的室内给水管道系统、室内消火栓管道系统、室内排水管道系统、防排烟系统等管线和孔洞的预留预埋、管路和设备的安装、系统调试等工作内容。由业主干脆分包的安装分项的施工方案，本方案不作详细介绍，由分包单位进场后自行编制后，交监理和业主现场工程师代表审(3)管道内外表面防腐及材质检查管、件内表面清砂及检查：排水铸铁管、件在安装运用前，应对管道内壁的浮砂等杂物进行清理，可接受钢筋条、扁铁等材料，对管道内壁浮砂进行铲除，并用铁锤等工具对管道外壁进行轻轻的敲打，直至内壁浮砂全部清理干净为止，在敲打过程中如发觉有异样声响、砂眼、裂纹等，应选择出来，作为废品退还供货单位。管、件外表面的防腐：在安装运用前，应首先对铸铁管、件外表面的油污、垃圾、锈蚀等进行清理，并经检查合格后，接受沥清漆对管、件外表面进行防腐处理(刷沥清漆二道)，待沥清漆干后，方可运用。(4)柔性铸铁排水干管安装排水管道的预制：依据设计图纸的要求及施工技术交底，检查、核对预留孔洞大小尺寸是否正确，并将管道坐标、标高位置画线定位：把排水干管上固定的管段，画线定位后量取直管段的长度，进行预制加工；预制加工时留意各三通、弯头等管件的甩口方向，应和设计一样，各预留甩口之间的尺寸符合设计要求；预制好的直管段应编好号，并码放在平坦的场地上，并实行防止管段弯曲变形的措施。排水干管支架制作：依据设计图纸要求的坐标、标高，合理选择管道支、吊、托支架的形式。依据排水管道安装时详细特点，直线段通常优先考虑接受带调整螺杆的吊架形式，以便调整管道的坡度；在立管底部、管道转弯或分支处应设固定支架，以防止管道晃动，固定支架应安装在结构梁、柱上，以保证支架坚实；全部管道支架，均接受机械钻孔，孔径比所穿螺栓直径大2Inin为宜，严禁接受氧、乙快气开孔；管道支架制作完毕，应先进行防腐处理，刷铁红防锈漆二道后，方可安装运用；预制好的各类支架，应集中堆放在干燥的地方，并码放整齐，以便运用时查找便利；各类支架制作时，所选用型钢，应符合施工规范的要求。排水干管支架安装：依据设计要求的坐标、标高及坡向，安装好管道支架；管道支架设置间距不大于2米，且在管道转弯或分支处、立管的底部等地方，必需设管道支架；管道支架严禁安装在铸铁管的承口上，距承口边缘的距离不小于50mm,以满足管道修理便利；管道支架的设置，在不影响运用功能的前提下，各类吊架应保持垂直且力求方向一样，以保证美观；支架和管道接触紧密、排列整齐、埋设坚实、构造合理。高图，交监理和甲方现场工程师审核后，方可作为预留孔洞及套管安装的依据。排水干管在穿越硅梁、板结构及砖墙砌体时，应在土建施工过程中预留好孔洞；穿越有防水要求的墙体时(挡墙或水池墙体)，应按设计要求预留刚性防水套管；孔洞及套管的预留、预埋应和土建施工人员密切协作好，在土建封模板前，应细致核对好孔洞及套管的标高、坐标及走向是否和设计一样，并经甲方、监理工程师验收合格后，方可通知土建进行隐藏。钢套管及刚性防水套管的制作，应严格按国家标准进行施工。套管预埋标高应和排水干管标高一样，并应考虑排水管道施工时坡度，保证管道穿越套管后，四周间隙一样、匀整。套管的长度应比墙体宽度的尺寸小5mm为宜，并接受电焊固定坚实，套管安装完毕后，应刚好通知土要施工技术员，把规格较大的孔洞接受钢筋进行加固。刚性防水套管所选用钢管规格、翼环厚度和宽度均按国家标准进行制作和安装，焊缝要求平整、光滑且无气孔，保证焊缝严密不漏水。钢套管及刚性防水套管所选用的钢管的规格，应比所穿管道的规格大二号为宜，以便日后套管内填塞便利。隐藏部分的钢套，应有隐藏检查记录，并交甲方和监理工程签字认可。土建校结构折除模板后，应派专人对预留孔洞或预埋套管内填塞的杂物进行清理，并核实预留孔洞及套管标高，做好检查记录，为干管安装供应条件。(2)管道施工前的准备材料准备：柔性铸铁排水管及管件的规格应符合设计要求，铸铁管的壁厚匀整，内外壁光滑整齐，无浮砂、粘砂，更不允许有砂眼、裂纹、飞刺等。承插口的内外径及管件造型规则，法兰接口平正、光滑、严密；法兰的连接螺栓的直径和长度应符合规范要求；橡胶密封圈的质量符合要求。各种规格的铸铁管和管件都应有合格证件及检测报告，并经报验合格后方可运用。铸铁管安装所用的工具准备：手锤、砂轮切割机、钢锯、活扳手、呆扳手、电锤、钢卷尺、线坠、套丝板、水平尺等。材料准备：按设计图纸要求，供应完整的材料供货支配，并按合同约定的供货时间到场，运到指定地点，堆放整齐。人员准备：排水铸铁管安装人员，按施工现场进度要求全部进场，技术人员的数量符合现场施工要求。法为：把干管排出口用橡胶气囊堵住，并往气囊内充气，使其压力达到0.1MPa,往干管内注水，并解除管内空气，满水15分钟后液面下降,再灌满并持续5分钟，以液面不下降，管道及接口无渗漏为合格。报甲方及监理现场工程师检查，做好灌水试验记录，灌水合格后请甲方及监理工程师签字认可。埋地部分排水管道，在管道隐藏前刷沥清漆二道，作为管道的防腐措施，经甲方和监理认可后，方可进行土方回填。(6)管道表面清理、刷漆工程竣工验收前，应对排水干管表面进行清理，如管道表面的水泥污物、油漆或涂料、水锈等，派专人进行清理，直至表面干净为止。按设计要求的面漆，对排水干管表面进行刷漆，以保证管道外表面美观。2、PVOU排水管道的施工技术措施依据设计要求，排水立管均接受PVJU消音螺旋排水管道，承插胶水粘接。每根排水立管均设专用通气管，卫生间排水支管设在板上敷设，其余排水管道在板下安装。PVC-U消音螺旋排水管施工工艺流程为：孔洞及套管的预留一施工前准备一预制加工一支架安装一立管安装T支管安装一灌水试验T封堵洞口一通水、通球试验。(1)孔洞及套管的预留排水立管及支管，在穿越结构板面、碎墙等处，预留孔洞或套管，以满足日后排水管道安装。立管上孔洞的预留接受钢套管制作，依据楼板面的高度及立管管径的大小，制作预埋孔洞用钢套管。套管外径比所穿立管管径大三号，套管上方接受直径为IOmm圆钢焊接后作为拉环，此套管可循环利用，但须留意的是，下次在运用前必需清理干净套管上硅等污物后再补上机油，以减小拨套管时阻力，防止损坏初凝时的校。套管预埋：套管的长度应小于硅墙或大于板的厚度，以小35m为宜；套管和钢筋间接受焊接固定，且套管必需保持水平；套管安装高度，必需符合设计要求；安装完毕后套管应接受木屑等物填充饱满，防止漏浆堵管，拆模后清理套管内杂物。(2)施工前准备材料准备：UPVC塑料管内外表层应光滑、无气泡、裂纹，管壁厚薄应匀整致，直管段挠度不大于1%,管件造型应规则、光滑、无毛剌；所购材料必需有合格证件；排水管道安装：管道支架安装完毕且具备干管施工条件时，把原已预制加工好的直管段，按编号运至安装部位，清理干净各直管段承口和插口上的垃圾和油污，把准备好的法拦和橡胶圈套在带插口的直管段上，用螺栓进行连接，螺栓的紧固应用力匀整一样，确保橡胶圈受压匀整，保证接口的严密性。法兰上螺栓冒出螺母的长度不大于螺栓干脆的一半，螺栓两侧加上平垫片。排水干管上法兰螺栓的紧固方向应一样，以确保管道安装后美观；干管安装完毕后，把预留的各甩口用塑料纸进行包袱、封堵,以防杂物进入管道。排水干管安装时应带有确定的坡度，以确保排水畅通。当设计无要求时，排水管道的坡度应符合下表的规定：要求，以满足日后修理便利。横管在直线管段上检查口或清扫口之间的最大距离横臂管径（nun）5075110125160200距离（m）101215202025排水干管和立管之间的连接，接受2X450弯头连接，排水管道分支处三通（四通）接受TY形三通（四通），以保证水流通畅，防止管道堵塞现象的发生。排水干管安装完毕后，在管道穿钢套管处，环形间隙应匀整，并接受石棉绳进行填塞，并用水泥砂浆进行封口抹平；穿越刚性防水套管处，接受油麻、石棉水泥进行填塞和封堵，并进行养护，保证接口严密不漏水。排水干管安装完成后，应对干管的纵横方向的弯曲进行调整，以满足规范的要求。排水干管的纵横方向的弯曲允许偏差应满足下列要求：每1米允许偏差为Imm,全长25米允许偏差为不大于25o（5）排水管道灌水试验按施工规范的要求，埋地或隐藏的排水管道，在隐藏前必需做灌水试验,详细做为管道安装创建条件。支架安装尽量安装在舲墙上，以保证支架坚实，且能承受立管自身的重量。(5)立管安装排水立管安装前，应对立管支架进行垂直度测量，达到要求后方可进行立管安装。立管上套管已准备就绪，并按编号把预制好的立管上固定管段运到相应安装位置。依据设计要求的三通甩口标高，把原先预制好的直管段固定在支架上，调正好三通甩口标高、方向，上紧支架上螺栓把管段固定在支架上。直管段间连接，接受胶水粘接，粘接时应留意管道甩口方向满足设计要求。通过上述方法按立管原已编好的号码逐一连接预制好的固定管段，从下向上安装，直至管道安装到顶为止。雨水立管在最低层设置检查口，其余楼层不设；污水、废水立管及空调冷凝水立管在最低层和最高层必需设置检查口外,其余每隔六层设一个检查口，中心距地高度为IOoOmnb允许偏差为±20mm,检查口的朝向便于修理便利。为考虑UPVC排水管道受热胀冷缩的影响，立管每层应设伸缩节，伸缩节的设置应附合规范的要求。当水流汇合在板面以下，伸缩节设在三通下面；水流汇合在板面以上，伸缩节设在三通以上；雨水立管上的伸缩节可设置在立管的随意部位，但伸缩节之间的间距不大于4米。伸缩节的安装应预留膨胀量夏季为5IOmm,冬季为1520mm,伸缩节插口顺水流方向安装。立管安装时应按要求在穿越楼板面时，设置钢套管，套管的内径比所穿管道的直径大二号。安装在楼板内的套管，下平面和楼板面平齐，上平面高出装饰面20mm,安装在卫生间及厨房的套管其顶部高出装饰地面50mm,并确保环形间隙一样，冒出地面部分做好防腐处理。套管应和楼板内的钢筋接受电焊焊接固定，以防止土建浇於时，套管下坠。立管安装完毕后，应核对立管上三通甩口的标高是否符合设计的要求，无误后即可封堵楼板上孔洞，并把甩口封堵严密。待土建墙上腻脂涂料完成后，凡排水塑料管管径2DN100的排水管道在穿楼板处均应设置阻火圈。PVC-U塑料排水立管的垂直度允许偏差为：每1米高度不大于3mm,全长5米以上不大于15mm。并经自检合格后，向甲方和监理工程师报验，经查合格后，方可进行下一道工序的安装。选用胶水和管材、管件应是同一生产厂家。工具准备：手电钻、电锤、钢锯、钱口器、活扳手、手锤、水平尺、套丝板、线坠、钢卷尺、螺丝刀等。全部PVC-U排水管、件，已按合同约定的时间进场；安装人员已全部到位。立管和支管安装样板已报验合格，甲方及监理代表同意施工。(3)管段的预制加工为确保排水管道安装进度符合要求，在土建进行墙面抹灰时，可进行排水立管和支管固定管段预制加工。依据给排水施工图纸并结合实际状况，按预留口位置或标高，测量固定管段的尺寸，并绘制加工草图。依据草图计算出管道尺寸进行断管，断口应平齐，并用铳刀或刮刀除掉断口内外飞刺，外棱铳15度角。粘接前应对承插口先做插入试验，不得全部插入，一般为承口深度的3/4。试插合格后，用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布匀整，约30秒至1分钟即可粘接坚实，粘牢后立刻将溢出的粘接剂擦拭干净，多口粘接时留意预留口方向。预制好的直管段，应堆放在干净整齐的场地上，并码施工整齐，编好号码，便于日后安装时查找便利。(4)支架安装排水立管安装前，应先进行支架安装。排水立管上支架，选用和管材相配套的支架，按规范要求的数量、标高进行安装。标准层各楼层的高度均为3米，按规范要求每层设置一至二个。当立管管径大于或等于DNIoO时，每层设一个，支架安装高度为L8米；当立管管径小于或等于DN75时，每层设二个，匀整设置。同一楼层的管道支架设置标高为一样。安装管道支架前，应先测量立管上预留孔洞的垂直度，可通过挂线方法测得。如发觉孔洞中心和立管中心不一样时，应对孔洞进行修理，孔洞直径能保证立管上套管的安装；孔洞中心上下一样后，起先支架安装。立管支架安装原则，以立管安装完毕后，管道距墙净距离为50mm为宜，按以上原则确定立管中心，然后通过吊线的方法，把立管上支架按规范要求的标高安装好，排水管道穿越结构楼板、墙体等部位，在排水管道施工完毕后进行孔洞的修补，修补前在结构板和排水管之间加设止水环。立管孔洞修补时，须把立管上套管固定好方可进行补洞，并分二次进行捣浇，第一次为孔洞高度的2/3,其次次为孔洞高度的1/3,以保证楼板面浇捣密实，防止渗水。穿墙套管在管道安装完毕后，也应封闭严密，一般套管接受石棉绳填塞后用水泥砂浆抹面，防水套管接受油麻和石棉水泥捻实后，须经24h养护，保证接口不漏水。(9)通水、通球试验排水管道在竣工前应进行通水、通球试验，先做通水后做通球，通球球径不小于管内径的2/3,不大于管内径的3/4,以球顺当滚出为合格，通球率为100%。排水管道通水试验，打开给水系统1/3用水点，同时向排水管道内放水，以排水系统水流畅通为合格，如发觉堵塞现象刚好派人清通。通水、通球试验合格后，应刚好做好试脸记录的资料，作为档案收集并保存好，以便日后备查。3、给水管道施工技术措施本工程给水管道主要包括生活用水给水管道、消火栓给水管道。其中生活给水管道主管部分接受衬塑钢管，丝接连接，此部分由专业公司安装，我司只负责预留孔洞。分户水表后支管接受PP-R管热熔连接，消火栓给水管道接受焊接钢管焊接连接。给水管道安装工艺流程为：孔洞及套管的预留、预埋一施工前准备一管道支架制作和安装一生活给水管道安装一消火栓给水管道安装一给水管道水压试验一管道系统冲洗一管道表面清理刷漆、做标色。(1)孔洞及套管的预留、预埋给水管道穿越外墙、水池等结构墙体部位，应设刚性防水套管；穿越无特别要求的结构梁或硅墙等部位，设钢套管；穿越楼板处预留孔洞，以便安装时管道穿越。因此，孔洞、套管的预留位置的正确和否，将干脆影响管道安装质量和进度，在预留、预埋过程，应严格按设计和规范要求，组织工人进行施工作业，另还必需配备专业技术人员进行操作，以保证预留、预埋工作的质量符合设计要求。按设计要求的位置，绘制给水管道上孔洞及套管预留、预埋施工草图，报甲方和监理审核后作为施工依据。因给水管道接口连接要求严密不漏水，在预留孔洞和套管(6)支管安装排水支管主要分布在卫生间和厨房间内，因卫生间为下沉式，排水支管在板面上敷设；厨房地漏排水支管为板面下敷设，厨房洗涤盆排水为板上式敷设。依据甲方要求，全部卫生间器具均要进行安装，预留排水管口，卫生间和厨房排水地漏安装到位,其安装高度比完成地面高1015mm,为二次装修预留高度。依据卫生间和厨房排水支管的分布状况，在土建主体结构施工过程中，协作土建预留排水支管穿墙、板时孔洞，穿越卫生间硅梁的排水支管预留刚性防水套管，孔洞的规格、位置、标高按设计图纸要求施工。防水套管的做法同排水干管穿越挡墙或水池墙上预留防水套管做法一样。卫生间排水支管安装，必需在土建防水施工完毕后进行，但在安装过程中对防水应实行疼惜措施，防止损坏土建防水层而造成日后卫生间漏水现象的发生。考虑膨胀螺栓固定支架对防水层有破坏，因此卫生间排水支管接受砖砌支墩作为排水支管的固定点，其支墩设置间距为DN50为0.5米、DN75为0.75米、DNIOO为1米，支墩和楼板或管道间接受水泥砂浆填实，支墩的高度应和排水管道坡度一样。项次管径(mm)标准坡度(%)最小坡度(%»)15025122751583IlO126生活污水塑料排水管道的坡度排水支管安装以样板带路为原则，支管样板须经甲方和监理现场工程师认可后，方可大面积施工，管道的坡度、走向、甩口位置及坐标须和样板一样，保证各楼层排水支管甩口尺寸一样。排水支管的坡度坡向立管，当设计无要求时，其最小坡度和标准坡度应符合下表的要求：排水支管安装完毕后，刚好将穿墙孔洞用油麻、石棉水泥捻实，做好防水处理，同时把各预留排水口封堵严密，防止杂物掉入管内。(7)排水管道的灌水试验排水管道安装完毕后，对隐藏或埋地部分的排水管道进行灌水试验，详细方法和埋地部分干管灌水试验要求一样，以管道及接口无渗漏为合格，灌水试验合格后方可进行隐藏和下道工序的施工。(8)排水管道孔洞封堵xJ道直径支架型DN50'80DNlOODNl25DN150DN200门字架角铜30*3角钢40*4角铜50*5角钢50*5槽钢10«门字架角钢40*4角钢40*4角铜50*5角钢50*5无支架安装高度：管道安装前应先按要求安装好支架，支架安装高度应按规范要求进行。立管上管道支架设置的高度应符合下列规定：楼层高度W5米，每层必需安装一个，楼层高度5米，每层不得少于2个，管卡安装高度距地面应在1.51.8米之间，二个以上管卡应匀整设置，同一房间或同一楼层的支架安装高度应一样。干管上管道支架设置的最大间距符合下表规定：钢管管道支架的最大间距公称直径(m)1520253240507080100125150200支架最大保温管道2.02.52.52.53.03.04.04.04.56.07.07.0间距(m)不保温管道2.53.03.54.04.55.06.06.06.57.08.09.5支架安装详细要求：支架制作完毕后，清理干净支架上的铁锈蚀、垃圾、油污、焊渣等，上防锈底漆一道，底漆凉干后再上一道防锈漆，刷漆应匀整无挂落、露底等现象，做好防腐处理的支架方可在工程上运用。支架上焊缝要饱满且无夹渣。成排安装的支架，确定要先放线后安装，做到横平竖直，保证美观。干管支架的设置尽量设在结构梁上，立管支架的设置尽量设在硅墙上，以保证支架坚实且能承受管道的重量，管道和支架接触紧密、固定牢靠。支架固定：通常接受膨胀螺栓固定，水平干管固定支架接受膨胀螺栓固定，螺栓设置位置尽量设在梁中心线位置以上部分，此部分梁的弯矩最大，承受重量也最大。立管上支架固定方式接受预埋铁件和型钢间焊接，埋入硅中的支架部分不作防腐处理。成排支架安装完毕后，应检查支架的水平度和垂直度是否符合管道安装要求，达到管道安装条件后方可进行管道安装。(4)PP-R给水管道安装生活给水管道水表后接受PP-R管热熔连接。因给水立管由专业公司施工，支管安装时可按楼层分区，逐一进行安装。施工依次为：管道安装一系统水压试验一管道系统冲洗一水龙头安装管送表面清理。过程中，应和排水管道间留有确定的间距，预留位置应合理，以便给水管道安装时有确定的作业空间，确保连接牢靠。立管穿越楼板时预留孔洞的规格应比穿管道规格大三号，同一垂直位置的孔洞上下应一样，保持垂直，以便立管安装。各标准层住户内给水管道只水井表后施工到生活阳台位置，由阳台引至卫生间后管段只预留穿墙钢套管，套管的规格应满足设计要求，长度和墙体厚度一样。在预埋钢套管时，标高和坐标应一样，多个或成排套管预埋在一起时，套管按相互间的间距要求先焊接在一起，然后按设计要求的坐标和标高安装在设计要求的位置上，用电焊固定坚实，在土建封模前应细致复核套管的坐标和标高是否有移位现象，经核实无误后，方可同意土建封模隐藏。(2)施工前准备会同甲方、监理、设计人员进行图纸会审，把图纸中存在的问题提出来，
