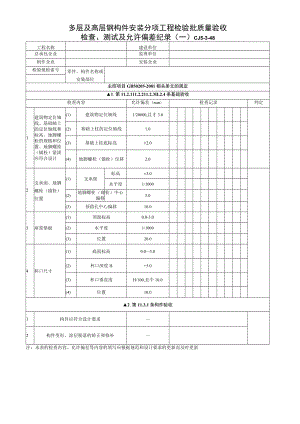

多层及高层钢构件安装分项工程检验批质量验收检查、测试及允许偏差纪录（一）CJ5-3-48工程名称建设单位总承包企业监理单位制作企业安装企业检验批检索号零件、构件名称或安装部位主控项目GB50205-2001相关条文的规定1.第11.2.111.2.211.2.3IL2.4条基础验收检查内容允许偏差（nun）检查记录判定1建筑物定位轴线、基础轴上的定位轴线和标高、地脚螺栓的规格和位置、地脚螺拴（锚栓）紧固应符合设计(1)建筑物定位轴线1/20000,且才3.0(2)基础上柱的定位轴线1.0(3)基础上柱底标高±2.0(4)地脚螺栓（锚栓）位移2.02支承面、地脚螺栓（锚栓）位置(1)支承面标高±3.0水平度1/1000(2)地脚螺栓（铳偏移栓）中心5.0(3)预留孔中心偏移10.03座浆垫板(1)顶面标高0.0-3.0(2)水平度1/1000(3)位置20.04杯口尺寸(1)底面标高0.0-5.0(2)杯口深度H+5.0(3)杯口垂直度H/100,且中10.0(4)位置10.02.第11.3.1条构件验收1构件应符合设计要求2构件变形、涂层脱落的矫正和修补注：本表的检查内容、允许偏差等内容的填写应根据规范和设计要求的更新而及时更新多层及高层钢构件安装分项工程检验批质量验收检查、测试及允许偏差纪录（二）CJ5-3-48主控项目GB50205-2001相关条文的规定检查内容允许偏差（nun）检查记录判定3.第11.3.2条钢柱安装精度1底层柱柱底轴线对定位轴线偏移3.02柱子定位轴线1.03单节柱的垂直度h1000,且十10.13.第11.3.3条顶紧接触面1设计要求的顶紧节点的接触面-¢70%2设计要求边缘最大间隙>0.84.第11.3.4条垂直度和侧弯曲1跨中的垂直度h250,且全15.02测向弯曲矢高fl30m1/1000,且10.030m<l60m1/1000,且学30.0l>60m1/1000,且才50.05第11.3.5条主体结构尺寸1主体结构的整体垂直度H/2500+10.0,且50.02主体结构的整体平面弯曲1/1500,且才25.0一般项目GB50205-2001相关条文的规定1,第112.5条地脚螺栓精度1螺栓（锚栓）露出长度+30.0、0.02螺纹长度+30.0、0.02,第11.37条标记1钢柱等主要构件的中心线及标高基准点的标记2钢柱等主要构件的标高基准点的标记/注：本表的检查内容、允许偏差等内容的填写应根据规范和设计要求的更新而及时更新多层及高层钢结构安装分项工程检验批质量验收检查、测试及允许偏差纪录（三）CJ5-3-48一般项目GB50205-2001相关条文的规定检查内容允许偏差（Inm）检查记录判定3.第10.3.8条、第IL3.10构件安装精度1多层及高层钢结构安装精度(1)上、下柱连接处错口3.0(2)同一层柱的各柱顶高度差5.0(3)同一根梁两端顶面的高差I/1000,>10.0(4)主梁与次梁表面的高差±2.0(5)压型金属板在钢梁上相邻列的错位15.002安装在碎柱上时，其支座中心线对定位轴线10.03当采用大型屋面板时，钢梁（桁架）间距10.04.第10.3.9条主体结构高度1多层及高层总高度用相对标高控制安装±(11+J2用设计标高控制安装H/1000,>30.0-H1000,-30.05.第IL3.11条吊车梁安装精度1梁的跨中垂直度4h/5002侧向弯曲矢高1/1500,且小10.03垂直上拱矢高10.04两端支座中心位移安装在钢柱上时,对牛腿中心的偏移5.0安装在碎柱时,对定位轴线的偏移5.05吊车梁支座加劲板中心与柱子承压加劲板中心的偏移、t/26同跨间内同一横截面吊车梁顶面高差支座处10.0其他处15.07同跨间内同一横彳截面下隹式吊车梁底面高差10.08同列相邻两柱间吊车梁顶面高差1/1500,且才10.09相邻两吊车梁接头部位4中心错位3.0上承式顶面高差1.0下承式底面高差1.010同跨间任一截面的吊车梁中心跨距±10.011轨道中心对吊车梁腹板轴线的偏移t/2注：本表的检查内容、允许偏差等内容的填写应根据规范和设计要求的更新而及时更新多层及高层钢构件安装分项工程检验批质量验收检查、测试及允许偏差纪录（四）CJ5-3-48一般项目GB50205-2001相关条文的规定检查内容允许偏差（mm）检查记录判定6.第10.3.12条模条等安装精度1墙架立柱(1)中心线对定位轴线的偏移10.0(2)垂直度H/1000,且:M0.0(3)弯曲矢高11/1000,且15.02抗风桁架的垂直度h250,且才15.03梯条、墙架的间距+5.04棵条的弯曲矢高L/750,且12.05墙梁的弯曲矢高L/750,且才10.07.第IL3.13条平台安装精度1平台高度±15.02平台梁水平度1/1000,且>20.03平台支柱垂直度H/1000,且旦15.04承重平台梁侧向弯曲1/1000,且：MO.05承重平台梁垂直度h250,且才15.06直梯垂直度1/1000,且才15.07栏杆高度±15.08栏杆立柱间高度±15.08.第IL3.14条现场组对精度现场焊缝组对间隙(1)无垫板间隙+3.0,0.0(2)有垫板间隙+3.0>-2.010.第10.3.6条结构表面钢结构的表面应干净,主要表面无疤痕、泥沙等备注制作企业安装企业监理（建设）单位参加人员专业质检员：年月日专业工、段长（施工员）：年月日班组长：年月日参加核查人员：年月日检查测试结果项目专业技术负责人：年月日检查论监理工程师（建设单位项目专业技术负责人）：年月日注：本表的检查内容、允许偏差等内容的填写应根据规范和设计要求的更新而及时更新
