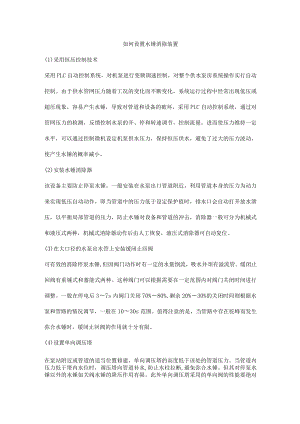

如何设置水锤消除装置.docx

如何设置水锤消除装置(1)采用恒压控制技术采用PLC自动控制系统，对机泵进行变频调速控制，对整个供水泵房系统操作实行自动控制。由于供水管网压力随着工况的变化而不断变化，系统运行过程中经常出现低压或超压现象，容易产生水锤，导致对管道和设备的破坏，采用PLC自动控制系统，通过对管网压力的检测，反馈控制水泵的开、停和转速调节，控制流量，进而使压力维持一定水平，可以通过控制微机设定机泵供水压力，保持恒压供水，避免了过大的压力波动，使产生水锤的概率减小。(2)安装水锤消除器该设备主要防止停泵水锤，一般安装在水泵出口管道附近，利用管道本身的压力为动力来实现低压自动动作，即当管道中的压力低于设定保护值时，排水口会自动打开放水泄压，以平衡局部管道的压力，防止水锤对设备和管道的冲击，消除器一般可分为机械式和液压式两种，机械式消除器动作后由人工恢复，液压式消除器可自动复位。(3)在大口径的水泵出水管上安装缓闭止回阀可有效的消除停泵水锤,但因阀门动作时有一定的水量倒流，吸水井须有溢流管。缓闭止回阀有重锤式和蓄能式两种。这种阀门可以根据需要在一定范围内对阀门关闭时间进行调整。一般在停电后37s内阀门关闭70%80%,剩余20%30%的关闭时间则根据水泵和管路的情况调节，一般在1030s范围。值得注意的是，当管路中存在驼峰而发生弥合水锤时，缓闭止回阀的作用就十分有限。(4)设置单向调压塔在泵站附近或管道的适当位置修建，单向调压塔的高度低于该处的管道压力。当管道内压力低于塔内水位时，调压塔向管道补水,防止水柱拉断,避免弥合水锤。但其对停泵水锤以外的水锤如关阀水锤的降压作用有限。此外单向调压塔采用的单向阀的性能要绝对可靠，一旦该阀门失灵，可能导致发生较大的水锤。(5)在泵站内设置旁通管(阀)在泵系统正常运行时，由于水泵压水侧水压高于吸水侧的水压，止回阀关闭。当事故断电突然停泵后，水泵站出口处压力急剧降低，而吸水侧压力则猛升。在此差压下，吸水总管中的瞬态高压水即推开止回阀阀板流向压水总管的瞬态低压水,并使该处低水压有所升高；另一方面，使水泵吸水侧的水锤升压也得到降低。这样一来，水泵站两侧的水锤升、降压都得到控制，从而有效地减少和防止了水锤危害。(6)设置多级止回阀在较长的输水管路中，增设一个或多个止回阀，把输水管划分成几段，每段上均设止回阀。当水锤过程中输水管中水倒流时，各止回阀相继关闭把回冲水流分成数段，由于每段输水管(或回冲水流段)内静水压头相当小，从而降低了水锤升压。此项防护措施，可有效的用于几何供水高差很大的情况；但不能消除水柱分离的可能性。其最大的缺点是：正常运行时水泵电耗增大、供水成本提高。
