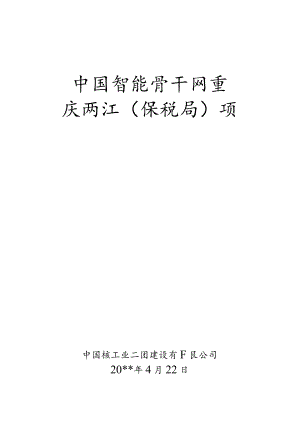

中国智能骨干网重庆两江（保税局）项中国核工业二团建设有F艮公司20*年4月22日1.工程概况中国智能骨干网重庆两江（保税局）项目工程位于重庆两江新区（江北机场东北方向机场保税区围网内），占地面积.7r2,总建筑面积约65970.23f,主体高度为20.90Onb屋面采用轻钢屋面，屋面坡度双坡3.33机主要柱网尺寸13.5×11.5m,12.0×11.5mo建筑形式为两幢双层物流库及配套楼。结构形式为钢结构，建筑高度22.75m。2 .控制点的部署及施测2.1 从场地实际情况看，连廊后期施工，拟建建筑物的四周场地狭小，故南北向和东西向控制点集中布设在东侧和北侧的原有混凝土路面上，西侧和南侧只布设远向复核控制点。2.2 布设的控制点均引至四周永久性建筑物或马路上，且要求通视，采用正倒镜分中法投侧轴线时或后视时均在观察范围之内。2.3 3依据甲方要求和测量大队提供的控制点形成四边形进行控制。2.4 对楼层进行网状控制，兼顾±0.000以上施工，设置1、9轴，A、K轴为控制轴。2.5依据甲方提供的高程控制点数据，向建筑物的东、西、南、北各引测一个固定控制点。2.6 水准点按三等水准测量要求施测。2.7 一切控制点设专人保护，定期巡视，并且每月复核一次，使用前必须进行复核。3 .轴线及各控制线的放样地面控制点布设完后，转角处线采用2经纬仪TDJ2-B进行复测。各轴线间距离采用钢尺量距检测，经校核无误后进行施测。3.1 基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基坑内投测轴线（采用三点成一线及转直角复测），再按投测控制线引放其它细部控制线,且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。3.2 由于基础挖深为1.3m左右，基础施工时的标高引测能够直接采用基坑外围的-O.500m标高点。3.3 ±0.000以上施工，采用正倒镜分中法投测其它细部轴线。3.4 ±0.000以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，可采用悬吊钢尺法。每层高度上至少设两个以上水准点，两尺倒入误差必须符合规范要求，否则独立施测两次。每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核，因±0.000以上结构采用在固定的柱竖向钢筋上抄测结构0.50Onl控制点，以供结构施工标高控制，且必须校核无误。3.5 各层平面放出的细部小线，特殊是柱、墙的控制线必须校核无误，以便检讨结构浇筑质量和以后的进一步施工。3.6 二次结构施工以原有控制轴线为准，引放其余墙体、门窗洞口尺寸。外窗洞口，采用经纬仪投测，以贯通控制线于外立面上，窗洞口标高以各层50线控制且外立面水平弹出贯通控制线，周圈闭合，保证窗口地位正确，上下垂直，左右对称一致。3.7 室内点缀面施工时，平面控制仍以结构施工控制线为依据，标高控制以建筑50标高线为准，要求交圈闭合，误差在限差范围内。3.8 外墙四大角以控制轴线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直线供点缀控制校核。3.9 外墙壁饰面施工时，以放样图为依据，以外门窗洞口、四大角上下贯通控制线为准，弹出方格网控制线。（方格网大小以饰面块材尺寸而定）4 .轴线及高程点防线程序4.1基础工程:4.2上部结构工程:5.施工时的各项限差和质量保证措施5.1为保证误差在允许的范围内，各种控制测量必须执行测量规范，操作按规范要求进行，各项限差必须到达下列要求5.1.1控制轴线，轴线间互差20m1/7000（相对误差）5.1.2各种结构控制线相对于轴线W±3mm。5.1.3标高小于±5mu5.L4垂直度层高（8mm,全高1/1000且不大于3mm5. 2放样工作按下述要求进行5.2. 1仪器各项限差符合同级别仪器限差要求。5.2.2钢尺量距时,对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲及倾斜改正。5.2.3标高抄测时，采用独立施测两次法，其限差为±3mm,一切抄测应以水准点为后视。5.2.4垂直度观察：若采用吊垂球时应在无风的情况下，如有风而不得不采用吊垂球时，可将垂球置于水桶内。5.3细部放样应遵循下列原则：5.3.1用于细部测量的控制点或线必须通过检验。5.3.2细部测量坚持由整体到局部的原则。5.3.3有方格网的必须校正对角线。5.3.4方向控制尽量使用距离较长的点。5.3.5一切结构控制线必须清晰明确。6.施工时的沉降观察6.1建筑物自身的沉降观察6.1.1应设计要求，本建筑物做沉降观察，要求在整个施工期间至沉降基本稳定止进行观察。6.1.2本建筑物施工时沉降观察按二等水准测量要求进行，观察精度如下表：等级标高中误差(mm)相邻高差中误差(mm)观察方法往返较差复合或环形闭合差(mm)二等±0.5±0.3二等水准测量0.6n,72(n为测站数)6.L3沉降观察点的设置：在主楼平面四角及每边中点各一个，竖向地位为+100150毫米。用于沉降观察的水准点必须设在便于保护的地方。观察点采用XX市统一制定的沉降观察标志点(XX市沉降控制测量办公室)。6.1.4结构施工期间，每施工一层，复测一次；装修期间每月复测一次，直至竣工。6.1.5工程竣工后，第一年测四次，第二年测两次，第三年后每年测一次，直至下沉稳定为止，一般为五年。6. 1.6观察资料及时整理，并与土建专业技术人员已同分析结果。7.测量复核措施及资料的整理1. 1控制原料的复核措施按2、3的叙述中进行。7. 2细部放样采用不同人员、不同仪器，或钢尺进行，条件不允许的可独立施测两次。8. 3外业记载采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始资料及有关表格进行复核，对于特殊测量要有技术总结和相关说明。7. 4有高差作业或重大项目的要报请相关部门或上级单位复核并认可。7. 5对各层放样轴线间距离等采用钢尺量距校核，到达精确无误。7. 6一切测量资料统一编号，分类装订成册。8 .仪器的配备及人员的组成:序号测量器具名称型号规格单位数量备注1先学经纬仪T2A2工程开工即组织进场2主动安平水准仪A13钢尺50m把24钢卷尺5m把105塔尺5m把28.2测量人员组成项目技术负责人测量技术员：2名9 .仪器保养和使用制度1 .仪器实行专人负责制，树立仪器管理台帐，由专人保管、填写。2 .一切仪器必须每年鉴定一次，并经常进行自检。3 .仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。4 .仪器使用完毕后，必须进行擦拭，并填写使用情况表格。5 .仪器在运输进程中，必须手提，禁止置于有振动的车上。6 .仪器现场使用时，司仪员不得离开仪器。7 .水准尺不得躺放，三脚架水准尺不得作工具使用。10.测量管理制度10.1一切测量人员必须持证上岗。10.2上岗前必须学习和掌握城市测量规范、工程测量规范、建筑工程施工测量规程公司技术部制定的测量管理制度等基本方案。10.3到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进行计算、复核、制定具体的方案后方可进场施测。10.4一切测量人员必须熟悉控制点的部署，并随时巡视控制点的保留情况，如有破坏应及时汇报。10.5测量人员应了解工程进度情况，经常同有关领导和有关部门进行业务交流。10.6经常与技术干部坚持联系，及时掌握图纸变更洽商，并及时将变更内容反映的图纸上。10.7爱戴仪器，经常进行擦拭，检讨时仪器坚持干净、灵敏，并定期维修。10.8有关外业资料要及时收集整理。10.9定期开展业务学习，努力提高测量人员素质。10.10必须全心全意为项目部服务，必须将所测的点或线向项目部交代清晰。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
