    市政道路工程电力工程施工图设计说明.docx

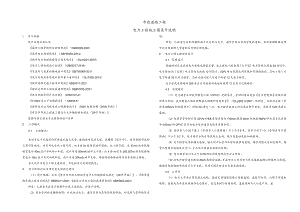

    市政道路工程电力工程施工图设计说明1 .设计依据设计合同及委托书城市工程管线综合规划规范(GB50289-20I6)城市电力规划规范(GB"50293-2014)城市电力电缆线路设计技术规定(DLrr5221-2016)电力工程电缆设计标准(GB502172018)交流电气装置的接地设计规范GB/T50065-2011电力电缆用导管技术条件第18部分(DL/T802-2014)城市道路交通工程项目规范GB55011-2021建筑与市政工程抗震通用规范GB55OO2-2O21电力电缆井设计与安装(07SD101-8)11OkV及以下电缆敷设(12DIOl-5)国家电网公司配电网工程典型设计(IOkV电缆分册(2016年版)重庆市市政工程施工图设计文件编制技术规定(2017年版)道路及其它相关专业提供的设计资料2 .工程概况2.1 工程概况:本项目位于巴南区内环快速巴南立交旁,B地块为龙洲大道、五横线(设计中)、内环快速形成的三角形区域内。项目共包含纵1路段、纵4路HI段两条城市道路,纵1路段,长331m,标准段路幅宽度为40m,设计为双向六车道,设计车速50kmh,城市主干路;纵4路In段长285.207m,标准段路幅宽度为16m,设计为双向两车道,设计车速20kmh,城市支路。两条路道路路面均为沥青混凝土路面。本次设计为电力工程土建部分,不包括电力电缆的敷设。3 .对上阶段论证及审交意见的执行情况(1)设计依据:补充重庆市市政工程初步设计文件编制技术规定(2017年版)、城市道路交通工程项目规范GB55O11-2021.建筑与市政工程抗震通用规范GB55002-2021;回复:巳按意见在设计依据中补充上述规范,详设计说明。(2)粽合管网标准横断面图:补充标注电力、通信管线与其他管线的净距,补充燃气管线的压力值。回复:巳按意见在标准横断面中补充标注电力、通信管线与其他管线的净距,在标准横断面说明中补充规划燃气管道的压力值区间范围。4 .电力工程土建部分设计4.1 管廊设计根据规划及该区域电力电缆远期需求量,本工程纵1路H段(主干道)电力管线主线按24回设计,纵4路In段(支路)电力管线主线按12回设计。IOkV电力线路采用穿保护管埋地敷设,沿纵1路人行道下新建24孔电力排管,沿纵4路川段人行道下新建12孔电力排管。电力管线过街每隔200米左右为道路对面地块预埋12孔电力过街排管。4.2 电缆排管(1)电力接管采用氯化聚氯乙烯(CPVC)电缆导管,管材材质应符合电力电缆用导管技术条件第3部分:氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管(DLyr802.3-2007)的规定,并使用支架(管枕或MOmm的钢筋网片)间隔2m固定一次。电力排管在施工时沟底应垫平夯实,底板为C20混凝土基础。(2)电缆导管管材采用CPVe1758,导管内径为175mm,壁厚8mm环刚度*6kPa°并采用2孔内径为IoOmm的CPVC管作为电力电网通信光缆专用保护管。(3)排管在人行道下覆土(管顶至人行道路面)不小于0.5米,在车行道下/士(管顶至车行道路面)不小于0.7米。电力排管全线采用混凝土包封,填方段基础底板加钢筋网。(4)电力排管采用承插式连接,接头用卡扣管件和密封圈密封连接,排管间接头应相互错开,排管与电缆井连接处采用1:2水泥砂浆填表面粗化处理。(5)电力排管应以不小于0.2%的纵向坡度坡向电力工作井。(6)沿电力排管通长敷设-50x5热镀锌扁钢,并在电力工作并处与井内接地扁钢以焊接形式连通。接地系统的接地电阻应不大于4欧,实测不满足时应补充垂直接地极。4.3 工作井(1)电力工作井采用混凝土结构,盖板采用钢筋混凝土预制盖板。盖板可打开,以便于穿线和检修。盖板处及井座用角钢作包边保护,包边角钢行防腐处理。盖板顶面与人行道平齐,盖路基要求进行。(2)地基处理:管线及工作井地基承载力不小于02Mpa.沟槽在填方地段或沟槽超挖的,管道基础以下必须分层夯实回填,压实度不小于95%。对于地质条件较差地段,如淤泥、杂填土等,必须进行换填。换填材料可采用粗砂加碎石,具体的换填深度根据不同的地质情况确定。(3)沟槽回填:管线沟槽回填必须在混凝土及砂浆达到90%以上设计强度后方可进行。回填要求对称回填,高差不超过30cm,分层夯实,压实系数不低于95%。回填土采用素土或符合要求的原沟槽土回填密实。管区(沟槽底至管顶以上LOm范围内)禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。(4)所有外露金属部件带热镀锌防腐,部件连接处全部采用双面焊,焊接长度不小于扁钢宽度的2倍或圆钢直径的6倍,焊接完毕后,清除焊淹,并涂一层防腐漆,两层银色油漆。7.其它注定*项(1)管线必须按管线施工图与管线综合图进行施工,必须严格控制管线的断面尺寸及管线交叉处的高程,并严格按照先深后浅的原则进行施工。施工过程中如遇到管线碰撞按如下原则进行调整:压力管让重力管,小管让大管。(2)图中设计高程为控制性高程,电缆沟、电力过街排管、电信排管以沟底计。(3)管廊在施工过程中,开挖到其他管道,应采取相应的措施进行保护。(4)本图各种工作并可根据箱变位置及现场其它条件作适当调整,但需与其它管线工作井复核平面位置并满足电力设计规范要求。(5)施工单位施工前须与当地电力公司沟通,沟道及各节点大样工艺须征得电力公司同意后方可施工,并要求电力公司参与中间险收。(6)图中未尽事宜,应参照国家有关施工验收规范执行。(7)不明之处可参考相关国家标准图集。(8)沿电缆路径应设有电力警示标志(设置要求由业主统一协调)。板表面的纹路和材质应与人行道路面的保持一致。(2)电力排管分支点、主线过街推管两侧或直线段每隔50米左右设置一个电力工作井。(3)每座电力工作井底设置300x300x30Omm的集水坑,工作井底板以不小于0.5%坡度坡向集水坑,并采用一根UPVaI)IlO的排水管接入附近雨水检查井,排水管口用钢丝网(不大于10×10mm)封堵,接入雨水井的端头设止回阀,防止倒灌。(4)每座电力工作井的两侧除密预埋供安装立柱支架等铁件外,还需预埋供电缆敷设施工所需的拉环。<5)沿工作井内壁敷设一圈-50x5的热镀锌扁钢作为水平接地体,与电力管线水平接地体焊接。每座电力井外侧设置两处接地极,间距不小于5米,接地极采用一根长2.5m的L50x5热镀锌角钢,接地极埋深不小于0.8米,采用-50x5热镀锌扁钢与井内水平接地体焊接。(6)井内所有外露金属部件需可靠接地,要求接地电阻不大于4欧姆。(7)电力工作井两侧的排管孔口应封堵。(8)爬梯采用新型复合材料成品,爬梯参考尺寸为:长500X宽250。(9)其它不详处可参照标准图集O7SD1O1-8电力电缆井设计与安装。5 .施工过程中在环境、职业健康、安全方面应做好以下工作(I)环境方面:挖掘沟(坑)时如发现藏物,特别是文物、古墓等必须立即停止施工,并负责保护现场,与有关部门联系。尽量减少施工占地,最大限度地采取保护环境的施工组织措施,如:将施工后产生的旧斜及时清理回收:废弃物品应按可回收及不可回收做分类处理:不能随意丢弃在附近的沟渠、土地内;注意不要污染水、土壤及空气。(2)职业健康方面:注意不要疲劳施工,应严格按操作规程去做,在井内作业时,注意清除有害气体,及时通风,做好防护。(3)安全方面:施工前应制定详细的安全措施,要有专人负责监督。安全方面要考虑到人身安全、设备安全、交通安全以及其他对施工造成危险的因素等内容。如:安全用电,防止触电;防止有害气体;防止损坏其他地下管线或被其他地下管线所伤等;设置施工标注防止交通事故的发生等。6 .施工注怠事项(1)沟槽开挖:管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质及挖深按1:0.151.5控制,如果现场条件不允许,必须采取加支掾等措施。对于填方地段,须在填方进行至排管顶标高1.0m之上后方可开挖管道沟槽,填方应按道路
