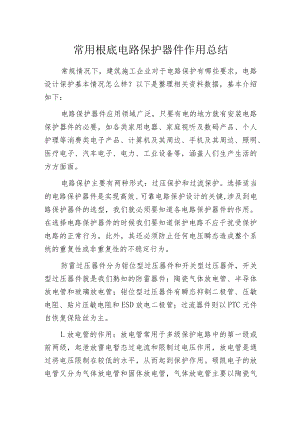

常用根底电路保护器件作用总结.docx

常用根底电路保护器件作用总结常规情况下，建筑施工企业对于电路保护有哪些要求，电路设计保护基本情况怎么样？以下是整理相关资料数据，基本介绍如下：电路保护器件应用领域广泛，只要有电的地方就有安装电路保护器件的必要，如各类家用电器、家庭视听及数码产品、个人护理等消费类电子产品、计算机及其周边、手机及其周边、照明、医疗电子、汽车电子、电力、工业设备等，涵盖人们生产生活的方方面面。电路保护主要有两种形式：过压保护和过流保护。选择适当的电路保护器件是实现高效、可靠电路保护设计的关键,涉及到电路保护器件的选型，我们就必须要知道各电路保护器件的作用。在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为，此外，其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。防雷过压器件分为钳位型过压器件和开关型过压器件，开关型过压器件就是我们熟知的防雷器件：陶瓷气体放电管、半导体放电管和玻璃放电管；钳位型过压器件有瞬态抑制二极管、压敏电阻、贴片压敏电阻和ESD放电二极管；过流器件则以PTC元件自恢复保险丝为主。L放电管的作用：放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用，放电管是通过将电压限制在较低的水平，从而起到保护作用。硕凯电子的放电管又分为气体放电管和固体放电管，气体放电管主要以陶瓷气体放电管和玻璃气体放电管为主，具体应用中放电管类别和型号的选择则需要工程师根据产品应用端口的防护等级以及相关选型参数来确定。2 .瞬态抑制二极管的作用：瞬态抑制二极管能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精细元器件，免受各种浪涌脉冲的损坏。3 .压敏电阻的作用：压敏电阻是一种限压型保护器件，电路保护中主要是利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。4 .贴片压敏电阻的作用：贴片压敏电阻主要用于保护元件和电路，防止在电源供给、控制和信号线产生的ESD。5 .ESD静电放电二极管的作用：ESD静电放电二极管是一种过压、防静电保护元件，是为高速数据传输应用的I/O端口保护设计的器件。ESD保护器件是用来防止电子设备中的敏感电路受到ESD（静电放电）的影响。可提供非常低的电容,具有优异的传输线脉冲（TLP）测试，以及IEC6100-4-2测试能力，尤其是在多采样数高达1000之后，进而改善对敏感电子元件的保护。6 .PTC自恢复保险丝的作用：电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护。当故障排除之后，PPTC元件很快冷却并将回复到原来的低电阻状态，这样又象一只新的PPTC元件一样可以重新工作了。7 .电感的作用：电磁的关系相信大家都清楚，电感的作用就是在电路刚开始的时候，一切还不稳定的时候，如果电感中有电流通过，就一定会产生一个与电流方向相反的感应电流（法拉第电磁感应定律），等到电路运行了一段时间后，一切都稳定了，电流没有什么变化了，电磁感应也就不会产生电流，这时候就稳定了，不会出现突发性的变故，从而保证了电路的安全，就像水车，一开始由于阻力转动的比较慢,后来慢慢趋于平和。电感还有一个作用就是通直流，阻交流,这个用的不多，我也不太清楚具体怎么用，等用到了再和大家分享8 .磁珠的作用：磁珠有很高的电阻率和磁导率，他等效于电阻
