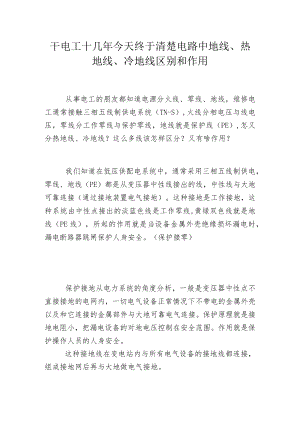

干电工十几年今天终于清楚电路中地线、热地线、冷地线区别和作用从事电工的朋友都知道电源分火线、零线、地线，维修电工通常接触三相五线制供电系统（TN-S）,火线分相电压与线电压，零线分工作零线与保护零线，地线就是保护线（PE）,怎又分热地线、冷地线？这么多线该怎样区分？又有啥作用？我们知道在低压供配电系统中，通常采用三相五线制供电，零线、地线（PE）都是从变压器中性线接出的线，中性线与大地可靠连接（通过接地装置电气接地）。这种接地是工作接地，这种系统由中性点接出的淡蓝色线是工作零线,黄绿双色线就是地线（PE线），所起的作用就是当设备金属外壳绝缘损坏漏电时，漏电断路器跳闸保护人身安全。（保护接零）保护接地从电力系统的角度分析，一般是变压器中性点不直接接地的电网内，一切电气设备正常情况下不带电的金属外壳以及和它连接的金属部件与大地可靠电气连接。保护原理就是接地电阻小，把漏电设备的对地电压控制在安全范围。作用就是保护操作人员的人身安全。这种接地线在变电站内与所有电气设备的接地线都连接，组成接地网后再与大地做电气接地。热地、冷地线从事强电的电工师傅接触的较少，维修电工、尤其是搞电子设备维修的人最常见，接触的最多。例如隔离变压器的初级就是热地，次级就是冷地（严禁二次接地）隔离变压器次级没有接地（冷地），通过变压器隔离，与大地之间没有电位差，人体任意接触其中的一根线都不会触电（人体不能同时接触输出端的两根线）；初级的两根线，人体不管接触哪根线都有触电的可能（热地）。还有开关电源。这是一个半桥式开关电源电路板正面图，从PCB板反面可以清楚的看出冷热地标志隔离线。电路板热地线与大地连接，人体接触电路板热地部分,可能会触电，而冷地部分通过高频变压器、光耦、与大地完全隔离，人体接触时不会触电，电路板在设计的时候，通常都标出冷热隔离线，作用是提示维修人员在维修的过程中要注意哪些部分安全，哪些部分会触电。你学会了吗？如有疑问请留言。
