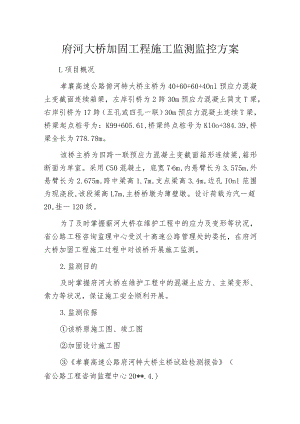

府河大桥加固工程施工监测监控方案.docx

府河大桥加固工程施工监测监控方案L项目概况孝襄高速公路俯河特大桥主桥为40+60+60+4Onl预应力混凝土变截面连续箱梁，左岸引桥为2跨30m预应力混凝土简支T梁，右岸引桥为17跨（五孔或四孔一联）30m预应力混凝土连续T梁，桥梁起点桩号为：K99+605.61,桥梁终点桩号为KlOo+384.39,桥梁全长为778.78m。该桥主桥为四跨一联预应力混凝土变截面箱形连续梁,箱形断面为单室。采用C50混凝土，底宽76m,内悬臂长为3.575m,外悬臂长为2.675m,跨中梁高1.7m,支点梁高3.4m,边孔IOnl范围为现浇段,该段梁高L7m,主桥桥墩为薄壁墩。设计荷载为汽一超20,挂一120级。为了及时掌握薪河大桥在维护工程中的应力及变形等状况，省公路工程咨询监理中心受汉十高速公路管理处的委托，在府河大桥加固工程施工过程中对该桥开展施工监测。2.监测目的及时掌握府河大桥在维护工程中的混凝土应力、主梁变形、索力等状况，保证施工安全顺利开展。3.监测依据该桥原施工图、竣工图加固设计施工图孝襄高速公路府河特大桥主桥试验检测报告（省公路工程咨询监理中心20*.4.)公路养护技术规范(JTJo73-96)公路桥涵养护规范(JTJHl1-20*)4.监测内容4.1变形观测说明：仅在交通封闭时开展该项检测。4.1.1测点布置桥面变形观测的测点为：边跨每L/4设置一个测点，中跨每L/8设置一个测点，上下游各一点，也可利用大桥质量检测时的测点，观测前应对测点的可靠性开展一次检查。时间紧迫时，只对L/2开展监测。使用仪器：高精度水准仪、温度传感器、温度计。图4-1变形测点布置示意图4.L2观测步骤开工前对主梁线形开展一次观测。每批次体外束施工完毕后，对主跨L/2的挠度开展一次观测。特别要注意裂缝闭合时的测量。施工完工后，对主梁线形开展一次观测。开展变形观测时应尽量防止温差的影响，选择箱梁内外温差、顶底板温差最小时开展。观测时应记录天气状况、气温、时间、箱梁顶底板温差、箱梁内外温差。观测结果应及时整理上报。4 .2裂缝观测裂缝修补后，施工期间，应每月对主梁裂缝开展一次跟踪观测，发现新裂缝或已修补的裂缝继续发展时及时报告。裂缝观测应记录裂缝长度、深度、宽度。张拉纵向体外预应力钢束前测量关键裂缝的初始宽度。每批次体外束施工完毕后，开展跟踪监控。4.3 应力观测（1）测点布置分批张拉每道体外预应力束后，应对主梁边跨合拢段、中跨跨中、1/4跨等截面的底板下缘应力，以及各墩顶截面上缘应力开展观测。其中C、E和D、F截面应力为监控重点。（时间紧迫时，只监控关键测点）。使用仪器：智能钢弦传感器（部分内置温度传感器或外置温度传感器）及其主机。所有传感器分成两组，通过电缆引导到桥面。测点布置如下列图（部分断面增设温补测点，图中未示出）。图4-2观测截面示意图图4-3C、E截面测点布置示意图图4-3A、B截面测点布置示意图图4-4D、F截面测点布置示意图（2）测量内容及步骤张拉纵向体外预应力钢束前测量各点的初始值。每批次体外束施工完毕后，开展一次观测。特别要注意裂缝闭合时的测量。（时间紧张时，只对关键测点开展观测）。张拉纵向体外预应力钢束后测量各点的变化值。比较张拉各批纵向体外预应力钢束前后梁体的应力状况，以检测梁体的加固效果。4.4 索力（频率）测量每批次体外束施工完毕后，开展一次观测。安装减震器后，开展一次观测。4.5 自振频率观测施工前，应对主梁的自振频率开展一次观测。体外索施工完毕后，应对主梁的自振频率开展一次观测。工程完工后，应对主梁的自振频率开展一次观测。5 .施工完成后的监测加固工程完工后，前二年每半年对主梁开展一次检测,第三年检测一次，共计五次。三年以后是否继续观测，根据监测数据再确定。检测内容为主梁线形、索力（频率）、裂缝、桥梁自振频率等。
