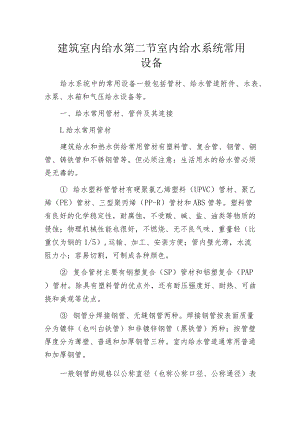

建筑室内给水 第二节 室内给水系统常用设备.docx

建筑室内给水第二节室内给水系统常用设备给水系统中的常用设备一般包括管材、给水管道附件、水表、水泵、水箱和气压给水设备等。一、给水常用管材、管件及其连接L给水常用管材建筑给水和热水供给常用管材有塑料管、复合管、钢管、铜管、铸铁管和不锈钢管等。但必须注意：生活用水的给水管必须是无毒的。 给水塑料管管材有硬聚氯乙烯塑料（UPVC）管材、聚乙烯（PE）管材、三型聚丙烯（PP-R）管材和ABS管等。塑料管有良好的化学稳定性，耐腐蚀，不受酸、碱、盐、油类等物质的侵蚀；物理机械性能也很好，不燃烧、无不良气味、重量轻（比重仅为钢的1/5）,运输、加工、安装方便；管内壁光滑，水流阻力小；容易切割，可制成各种颜色。 复合管材主要有钢塑复合（SP）管材和铝塑复合（PAP）管材。除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。 钢管分焊接钢管、无缝钢管两种。焊接钢管按表面质量分为镀锌（也叫白铁管）和非镀锌钢管（黑铁管）两种；按管壁厚度分为薄壁、普通和加厚钢管三种。室内给水管道通常用普通和加厚钢管。一般钢管的规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值表示。钢管的公称直径是系列的，无缝钢管则以外径义壁厚来表示规格。铜管是一种贵金属材料，其优点在于具有很强的抗锈蚀能力，强度高，可塑性强，牢固耐用，能抵受较高的外力负荷，热胀冷缩系数小，同时铜管能抗高温环境，防火性能也较好，而且铜管使用寿命长，可完全被回收利用，不污染环境。其主要缺点是价格较高。铸铁管具有耐腐蚀性强、造价低及耐久性好等优点，适合于埋地敷设。缺点是质脆、重量大、单管长度小等。2 .管材的选择不少发达国家早已规定在建筑中不准使用镀锌钢管。我国也开始逐渐用塑料或复合管取代钢管。新建、改建及扩建城市供水管道（400mm以下）和住宅小区室外给水管道应使用硬质聚氯乙烯、聚乙烯塑料管;大口径城市供水管道可选用钢塑复合管。新建、改建住宅室内给水管道、热水管道和供暖管道优先选用铝塑复合管、交联聚乙烯管等新型管材，淘汰镀锌钢管。3 .给水常用管件给水常用管件用于连接收道，常用管件有钢管管件、塑料管件和铸铁管件等。钢管管件，有管箍、弯头、三通、四通、异径管箍、活接头、内外螺纹管接头及外接头等。塑料管件有三通、四通及弯头等。塑料管件的用途与钢管管件一样。4.给水管道的连接给水管道的连接方法有螺纹连接（又称丝扣连接）、焊接、法兰连接和承插连接等。 钢管的连接方法有螺纹连接（又称丝扣连接）、焊接和法兰连接三种连接。塑料管的连接可用有丝扣连接、粘接和法兰连接等。二、给水管道附件给水管道附件是安装在管道及设备上的启闭和调节装置的总称。一般分为配水附件和控制附件两类。配水附件就是装在卫生器具及用水点的各式水龙头，用以调节和分配水流。配水附件有球形阀式配水龙头、旋塞式配水龙头、盥洗龙头及混合龙头等。 控制附件用来调节水量、水压，关断水流，改变水流方向，如球形阀、闸阀、止回阀、浮球阀及安全阀等。给排水工程中常用的阀门按阀体构造形式和功能可分为，截止阀、闸阀、蝶阀、球阀、旋塞阀及止回阀等。三、水表水表是一种计量用户累计用水量的仪表。目前广泛采用流速式水表。流速式水表是根据管径一定时，通过水表的水流速度与流量成正比的原理来测量的。水流通过水表时推动翼轮旋转，翼轮轴传动一系列联动齿轮（减速装置），再传递到记录装置，在计数度盘指针指示下便可读到流量的累积值。流速式水表按翼轮构造不同分为旋翼式和螺翼式。旋翼式的翼轮转轴与水流方向垂直，水流阻力较大，多为小口径水表，多用于测量小的流量。螺翼式的翼轮转轴与水流方向平行，阻力较小，适于大流量的大口径水表。DN大于50mm时，应采用螺翼式水表。四、水泵在建筑室内给水系统中，一般采用离心式水泵。离心式水泵装置形式，按进水方式有水泵直接从室外给水管网抽水和水泵从储水池抽水两种。离心式水泵的工作方式有吸入式和灌入式两种。泵轴高于吸水池水面的叫吸入式；吸水池水面高于泵轴的称灌入式。水泵机组一般设置在专门的水泵房内。五、水箱建筑给水系统中，需要增压、稳压、减压或者需要储存一定的水量时，可设置水箱。水箱由进水管、出水管、溢流管、排水管、水位信号管及通气管等构成。六、气压给水设备气压给水设备是给水系统中的一种利用密封储罐内空气的可压缩性开展储存、调节和压送水量的装置，其作用相当于高位水箱或水塔。按气压给水设备输水压力稳定性不同,分为变压式和定压式两类；按气压给水设备罐内气、水接触方式不同，可分为补气式和隔膜式两类。气压给水设备由密闭罐水泵、空气压缩机及控制器材等部分组成。
