建筑装饰玻璃的根底知识.docx

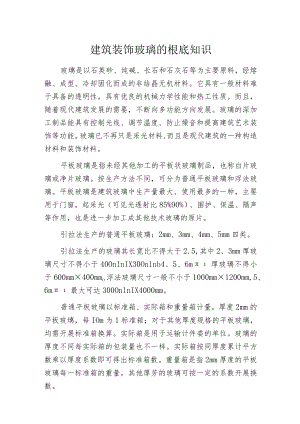

建筑装饰玻璃的根底知识玻璃是以石英砂、纯碱、长石和石灰石等为主要原料，经熔融、成型、冷却固化而成的非结晶无机材料。它具有一般材料难于具备的透明性，具有优良的机械力学性能和热工性质。而且，随着现代建筑发展的需要，不断向多功能方向发展。玻璃的深加工制品能具有控制光线、调节温度、防止燥音和提高建筑艺术装饰等功能。玻璃已不再只是采光材料,而且是现代建筑的一种构造材料和装饰材料。平板玻璃是指未经其他加工的平板状玻璃制品，也称白片玻璃或净片玻璃。按生产方法不同，可分为普通平板玻璃和浮法玻璃。平板玻璃是建筑玻璃中生产量最大、使用最多的一种，主要用于门窗，起采光（可见光透射比85%90%）、围护、保温、隔声等作用，也是进一步加工成其他技术玻璃的原片。引拉法生产的普通平板玻璃：2mm、3mm、4mm、5mm四类。引拉法生产的玻璃其长宽比不得大于2.5,其中2、3mm厚玻璃尺寸不得小于40OnlnIX30Onlnb4、5、6m厚玻璃不得小于600mm×400mmo浮法玻璃尺寸一般不小于1000mm×1200mm,5、6m最大可达300OnlnIX4000mm。普通平板玻璃以标准箱、实际箱和重量箱计量，厚度2mm的平板玻璃，每IOm为1标准箱；对于其他厚度规格的平板玻璃，均需开展标准箱换算。实际箱是用于运输计件娄的单位。玻璃的厚度不同每实际箱的包装量也不一样。实际箱按同厚度累计平方数乘以厚度系数即可得出标准箱数。重量箱是指2mm厚度的平板玻璃每一标准箱的重量，其他厚芳的玻璃可按一定的系数开展换数。二、安全玻璃（一）钢化玻璃钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物理钢化法和化学钢化法。化学钢化玻璃是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法开展钢化。其方法是将含有碱金属离子的硅酸盐玻璃，浸入到熔融状态的锂（Li÷）盐中，使玻璃表层的Na+或K+离子与Li+离子发生交换，表面形成Li+离子交换层，由于Li+的膨胀系数小于Na+、K+离子，从而在冷却过程中造成外层收缩较小而内层收缩较大，当冷却到常温后，玻璃便同样处于内层受拉,外层受压的状态，其效果类似于物理钢化玻璃。钢化玻璃的弹性比普通玻璃大得多，一块1200mmX35OnlmX6mm的钢化玻璃，受力后可发生达IoOmnI的弯曲挠度,当外力撤除后，仍能恢复原状，而普通玻璃弯曲变形只能有几毫米。由于钢化玻璃具有较好的机械性能和热稳定性，所以在建筑工程、交通工具及其他领域内得到广泛的应用。平钢化玻璃常用作建筑物的门窗、隔墙、幕墙及橱窗、家具等，曲面玻璃常用于汽车、火车及飞机等方面。根据所用的玻璃原片不同，可制成普通钢化玻璃、吸热钢化玻璃、彩然钢化玻璃、钢化中空玻璃等。夹丝玻璃也称防碎玻璃或钢丝玻璃。它是由压延法生产的，即在玻璃熔融状态下将经预热处理的钢丝或钢丝网压入玻璃中间，经退火、切割而成。夹丝玻璃表面可以是压花的或磨光的，颜色可以制成无色透明或彩色的。根据国家行业标准JC433-91规定,夹丝玻璃厚度分为：6、7、IOmm,规格尺寸一般不小于600mm×400mm,不大于2000mm×1200mmo（三）夹层玻璃夹层玻璃的层数有2、3、5、7层，最多可达9层，对两层的夹层玻璃，原片的厚度常用的有（mm）：2+3、3+3、3+5等。夹层玻璃的构造，如图8-1所示。夹层玻璃有着较高的安全性，一般用于在建筑上用作高层建筑门窗、天窗和商店、银行、珠宝的橱窗、隔断等。钛化玻璃也称永不碎铁甲箔膜玻璃。是将钛金箔膜紧贴在任意一种玻璃基材之上，使之结合成一体的新型玻璃。钛化玻璃具有高抗碎能力，高防热及防紫外线等功能。不同的基材玻璃与不同的钛金箔膜，可组合成不同色泽、不同性能、不同规格的钛化玻璃。钛化玻璃常见的颜色有：无色透明、茶色、茶色反光、铜色反光等。传统的玻璃应用在建筑物上主要是采光，随着建筑物门窗尺寸的加大，人们对门窗的保温隔热要求也相应的提高了,节能装饰型玻璃就是能够满足这种要求，集节能性和装饰性于一体的玻璃。节能装饰型玻璃通常具有令人赏心悦目的外观色彩，而且还具有特殊的对光和热的吸收、透射和反射能力，用建筑物的外墙窗玻璃幕墙，可以起到显著的节能效果，现已被广泛地应用于各种高级建筑物之上。建筑上常用的节能装饰玻璃有吸热玻璃、热反射玻璃和中空玻璃等。吸热玻璃是能吸收大量红外线辐射能、并保持较高可见光透过率的平板玻璃。生产吸热玻璃的方法有两种：一是在普通钠钙硅酸盐玻璃的原料中参加一定量的有吸热性能的着色剂；另一种是在平板玻璃表面喷镀一层或多层金属或金属氧化物薄膜而制成。吸热玻璃与普通平板玻璃相比具有如下特点：2.吸收太阳可见光，减弱太阳光的强度，起到反眩作用。由于述特点，吸热玻璃已广泛用于建筑物的门窗、外墙以及用作车、船挡风玻璃等，起到隔热、防眩、采光及装饰等作用。
