彝良项目图纸会审记录（汇总）.docx

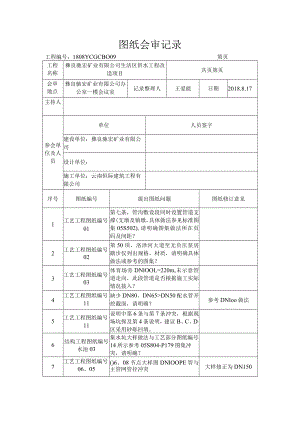

图纸会审记录工程名称彝良驰宏矿业有限公司生活区供水工程改造项目共页第页会审地点彝良驰宏矿业有限公司办公室一楼会议室记录整理人王爱能日期2018.8.17主持人参会单位及人员单位人员签字建设单位：彝良驰宏矿业有限公司设计单位：施工单位：云南恒际建筑工程有限公司序号图纸编号提出图纸问题图纸修订意见1工艺工程图纸编号01第七条，管沟敷设段同时设置管道支撑(支墩及镇墩，具体做法参见标准图集05S502),请明确图集做法所在页码及间距？2工艺工程图纸编号02第50项，洛泽河大道至无负压泵房踏步仅列出规格、材质，请明确具体做法或参考的图集？3工艺工程图纸编号03体育场旁DNlOOL=220m,未示意管道走向，此段管道是否根据施工实际情况接入？4工艺工程图纸编号11缺少DN80、DN65>DN50配水管开挖截面，请明确？参考DNloo做法5工艺工程图纸编号11说明中第6条与第7条冲突，根据现场坑探及第4条说明，建议B、C、D区采用砂砾回填。6结构工程图纸编号水池03集水坑大样做法与工艺部分图纸编号14所示参考05S804-P179图集冲突，请明确？7工艺工程图纸编号06、05()6、08节点大样图DNlOOPE管与主管网管径冲突大样修正为DN150工程编号：1808YCGCBO09第页8工艺工程图纸编号06、0505节点大样图为球墨铸铁管与主管网材质冲突大样修正为PE材质9工艺工程图纸编号06、0508节点大样图DN100PE管与主管网管径冲突大样修正为DNl5010工艺工程图纸编号05管网节点对应的阀门井尺寸未明确？根据现场自行确定11工艺工程图纸编号05、1405总平图新建高位水池进出水管位置与图号14水池平面图冲突根据现场与业主协商确定12工艺工程图纸编号14超声波液位计无具体安装要求说明，请明确做法？做法参见05S804-P18613工艺工程图纸编号14PE进水管穿钢套管进水池不合理进水池段变更为DNlOo钢管,增加PE法兰及钢制法兰对接14工艺工程图纸编号14穿墙套管管径不满足施工要求，建议采用柔性防水套管15工艺工程图纸编号01、05设计说明5块水表，总平图有4块。建议08节点前增设水表井1个16工艺工程图纸编号05减压阀安装标高至10栋地面标高高差15m,阀后水压0.35MPa,导致一层家用水压达0.5MPa,建议依据现场情况增装减压阀17水池清洗消毒未考虑18水池内防腐是否满足自来水饮用要求？19清单内DN100/150阀门井用蝶阀，主材表用闸阀建议按照主材表采用闸阀20Y型过滤器只有一组建议在市政开口后和新建水池出水管后各装一组建设单位签章代表：年月口设计单位签章代表：年月日施工单位签章代表：年月日
