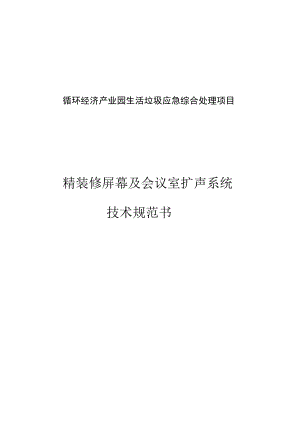

    循环经济产业园生活垃圾应急综合处理项目精装修屏幕及会议室扩声系统技术规范书.docx

    循环经济产业园生活垃圾应急综合处理项目精装修屏幕及会议室扩声系统技术规范书第1章技术规范1 总则32 规范和标准43 工程概况5*««5 设计原则和依据15第2章供货范围1 一般要求172 乙方的服务和设计范围17第3章包装、装卸、运输和验收第4章质量保证、性能考核1 质量保证202 性能考核20第5章技术资料及交付进度1一般要求212资料提交的基本要求21第6章设备验收、技术服务和培训1 设备验收242 月艮»243 售后服务264 培训26第1章技术规范1总则1.1 本技术规范书对广州市福山循环经济产业园生活垃圾应急综合处理项目精装修采用的屏幕及会议室扩声系统提出了该大屏幕系统的功能设计、结构、性能、安装、调试和试验等方面的技术要求。1.2 本工程要求在集控楼接待大厅内设置一套室内曲面LED屏幕,生产管理楼室内设置一套全彩LED条形显示屏,生产管理楼大会议室、生产管理楼培训室分别设置一套会议室扩声系统(含智能交互平板显示屏98寸,控制服务器及主机,音响系统等)。1.3 乙方应保证所供的设备是先进的、安全的、可靠的、高质量的产品,且具有节能认证证书、IS09001认证、3C、CE、CEEMC电磁兼容测试报告,上述证书上均需加盖厂家公章。1.4 所提供的全彩屏LED显示屏、会议室扩声系统必须具有国家有关部门颁发的生产许可证或经过有关国家权威机构认证或代理许可证。1.5 乙方应提供全彩屏LED显示屏、会议室扩声系统所需的全部硬件设备,软件,视频电缆、通讯电缆和控制电缆,全部安装材料和安装附件;其中包括分包的产品,确定分包商或采购的产品必须征得甲方的认可,并承诺分包的工程不得再次进行转包,一经发现甲方将进行严格的处罚。1.6 乙方可在本技术规范书的基础上,依据乙方对全彩屏LED显示屏、会议室扩声系统的应用经验,对本工程的配置提出优化方案和建议。1.7 本技术规范书提出的是最低限度的要求,并未对所有技术细节作出规定,也未完全陈述与之有关的规范和标准。乙方应提供符合本技术规范书和有关工业标准的优质产品。1.8 乙方同意技术规范书的条款和标准的要求。1.9 技术规范书及合同规定的文件,包括图纸、计算、说明、使用手册等,均应采用国际单位制(SI)。所有文件、工程图纸及相互通讯,均应使用中文。LlO合同谈判将以本技术规范书为蓝本,并列入甲方认可的技术偏差,经修改后最终确定的技术规范书将作为合同的一个技术附件,并与合同文件有相同的法律效力。双方共同签署的会议纪要、补充文件等也与合同文件有相同的法律效力。1.11 在签订合同之后,甲方保留对本技术协议提出补充要求和修改的权力,乙方应予以配合。1.12 乙方应承诺所供设备投运后十年内各部件、组件单价涨幅不超过10%。1.13 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,乙方应保证甲方不承担有关设备专利的一切责任。1.14 乙方应完全保证所供大屏幕装置及会议室扩声系统的安全可靠性、合理性、完整性和优良性。无论是否经过甲方确认,乙方都应无条件对设备中的缺陷、不足和与合同不符的地方进行修改、补充或更换,而不增加任何费用。1.15 室内外全彩屏LED显示屏、会议室扩声系统的所有硬件、软件、各种连接电缆及安装附件均完整配置。乙方提供的设备及安装材料应满足工程实际需要,若项目及数量不够应在执行合同中无偿补足。1.16 室内外全彩屏LED显示屏、会议室扩声系统安装所需的所有安装附件均由乙方负责供货,乙方承诺室内外全彩屏LED显示屏、会议室扩声系统的安装附件满足现场安装需要且不发生商务费用。即保证设备到货后不需甲方再采购任何安装配件。室内外全彩屏LED显示屏、会议室扩声系统相关设备所需安装盘应成套提供。1.17 本工程采用KKS编码标识系统,乙方所提供的技术资料(包括图纸)和设备标识必须有编码标识,编码标识应遵守甲方应用约定,保证技术资料(包括图纸)和设备标识正确使用编码标识。1.18 如果最终技术规范书文件中的条款、技术规格、数字等出现前后不一致或互相矛盾之处,原则上以对甲方有利的条款、技术规格、数字为准。1.19 乙方必须提供主要设备基于PDMS(或其它格式)平台(或能与此平台接口)的三维模型电子文档,及CAD版图纸资料及相关的电子文档。该三维模型电子文档需满足设计院的要求。2规范和标准技术规范书中涉及的所有规范、标准或材料规格(包括一切有效的补充或附录)均应为最新版本,以签订技术规范书之日作为采用最新版本的截止日期(在实施过程中,若标准有变化,双方协商)。若发现本技术规范书与参照的文献之间有不一致之处,乙方应向甲方书面指明,并由甲方最后决定。引用的规范和标准主要包括(不限于):GB50198-2011民用闭路电视系统工程技术规范GA/T75-1994安全防范工程程序与要求GB50093-2013自动化仪表工程施工及质量验收规范CCTRRECOMMENDATION472-3电视系统视频指标GB/T4796-2008电工电子产品环境条件分类第1部分:环境参数及其严酷程度GB/T50062-2008电力装置的继电保护和自动装置设计规范GB/T11920-2008电站电气部分集中控制装置通用技术条件GB4208-2008外壳防护等级DB32/181-1998建筑多媒体化工程设计标准GB50054-2011低压配电设计规范GB7401-87彩色电视图像质量主观评价方法GB50115-2009工业电视系统工程设计规范NEMA-ICS4工业控制设备及系统的端子板NEMA-ICS6工业控制装置及系统的外壳GB50200-94有线电视系统工程技术规范DL5027-2015电力设备典型消防规程GBJ42-81工业企业通讯技术规定GB50093-2013自动化仪表工程施工及质量验收规范GB/T13730-2002地区电网调度自动化系统SJ/T11141-2012(2017年复审)LED显示屏通用规范SJ/T11281-2007LED显示屏测试方法户外LED显示屏设施钢结构技术规程国家及地方的相关标准广东省安全技术防范管理条例GB50057-2010建筑物防雷设计规范SJ/T11292-2016计算机用液晶显示器通用规范GB50343-2012建筑物电子信息系统防雷技术规范GB/T31841-2015电工电子设备机械结构电磁屏蔽和静电放电防护设计指南GB/T24112-2009工业机械电气设备静电放电抗扰度试验规范GB50169-2016电气装置安装工程接地装备施工以及验收规范环办环监201733号关于生活垃圾焚烧厂安装污染物排放自动监控设备和联网有关事项的通知装树联最新要求(环办执法(2019)64号)附件2HJ212-2017污染物在线监控(监测)系统数据传输标准3项目概况和工作条件3.1 项目概况项目名称:广州环投福山环保能源有限公司建设地址:位于广州市福山区九龙镇福山村建设规模:垃圾焚烧炉:4×800td炉排焚烧炉+2X800td炉排焚烧炉汽轮发电机组:2×50MW汽轮汽轮发电机组+1X50MW汽轮汽轮发电机组设备有效年可运行时数:8000小时及以上。运行分级:每班8小时,三班制。3.2 工作条件地理位置:新建厂址位于广东省广州市福山区地震设防:地震设防烈度:Vn度场地类别:类气象条件:福山地区位处北回归线以南,属亚热带季风区,气候温和,雨量充沛,日照充足,多年平均降雨量1900mm,多年平均河川径流量为30.49亿In%年内降雨分配不均,雨量集中在4-9月,约占全年雨量的80.3%,降雨强度大,易发生洪涝灾害;10月至次年3月雨量稀少,常出现春旱。属典型的季风海洋气候。由于背山面海,海洋性气候特别显著,具有温暖多雨、光热充足、温差较小、夏季长、霜期短等气候特征。夏季风的交替是广州季风气候突出的特征,冬季的偏北风因极地大陆气团向南伸展而形成,干燥寒冷;夏季偏南风向因热带海洋气团向北扩张所形成,温暖潮湿。夏季风转换为冬季风一般在9月份,而冬季风转换为夏季风在4月份。主风向频率:北风16乐东南风9乐东风7机多年平均气温21.9C,多年平均最高温度26.2,多年平均最低气温18.5C。低温霜冻期出现的天数不多,无霜期平均341天。多年平均蒸发量1640mm,年内分配不均,7T0月蒸发量较大,12-4月蒸发量较小。福山地区光热资源充足,年平均日照时数为1875.l1959.9h,年太阳总辐射量为105.3109.8kcalcm2o4技术要求4.1 LED屏幕系统4.L1总则D投标方必须保证提供设备必须是全新的工业级产品,且工艺成熟、技术先进、经济合理、质量可靠、易于操作和维护,有良好的可用率,有工业化应用业绩且技术经济性能符合本技术需求书的要求,设备从系统的可用性、先进性、可靠性和经济性出发,设计整个LED屏幕显示系统。并应保证年运行时间不小于8000小时,使用寿命不小于IOOOOO小时。投标方提供的设备应按技术规范成套供应。2)投标方应全面负责与接入显示系统的其它系统供货商配合,最终实现整个系统的正常投运。3)投标方应充分考虑系统的防雷及接地问题,采用在气象局有备案的浪涌保护器,同时投标方应采取抗干扰措施,保证整个系统正常运行。4)投标方供货的系统设备应根据安装地点的不同具有足够的防护等级和有效的保护措施,以保证系统设备正常地工作。5)如招标方在运行中发现投标方所供系统设备不满足本技术需求书的要求,招标方有权要求投标方修改或增加,为此引起的一切费用由投标方负责。6)投标方提供的全彩LED显示屏最终品牌须报招标方认可和确认。7)投标方提供的设备如为原装进口设备,供货时必须出具有效证明。(原产地证明、海关证明等)4.1.2LED屏幕显示设备必须符合以下要求:1)投标方提供两整套LED全彩显示屏系统:集控楼接待大厅曲面全彩LED显示屏,显示区域尺寸不小于12.96m*9.12m(宽Xi),像素间距3mm;生产管理楼门厅内全彩LED显示屏显示区域尺寸不小于13.7m*0.8m(宽X高),像素间距W3mm;屏幕亮度阈值Io(T80Onit可调;色温300020000K可调,调节步长IOOK;最大对比度210000:1,显示单元平整度W0.05un;刷新频率23840HZ;低亮高灰效果:100%亮度时,216bit灰度;20%亮度时,214bit灰度。LED发光管采用国际知名品牌(东山精密、国星光电、亿光电子,投标人需提供报价所选取的LED灯管原厂项目授权书原件),各像素点封装采用SMD表贴三合一或更先进可靠能保证产品寿命及质量的封装技术。集控楼接待大厅曲面全彩LED显示屏还应配备功放音响等设备。2)全彩LED显示屏系统核心设备选用艾比森、洲明、上海三思、洛普、ITC等知名品牌,以保证系统的稳定可靠性。投标方须提交如下证明文件:A、全彩LED显示屏厂家授权书;B、全彩LED显示屏厂家针对本项目显示屏整机售后服务承诺函;C、全彩LED厂家针对本项目型号LED全彩显示屏技术参数表,以及国家质检CNAS认可的检测报告;D、投标方应出具灯封装厂家针对本项目的授权书;E、投标方应出具全彩LED显示屏厂家对产品所投责任险保单;F、投标方应出具全彩LED显示屏CMMIDEVVI.3成熟度三级能力成熟度等级资质证书盖章复印件;G、投标方应出具全彩LED显示屏IECQQa)80000:2012有害物质过程管理体系认证证书盖章复印件。3)满足计算机信号和各种视频信号的接入显示;系统考虑预留与闭路电视监控的接口。系统不但能够直接输入RGB、Video.高清网络视频、高清图像信号,还可以通过内置图像处理系统,实现图像以屏为单位的缩放、分割、漫游等功能,配合信号切换可以实现多路信号的同时输入并可任意选择一路信号在大屏幕上任一单屏或全屏显示。各种信号画面通过图形控制设备,在整个大屏幕上可以任意拖动、分割、开窗等。4)投标方应提供全彩LED显示屏系统的装配盘、专用挂架及框架、信号转换接口设备、图形控制设备、系统管理软件、图型显示/视频应用软件及其它配套设备、附件等配套的设备、附件数量能满足整个工程设备的运行,同时保证整个大屏幕系统的完整性。5)全彩LED显示屏系统可以全屏显示超高分辨率的计算机信号。利用外置图像处理系统,配合信号切换,可以选择任一路信号在大屏幕上的显示;显示器的可视角度应达到水平和垂直双方向170度,在任何角度都可以保证观赏质量。以确保大屏幕图形显示达到最佳效果。6)控制软件不但具有强大的显示控制功能和简易直观的操作界面,而且还具有独特的图像拼接自动矫正功能。通过控制软件调用各种系统信息,实现拼接显示系统的单屏显示、图像缩放、全屏显示。7)通过控制电脑可方便操作显示屏开/关机、图像分割显示、系统信号源切换、调用多种显示模式等。8)整个LED屏幕显示系统具有使用寿命长、高可靠性、高稳定性、易维护等特点,可以按照需求,全年每天24小时连续工作,保证系统常年连续正常运行。9)LEI)显示屏的画面、功能应可任意定义。通过大屏幕显示屏调出画面时间应不大于1秒。10)由于LED显示屏主要显示相对静止的过程画面,投标方提供的设备应适应这种要求而不引起质量的下降、寿命的损失。11)投标方应提供大屏幕的安装支架。安装支架及框架用以承受全彩LED显示屏系统的重量。12)投标方应提供大屏幕显示屏的边框,用以保护显示屏,边框的宽度和型式由投标方提出建议,招标方认可。13)LED全彩显示屏高清显示、经久耐用,21万小时无故障,必须拥有防灼屏、易散热、拥有立体组合、多媒体发布等领先技术。14)投标方应在投标书中详述其屏幕显示器的设置方案、功能配置,并提供屏幕显示器的详细样本和技术性能指标,并单独分项报价。15) LED控制系统D配置显示屏的性能参数,如:LED显示屏视觉刷新率,灰度级数,移位时钟频率等;2)配置显示屏的传输方式和方向;3)配置控制器映射位置和大小;4)保存和加载控制系统参数;5)配置显示屏色温列表,对显示屏进行色温调节;6)对显示屏进行Gamma调节;7)查看当前控制系统的映射信息、版本信息,并对控制器进行授权;8)显示屏画面控制,包括:画面黑屏、画面锁定、正常显示;9)对接发布服务器文字推送显示在LED屏上;16)控制主机采用工业级工控机机箱设计,具有217.3英寸LED液晶显示屏,支持触摸控制屏,支持108OP分辨率;服务器运载WindOWSserver2008或以上操作系统。配置不低于InteIi5-6400(四核四线程2.7GHZ)处理器,内存配置不低于2*4GDDR4双通道台式机内存,采用固态硬盘容量不低于256G集成多个音频输入/输出接口。可设置电源时序打开功能,可设置无限制的有效时间段设置。支持通过手机APP进行随时随地对IP终端进行播控功能,可实现单条内容推送、音箱音量控制与暂停/播放、播放进度条拖拉等功能。通过手机APP将文字推送给LED大屏,同时会自动转成语音推送给IP终端设备支持通过手机APP可实时查看IP终端的空闲状态、离线状态、音量大小,远程控制音箱播放内容、音量大小、进度等功能。具备有21路线路输入接口和,1路线路输出接口,适用现场本地扩音功能;具备不少于1路USB输入接口,适用本地点播功能,支持断网情况下,进行本地点播USB外接设备播放功能。管理节目库资源,为所有音频终端器提供定时播放和实时点播媒体服务,响应各终端的节目播放请求,为各音频工作站提供数据接口服务。支持通过手机APP录音信息推送、输入文本内容转语音推送、常用语信息推送,支持即时推送、定时推送功能,并且可调整推送音量大小和播放次数。17)拼接控制器D机箱支持冗余扩展模式,便于系统的安全扩展升级结构,机箱两侧具备风扇,输入模块、输出模块、切换模块、控制模块、电源模块、风扇模块均支持热插拔。拼接控制器采用纯硬件模块化插卡式架构,无内置PC/X86/X64架构,电信级的背板交换结构,背板为每路高清信号单独提供6.25GbPS串行带宽,单输入板25GbPS带宽,单输出板卡50GbPS带宽,背板总带宽大于2T02)前面板具备显示屏搭配按键面板结构方式,可进行输入输出通道信号切换操作。支持多种控制方式,支持红外遥控、中控(RS-232)、键盘、面板按键等多种控制功能。3)支持任意开窗,任意输出接口支持4路窗口显示画面,单张板卡支持16个信号窗口;输入输出接口分辨率可自定义为非标准分辨率;支持在线修改EDID,无需第三方工具;支持输入输出图像裁剪,实现图像切边、局部放大等功能。4)支持所有显示窗口均可在屏幕上进行任意移动、缩放、多画面、切换、叠加、画中画等功能。支持平板电脑端控制,任意窗口的新建、缩放、拖动、漫游等操作,可查看可调用模式。5)支持字符叠加显示功能,对入口信号进行字幕标注,可对叠加字符的字体、字号、颜色、位置等进行自定义编辑。6)本次配置不少于4路HDMl输入,12路DVl输出接口,以及回显输出;支持SDI、HDM本VGACVBS、YPbPrIP、DVEHDBaC等信号混合输入,输出支持DVI、HDMEVGA、Dual-linkDVISDEHDBaSeT等信号。18)配电柜配电柜输入电压为交流380V±15乐工频50Hz。具有过压、浪涌、短路、过流、过载、漏电等保护功能。内置避雷器,具有避雷防雷功能。配电柜含多功能卡控制,具有远程控制功能。支持通过LED显示屏智慧控制系统软件实现远程开关电箱、远程通讯、电源监视、温度监控、消防监控等操作19)音响设备调音台1)支持,8路麦克风输入兼容6路线路输入接口,支持22路立体声输入接口,24路RCA输入,话筒接口幻象电源:+48Vo2)具有22组立体主输出、24路编组输出、24路辅助输出、21组立体声监听输出、21个耳机监听输出、22个效果输出、21组主混音断点插入、26个断点插入。(提供接口截图佐证并加盖公章)3)内置24位DSP效果器,提供100种预设效果。4)内置USB声卡模块,支持连接电脑进行音乐播放和声音录音;内置MP3播放器,支持1个USB接口接U盘播放音乐。(提供接口截图佐证并加盖公章)5)频率响应:20Hz-20kHz,±2dB;失真度:0.03%at+OdB,22Hz-22KHzA-weighted;灵敏度;+21dl-30dB;信噪比:-IOOdBrA-Weightedo专业功放1)具有完善可靠的安全保护措施和工作状态指示(短路、过载、直流和过热保护,变压器过热保护)。2)输出功率:立体声/并联8Q:250OW*2、立体声/并联4Q:273Ow*2、桥接8Q:21460W。专业音箱1)额定功率:不低于300W2)峰值功率:不低于120Ow3)灵敏度:不低于98dBWM4)最大声压级(额定/峰值):不低于123dB129dB5)覆盖角度:(H)不低于80。(V)不低于60。音频处理器1)数字音频处理器支持216路平衡式话筒/线路输入通道,采用裸线接口端子,平衡接法;支持216路平衡式线路输出,采用裸线接口端子,平衡接法。2) 输入通道支持前级放大、信号发生器、扩展器、压缩器、5段参量均衡、AM自动混音功能、AFC自适应反馈消除、AEC回声消除、ANC噪声消除。(提供功能界面截图,并盖生产厂商公章)(出具满足该功能参数的第三方权威机构检测报告,提供相关证明材料)3) 输出通道支持31段参量均衡器、延时器、分频器、高低通滤波器、限幅器。(出具满足该功能参数的第三方权威机构检测报告,提供相关证明材料)4)支持24bit48KHz卓越的高品质声音,支持输入通道48V幻象供电,频率响应:20以-20阳2,总谐波失真0.002%1阳2,4(必数/模动态范围(A-计权):120dB;最大输出电平2+24dBu,最大输入电平2+24dBu。20)为能达到需求的显示效果,乙方应根据甲方需求提供相关所有设备,包括但不限于上述的控制主机、拼接控制器、屏体控制器、功放、音响等设备4.2会议室扩声系统会议室扩声系统(含交互智能平板、控制服务器及主机、音响设备)共两套,分别用于生产管理楼大会议室、生产管理楼培训室。会议室扩声系统选用ITC>TOA.EV等品牌。4.2.1 总则1)音响扩声系统会议室的面积和使用功能,参考国家扩声厅堂一级标准进行设计,会议室扩声系统的音响效果应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言扩声一级标准演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫,声像定位正确。音响扩声系统主要由扬声器、功率放大器、音频处理设备、调音台、话筒、音源等设备组成。整个系统选用同类产品中音色优美的高档次音响器材为主组成音响系统,选用同类产品中技术最成熟、性能先进、使用可靠的产品型号,通过计算会议室的音响场地系数进行设计,保证会议室每个角落的声场听觉均匀,没有出现失真、偏音、混音、回响等不良音响效果;会议室的扩声系统主要由三大部分组成:声源、音频处理设备、功放及扬声器系统。2)投标方应全面负责与会议扩声系统的其它系统供货商配合,最终实现整个系统的正常投运。3)投标方应充分考虑系统的防雷及接地问题,采用在气象局有备案的浪涌保护器,同时投标方应采取抗干扰措施,保证整个系统正常运行。4)投标方供货的系统设备应根据安装地点的不同具有足够的防护等级和有效的保护措施,以保证系统设备正常地工作。5)如招标方在运行中发现投标方所供系统设备不满足本规格书的要求,招标方有权要求投标方修改或增加,为此引起的一切费用由投标方负责。6)为确保该项目所使用的产品为正规实力厂家提供,所投音视频系统厂家须获得IS027001信息安全管理体系认证证书、IS020000信息技术服务管理体系证书(提供证书复印件并加盖原厂公章)。7)厂家具有音视频及智能灯光系统集成认证范围涵盖(数字会议、LED大屏及控制、专业音响)的设计和生产所设计的诚信管理活动的诚信管理体系认证证书,提供证书复印件和带有查询地址的截图加盖厂家公章。8)为确保该项目有五星级的售后服务保障,所投显示系统厂家须出具国家权威机构颁发的证明厂家售后服务符合五星级标准的“服务认证证书”,并在该证书上体现本项目所使用的会议系统,并加盖公早9)投标方提供的会议室设备最终品牌须报招标方认可和确认。10)投标方提供的设备如为原装进口设备,供货时必须出具有效证明。(原产地证明、海关证明等)11)投标方提供会议设备的安装支架及调试,本项目规划安装一间会议室,一间培训室共两个个房间的会议系统,本次招标是全新的系统设计,必须满足不同情况下的使用要求,投标方需考虑整体使用需求,必须满足会议室设计安装功能完备,性能优良,大方得体,最终由招标方认可4.2.2 扩声各系统组成必须符合以下要求:4. 2.2.1交互智能平板(含电脑模块发射器智慧笔显示屏等)功能特点:1)支持PC和安卓下10点触摸;支持触摸操作图片放大、缩小、旋转等;支持信号源切换后触摸功能可用。2)支持各信号源显示状态下,通过触摸操作信号源、音量等菜单。3)支持睡眠定时、关机记忆功能,支持遥控快捷键,实现FF12等按键功能。4)支持在系统主页面点击任一信号源,支持遥控器一键童锁功能。5)支持无线wifi,有线LAN,支持前置按键一键开关电脑、电视、以及一键切换主页功能6)支持无线传屏,将电脑/笔记本电脑信号传输至交互平板上显示,支持同时接收四个信号显示在同一个交互平板上。7)支持录屏功能、电子白板、手写批注功能,满足培训授课的各项应用需求。8)内置丰富的界面模板,可直接预览并修改模板样式,提供最接地气的签字欢迎墙。9)输入端口:AV:1组、RF:1组、VGA:2组(前置一组)、音频:2组(前置一组)、MIC:1组、分量:1组(三合一端口)、LAN:1组、TF卡:1组、TOUCHPORT:2组(前置1组)、HDMI:3组(前置1组)、USB2.0:1组(前置1组)、USB3.0:3组(前置1组仅支持OPS电脑下使用)10)输出端口:同轴:1组、AV:1组(三合一端口)、耳机:1组、VGA:1组、LAN:1组11)交互平板为一块98英寸屏幕4. 2.2.2控制服务器及主机D网卡:IX千兆网卡,RJ45接口1) 支持通过手机APP进行信息推送,可将录音声音推送到IP终端进行播放。2) 支持通过手机APP将文字推送给一体机大屏,同时会自动转成语音推送给IP终端设备(中标后2个工作日内需提供样品到采购方提供现场演示证明)。3) 支持推送常用语及文字信息发布。4) 支持语音、文本的播放次数设置、播放音量调节、文本字幕滚动次数,支持设置文本颜色。(提供软件界面截图作为证明材料)5) 支持红外遥控功能,实现本机信息查看、播放状态查看、AUX和网络音量的调节、点播IP网络主机媒体库或USB外接设备音频资源等功能。6) 内置22X20W(两通道均为20W)定阻功率放大器,外接到扬声器设备,播放文字发布服务器的推送声音内容,同时具有网络音量设置功能。7)具备有21路线路输入接口和路线路输出接口,适用现场本地扩音功能;具备不少于1路USB输入接口,适用本地点播功能,支持断网情况下,进行本地点播USB外接设备播放功能。8)可灵活配置为角色分离输出模式、同传输出模式、相控输出模式。每个输出通道都可以调节EQ音量、延时器等参数。9)会议主机采用TCP/IP网络协议,且同时支持C/S、B/S架构,可供PC软件或浏览器控制。10)通过WEB控制音频矩阵参数(包括EQ、音量、延时器、话筒灵敏度等)、16通道输出模式切换、开关话筒同步、中英俄法四种语言切换、控制角色分离主机。11)超大系统容量,系统最大支持4096台有线会议单元和300台无线会议单元。系统最大发言数量为8个有线话筒和6个无线话筒。12)WIFI网络接口带有POE供电功能,可以直接连接无线AP;也可以通过连接POE网络交换机扩充无线AP数量,提供更大的无线覆盖范围。13)具有对所有无线单元进行一键关机的功能。14)具有消防报警联动触发接口,提供火灾报警信息,第一时间提醒会场人员紧急撤离,确保与会人员安全。15)四种话筒管理模式:FIFO(先进先出)、NORMAL(普通模式)、VOICE(声控模式)、APPLY(申请模式)。16)具备USB录音功能,可录制和播放会议记录。4. 2.2.3音箱设备音响要求:额定功率:不低于300%峰值功率:不低于1200%灵敏度:96dBWM;最大声压级(额定/峰值):118dB124dB;覆盖角度:(H)100°(V)80°功放要求具备完善可靠的安全保护措施和工作状态指示(短路、过载、直流和过热保护、变压器过热保护)无线话筒采集器:频率响应:50Hz-18KHz(输出)、80Hz-16KHz(-3dB,OdB)(输入);无线话筒频率范围:640-690MHz、740-790MHz、807-830MHz;频率振荡模式:锁相环回路;线话筒使用距离:200米(空旷无隙碍加天线放大套装);主手持话筒自带功能按键和LED显示屏(非外置要控制器),可对实现任务确认执行、暂停/恢复、停止、上一曲、下一曲、音量加、音量减等无线遥控操作,带有遥控功能调音台:超低噪音的前置放大器及+48V幻象电源;所有输入通道配有静音、SoLo功能,过载LED&低截滤波;MlC通道配有低截滤波和阶段(SUBl-SUB2)(SUB3-SUB4)(L-R)(中心)的A&B矩阵;配有100种DSP效果选项音频处理器:输入/输出通道采用裸线接口端子,平衡接法。面板具备USB接口,支持多媒体存储,可进行播放或存储录播;配置双向RS-232接口,可用于控制外部设备。配置RS-485接口,可实现自动摄像跟踪功能。支持通过浏览器访问设备,下载自带管理控制软件;软件界面直观、图形化,可工作在XP/Windows7、8、10等系统环境下。支持iOS、iPad、Android的手机/平板APP进行操作控制。抑制器:96KHZ采样频率,32-bitDSP处理器,24-bitA/D及D/A转换。数字信号输入输出通道提供coaxial,AES及光纤接口。采用144x32的LCD显示屏显示参数功能,提供6段LED显示输出电平。每通道24个LED灯显示啸叫抑制状态数量。每通道提供压缩、限幅、噪声门、功能设置。可切换工作模式为直通或反馈抑制。可任意编辑固定和动态反馈点数量,可一键清除啸叫点。单机可存储30组用户程序。电源时序器:远程控制(上电+24V直流信号)8通道电源时序打开/关闭一当电源开关锁处于Off位置时有效;支持配置CHl和CH2通道为受控或不受控状态。当远程控制有效时同时控制后板ALARM(报警)端口导通一起到级联控制ALARM(报警)功能。单个通道最大负载功率2200W,所有通道负载总功率达6000Wo会议话筒单元:具有数模双备份功能,一条数字传输链路;一条模拟备份链路。单元采用POE交换机供电,非压缩音频传输技术,48K采样率,80HzT6KHz带宽完美音质。单元采用幻象电源供电,80Hz-16KHz带宽完美音质。单元具有TCP/IP协议簇,支持ICMPHTTP、UDP、TCP、IGMP等多种协议。单元支持PING包功能。每个单元具有独立的web控制页面,支持四种语言切换、调节话筒ID号、话筒灵敏度、话筒EQ等参数单元具有发言计时和定时发言功能,代表机具有申请发言功能。音频编码器:D兼容路由器、交换机、网桥网关、Modem>Internet>组播、单播等任意网络结构。2)具备32路输入接口,同时支持32路音频平衡输入采集。3 )支持与会议系统主机对接,混音模式下最大可支持4096路角色分离。4)支持两种编码传输模式选择:FIFO模式/混音模式。5)支持串口RS232对各通道控制及通道的名称标识。6)支持配置各通道自动检测,自动采集音频上传服务器。4 .3环境及抗干扰D系统能在电子噪声、射频干扰及振动都很大的现场环境中连续运行,且不降低系统的性能。2)系统设计采用各种抗噪声技术。3)通过了国家计算机质量监督检验中心的电磁抗扰度及传导检测检验,符合无线电骚扰限值B级标准,在距电子设备L2m以外发出的工作频率达470MHz、功率输出达5W的电磁干扰和射频干扰,不会造成无限的干扰.可提供第三方权威机构出具的CNAS证书复印件加盖原厂商公章。4)室内系统设备能在环境温度045°C,相对湿度1090%(不结露)的环境中连续运行;室外设备应能适应工程所在地户外环境。5)系统抗干扰能力共模抑制比不小于120dB,50Hz;差模抑制比不小于60dB;50HzO5设计原则和依据系统设计主要遵循以下原则:应用成熟、先进实用、可靠稳定、升级维护、符合要求。 应用成熟:系统设计时采用的产品和系统,是经过了一定时间市场考验的成熟产品,在国内已有成功的应用案例。 先进实用:在系统设计中,始终贯彻了先进实用的原则。所谓先进是指要求采用的产品和系统是当代先进技术的应用结果。 可靠稳定:保证系统的可靠稳定运行。 升级维护:选用产品和系统时,应充分考虑到系统的升级和维护问题。 符合要求:无论如何展开设计工作,整个系统的设计必须符合实际要求。 乙方可以提出与下面不同的产品,但是必须提出具体的技术参数,并经甲方技术人员认可。第2章供货范围1.一般要求D本技术规范书规定了合同设备的供货范围,乙方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合本技术规范书的要求。2)乙方应提供详细供货清单,清单中依此说明型号、数量、产地、主要技术性能、生产厂家等内容。对于属于整套设备运行和施工所必需的部件,即使本合同附件未列出和/或数目不足,乙方仍须在执行的同时补足。3)除有特别注明外,所列数量均为全彩屏LED显示屏系统、会议室扩声系统。4)提供运行所需备品备件,并在技术规范书中给出具体清单。5)提供所供设备的进口件清单。6)乙方对所供系统的完整性负责,即使供货清单中未列出,但系统功能需要,乙方也应该免费提供,满足业主的需求。7)所有外购件厂家,均需得到乙方确认。2.乙方的服务和设计范围D按本技术文件和适用的工业标准提供全彩屏LED显示屏系统、会议室扩声系统,包括所必需的软、硬件和各项服务。2)负责整套系统的设计、调试和安装工作。3)负责培训乙方的运行和维护工程技术人员,使其能得心应手的操作维护、修改和调试系统。4)根据乙方的系统配置方案,负责整套系统布置的二次设计工作。5)负责提供构成室外全彩屏LED显示屏系统、会议室扩声系统所必需的全部硬件设备、特殊安装材料(如专用电缆、视频电缆、预制电缆、安装支架等)及各种附件的供货。6)负责提供全彩屏LED显示屏系统、会议室扩声系统,最终选型清单供甲方确认。7)为达到本技术规范书规定的全部功能要求,乙方应提供全部必需的系统软件和应用软件,包括乙方根据其最新研究成果,已成功有效地应用于实践的软件。乙方应列出在本项目中所采用的各种软件,并对它们进行详细说明。8)按照合同规定的进度要求,按时发运整套系统。9)负责全彩屏LED显示屏系统、会议室扩声系统的调试工作。负责全部专用电缆的走向选择以保证整套系统的正常运行。10)提供全彩屏LED显示屏系统、会议室扩声系统等总体说明书、各种功能的设计说明书(包括硬件、软件说明书及系统说明书)。11)根据本技术规范书的要求,提供安装详图并进行现场安装。12)提供通电起动和调试服务,直到大屏幕显示装置能完成全部功能。13)根据本技术规范书的要求,提供操作系统文件,以保证乙方能理解、组态、编程、维修、更改和调试全彩屏LED显示屏显示装置、会议室扩声系统,实现优化运行。3.供货范围1)全彩屏LED显示屏系统、会议室扩声系统设计、设备的制造、采购、电缆敷设、设备安装、通讯、调试、质量管理、验收及技术培训等,并对设备制造、施工安装、调试的质量及验收全权负责。甲方协调提供电源等外部接口设备接至乙方总接口处。2)乙方应提供全彩屏LED显示屏系统、会议室扩声系统的清单,详细填写设备供货范围和型式规范。3)根据技术规范书要求,为满足技术规范书的功能,凡属乙方供货范围内的设备,无论下列表格中是否列出,乙方都应免费提供,在合同签订和合同执行阶段如发现有遗漏或数量不足,乙方都应及时无条件予以补充。4)备品备件乙方应提供随机备品备件的型号与数量(计入总价),随机备品备件的数量按每种类型10机乙方应保证备品
