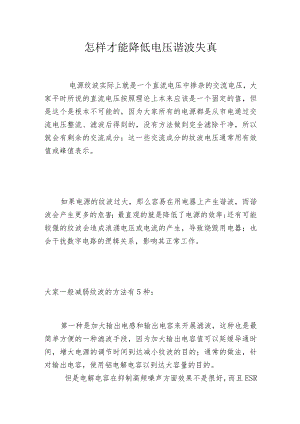

怎样才能降低电压谐波失真电源纹波实际上就是一个直流电压中掺杂的交流电压，大家平时所说的直流电压按照理论上本来应该是一个固定的值，但是这个是根本不可能的，因为大家所有的电源都是从市电通过交流电压整流、滤波后得到的，没有方法做到完全滤除干净，所以就会有剩余的交流成分；这一些交流成分的纹波电压通常用有效值或峰值表示。如果电源的纹波过大，那么容易在用电器上产生谐波，而谐波会产生更多的危害；最直观的就是降低了电源的效率;还有可能较强的纹波会造成浪涌电压或电流的产生，导致烧毁用电器；也会干扰数字电路的逻辑关系，影响其正常工作。大家一般减弱纹波的方法有5种：第一种是加大输出电感和输出电容来开展滤波，这种也是最简单方便的一种滤波手段，因为加大输出电容值可以延缓导通时间，增大电源的调节时间到达减小纹波的目的；通常的做法，针对输出电容，使用铝电解电容以到达大容量的目的。但是电解电容在抑制高频噪声方面效果不是很好，而且ESR也比较大，所以会在它旁边并联一个陶瓷电容，来弥补铝电解电容的缺陷；与此同时，开关电源工作时，输入端的电压Vin不变，但是电流是随开关变化的，这个时候输入电源不会很好地提供电流，通常在靠近电流输入端并联电容来提供电流。第二种是在输出端增加一级LC滤波线路；LC滤波器对噪纹波的抑制作用比较明显，可根据要除去的纹波频率选择合适的电感电容构成滤波电路，一般能够很好的减小纹波;采样点选在LC滤波器之前。第三种是在开关电源输出之后接LDo滤波；这种方法是减少纹波和噪声最有效的方法，输出电压恒定，并不需要改变原有的反应系统，但是也是成本最高，功耗最高的方法,一般使用在需要高精度输出的高端开关电源上，例如服务器的信号，医疗设备之类的高精度仪器上。第四种是在二极管上并电容C或RC,这种方法是有风险的，因为在二极管上并上一个电容或者RC线路，就有可能会构成振荡线路，如果参数没有调整好的化，那么就有可能然电源发生振荡现象。第五种在输出二极管后再接一个n型线路开展滤波，这种方法是中高端电源常用的一种滤波手段，这种手段比LC的滤波效果会好一点，也被称为CLC滤波器。
