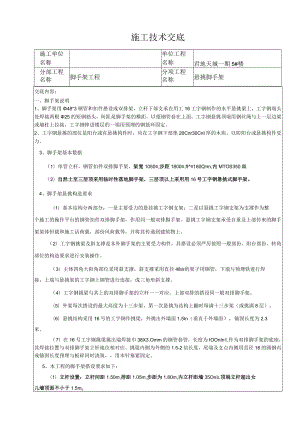

施工技术交底施工单位名称单位工程名称君地天城一期5#楼分部工程名称脚手架工程分项工程名称悬挑脚手架交底内容：一、脚手架说明1、脚手架用48*3钢管和扣件搭设成双排架，立杆下部支承在用工16工字钢制作的水平悬挑梁上，工字钢端头处焊接两根25的短钢筋头，间距是脚手架的横距，以便钢管套在上面。工字钢悬挑顶端用钢丝绳与上一层边梁或墙柱上拉接，工字钢伸进楼层的一端用预埋的钢筋环固定。2、工字钢悬挑的部位是阳台或有悬挑构件时，应在工字钢下部垫20Cnr30CnI厚的木块，以防阳台或悬挑构件受力。3、脚手架基本数据（1）单管立杆、钢管扣件双排脚手架，架宽1050,步距1800,ft180Qn,内MTOS350皿（2）自然土至三层顶采用临时性落地脚手架，三层顶以上采用用16号工字钢悬挑式脚手架。4、脚手架悬挑构造要求（1）基本结构分两部分：一是主要受力的悬挂挑工字钢支架；二是以悬挑工字钢支架为支撑作为整个施工的操作平台的钢管扣件双排脚手架，作用同一般双排脚手架。悬挑工字钢支架承受自重及上部传来的脚手架架体恒载和施工活荷载，部份风荷载等，并将其传递到建筑物上。（2）工字钢挑梁及斜支撑是本外脚手架的主要受力构件，其搭设必须严厉按照一般部份、阳台部份、转角部位的构造要求进行安装操作。（3）主体四角大阳角部位采用斜支撑，斜支撑采用直径48的架子用钢管，下端与预埋铁进行焊接，上端与悬挑架的工字钢上钢管进行连接，成三角形斜支撑。（4）工字钢挑梁与其上的双排脚手架的立杆一一对应，上部双排的搭设同一般双排脚手架。（5）外架每次搭设的最大高度为十三步架，第一次悬挑为结构上翻时每满十三步架（或挑满8层）。（6）悬挑结构采用16号的工字钢作挑梁，外挑出外墙面1.5In（垂直于外墙面），锚固长度为2.3米。（7）在16号工字钢挑梁挑出端焊接巾38X3.Omm的钢管套管，长度为IOOnIn1,作为双排脚手架的底座，其焊接拉置与双排脚手架立杆地位相对应。挑梁内侧为外侧的1.5-2倍长度，尾端及支点内侧用直径16的圆钢泻成锚固长度预埋与板碎同时浇筑，用木针塞紧固定。5、本工程的脚手架搭设要求如下：（1）立杆设置：立杆间距1.50m,排距1.05m,步距为1.80m,内立杆距墙35On,顶端立杆超出女儿墙顶面不小于1.5mo施工技术交底施工单位名称单位工程名称君地天城一期5#楼分部工程名称脚手架工程分项工程名称悬挑脚手架交底内容：(2)大横杆：大横杆设于立杆里侧，每侧外伸长度不大于150,大横杆的搭接宜采用直接头；当采用搭接时,其搭接长度不应小于DL不少于2个旋转扣件固定,扣件中心至杆端的距离不应小于IoOM队(3)小横杆：小横杆设于大横杆上面，间距同立杆，小横杆在大横杆两边外露100。(4)剪刀撑：外脚手架的两端转角处开头设置剪刀撑，每6米设置一组，剪刀撑与地面角度45-60°,搭接长度不小于1米，扣件三个一组，搭接两头外露不小于100。剪刀撑的设置应在外侧立面整个高度上陆续设置。每道剪刀撑跨越立杆的根数必须符合规范规定，每道剪刀撑宽度不应小于4跨，且不应小于6m。剪刀撑搭设应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下部均必须支撑在基础垫板上。(5)木板：搭完架体后，铺木板，应从第二步开头每间隔一层铺满木板，并用铁丝扎牢，五层以下不得少于三层脚手板，且采用对接平铺，四个角应用1.2mm的镀锌铁丝固定在纵向水平杆上。在每个阳台转角处应设兜网O(6)安全网：脚手架搭设好之后，张挂符合规范的合格安全网，安全网不能有孔洞，并且按照规范要求每一个结点都扎牢。(7)内档防护：在里立杆与墙体之间，用小兜网设置内挡防护，防护从第二步脚手架开头设置，每隔三步设置一挡防护，全高不少于二道内挡防护。操作层必须设置内挡防护。(8)扫地杆设置：每根立杆的底座向上20Omnl处，应设置纵、横向扫地杆，用直角扣件与立杆固定。(9)脚手架的拉结点：脚手架的拉结点的设置采用两步三跨设置，脚手架与在建建筑物拉结点，采用刚性拉墙件与建筑物可靠拉接。严禁使用仅有拉接的柔性拉墙件。当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后应立刻设置连墙件。本工程在结构施工进程中依据脚手架平面部署图在剪力墙或梁上预埋钢管或铁件，当脚手架搭设至该地位时，用48钢管与铁件焊接(刚性连接)或扣件连接。连墙件应从第一步纵向水平杆处开头设置。(10)、立杆接长除了顶层顶步可采用搭接外，其余各层各步必须采用对接扣件进行连接，扣件脚手架的底步立杆应采用不同长度的钢管参差部署，使相邻两根立杆上部接头相互错开，不在同一平面上,以保证脚手架的整体性。扣件和螺栓脚手架的立杆都应垂直立稳，底部都应用牵杠、横楞相互连接。交底人被交底人交底时间施工技术交底施工单位名称单位工程名称君地天城一期5#楼分部工程名称脚手架工程分项工程名称悬挑脚手架交底内容(12)、立杆应纵成线，横成方，垂直偏差不得大于1/200。立杆接长应使用对接扣件连接，相邻的两根立杆接头应错开50Onlm,不得在同一步架内。立杆下脚应设纵横向扫地杆。(13)、纵向水平杆在同一步架内纵向高差不得超越全长的"300,局部高差不得超越50mm。纵向水平杆宜设置在立杆内侧，其长度不宜小于三跨，宜采用对接扣件连接，纵向水平杆必须形成闭合。纵向水平杆的对接扣件应交错部署；两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3,有高低差的脚手架，必须将高差处用钢管和竹笆封闭。(14)、横向水平杆主节点处必须设置根横向水平杆，用直角扣件扣紧且严禁拆除。主节点处两个直角扣件的中心距不应大于15Omm。作业层处的非主节点处的横向水平杆宜依据脚手板的需要等间距设置，最大间距不得大于1/2纵距。横向水平杆两端应用直角扣件固定在立杆上。横向水平杆应设在纵向水平杆与立杆的交点处，与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于IOOrnm,伸出里立杆为300mm。同一立面的小横杆，应对等交错设置，设置立杆上下对齐。(15)、十字型、开口型双排脚手架的两端均必须设横向斜撑，中间宜每隔6跨设置一道(高度在24米以下的封闭型脚手架可不设置横向斜撑，24m以上脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道)。(16)、脚手架架体四角作好防雷接地保护。一切扣件紧固力矩，应到达4555Nm°(17)、脚手架内使用电焊气割工艺时，应严厉按照国家特殊工种的要求和消防规定执行。增派专职人员，配备料斗(桶)，防止火星和切割物溅落。严禁无证动用焊割工具。(18)、当日完工后，应细致检讨岗位周围情况，如发现留有隐患的部位，应及时进行修复或继续完成至一个程序、一个部位的结束，方可撤离岗位。(19)、脚手架沿建筑物四周通长搭设。脚手架必须配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。脚手架上不能随意悬挑卸料台。(20)、外用电梯处悬挑脚手架断开，具体地位见详图。施工技术交底施工单位名称单位工程名称君地天城一期5#楼分部工程名称脚手架工程分项工程名称悬挑脚手架交底内容6、脚手架安全使用措施本外架在结构施工时，最多只允许两个施工层同时施工，装修施工时也不得操过三个施工层。外架上严禁堆放模板、钢管以及任何重量大或数量多、可能影响外架安全的原料、工具等。一般情况下只允许站人操作用放置少量必要的轻质操作工具。本外架不得作结构施工时的支撑使用：外墙、外边梁的一切荷载均不允许传递到外架上。对外架脚手板上的施工渣滓及零散原料必须随施工进度及时清理（不得直接往下抛扔），以保证工作面完整畅通。在作业面上进行电焊作业时，应采用可靠的防火措施。不得任意拆除脚手架的基本构件及连墙杆，因作业需要不得不需拆除时，应征得施工负责人同意，并采用可靠的弥补加固措施。在作业面上进行撬、拉、推、拔等操作时，必须注意，以免因用力过猛时身体失去平均或把东西甩出。雨、雪之后上架作业，应把架面上积雪、水等清除，以免发生滑跌。当作业面的高度不够，需要垫高时，应采用可靠的垫高措施，且垫高不得超越500mm。暴风雨之后，在使用脚手架之前必须对脚手架进行全面、认真的检讨和修复、加固等。7、安全管理措施必须依据本工程的特征、施工方法、劳动组织及作业环境，提出有针对性的安全技术措施。做到文明施工，现场的各种设施按规定部署，符合安全、卫生、防火等要求。脚手架搭设完，必须经负责人验收合格后挂牌使用，并在使用期间指定专人维护保养。施工现场执行逐级安全技术交底制度，班组执行天天安全技术交底制度，即班组长每天上班时对职工进行施工要求、质量要求、作业环境等的安全交底。施工现场的各种防护设施，警告标志等。未经施工负责人批准，不得拆除和移动。加强季节性劳动保护工作。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳干斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
