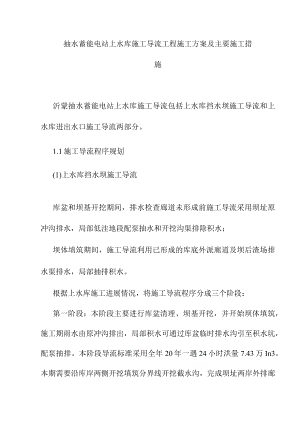

抽水蓄能电站上水库施工导流工程施工方案及主要施工措施.docx

抽水蓄能电站上水库施工导流工程施工方案及主要施工措施沂蒙抽水蓄能电站上水库施工导流包括上水库挡水坝施工导流和上水库进出水口施工导流两部分。1.1施工导流程序规划(1)上水库挡水坝施工导流库盆和坝基开挖期间，排水检查廊道未形成前施工导流采用坝址原冲沟排水，局部低洼地段配泵抽水和开挖沟渠排除积水；坝体填筑期间，施工导流利用已形成的库底外派廊道及坝后渣场排水渠排水，局部抽排积水。根据上水库施工进展情况，将施工导流程序分成三个阶段：第一阶段：本阶段主要进行库盆清理、坝基开挖，并开始坝体填筑，施工期雨水由原冲沟排出，局部积水可通过库盆临时排水沟引至积水坑，配泵抽排。本阶段导流标准采用全年20年一遇24小时洪量7.43万In3。本期需要沿库岸两侧开挖填筑分界线开挖截水沟，完成坝址两岸外排廊道和坝后渣场两侧排水渠施工。第二阶段：本阶段主要进行坝体填筑及沥青混凝土面板摊铺等，库内汇积雨水和施工废水由已开挖截水沟引至已形成的两岸永久外排廊道，再由外排廊道接坝后渣场两侧排水渠排出，截水沟内侧局部积水主要由泵抽排至截水沟。截水沟外侧集水面积23.48万而，内侧集水面积9.52万行。本阶段导流标准采用全年50年一遇24小时洪量9.53万a?(相应洪峰流量为17.3m3s)o第三阶段：本阶段主要进行首台机组发电前水库初期蓄水工作，水库天然来水全部蓄入库内。本阶段坝体度汛标准采用全年100年一遇24小时洪量ILl万?。(2)上水库进/出水口施工导流进出水口施工期间，利用袋装碎石土堆筑围堰挡水导流。初期导流，上水库进出水口施工导流堆筑围堰挡水，挡水标准采用全年20年一遇24小时洪量，挡水集水面积为13.1万相应全年20年一遇24小时洪量为2.91万H?。后期下闸蓄水后，进/出水口度汛标准采用全年100年一遇24小时洪量ILl万m3(相应洪峰流量为19.4m3s)o进出口围堰不仅与本标施工有关，还涉及到YM/C2标施工的引水隧洞及压力管道和地下厂房的施工安全，影响很大，围堰的拆除必须待YM/C2引水隧洞下闸后，经监理工程师批准才允许开始。1.2导流建筑物设计(1)排水渠、截水沟设计库内截水沟布置在库底挖填分界线处，宽2.5m,高1.5m,两侧边坡为1:1,总长度为841m。截水沟出口接两岸外排廊道，廊道断面为城门洞型，宽L5m,高2.0m,左右岸长度分别为218m、313mo外排廊道出口接坝后渣场两侧排水渠。排水渠左右岸长度分别为508m、527m,宽2.5m,高1.5m,两侧边坡为1:1,缓坡段采用浆砌石衬护，陡坡段采用混凝土衬护，厚度为0.5mo在第2017年5月底前应完成外排廊道及坝后渣场两侧排水渠施工，满足坝体填筑期间导流度汛要求。(2)围堰设计上水库进/出水口围堰采用袋装碎石土围堰，围堰挡水水位为562.Om,堰顶高程为563.0m,顶宽为2.0m,最大堰高为3,迎水面与背水面边坡坡比均为1:0.5。围堰采用土工膜防渗。上水库施工导流工程量见表6.I-Io表6.1-1上水库施工导流工程量表序号项目单位工程量1排水渠土方开挖万"1.52石方开挖万"0.323混凝土万"0.694钢筋t3255锚杆万根0.416截水沟土方开挖万"0.257石方开挖万)30.498进/出水口围堰袋装碎石土万屁0.579土工膜万a?0.210混凝土万m30.061.3导流建筑物施工1.3.1排水渠、截水沟施工截水沟布置在库底挖填分界线处，其出口接两岸外排廊道，截水沟中间高两侧低，采用1%自排水坡度。采用LOm3反铲机挖装，5t8t自卸汽车运输，人工夯实并浆砌石衬护。排水渠采用LOnI3反铲机挖装，5t8t自卸汽车运输，人工夯实，缓坡段采取用浆砌石防护，陡坡段采用混凝土衬护。(1)开挖方法采用机械开挖方式为主，人工开挖方式为辅的挖土方式。开挖应分层、分段依次进行，形成一定坡度，以利排水。开挖时不允许破坏沟底原状土，若不可避免沟底原状土被破坏时，必须用原土夯实平整。基底设计标高以上0.203的原状土采用人工清理。(2)衬护方法浆砌石施工方法铺浆：铺浆砂稠度为3050mm,砂浆缝铺浆密实，对毛石砌体，灰缝厚度应为23cm;对料石砌体，按料石种类确定,细料石砌体灰缝厚度不大于IOnln1,砂浆铺设厚度不大于5mm,半细料石砌体不大于IOmm,砂浆铺设厚度高于设计35n;粗料石和毛料石砌体灰缝厚度不大于20mmo摆放石料：将洁净的石料摆放在浆面上，用铁锤轻敲石面，使铺浆溢出为度，并保证砂浆饱满。毛石砌体应分皮卧砌，上下错缝，内外搭砌，不采用外面侧立石块，中间添心的方法施工。料石砌体应上下错缝搭砌。竖缝灌浆及捣实：石料安装就位后，采用竹片及其它工具立即进行竖缝填浆、捣实。采用自下而上砌筑，按设计要求分段、分层多仓面平行作业施工，砌筑时统一施工段要均匀上升，砌体每天砌筑的面，留置临时断处，并做成斜搓。勾缝：浆砌石表面无论勾平缝或凹缝，均保持块石的自然接缝。缝宽不小于切缝宽度，缝深不小于缝宽的2倍，勾缝前将槽缝冲洗干净，不残留灰渣和积水，严禁与砌体砂浆混用。砌体表面冲刷干净，在养护期间经常洒水，使砌体保持湿润，避免碰撞和振动。混凝土衬护施工方法混凝土衬护主要在排水渠陡坡处采用，模板采用组合钢模板。根据现场地形情况，采用溜槽或碎泵进行混凝土浇筑,浇筑混凝土时应分层分段连续浇筑，浇筑高度应根据结构特点、钢筋疏密决定，一般为振捣作用长度的1.25倍，最大不超过50cm。使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀密实。振捣棒移动间距不大于振捣棒有效作用半径的1.25倍，振捣棒有效作用半径取380mm,振捣间距为560mm.振捣上一层时应插入下层5cm,以消除两层间的接缝。表面振动器（平板振捣器）的移动间距，应保证振动器的平板覆盖已振实部分的边缘。混凝土衬护采用土工膜洒水养护。1.3.2进/出水口围堰施工上水库进/出水口围堰采用袋装碎石土围堰。基底清理：围堰填筑前应将堰址位置处的杂物清除，以保证围堰嵌入基底，保证连接段的防渗效果；堰址为止采用挖机清理，并人工找平。袋装碎石土：采用人工进行装碎石土，土质应选用渗水较差的粘性土，袋口须绑扎。围堰填筑：碎石土袋装好后用装载机运送到围堰填筑位置，人工填筑。围堰填筑时应根据设计围堰的尺寸及坡面施工，碎石土袋分层均匀密实，围堰采用土工膜防渗。平整叠实：围堰出水位线后将每只袋装土均匀紧密分层错位平铺，人工踩实，最顶层用素土填实袋装土之间的空隙。围堰拆除：进出口围堰不仅与本标施工有关，还涉及到YM/C2标施工的饮水隧洞及压力管道和地下厂房的施工安全，围堰的拆除必须待YM/C2饮水隧洞下闸后，经监理工程师批准后才允许开始。围堰拆除利用PC400反铲从下游向上游方向边挖边退，装20t自卸汽车运到1#渣场。1.4截流本标段无河道流经，无需进行截流。1.5基坑排水库盆排水廊道及坝后渣场排水渠未形成之前，施工区雨水由原冲沟排出，局部积水可通过库盆临时排水沟引至积水坑，配泵抽水，经计算排水以2台IS80-65-160清水泵为主,辅助2台污水泵连续抽水，可满足排水要求。库盆排水廊道及坝后渣场排水渠形成后，库岸两侧开挖填筑分界线开挖截水沟，将出水口与外排廊道及坝后渣场两侧排水渠。施工期主要排除基坑内施工过程中自然降水、施工生产废水、地下水等。上水库进/出水口施工期间，利用袋装碎石土围堰防护，隔绝场区水流入施工竖井，同时，竖井配备1台IS80-65-160清水泵及1台污水泵抽水。1.6安全度汛措施(1)首先，在汛期来临前增加施工人员、设备等资源投入,实现全天二十四小时施工，进行抢工赶工，同时必须抓紧时间抢工，保证各部位施工汛前形象进度；组织防洪度汛小组人员进行安全培训，保证汛期度汛安全；(3)组织应急救援演练工作；(4)度汛期安排人员全天24小时不间断值班，利用网络及时了解当地天气情况，出现暴雨、洪水等灾害性预报，应立即组织防汛工作，积极采取有效措施，保证工程及财产安全；(5)进出水口围堰设置警示信号；(6)边坡设置测量固定观测点，及时进行固定点的测量，发现移动、沉降等现象时，及时汇报，采取有效措施组织抢险；(7)建立通讯联络系统，以手机为主，对讲机为辅，雨汛期间，所有人员保证手机24小时开机；(8)每天进行防汛记录的填写，测量水位高程，分析水位变化，一旦发现险情，立即组织抢险，必要时调动工区施工队伍增援；(9)围堰附近堆放石渣及粘土作为防汛备用料，汛期如发现险情及时启动应急预案，组织救援设备利用有用料填补围堰;(10)汛前对边坡、公路高边坡浮渣、浮石等进行清理,对路旁两侧危险树木进行清理，防止受雨水冲刷造成交通堵塞现象及事故发生；(11)汛前，对坝下1#渣场进行防冲措施与加固，防止由于河水浸泡、冲刷造成安全事故；(12)汛前，对公路排水设施进行检查，保证排水设施的畅通，并指定度汛人员及时进行水沟、暗涵的检查清理；(13)汛前，保证明挖开口线外截水沟稳定及畅通；(14)汛期值班人员要对公路边坡进行巡检，如有滑坡、泥石流、崩塌等情况发生，及时向各单位汇报，提出处理措施及建议；(15)做好营地外侧的排水设施，保证基础稳定、人员安全。
