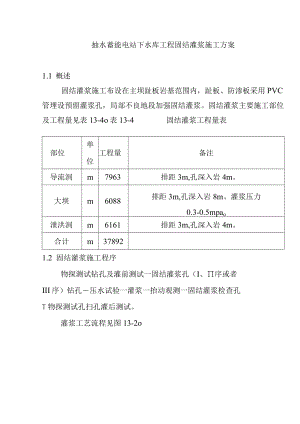

抽水蓄能电站下水库工程固结灌浆施工方案1.1 概述固结灌浆施工布设在主坝趾板岩基范围内，趾板、防渗板采用PVC管埋设预留灌浆孔，局部不良地段加强固结灌浆。固结灌浆主要施工部位及工程量见表13-4o表13-4固结灌浆工程量表部位单位工程量备注导流洞m7963排距3m,孔深入岩4m。大坝m6088排距3m,孔深入岩8m。灌浆压力0.3-0.5mpao泄洪洞m6161排距3m,孔深入岩4m。合计m378921.2 固结灌浆施工程序物探测试钻孔及灌前测试一固结灌浆孔（I、序或者III序）钻孔压水试验一灌浆一抬动观测一固结灌浆检查孔T物探测试孔扫孔灌后测试。灌浆工艺流程见图13-2o变形观测混凝土浇筑后测量放样二L造孔压水试验钻机定位I检查孔I-X验收I图13-2固结灌浆工艺流程图1.3 固结灌浆施工方法(1)钻孔采用YTP-28型汽腿钻造孔，孔径56mm。质量检查孔和物探测试孔钻孔采用XY-2PC回转钻机，金刚石钻头钻进，孔径为76mm,钻孔按取芯要求采集岩芯进行地质描述。物探测试孔和质量检查孔，灌浆工作结束后按灌浆孔封孔要求进行封孔。灌浆方法固结灌浆按分排分序、加密的原则进行，先外排、后内排，排内分为两个次序，地质不良地段分三个次序。基岩段长小于6m的全孔一次灌注，大于6m者自下而上分段灌注。灌浆机具采用SGB6-10型灌浆泵，JJS-23搅拌桶，GTY-III型灌浆自动记录仪配套使用。灌浆方式采用孔内循环灌浆法。1.4 固结灌浆技术要求 钻孔冲洗 冲洗压力：冲洗水压采用80%的灌浆压力，压力超过IMPa,则采用IMPa;冲洗风采用50%的灌浆压力，压力超过0.5MPa,则采用0.5MPa。 裂隙冲洗冲至回水澄清后IOmin结束，且总的时间要求，单孔不少于30min,串通孔不少于2h。对回水达不到澄清要求的孔段，继续进行冲洗，孔内残存的沉积物厚度不得超过20cmo压水试验灌浆前，选择不少于5%孔数作“单点法”压水试验，以了解灌区的透水性能。简易压水试验在裂隙冲洗后或结合裂隙冲洗进行。压力为灌浆压力的80%,该值若大于IMPa时,采用IMPa；压水20min,每5min测读一次压水流量，取最后的流量值作为计算流量，其成果以透水率表示。灌浆 固结灌浆采用水泥标号不低于PQ32.5。固结灌浆压力，灌浆压力03).5MPa.最终值通过现场生产性试验确定。 固结灌浆原则上一泵灌一孔，当相互串浆时，采用群孔并联灌注，但并联孔数不宜多于3个，控制灌浆压力,防止抬动破坏。 浆液水灰比3、2、1、0.6（或0.5）,也可采用2、1、0.8>0.6（或0。）4个比级。 当某一级浆液注入量已达30OL以上，或灌注时间已达Ih,而灌浆压力和注入率均无显著改变时，换浓一级水灰比浆液灌注；当注入率大于30Lmin时，根据施工具体情况,可越级变浓。 固结灌浆在规定压力下，当灌入率不大于IL/min,灌浆即结束。当长时间达不到结束标准时，报请监理共同研究处理措施。 封孔采用置换、拔管、压力灌浆法。 灌浆实施技术参数，按设计图纸、技术要求和监理人批准的固结灌浆试验技术参数严格执行。（4）质量检查 结灌浆压水试验检查在该部位灌浆结束37天后进行。固结灌浆检查孔压水试验采用单点法。检查孔的数量不少于灌浆孔总数的5%,孔段合格率在85%以上，灌浆质量可认为合格。否则，按监理的指示或批准的措施进行处理。 体波速和静弹性模量测试，分别在该部位灌浆结束14天、28天后进行。其孔位的布置、测试方法、合格标准等，均按施工图纸的规定和监理人的指示进行。1.5 特殊处理措施灌浆过程中，发生冒浆等情况时，采用嵌缝、表面封堵、降低压力等办法处理。灌浆过程中，发生孔间串浆，如串通孔具备灌浆条件时，采取“一泵一孔”同时灌注。不具备灌浆条件时，将被串孔用栓塞塞住，待灌浆孔灌浆结束后，再对串通孔扫孔、冲洗和灌浆。灌浆因故中断时，必须尽可能将时间缩短至30min以内，若超过30imn,则立即冲洗钻孔重新灌浆；若重新灌浆出现吸浆量减少或基本不吸浆，则补孔灌浆。(4)涌水孔的灌浆，首先测记涌水压力和涌水量，尽量缩短段长对涌水段单独灌浆，增大灌浆压力，灌浆达到结束标准时，并浆不少于2h,闭浆结束后待凝48h。必要时，在灌浆浆液中掺入适量的速凝剂。1.6 抬动变形观测抬动观测装置安装抬动观测孔钻孔使用XY-2PC钻机造孔，孔径91mm,一孔到底。钻完后即安设抬动观测装置。抬动变形观测见附图：GZB-HMF-XKSG-25灌浆监测仪器结构图。抬动变形观测记录LH02B型智能位移测控仪观测系统可有效地把灌浆中的抬动变形情况自动监测、记录、报警。仪器具备以下性能特点：单路传感器输入；可设定零点及上、下限控制值；实时显示、存贮、打印检测数据，按要求打印时间抬动值曲线；测试精度IUm,测试范围0100um;超上下限激光报警，其中下限声音报警可解除，可恢复；©断电后，零点值，上、下限值、检测数据不丢失。在裂隙冲洗、压水试验及在灌浆过程中均进行抬动变形观测与记录。抬动观测允许值为IOOum,变形超过IOOUm时，立即停止施工，报告发包人和监理人共同研究处理措施。
