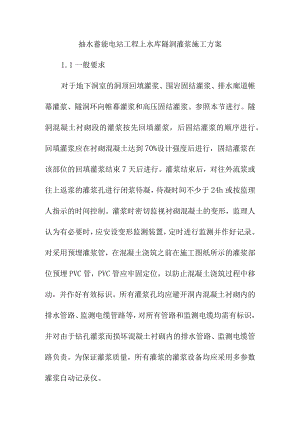

抽水蓄能电站工程上水库隧洞灌浆施工方案.docx
抽水蓄能电站工程上水库隧洞灌浆施工方案1.1一般要求对于地下洞室的洞顶回填灌浆、围岩固结灌浆、排水廊道帷幕灌浆、隧洞环向帷幕灌浆和高压固结灌浆。参照本节进行。隧洞混凝土衬砌段的灌浆按先回填灌浆，后固结灌浆的顺序进行。回填灌浆应在衬砌混凝土达到70%设计强度后进行，固结灌浆在该部位的回填灌浆结束7天后进行。灌浆结束后，对往外流浆或往上返浆的灌浆孔进行闭浆待凝，待凝时间不少于24h或按监理人指示的时间控制。灌浆时密切监视衬砌混凝土的变形，监理人认为有必要时，应安设变形监测装置，定时进行监测并作好记录。对采用预埋灌浆管，在混凝土浇筑之前在施工图纸所示的灌浆部位预埋PVC管，PVC管应牢固定位，以防止混凝土浇筑过程中移动，并作好有效标识。所有灌浆孔均应避开洞内混凝土衬砌内的排水管路、监测电缆管路等，对所有管路和监测电缆均需有标识，并对由于钻孔灌浆而损坏混凝土衬砌内的排水管路、监测电缆管路负责。为保证灌浆质量，所有灌浆的灌浆设备均应采用多参数灌浆自动记录仪。L2回填灌浆回填灌浆应在衬砌混凝土达到设计强度的70%后进行。在素混凝土衬砌中的回填灌浆孔，可采用直接钻孔的方法；在钢筋混凝土衬砌中的回填灌浆孔采用在预埋管中钻孔的方法，孔深深入岩石IOCnb并测记混凝土厚度和空腔尺寸。遇有围岩塌陷、溶洞、超挖较大等情况时，制定特殊灌浆措施，并提交报送监理人审批。回填灌浆按划分的灌浆区段分序加密进行，分序方法应根据地质情况和工程要求确定，并经监理人批准。回填灌浆的压力和浆液水灰比应按施工图纸的要求或监理人的指示确定。一序孔可灌注水灰比0.6（或0.5）:1的水泥浆，二序孔可灌注1:1和0.6（或0.5）:1两个比级的水泥浆。空隙大的部位应灌注水泥砂浆，但掺砂量不大于水泥重量的200%o回填灌浆在规定的压力下，灌浆孔停止吸浆，并继续灌注IOnIin后即可结束。回填灌浆因故中断时,及早恢复灌浆，中断时间大于30min,设法清洗至原孔深后恢复灌浆。此时若灌浆孔仍不吸浆，则重新就近钻孔进行灌浆。灌浆结束后，排除钻孔内积水和污物，采用干硬性水泥砂浆将钻孔封堵密实和抹平，露出衬砌混凝土表面的埋管应割除。1.3回填灌浆质量检查回填灌浆质量检查在该部位灌浆结束7天或28天后进行。灌浆结束后，承将灌浆记录和有关资料提交监理人，以供确定检查孔孔位。检查孔应布置在脱空较大、串浆孔集中及灌浆情况异常的部位。每IOnl15m隧洞长度至少布置一个检查孔，并深入围岩石IOcmo钻孔注浆法检查方法为：向孔内注入水灰比2:1的浆液，在规定压力下，初始IOFnin内注入量不超过10L,即为合格。否则，按监理人指示或批准的措施进行处理。也可以采用双孔联通试验和检查孔取芯的方法，按DL/T5148中规定进行。灌浆孔灌浆和检查孔注浆结束后，采用机械封孔的方式用水泥砂浆将钻孔封填密实，并将孔口压抹平整。L4固结灌浆固结灌浆孔的钻孔按施工图纸或监理人指示的孔位采用风钻或其它型式的钻孔机械进行钻孔，孔深和孔向均满足施工图纸的要求。地下洞室的固结灌浆按施工图纸要求或监理人指示划分灌浆单元，按分序加密的原则进行施工。对隧洞的固结灌浆应按环间分序、环内加密的原则进行，遇有地质条件不良地段，可增为三序。灌浆压力按施工图纸所示和监理人指示选用。1.5固结灌浆质量检查固结灌浆质量进行压水试验检查，或按监理人要求进行岩体波速或静弹性模量测试，并将测试成果提交监理人。固结灌浆压水试验检查应在该部位灌浆结束3天7天后进行。灌浆结束后，将灌浆记录和有关资料提交给监理人，以便拟定检查孔的孔位。检查孔的数量不少于灌浆孔总数的5%,孔段合格率在85%以上，不合格孔段的透水率值不超过设计规定值的150%,且不集中，灌浆质量可认为合格。否则，按监理人批准的措施进行处理。岩体波速和静弹性模量测试，分别在该部位灌浆结束14天或28天后进行，其孔位的布置、测试仪器的确定、测试方法、合格标准等，均按施工图纸的规定和监理人的指示执行。）岩体波速和静弹性模量测试，分别在该部位灌浆结束14天或28天后进行，其孔位的布置、测试仪器的确定、测试方法、合格标准等，均按施工图纸的规定和监理人的指示执行。1-6廊道帷幕灌浆廊道帷幕灌浆孔压水试验在岩石裂隙冲洗结束后进行，试验孔数不少于总孔数的10%o压水试验的压力用本段灌浆压力的80%,最大为IMPa。吸水量的稳定标准为：在压力稳定后，每10分钟测读一次压入流量，当流量大于5Lmin时,连续四次读数，其最大值与最小值之差应小于最终值的20%,或连续四次读数，流量均小于0.5Lmio压水试验栓塞应塞入岩体内至少2.0m。隧洞环向帷幕灌浆环间分I、序，环内不分序；排水廊道帷幕灌浆按偶数孔、奇数孔排内分序。排水廊道帷幕灌浆I序孔采用普通硅酸盐水泥，II序孔采用超细水泥；引水隧洞环向帷幕灌浆采用超细水泥或水溶性聚氨酯（或其他化灌材料）；尾水隧洞环向帷幕灌浆采用普通硅酸盐水泥。帷幕灌浆的钻孔布置，孔深、灌浆压力、浆液等按施工详图或监理人指示规定进行。灌浆时按二序逐渐加密法进行灌注，并按由下而上的原则进行。灌浆压力遵循由里向外逐步加压的原则。灌浆时将灌浆塞设置在岩体内至少0.5LonI处，并对混凝土表面进行抬动监测，以防止衬砌混凝土破坏。一序孔与二序孔灌浆间隔时间不少于72ho灌浆应按分序加密的原则进行。有三排孔的帷幕，应先进行边排孔的灌浆，然后进行中排孔的灌浆；由两排孔组成的帷幕，先进行下游排孔的灌浆，然后进行上游排孔的灌浆，每排应按分序、分段施工。帷幕灌浆段长度采用56m,特殊情况下可适当缩减或加长，但不得大于IOn1。1.7隧洞封堵混凝土接触灌浆接触灌浆前，混凝土的温度必须达到经监理人批准的规定值。隧洞封堵段接触灌浆采用在预埋管中钻孔的方法，也可与洞周固结灌浆结合，但固结灌浆孔在接触灌浆段可灌长度不得大于2m。接触灌浆区内的键槽设置、灌浆管道及止浆片埋设等均应按经监理人批准的方案进行。若在混凝土衬砌后存在较大的空洞，则根据监理人指示，增设附近的进浆管并延伸到底部，在洞顶部位设置排气孔。灌浆一次连续完成，以免扰动已初凝的浆液。灌浆从底孔向高孔进行，在底位孔灌浆完成后再进行高位孔的灌浆。有气体从排气孔排出时，将其盖住，在溢出的浆液凝固后应立即进行压力灌浆。接触灌浆的压力及浆液水灰比按施工图纸的要求或监理人的指示，在灌浆规定的压力下，灌浆孔停止吸浆后，继续灌注IOmin即可结束。
