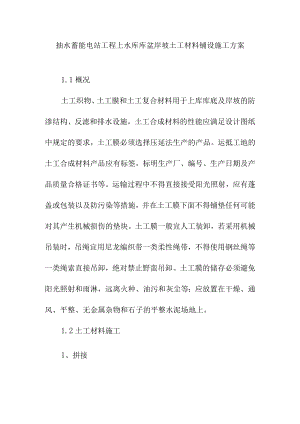

抽水蓄能电站工程上水库库盆岸坡土工材料铺设施工方案.docx

抽水蓄能电站工程上水库库盆岸坡土工材料铺设施工方案1.1概况土工织物、土工膜和土工复合材料用于上库库底及岸坡的防渗结构、反滤和排水设施，土工合成材料的性能应满足设计图纸中规定的要求，土工膜必须选择压延法生产的产品。运抵工地的土工合成材料产品应有标签，标明生产厂、编号、生产日期及产品质量合格证书等。运输过程中不得直接接受阳光照射，应有蓬盖或包装以及防污染等措施，并在土工膜下面不得铺垫任何可能对其产生机械损伤的垫块。土工膜一般宜人工装卸，若采用机械吊装时，吊绳宜用尼龙编织带一类柔性绳带，不得使用钢丝绳等一类绳索直接吊卸，绝对禁止野蛮吊卸。土工膜的储存必须避免阳光照射和雨淋，远离火种、油污和灰尘等；应放置在干燥、通风、平整、无金属杂物和石子的平整水泥场地上。1.2土工材料施工1、拼接土工合成材料的拼接方式及搭接长度应满足施工图纸的要求。拼接施工前，应先做工艺试验。土工膜焊接应采用热熔焊接方式，应进行焊接设备的比较、焊接温度、焊接速度以及施工工艺等试验。试验完成后，应将实验结果和报告报送监理人审批，报告应说明选定的施工工艺及相应的施工参数，经监理人批准后，才能进行施工。拼接前必须使粘（搭）结面清洁干净，不得有油污、灰尘。阴雨天应在雨棚下作业,以保持粘（搭）结面干燥。拼接接头应确保其有可靠的防渗效果。焊结好后，必须妥善保护，避免阳光直晒，以防受损。选用宽幅的土工合成材料，若所选择的幅宽较窄，应在工厂内或现场工作棚内拼接成宽幅，卷成长卷材运至铺设面，以减少现场接缝和焊（搭）结工作量。2、土工合成材料铺设采用土工膜或复合土工膜作防渗体时，应规划好跨越土工膜的施工行驶道路，当车辆、设备等跨越土工膜时，必须采取相应的保护措施。铺设应根据坝高和材料的受力方向、施工过程中的渡汛要求以及尽量减少接缝的数量等因素确定，并应符合施工图纸的要求。为防止大风吹损，在铺设期间所有的土工合成材料应用砂袋或软性重物压住，直至保护层施工完为止。当天铺设的土工合成材料应在当天拼接完成。对施工过程中遭受损坏的土工合成材料，应及时按监理人的指示进行修理，在修理土工合成材料前，应将保护层破坏部位下不符合要求的料物清除干净，补充填入合格料物，并予平整。对受损的土工合成材料，应外铺一层合格的土工合成材料在破损部位之上，其各边长度应至少大于破损部位Im以上，并将两者进行拼接处理。3、斜坡上土工合成材料铺设铺设前，应按施工图纸要求完成支持层施工，支持层应碾压密实，坡面平整。开挖基础锚固槽和坡面防滑槽，基础锚固槽和坝坡防滑槽的断面尺寸应符合施工图纸的规定。通过基础锚固槽开挖的验收、完成坝坡防滑槽的开挖及坝坡坡面的清理工作后，将卷材从上向下滚铺。铺设过程中，作业人员不得穿硬底皮鞋及带钉的鞋。不准直接在土工合成材料上卸放混凝土护坡块体，不准用代尖头的钢筋作撬动工具,严禁在土工合成材料上敲打石头和一切可能引起土工合成材料损坏的施工作业。材料与基础及支持层之间应压平贴紧，避免架空，清除气泡，以保证安全。坝面马道的部位易产生架空现象，必要时可在该处设水平槽。土工膜周边锚固按照施工图纸的连接形式施工。1.3人工、机械配置土工材料铺设主要以然工为主，机械配合运输等，土工膜连接采用小型热熔焊机。拟配置普工30人、焊接技术工6人、热熔焊机6台。
