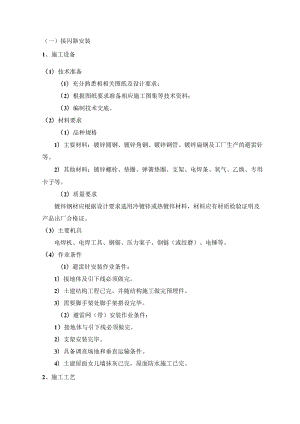

（一）接闪器安装1、施工设备（1）技术准备（1）充分熟悉相相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。（2）材料要求（1）品种规格1）主要材料：镀锌圆钢、镀锌角钢、镀锌钢管、镀锌扁钢及工厂生产的避雷针等。2）其他材料：镀锌螺栓、垫圈、弹簧垫圈、支架、电焊条、氧气、乙焕、专用卡子等。（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。（3）主要机具电焊机、电焊工具、钢锯、压力案子、倒链（或绞磨）、电锤等。（4）作业条件（1）避雷针安装作业条件：1）接地体及引下线必须做完。2）土建结构工程已完，并随结构施工做完预埋件。3）需要脚手架处脚手架搭设完毕。（2）避雷网（带）安装作业条件：1）接地体与引下线必须做完。2）支架安装完毕。3）具备调直场地和垂直运输条件。4）土建屋面女儿墙抹灰已完，屋面防水施工已完。2、施工工艺（1）避雷针制作、安装1）根据图纸要求在土建进行避雷针基础施工时，预埋好地脚螺栓等。2）按设计要求的材料所需的长度分上、中、下三节进行下料。如果针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后另一端与中、下两节找直焊好。3）将支座钢板固定在预埋的地脚螺栓上，焊上一块肋板再将避雷针立起，找直找正后，进行点焊，然后加以校正，焊上其他三块肋板。最后将引下线焊接在底板上,清除药皮刷防锈漆。（2）避雷网（带）安装1）应尽可能随结构施工预埋支架或铁件。2）根据设计要求进行弹线，并以转弯或交叉等处为起点（终点），在1.5m范围内均分档距。3）用手锤、塞子等进行剔凿，洞的大小应里外一致。支架安装前将洞内用水浇湿。4）首先固定一直线段上位于两端的支架并浇注，然后拉线进行其他支架的浇注。5）如果采用混凝土支座，将混凝土支座分档排好。将两端支架间拉直线，然后将其他支座用砂浆找平。6）如果女儿墙预留有预埋铁件，可将支架直接焊接在铁件上，支架的找直方法如4）所述。3、质量标准（1）主控项目（1）材料的质量符合设计要求。（2）建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。（2）一般项目（1）避雷针（网）及其支持件安装位置正确。焊接固定的焊缝应饱满无遗漏，防腐良好；采用螺栓固定的应采取双螺帽等防松措施；（2）针体垂直，避雷网规格尺寸和弯曲半径正确;（3）避雷针及支持件的制作质量符合设计要求；（4）设有标志灯的避雷灯具完整，显示清晰；（5）避雷网（带）应平整顺直，固定点支持件间距均匀，固定可靠。每个支持件应能承受大于49N（5kg）的垂直拉力；（6）避雷针垂直度的偏差不大于顶端针杆的直径。4、成品保护（1）避雷针（1）拆除脚手架时不要碰坏避雷针。（2）注意保护土建装修。（2）避雷网（带）（1）不得损坏外檐装修。（2）避雷网（带）安装完后，应避免砸碰。（3）不得损坏防水油毡。5、安全环境保护措施（1）从事安装电工、焊工作业人员，必须经过有关部门的安全技术培训，并经考试合格，取得特殊工种证件后方可上岗作业。（2）进行电焊作业时，电焊机应使用专用闸箱，并安装漏电保护器。（3）电、气焊作业前应清理易燃易爆物品，设专人监护及配备相应灭火器具。雨雪天气，禁止在室外进行电焊作业。（4）进行气焊作业时，氧气、乙快瓶放置间距应大于5m,设有检测合格的氧气表、乙块表并设防回火装置。（5）登高作业应严格执行高处作业安全技术要求，搭设的脚手架应经验收合格方可使用，作业人员应正确使用个人安全防护用品。（6）电气焊作业时应采取相应防护措施，避免弧光伤害。（7）进行大型避雷针安装时，应制定相应方案，防止倾斜倒塌。（8）油漆作业结束后，应及时回收油漆包装材料。（9）焊接作业后应及时将焊条头回收，不得随便丢弃，防止环境污染。6、质量记录（1）镀锌钢材材质证明及产品出厂合格证。（2）防雷及接地施工预检、自检、隐检记录齐全。（3）设计变更洽商记录、竣工图。防雷接地分项工程质量检验评定记录。
