数控可倾式蒸汽型中药材蒸煮锅.docx

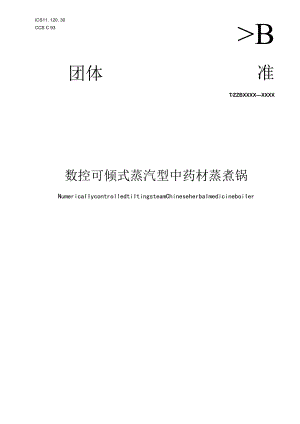

ICS11. 120. 30CCS C 93团体>B准TZZBXXXXXXXX数控可倾式蒸汽型中药材蒸煮锅NumericaIIycontrolledtiItingsteamChineseherbaImedicineboiIer浙江省品牌建设联合会发布目录前言II1范围12规范性引用文件13术语和定义14标记15基本要求26技术要求27试验方法38检验规则49标志、使用说明书、包装、运输和贮存510质量承诺6本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由浙江省品牌建设联合会提出并归口。本文件由杭州富阳康华制药机械有限公司牵头组织制定。本文件主要起草单位：杭州富阳康华制药机械有限公司。本文件参与起草单位（排名不分先后）：。本文件主要起草人：。本文件评审专家组长：。本文件由杭州富阳康华制药机械有限公司负责解释。数控可倾式蒸汽型中药材蒸煮锅1范围本文件规定了数控可倾式蒸汽型中药材蒸煮锅的标记、基本要求、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存、质量承诺。本文件适用于加热蒸汽压力小于0.1MPa的可倾式蒸煮锅（以下简称“蒸煮锅”）。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T4272-2008设备及管道绝热技术通则GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件GB/T6388运输包装收发货标志GB/T9969工业产品使用说明书总则GB/TIOlll随机数的产生及其在产品质量抽样检验中的应用程序GB/T13306标牌GB/T13384机电产品包装通用技术条件JB/T201122016可倾式蒸煮锅NB/T47003.12009钢制焊接常压容器3术语和定义本文件没有需要界定的术语和定义。4标记型号由汉语拼音大写字母和阿拉伯数字等组成，表示方法如图1所示。规格代号：锅体公称容积（L）特征代号：自动倾斜用"Z”表示，人工倾斜的不表示型式代号：可倾式功能代号：蒸煮设备控制方式：数控图1型号组成示例：SZQZlOO0,表示锅体公称容积为1000L,自动倾斜的数控可倾式蒸煮锅。5基本要求5.1 设计研发5.1.1 应采用计算机辅助软件对产品结构和外观进行设计。5.1.2 应具备控制系统的编程设计能力。5.2 原材料及部件5.2.1 与药物接触的表面应平整、光洁、易清洁或消毒、耐腐蚀，不得与药品发生化学反应、吸附药品或向药品中释放物质。5.2.2 蒸煮锅锅内层锅体（内锅）应采用奥氏体不锈钢制造。5.2.3 2.3保温材料应符合GB/T42722008中5.15.3的规定。5.3 工艺装备5.3.1 应具有激光切割机、加工中心、激光焊接机、折弯机等数控设备。5. 3.2抛光应采用无尘自动抛光工艺。5.4检验检测应具备本文件涉及的内容积、升温速度、保温性能等检测项目的检测仪器和检测能力。6技术要求6. 1表面质量6.1.1 蒸煮锅的外表面应简洁、平整、易清洁。涂覆层应密实、不脱落。6.1.2 蒸者锅与药材、水、蒸汽直接接触的表面应平整、光滑，所有转角应圆滑过渡、易于清洗。其表面粗糙度Ra值应不大于0.6”m；管道的设计和安装应无死角、盲管。6.1.3 蒸煮锅的连接管道应排列整齐、无盲管，外连管道的接口处应有内容物名称及流向的标识。6.2性能6.2.1蒸煮锅应符合NB/T47003.12009的规定。6.2.2锅体内容积应不小于其公称容积的95机6.2.3蒸煮锅负载倾斜应平稳、无冲击。在垂直至水平之间应能任意设定停机位置并准确停机。停机后位置锁定。6.2.4阀门应启闭方便、灵活、密封无渗漏。6.2.5蒸煮锅加热水的升温速度应不小于2C/min。6.2.6蒸煮温度应能设定并显示，温度误差不超过L56.2.7蒸煮锅的保温层应符合GB/T4272的有关规定，外表面温度应不高于环境温度IO°C。6.2.8蒸煮锅内液体从常温加热至100C时蒸汽耗量应小于130kgm3o6.2.9蒸汽压力波动范围应控制在土3%内。6.3 保温性能按7.3规定的方法，保持30min后最大温度差不大于2C。6.4 控制系统6.4.1控制系统应可建立不同药材加工工艺库，可实现不同药材的自动化加工。6.4.2控制系统应可监控蒸煮温度、液位等，并具有调节工作参数的功能。6.4.3控制系统应具备药液循环喷淋功能。6.4.4控制系统应具备通信接口并具备远程控制功能。6.5电气安全6.5.1电气系统保护联结电路的连续性应符合GB/T5226.12019中8.2.3的规定。6.5.2电气系统的绝缘电阻应符合GB/T5226.12019中18.3的规定。6.5.3电气系统的耐压应符合GB/T5226.12019中18.4的规定。6.5.4电气系统的操动器应符合GB/T5226.12019中10.2的规定。6.5.5电气系统的指示灯、显示器应符合GB/T5226.12019中10.3的规定。6.5.6电气系统的配线应符合GB/T5226.12019中第13章的规定。6.5.7电气系统的标记、警告标志和参照代号应符合GB/T5226.1-2019中第16章的规定。6.5.8急停器件应符合GB/T5226.12019中10.7的规定。6.6机械安全6. 6.1所有机械传动外露部位应加防护罩网。7. 6.2蒸煮锅应有紧急停机装置，应安装在操作和作业的显著位置，附近应设置安全标志。7试验方法8. 1表面质量8.1.1 外表质量采用目测法检测。8.1.2 目测与药材、水、蒸汽直接接触的表面质量。表面粗糙度用粗糙度检测仪器检测。8.1.3 目测连接管道和外连管道。7.2性能7.2.1蒸煮锅的制造按JB/T201122016中5.4.1的规定进行检测。7.2.2蒸煮锅锅体内容积按JB/T20112-2016中5.4.2的规定进行检测。7.2.3蒸煮锅负载倾斜按JB/T201122016中5.4.3的规定进行检测。7.2.4蒸煮锅阀门按JB/T20112-2016中5.4.4的规定进行检测。7.2.5蒸煮锅升温速度按JB/T201122016中5.4.5的规定进行检测。7.2.6蒸煮锅温度误差按JB/T201122016中5.4.6的规定进行检测。7.2.7蒸煮锅外表面温度按JB/T201122016中5.4.7的规定进行检测。7.2.8蒸煮锅蒸汽耗量按JB/T201122016中5.4.8的规定进行检测。1.1 2.9正常运行蒸煮锅，加热使蒸煮锅内水温达到100,使用蒸汽压力表测量30分钟内蒸汽压力,计算蒸煮锅压力波动范围。7.3 保温性能向蒸煮锅内注入70%公称容积的水，加热前先在蒸煮锅保温层外表面随机选择不少于5个测量点，加热使蒸煮锅内水温达到100,停止加热30min后再测量蒸煮锅外表面温度，按测量的最大温度差计算保温性能。7.4 控制系统正常运行蒸煮锅，进行功能符合性验证。7.5 电气安全7.5.1电气系统保护联结电路的连续性按GB/T5226.12019中8.2.3的规定检验。7.5.2电气系统的绝缘电阻按GB/T5226.12019中第18.3的规定检查。7.5.3电气系统的耐压按GB/T5226.12019中第18.4的规定检查。7.5.4电气系统的操动器按GB/T5226.12019中第10.2的规定检查。7.5.5电气系统的指示灯、显示器按GB/T5226.12019中第10.3条的规定检查。7.5.6电气系统的配线按GB/T5226.12019中13.1.K13.71、13.2.2、13.3、和13.4.1的规定检查。7.5.7电气系统的标记、警告标志和参照代号应符合GB/T5226.1-2019中第16章的规定检查。7. 5.8急停器件按GB/T5226.12019中10.7的规定检验。7.6机械安全目测检测。8检验规则8.1检验分类检验分为出厂检验和型式检验，检验内容按表1规定。表1检验项目序号检验项目检验类型技术要求试验方法出厂检验型式检验I表面质量6.17.12性能锅体内容积6.2.17.2.13负载倾斜6.2.27.2.24阀门启闭6.2.37.2.35升温速度6.2.47.2.46温度误差6.2.57.2.57外表面温度6.2.67.2.68蒸汽耗量6.2.77.2.79蒸汽压力波动6.2.87.2.810保温性能6.37.311控制系统6.47.412电气安全6.57.513机械安全6.67.6注：表示要进行的检验项目，“一”表示不进行的检验项目。8.2出厂检验8. 2.1产品由质量检验部门逐台进行检验，检验合格并附有产品合格证后方能出厂。8.2.2在出厂检验过程中，如发现不合格项时，允许退回修整并进行复检，复检仍不合格的则判定该产品为不合格品。8.3型式检验8.3.1有下列情况之一时，应进行型式检验：一新产品定型或投产鉴定时；一一产品的结构、材料、工艺有重大改进，可能影响性能时；一一产品停产一年后，恢复生产时；一一出厂检验结果与上次型式检验结果有较大差异时。8.3.2抽样规则型式检验的样机应从出厂检验合格的产品中抽取，按GB/TIOlll规定的方法抽取10%作为样机，样机不少于3台，检测1台。8.3.3判定规则型式检验中，各项检验结果都符合本文件时，判定型式检验合格。若电气系统的保护联接电路的连续性、绝缘电阻、耐压性能有一项不合格，即判定该产品型式检验不合格。若其它项有不合格，允许在己抽取的样机中加倍复测不合格项，如仍不合格时，则判定该产品型式检验不合格。9标志、使用说明书、包装、运输和贮存9.1标志9.1.1产品标牌产品标牌按GB/T13306的规定。标牌规定在产品的明显部位。标牌包括下列内容：一产品型号、名称；允许蒸汽压力；公称容积；一一出厂编号、出厂日期；一一采用标准代号；一一制造单位名称。设备重量；额定功率。9.1.2包装、储运图示标志包装、储运图示标志按GB/T191的规定。9.1.3运输、收发货标志运输、收发货标志按GB/T6388的规定。9.2 使用说明书产品使用说明书应符合GlVT9969的规定。9.3 包装蒸煮锅的包装按GB/T13384的有关规定。包装箱内应有下列随机附件：一一产品合格证明书； 产品使用说明书； 装箱单； 主要材质的证明材料。9.4 运输产品的运输按国家铁路、公路和水路货物运输的有关规定。9.5 贮存产品存放在干燥、通风、无腐蚀性气体的室内或有遮蔽的场所，不得露天存放。10质量承诺10.1 在正常的运输、贮存和使用条件下，产品自验收交付之日起一年内出现因材料或制造工艺而导致无法正常使用的，企业应提供免费维修。10.2 客户对产品质量有诉求时，应在24小时内做出响应，48小时内为用户提供服务和解决方案。10.3 产品应具有可追溯的唯一性批次编码。
