数控车床编程与操作-学习工作页-项目二 台阶轴车削加工.docx

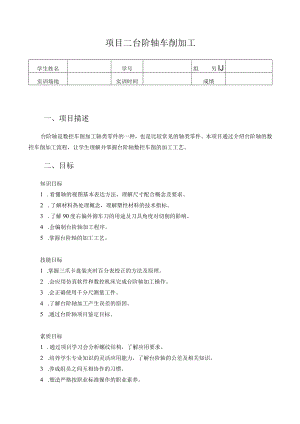

项目二台阶轴车削加工学生姓名学号组另IJ实训场地实训时间成绩一、项目描述台阶轴是数控车削加工轴类零件的一种，也是比较常见的轴类零件。本项目通过介绍台阶轴的数控车削加工流程，让学生理解并掌握台阶轴数控车削的加工工艺。二、目标知识目标1 .看懂轴的视图基本表达方法，理解尺寸配合概念及要求。2 .了解材料热处理概念，理解塑性材料的技术指标。3 .了解90度右偏外圆车刀的用途及刀具角度对切削的影响。4 .会编制台阶轴加工程序。5 .掌握台阶轴的加工工艺。技能目标1 .掌握三爪卡盘装夹时百分表校正的方法及原理。2 .会应用仿真软件和数控机床完成台阶轴加工操作。3 .会正确使用千分尺测量工件。4 .了解台阶轴加工产生误差的原因。5 .通过台阶轴项目鉴定目标。素质目标1 .通过项目学习会分析螺纹结构，了解应用要求。2 .培养学生专业知识的灵活应用能力，了解台阶轴的公差及相关知识。3 .养成组员之间互相协作的习惯。4 .塑造严格按职业标准操作的职业素养。三、学习准备L为了准确地表达物体的形状和大小，我们选取互相垂直的三个投影面得到的视图，我们称之为。主视图：投影（由物体的前方向后方投射所得到的视图）俯视图：投影（由物体的上方向下方投射所得到的视图）左视图：（由物体的左方向右方投射所得到的视图）2 .切削刃的分类：前刀面与后刀面的交线，承担主要的切削工作。：前刀面与副后刀面的交线，承担少量的切削工作。刀面刀尖 切削刃图1主切削刃3 .千分尺的规格：千分尺是一种精密的量具，测量值读数精度为0.01mm,估计精度为mm<>按测量范围大小25mm为一个尺寸档，常用的规格有：测砧测微杆锁索装置微分管隔热装置025mm、mm、5075mm、mm等。图2千分尺的结构4 .为了获得正确的测量结果，可在同一位置上再测量一次。尤其是测量圆柱形零件时,应在圆周的不同方向测量几次，检查零件外圆有没有误差，再在全长的各个部位测量几次，检查零件外圆有没有.（圆度、平行度）误差等。图3多次测量四、任务实施（一）计划请根据任务要求，确定所需要的检测仪器、工具，并对小组成员进行合理分工，制定详细的作业计划。人员分配时间安排设备和工具作业计划注意事项（-）实施1 .分析图纸（1）看台阶轴图纸并绘制描述图纸描述技术要求解释技术要求2 .零件材料45号钢的特点描述其使用性能描述日常生活中见到的45钢3 .刀具（1） 90度外圆车刀装拆练习练习次数,总操作时间,操作过程（O是，O否）正确。（2） 90度外圆车刀的几何角度能标注的车刀几何角度讲解刀具角度用途（3） 90度外圆车刀的安装（。是，C）否）正确安装90度外圆车刀并对刀，对刀次数,总操作时间,操作过程（C）是，O否）正确。4 .工艺及编程（1）编制台阶轴工艺（2）切削用量理解台阶轴切削用量VCfaP含义（。能，。否）选择台阶轴合适的切削用量VCfapo_（2） G90指令参数含义及应用为：（3）编写台阶轴零件加工程序。5 .零件加工（1）仿真软件操作次数,总操作时间,操作过程（。是，。否）正确。（2）机床操作次数,总操作时间,操作过程（O是，。否）正确。（3）刀具安装次数,总操作时间,操作过程（C）是，。否）正确。（4）工件加工次数,总操作时间,操作过程（。是，。否）正确。6 .零件测量与误差分析（1）（。是，。否）会使用千分尺，（。是，。否）会读数，练习次数O（2）能，。否）按图纸要求完成零件测量，测量次数（3）测量的误差值为：。分析零件加工产生误差的原因：7 .机床保养安全文明生产（。是，。否）完成保养机床操作，（。是，。否）完成质量。（。是，。否）了解安全文明生产要求，（。有，。无）违反安全行动。五、项目检查（1）根据实际操作完成项目考核表中应填写内容。（2）检查（。是，。否）按标准完成各项操作。六、评价反馈通过引导问题指引学生在自评后进行相互评价、接受教师的评价。一般需要设计评价表。评价指标学生自评（30%）小组互评（30%）教师评价（40%）素质评价劳动态度（4分）(20%)工作纪律（4分）安全操作（4分）环境保护（4分）团队协作（4分）技能评价（80%）工具使用（10分）任务方案（10分）实施步骤（40分）程序编制零件加工冬件测量与误差分析机床保养安全文明生产完成结果（10分）工作页完成（10分）本次得分最终得分教师签名：日期：年月日
