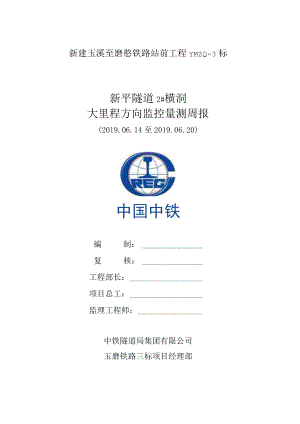

新建玉溪至磨憨铁路站前工程YMZQ-3标新平隧道2#横洞大里程方向监控量测周报(2019.06.14至2019.06.20)中国中铁编制：复核：工程部长：项目总工：监理工程师：中铁隧道局集团有限公司玉磨铁路三标项目经理部2019年06月20日目录一、本周项目施工情况1二、本周监测工作概况1三、本周隧道监测工作数据统计1四、监测数据分析及施工建议3五、监控量测信息化工作完成情况5六、下周监控量测计划5一、本周项目施工情况隧道名称项目掌子面仰拱二次衬砌围岩级别施工方法新平隧隧道里程D1K52+650.0-D1K52+568.1-D1K52+520.6-道2#横D1K52+657.3D1K52+580.0D1K52+532.4V级三台阶洞大里程方向本周进尺（m）7.311.911.8二、本周监测工作概况本周对新平隧道2#横洞大里程方向进行了隧道拱顶沉降监测和隧道净空收敛监测。本周新平隧道2#横洞大里程新埋设测点情况详见下表2.1。表2.1新平隧道2料债洞大里程方向本周监测测点布设情况隧道名称监测项目序号监测测点编号初测日期备注新平隧道2#横洞大里程方向拱顶下沉1GDXC52+6502019/6/18周边收敛1ZBSL52+630-32019/6/182ZBSL52+635-22019/6/143ZBSL52+640-22019/6/184ZBSL52+650-12019/6/18三、本周隧道监测工作数据统计本周新平隧道2#横洞大里程方向拱顶沉降和净空收敛监测数据统计如下表3.1-3.20表3.1新平隧道2#横洞大里程方向拱顶沉降监控量测统计分析表量测断面里程（测点编号）围岩级别施工方法本周变形（mm）实测最大位移值（Imn）管理等级处理措施GDXC52+540V三台阶0.842.8正常正常施工GDXC52+545V三台阶0.442.5正常正常施工GDXC52+550V三台阶-0.269.0正常正常施工GDXC52+555V三台阶0.581.0预警二级加强监控量测GDXC52+560V三台阶-0.468.5正常正常施工GDXC52+565V三台阶0.266.7正常正常施工GDXC52+570V三台阶0.645.2正常正常施工GDXC52+575V三台阶-1.261.8正常正常施工GDXC52+580V三台阶-0.363.5正常正常施工GDXC52+585V三台阶-2.662.2正常正常施工GDXC52+590V三台阶2.797.4预警二级加强监控量测GDXC52+595V三台阶-3.385.0预警二级加强监控量测GDXC52+600V三台阶1.070.4正常正常施工GDXC52+605V三台阶3.058.3正常正常施工GDXC52+610V三台阶6.439.3正常正常施工GDXC52+615V三台阶1.442.5正常正常施工GDXC52+620V三台阶5.436.5正常正常施工GDXC52+625V三台阶1.953.5正常正常施工GDXC52+630V三台阶-5.628.6正常正常施工GDXC52+635V三台阶8.919.6正常正常施工GDXC52+640V三台阶8.524.4正常正常施工GDXC52+645V三台阶17.020.7正常正常施工GDXC52+650V三台阶7.57.5正常正常施工注.涮占卜升为“-”.涮占下涧为表3.2新平隧道2#横洞大里程方向周边收敛监控量测统计分析表量测断面里程（测点编号）围岩级别施工方法本周变形（mm）实测最大位移值（Inm）管理等级处理措施ZBSL52+540-1V三台阶0.972.6正常正常施工ZBSL52+540-2V三台阶0.234.7正常正常施工ZBSL52+540-3V三台阶0.015.3正常正常施工ZBSL52+545-1V三台阶-0.384.2预警二级加强监控量测ZBSL52+545-2V三台阶0.574.9正常正常施工ZBSL52+545-3V三台阶0.020.1正常正常施工ZBSL52+550-1V三台阶0.274.6正常正常施工ZBSL52+550-2V三台阶0.433.8正常正常施工ZBSL52+550-3V三台阶0.013.0正常正常施工ZBSL52+555-1V三台阶0.469.9正常正常施工ZBSL52+555-2V三台阶-0.158.8正常正常施工ZBSL52+555-3V三台阶0.010.3正常正常施工ZBSL52+560-1V三台阶-0.290.3预警二级加强监控量测ZBSL52+560-2V三台阶0.383.5预警二级加强监控量测ZBSL52+560-3V三台阶0.023.1正常正常施工ZBSL52+565-1V三台阶0.474.4正常正常施工ZBSL52+565-2V三台阶-0.341.2正常正常施工ZBSL52+565-3V三台阶0.016.0正常正常施工ZBSL52+570-1V三台阶-0.371.4正常正常施工ZBSL52+570-2V三台阶3.136.2正常正常施工ZBSL52+570-3V三台阶0.714.4正常正常施工ZBSL52+575-1V三台阶0.3109.8预警二级加强监控量测ZBSL52+575-2V三台阶2.325.1正常正常施工ZBSL52+575-3V三台阶-1.011.7正常正常施工ZBSL52+580-1V三台阶0.397.2预警二级加强监控量测ZBSL52+580-2V三台阶3.130.2正常正常施工ZBSL52+580-3V三台阶-0.116.4正常正常施工ZBSL52+585-1V三台阶2.1105.5预警二级加强监控量测ZBSL52+585-2V三台阶4.358.8正常正常施工ZBSL52+585-3V三台阶3.616.6正常正常施工ZBSL52+590-1V三台阶6.3109.4预警二级加强监控量测ZBSL52+590-2V三台阶8.977.4预警二级加强监控量测ZBSL52+590-3V三台阶3.510.4正常正常施工ZBSL52+595-1V三台阶2.3109.6预警二级加强监控量测ZBSL52+595-2V三台阶5.989.6预警二级加强监控量测ZBSL52+595-3V三台阶0.58.9正常正常施工ZBSL52+600-1V三台阶2.6100.1预警二级加强监控量测ZBSL52+600-2V三台阶-1.450.8正常正常施工ZBSL52+600-3V三台阶1.612.6正常正常施工ZBSL52+605-1V三台阶0.388.2预警二级加强监控量测ZBSL52+605-2V三台阶-4.35.5正常正常施工ZBSL52+605-3V三台阶1.96.1正常正常施工ZBSL52+610-1V三台阶3.761.5正常正常施工ZBSL52+610-2V三台阶2.024.0正常正常施工ZBSL52+610-3V三台阶6.710.7正常正常施工ZBSL52+615-1V三台阶3.567.6正常正常施工ZBSL52+615-2V三台阶3.037.8正常正常施工ZBSL52+615-3V三台阶1.0-0.3正常正常施工ZBSL52+620-1V三台阶3.246.5正常正常施工ZBSL52+620-2V三台阶6.720.3正常正常施工ZBSL52+620-3V三台阶5.810.2正常正常施工ZBSL52+625-1V三台阶2.738.4正常正常施工ZBSL52+625-2V三台阶9.621.1正常正常施工ZBSL52+625-3V三台阶7.17.1正常正常施工ZBSL52+630-1V三台阶3.833.7正常正常施工ZBSL52+630-2V三台阶10.510.5正常正常施工ZBSL52+630-3V三台阶0.60.6正常正常施工ZBSL52+635-1V三台阶9.028.9正常正常施工ZBSL52+635-2V三台阶19.319.3正常正常施工ZBSL52+640-1V三台阶22.740.0正常正常施工ZBSL52+640-2V三台阶15.515.5正常正常施工ZBSL52+645-1V三台阶25.027.2正常正常施工ZBSL52+650-1V三台阶7.67.6正常正常施工注：隧道净空夕、张为“-”，内敛为“十二四、监测数据分析及施工建议本周新平隧道2#横洞大里程方向D1K52+640量测断面变化量相对较大，对该断面的监控变形分析如下：拱顶下沉测点GDXC52+640本周沉降8.5m,开累沉降24.4mm,累计变形小于监测控制值；净空收敛测线ZBSL52+640-1本周收敛22.7mm,开累收敛40.0mm,累计变形小于监测控制值；净空收敛测线ZBSL52+640-2本周收敛15.5mm,开累收敛15.5mm,累计变形小于监测控制值；拱顶下沉测点、净空收敛测线历时变化曲线图如4.1-4.2所示。20Ix一一*÷"-GDXC52+6406月14日6月15日6月16日6月17日6月18日6月19日6月20日6月21日Oo)0OOOOOo08 8 42 2461 -T(三S Ss图4.1拱顶下沉测点历时变化曲线图_.f.I-2BSL52+64)-1-B-ZBSL52+640-26月14日6月15日6月16日6月17日6月18日6月19日6月20日6月21日期日图4.2净空收敛测线历时变化曲线图施工建议：从本周监测数据来看，隧道内拱顶下沉、净空收敛阶段变形较小，未达到预警标准。建议继续按照设计支护参数和开挖方式进行施工，隧道初期支护及时进行封闭，减少围岩无支护暴露时间，确保隧道结构安全和施工安全。五、监控量测信息化工作完成情况本周各洞口均严格按照玉磨铁路总公司要求开展隧道监控量测信息化工作。六、下周监控量测计划1、继续进行各隧道监控量测工作，及时进行数据分析。2、对变形较明显工作面及时采取加强监测措施，同时加强洞内外巡视。根据现场情况对监测工作做出调整以确保隧道施工安全。3、按监控量测实施细则的要求进行布设量测断面，确保量测数据及时、真实反映围岩变化。4、定期对各开工工点进行巡查，及时对破坏及覆盖测点进行恢复。
