安全消防距离图解.docx

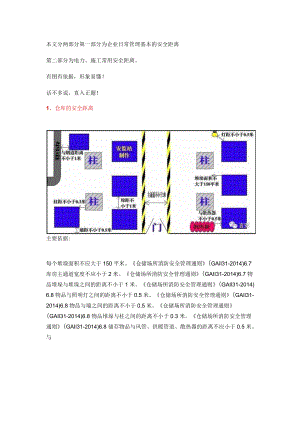

本文分两部分第一部分为企业日常管理基本的安全距离第二部分为电力、施工常用安全距离。有图有依据，形象易懂！话不多说，直入正题！1、仓库的安全距离主要依据:每个堆垛面积不应大于150平米。仓储场所消防安全管理通则(GAIl31-2014)6.7库房主通道宽度不应小于2米。仓储场所消防安全管理通则(GAII31-2014)6.7物品堆垛与堆垛之间的距离不小于1米。仓储场所消防安全管理通则(GAIl31-2014)6.8物品与照明灯之间的距离不小于0.5米。仓储场所消防安全管理通则(GAIl31-2014)6.8物品与墙之间的距离不小于0.5米。仓储场所消防安全管理通则(GAIl31-2014)6.8物品堆垛与柱之间的距离不小于0.3米。仓储场所消防安全管理通则(GAIl31-2014)6.8储存物品与风管、供暖管道、散热器的距离不应小于0.5米。与供暖机组、风管炉、烟道之间的距离在各个方向上都不应小于1米。仓储场所消防安全管理通则(GAII31-2014)6.142、疏散指示标志的距离安全出川觥指示标糊雕不应大于20m、七言安安监站制作主要依据：应在疏散走道转弯和交叉部位两侧的墙面、柱面距地面高度LOm以下设置灯光疏散指示标志；确有困难时，可设置在疏散走道上方2.2m3.0m处；疏散指示标志的间距不应大于20m。人员密集场所消防安全管理(GA654-2006)8.3.4.13、商业企业疏散安全距离安监站制作主要依据：每个房间相邻两个疏散门最近边缘之间的水平距离不应小于5米。建筑设计防火规矩(GB50016-2014)5.5.2除本规矩另有规则外，公共建筑内疏散门和安全出口的净宽度不应小于0.9米，疏散走道和疏散楼梯的净宽度不应小于11米。建筑设计防火规矩(GB50016-2014)5.5.18主要疏散走道的净宽度不应小于3.0m,其他疏散走道净宽度不应小于2.0m；人员密集场所消防安全管理(GA654-2006)8.3.32人员密集的公共场所、观众厅的疏散门不应设置门槛，其净宽度不应小于1.4米，且紧靠门口内外各1.4米范围内不应设置踏步。建筑设计防火规矩(GB50016-2014)5.5.194、液化石油气钢瓶安全距离气瓶与燃具的净距不由，I、于Sm软管不得长于2米主要依据：气瓶与燃具的净距不应小于0.5m。城镇燃气设计规范(GB50028-2006)8.7.2软管与家用燃具连接时，其长度不应超过2m,并且不得有接口。城镇燃气设i-规范(GB50028-2006)10.2.85、甲类仓库安全距离厂内次要道路IOMZ/30M内铁路安监站制作主要依据：甲类仓库之间及与其它建筑、明火或散发火花地点、铁路、道路等的防火间距不应小于表3.5.1的规则。建筑设计防火规矩(GB50016- 2014) 3.5.16、消防器材安全距离主要依据：灭火器的摆放应稳定，其铭牌应朝外。手提式灭火器宜设置在灭火器箱内或挂钩、托架上，其顶部离地面高度不应大于150M;底部离地面高度不宜小于0.08M。灭火器箱不得上锁。建筑灭火器配置设计规矩(GB501402005)5.1.3防火卷帘门两侧各0.5m范围内不得堆放物品，并且应用黄色标识线划定范围。人员密集场所消防安全管理(GA654-2006)8.3.7室外消火栓不应埋压、圈占；距室外消火栓、水泵接合器2.0m范围内不得设置影响其正常使用的障碍物。人员密集场所消防安全管理(GA654-2006)7.6.2.3主要依据：可能坠落范围半径的规则R根据hi规则如下：a)当2mhb5m时,R为3m;b)当5m<hb15m时,R为4m;C)当15m<hb30m时,R为5m)hb>30m时,R为6m.高处作业分级GB/T3608-20088、工厂车间部署墙距不小于700MM垛高不大F1200MM安瞌站制作次通道和卜干IOOOMM不小于500MM主通道不小于2(MOMM主要依据：机床与划线或试验平板之间的最小距离应不小于1300mm平板与墙壁间的距离应不小于500mm。金属切削加工安全要求(JB77411995)4.5.3车间横向主要通道根据需要设置其宽度不应小于2000mm。金属切削加工安全要求(JB77411995)4.6.3机床之间的次要通道宽度一般不应小于1000mmo金属切削加工安全要求(JB77411995)4.6.4主要通道两边堆码的物品高度不应超过1200mm且高与底面宽度之比不应大于3,堆垛间距不应小于500mm。金属切削加工安全要求(JB77411995)4.6.6机床间的最小距离不应小于0.7米；机床至墙壁的最小距离不应小于0.7米。金属切削加工安全要求(JB7741-1995)4.5.29、一级石油库安全距离主要依据：甲B、乙类液体：地上罐组；甲B,乙类覆土立式油罐；无油气回收设施的甲B、乙A类液体装卸码头(一级库)：距离居民区和公共建筑物IOo米，距离工矿企业60米，距离国家铁路线60米，距离工业企业铁路线35米，距离道路25米。10、石油库外墙安全距离安监站制作主要依据：油库四周应设高度不低于2.5m的实体围墙。石油库设计规矩(GB50074-2014)5.3.3油库的围墙与爆破作业场地(如采石场)的安全距离，不应小于300m。石油库设计规矩(GB50074-2014)4.0.12石油库用的库外埋地电缆与石油库围墙的距离不应小于3m。石油库设计规矩(GB50074-2014)4.0.1311、小型民爆库安全距离(一)主要依据：小型民用爆炸物品储存库安全规矩(GA8382009)7.5储存库距露天爆破作业点边缘的距离应按GB6722的要求核定，且最低不应小于300n8.4储存库区四周应设密实围墙，围墙到最近储存库墙脚的距离不宜小于5m,围墙高度不应低于2m,墙顶应有防攀越的措施。8.6工业炸药及制品、工业导爆索、黑火药地面储存库之间最小允许距离不应小于20m,上述储存库与雷管储存库之间最小允许距离不应小于12m。8.6值班室距工业炸药及制品、工业导爆索、黑火药库房的最小允许距离应契合表4要求，距雷管库房的距离不应小于20m。10.1储存库门口8m范围内不应有枯草等易燃物，储存库区内以及围墙外15m范围内不应有针叶树和竹林等易燃油性植物。12、小型民爆库安全距离(二)草易物枯等燃主要依据：小型民用爆炸物品储存库安全规矩(GA8382009)9.1.4储存库内任一点到门口的距离不应大于15m,门的宽度不宜小于1.5m,高度不宜小于2.0m。10.1储存库门口8m范围内不应有枯草等易燃物，储存库区内以及围墙外15m范围内不应有针叶树和竹林等易燃油性植物。16.2.3堆垛之间应留有检查、清点民用爆炸物品的通道，通道宽度不应小于0.6m,堆垛边缘与墙的距离不应小于0.2m,宜在地面画定置线。16.2.4各种民用爆炸物品整箱堆放高度，工业雷管、黑火药不应超过16m,炸药、索类不应超过18m,宜在墙面画定高线。16.4.5民用爆炸物品的装卸作业宜在白天进行，押运员应在现场监装，无关人员和车辆禁止靠近，运输车辆离库门不应小于2.5m。13、临时架空线距离主要依据：临时线路必需采用绝缘良好的导线，其截面应能满足用电负荷和机械强度的需要。应用电杆或沿墙用合格瓷瓶固定架设，导线距地面的高度室内应不低于2.5米，室外不低于4.5米，与道路交叉跨越时不低于6米。电气安全管理规程(机械工业部86机生字76号)第二十条第1项14、可燃、助燃气体储罐防火间距内,铁路主要依据：可燃、助燃气体储罐与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于25、20、15、10和5米。建筑设计防火规矩(GB50016-2014)4.3.615、甲乙类液体储罐防火间距主要依据：甲、乙类液体储罐与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于35、25、20、15和10米。建筑设计防火规矩(GB500162014)4.2.916、丙类液体储罐防火间距-20M主要依据：丙类液体储罐与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于30、20、15、10和5米。建筑设计防火规矩(GB50016-2014)4.2.917、防火间距一液化石油气供应站瓶库与站外建筑的防火间距(6<V10)安歌站制:言交液化石油气供应站IOM2OMLLL二一一L>一一.一一18、防火间距二液化石油气供应站瓶库与站外建筑的防火间距(10<V20)19、防火间距三液化石油气供应站瓶库与站外建筑的防火间距(3<V6)15M5MMl液化石油气供应站8M20、防火间距四液化石油气供应站瓶库与站外建筑的防火间距(1vV3)其它民用健筑安监站制高支7图10图的依据建筑设计防火规矩(GB50016-2014)4.4.5的规则。表4.4.5I、11级瓶爰液化石油气供应站瓶库与站外建筑等的防火间距(In)名称I级瓶降的总存瓶容积V(Q)6<V1010<V201<V33<V6明火或收发火花地点30352025要公共建筑202S1215其他民用建筑10IS68主要道路路边101088次要道路路边S555注：总存瓶容积应按实IS个数与单疝几何容积的乘积计算。一言歹21、防火间距五IBlUOlISM散发可燃气体、可燃蒸气的甲类厂房的防火间距:厂外道路厂内主要道路3OM主要依据：散发可燃气体、可燃蒸气的甲类厂房与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于30、20、15、10和5米。建筑设计防火规矩(GB500162014)3.4.322、甲乙类液体储罐间距主要依据：甲乙丙类液体储罐成组部署时，组内储罐的部署不应超过两排，甲乙类液体立式储罐之间的防火间距不应小于2M,卧式储罐之间的防火间距不应小于0.8M。建筑设计防火规矩(GB50016-2014)4.2.323、防火间距甲乙丙类液体储罐与其泵房、铁路及装卸鹤管的防火间距:主要依据：甲乙拱顶罐与其泵房、铁路及装卸鹤管的防火间距为15米和20米；甲乙浮顶罐与其泵房、铁路及装卸鹤管的防火间距为12米和15米；丙类液体储罐与其泵房、铁路及装卸鹤管的防火间距为10米和12米。泵房和装卸鹤管与储罐防火堤外侧基脚线的距离不应小于5米。建筑设计防火规矩(GB50016-2014)4.2.724、可燃材料堆场的防火间距露天、半露天可燃材料堆场的防火间距:15MaEiEa主要依据：露天、半露天可燃材料堆场与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于30、20、15、10和5米。建筑设计防火规矩(GB500162014)4.5.325、高层建筑疏散主要依据：高层医疗建筑楼梯间的首层疏散门和首层疏散外门的宽度为1.3米，单排布房的走道宽14米，双排布房的走道宽1.5米，疏散楼梯宽1.3米。其它高层建筑楼梯间的首层疏散门和首层疏散外门的宽度为1.2米，单排布房的走道宽13米，双排布房的走道宽1.4米，疏散楼梯宽1.2米。建筑设计防火规矩(GB50016-2014)5.5.1826、车间安全通道宽度通行电瓶车通道通行汽车通道通行三轮,通道人行通道主要依据：通行汽车，宽度3m；通行电瓶车，宽度1.8m；通行手推车、三轮车，宽度15m；一般人行通道，宽度1m,未查到相关标准，但在注安考试教材中有明确说明。27、厂内道路宽度主要依据：厂内道路路面宽度，宜契合下列规则:1、主干道，宽度不宜小于4.5米；2、次干道，宽度不宜小于3.5米；3、支道，3.0米一4.5米。厂矿道路设计规矩（GBJ22-87）第2.3.3条专供电瓶车行驶的道路宽度，宜契合下列规则：1、单车道路面宽度，不宜小于2.0米；2、双车道路面宽度，不宜小于3.5米；厂矿道路设计规矩（GBJ22-87）第2.3.10条专供内燃叉车行驶的道路宽度，宜契合下列规则：A、3t叉车:1、单车道路面宽度，不宜小于2.5米；2、双车道路面宽度，不宜小于4.0米；B、5t叉车：1、单车道路面宽度，不宜小于3.5米；2、双车道路面宽度，不宜小于6.0米；厂矿道路设计规矩（GBJ22-87）第2.3.10条沿主干道设置的人行道宽度，可采用1.5m；其它的人行道宽度，不宜小于0.75。当人行道宽度超过1.5m时，宜按0.5m的倍数递增。厂矿道路设计规矩（GBJ22-87）第2.3.11条第二款28、焊接作业距离安监站制纥高安主要依据：气瓶在储存时必需与可燃物、易燃液体隔离，并且且远离容易引燃的材料（诸如木材、纸张、包装材料、油脂等）至少6m以上。焊接与切割安全(GB9448-1999)10.5.3气瓶必需距离实际焊接或切割作业点足够远(一般为5m以上)，以免接触火花、热渣或火焰，否则必需提供耐火屏障。焊接与切割安全(GB94481999)10.5.4乙燃瓶的放置地点，不得靠近热源和电器设备，与明火的距离不得小于Iom。溶解乙块气瓶安全监察规程第64条29、钢平台距离要求主要依据：防护栏杆各构件的部署应确保中间栏杆与上下构件之间的空隙间距不大于500MM。固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台(GB4053.3-2009)5.1.2当距基准面高度大于2米小于20米的平台、通道、作业场所的防护栏杆高度不应低于1050M固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台(GB4053.3-2009)5.2.2中间栏杆与上下方构件的空隙间距不应大于500MMo固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台(GB4053.3-2009)542防护栏杆端部应设置立柱，立柱间距不应大于IoOOM固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台(GB4053.3-2009)5.5.1平台地面到上方障碍物的垂直距离不应小于2000MMo固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台(GB4053.3-2009)6.2.1斜梯内侧净宽度应不小于450MM,不宜大于IIOOMM。固定式钢梯及平台安全要求第2部分：钢斜体(GB4053.2-2009)5.2.2踢脚板顶部在平台地面以上高度不小于IOoMM,其底部距地面不小于IOMM0固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台(GB4053.3-2009)5.6.130、易燃易爆商品储存条件主要依据：各种商品不应直接落地储存，一般应垫15CM以上。易燃易爆性商品储存养护技术条件(GB17914-2013)6.1.2各种商品应码行列式压缝货垛，做到牢固、整齐，出入库方便，无货架的垛高不应超过3米。易燃易爆性商品储存养护技术条件(GB17914-2013)6.1.3堆垛间距：主通道大于或等于180CM,支通道大于或等于80CM,墙距大于或等于30CM,柱距大于或等于IoCM,垛距大于或等于IoCM,顶大于或等于50CMo易燃易爆性商品储存养护技术条件(GB17914-2013)6.2主要依据：金属导管和金属槽盒敷设时，敷设在蒸汽管下方时，不宜小J0.5m；在上方时，不宜小于1.0m；低压配电设计规矩(GB50054-2011)7.2.11主要依据：金属导管和金属槽盒敷设时，敷设在热水管下方时，不宜小于0.2m；在上方时，不宜小于0.3m；低压配电设计规矩(GB50054-2011)7.2.1132、电线敷设高度主要依据：护套导线距离地面最小距离，水平敷设：室内2.5米；垂直敷设:室内1.8米低压配电设计规矩(GB50054-2011)7.2.1屋内相同的电压的电缆并且列明敷时，除敷设在托盘、梯架和槽盒内外，电缆之间的净距不应小于35mm,且不应小于电缆外径。低压配电设计规矩(GB50054-2011)7.6.933、配电箱距离主要依据:进人配电(控制)柜、台、箱内的导管管口，当箱底无封板时，管口应高出柜、台、箱、盘的基础面50mm-80mm,建筑电气工程施工质量验收规矩(GB50303-2015)12.2.4挂墙式配电箱的箱前操作通道宽度，不宜小于1m.低压配电设计规矩(GB50054-2011)4.2.534、电灯和风扇距离吊扇扇叶距地高度不应小于2.5m建筑电气工程施工质量验收规矩(GB50303-2015)20.1.6除采用安全电压以外，当设计无要求时，敞开式灯具的灯头关于地面距离应大于2.5m。建筑电气工程施工质量验收规矩(GB50303-2015)18.1.635、开关插座距离主要依据:开关安装位置应便于操作，开关边缘距门框边缘的距离宜为O.15m-0.20m;建筑电气工程施工质量验收规矩(GB50303-2015)20.2.3同型号并且列安装高度宜一致，并且列安装的拉线开关的相邻间距不宜小于20mm建筑电气工程施工质量验收规矩(GB50303-2015)20.2.3在潮湿场所，应采用具有防溅电器附件的插座，安装高度距地不应低于1.5mO通用用电设备配电设计规矩(GB50055-2011)还不够全？我们就再来加深的聊聊生产车间、仓库“五距”和逃生通道那些事我想跟你说许多人可能会问仓库”五距“真的有那么神奇吗？消防通道标识线有用吗？真的占用了消防通道也没什么吧？做好生产车间、仓库的设备、货物计划与摆放，预留出必要的消防通道，可以确保车间内的员工在发生紧急情况时快速逃生以及仓库发生突发情况时，救援人员能够快速、准确的到达起火点进行有效处治。仓库为什么要划出清晰的“五距”标线仓库“五距”是指：顶距、灯距、墙距、柱距、垛距。顶距指堆货的顶面与仓库屋顶面之间的距离，一般为30厘米以上（人字形屋顶，堆货顶面以不超过横梁为准）。“顶距”的作用：如发生火灾货物燃烧时，可防止大火直接燃烧至屋顶，导致房屋起火。灯距指仓库内固定的照明灯与货物之间的距离,通常大于50厘米。“灯距”的作用：防止照明灯过于接近货物时灯具产生的热量将货物引燃。墙距指墙壁与堆货之间的距离，一般为50厘米以上。“墙距”的作用：便于通风散潮和防火，如发生火灾，可供消防救援人员出入。柱距指货堆与屋柱的距离，一般为30厘米。“柱距”的作用：发生火灾导致货物起火后，如果货物紧挨着柱子，大火会关于柱子直接灼烧，导致柱子的结构发生变化，逐渐尚失关于房屋的承重，最后可能造成房屋整体垮塌。垛距指货堆与货堆之间的距离，一般为100厘米。“垛距”的作用：为了防止货物混淆，也便于通风检查，一旦发生火灾，便于抢救、疏散物资。仓库“五距”示意图堆垛与用于商品养护的电气设备间距不小于1米消火栓前*藜堆放物品留出相应的消防通道堆垛与堆垛间距不小于1米通道宽度不小于2米水平间距不小于0.5吃一灯的垂直下方与堆垛堆垛与梁.柱间距不小于0.3米消防器材周围严禁堆放物品留出相应的消防通道堆垛耳墙间距不小于0.5米堆垛蕾曾易KguM丫 LCorn每垛占地面积不大于IOO平方米同时，还要注意：仓库内的货物在堆放时，不得圈占、堵塞消防设施，并且应与仓库内的电气线路保持安全距离！仓库内主要通道的距离不少于2米!生产车间为什么要划出清晰的“疏散通道”标线？企业生产车间内的地面应清晰的划出“疏散通道”标识线，疏散通道宽度应根据蹄散人数计算确定，但最小净宽度不小于1.4m。任何单位、个人不得损坏或者擅自挪用、拆除、停用消防设施、器材，不得埋压、圈占消火栓，不得占用防火间距，不得堵塞消防通道。“疏散通道”的作用：各企业要清醒的认识到，生产车间内划出清晰的“疏散通道”，可以确保车间内的员工在发生紧急情况时快速逃生！生产车间内应这样规矩“划线”车间内的每一台机械设备和功能区域都有自己的“指定位置”生产车间区域明朗，“各有各的位置”每个工位都严格规矩位置这个相信许多企业都有吧，看看人家的手动叉车是怎么停放的。连灭火器这种不起眼的“小东西”都有自己的“地盘”消防栓和电箱前面不能被圈占和堵塞，这样划了线，谁还敢乱在前面堆杂物吗？企业生产车间、仓库划出清晰的“蹄散通道”和“五距”标识线就是关于企业自身负责、关于员工负责！为了改变施工方案编制、工作票填写、现场安全管控等进程中，关于安全距离的表述模糊不严谨和执行标准不统一等问题，根据集体企业施工特点，从国家电网公司电力安全工作规程（变电部分）、（线路部分）、（配电部分）、（电工制造）、（电网建设部分）等资料中，分类整理出140种安全距离，帮助施工人员熟练掌握、严格执行，确保施工作业现场安全可控、能控、在控。涉电区域1 .室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装牢固并且加锁者。2 .无论高压设备是否带电，作业人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，应有监护人在场，并且契合表1的安全距离。（摘自变电安规表1、线路安规表1、配电安规表3-1、电工制造安规表1、建设安规表15）表1设备不停电时的安全距离电压等级kV安全距离m10及以下0.7020、351.001101.502203.003 .10.20、35kV户外（内）配电装置的裸露部分在跨越人行过道或作业区时，若导电部分关于地高度诀别小于2.7m（2.5m）、2.8m（2.5m）>2.9m（2.6m）,该裸露部分两侧和底部应装设护网。4 .户外IokV及以上高压配电装置场所的行车通道上，应根据表2设置行车安全限高标志。（摘自变电安规表2、配电安规表2-1、建设安规表16）表2车辆（囊括装载物）外廓至无围栏带电部分之间的安全距离电压等级kV安全距离m100.95201.05351.151101.65(1.75)2202.55注1：括号内数字为11OkV中性点不接地系统所使用。注2：表中未列电压等级按高一档电压等级的安全距离执行。注3：表中数据不适用带升降操作功能的机械运输。5.邻近或交叉其他电力线路的工作。（摘自线路安规表4、配电安规表5-1、建设安规表24）表3邻近或交叉其他电力线工作的安全距离电压等级kV安全距离m10及以下1.0020、352.501103.002204.006 .作业时，起重机臂架、吊具、辅具、钢丝绳及吊物等与架空输电线及其他带电体的最小安全距离不准小于表4的规则，且应设专人监护。（摘自变电安规表18、线路安规表19、配电安规表6-1、电工制造安规表3）表4与架空输电线及其他带电体的最小安全距离电压等级kV安全距离m<11.501-103.00354.001105.002206.007 .施工机械作业安全距离起重机、高空作业车和铲车等施工机械操作正常活动范围及起重机臂架、吊具、辅具、钢丝绳及吊物等与带电设备的安全距离不得小于表5的规则，且应设专人监护。如小于表5、大于表1所示安全距离时应制定机械操作和现场监控的专项安全措施，并且经施工单位和运维部门会审、批准。小于表1的安全距离时，应停电进行。（摘自建设安规表18）表5施工机械操作正常活动范围与带电设备的安全距离电压等级kV安全距离m10及以下3.0020、354.001104.502206.008.在电力线附近组塔时，起重机应接地良好。起重机及吊件、牵引绳索和拉绳与带电体的最小安全距离应契合表6的规则。（摘自建设安规表19）表6起重机及吊件与带电体的安全距离电压等级kV安全距离m沿垂直方向沿水平方向103.001.5020-354.002.001105.004.002206.005.509 .金属脚手架附近有架空线路时，应满足表7安全距离的要求。（摘自建设安规表11）表7脚手架与带电体的最小安全距离电压等级kV安全距离m沿垂直方向沿水平方向103.001.5020-354.002.001105.004.002206.005.5010 .近电作业安全管控：作业人员或机械器具与带电设备的最小距掰小于表8中的控制值，施工项目部应进行现场勘察，编写安全施工方案，并且将安全施工方案提交运维单位备案Q（摘自建设安规表1）表8作业人员或机械器具与带电线路风险控制产电压等级kV控制值m104.0020-355.501106.502208.00注1：塔吊、混凝土泵车、挖掘机等施工机械作业，应考虑施工机械回转半径关于安全距离的影响。注2：变电站内邻近带电线路（含站外线路）的施工机械作业，也应注意识别施工机械回转半径引起的安全风险。11 .临时建筑不宜建在电力线下方。如必需在IlOkV及以下电力线下方建造时，应经线路运维单位同意。屋顶采用耐火材料。临时库房与电力线导线之间的垂直距离，在导线最大计算弧垂情况下不小于表9的规则。（摘自建设安规表3）表9临时库房与电力线导线之间最小垂直距离线路电压kV11035110最小垂直距离m3.004.005.0012 .在带电区附近使用喷灯时，火焰与带电部分的距离应满足表10的要求。（摘自变电安规15.2.1.14、线路安规15.2.1.14、配电安规12.2.12、建设安规表9）表10喷灯火焰与带电部分的最小允许距离电压等级kV<11-10>10最小允许距离m1.001.503.0013 .使用钳形电流表测量高压电缆线路的电流时，应设专人监护，钳形电流表与高压裸露部分的距离应不小于表11所列数值。（摘自建设安规表14）表11钳形电流表与高压裸露部分的最小距离电压等级kV1102035110最小允许距离m0.500.700.801.30二带电作业14 .进行地电位带电作业时，人身与带电体间的安全距离不得小于表12的规则。35kV及以下的带电设备，不能满足表12规则的最小安全距离时，应采取可靠的绝缘隔离措施。（摘自变电安规表4、线路安规表5、配电安规表3-2）表12带电作业时人身与带电体的安全距离电压等级kV安全距离m100.40200.50350.601101.00220180(1.60)注：220kV带电作业安全距离因受设备限制达不到1.8m时，经单位批准，并且采取必要的措施后，可采用括号内16m的数值。15 .绝缘操作杆、绝缘承力工具和绝缘绳索的有效绝缘长度不得小于表13的规则。（摘自变电安规表5、线路安规表6、配电安规表9-1）表13绝缘工具最小有效绝缘长度电压等级kV有效绝缘长度m绝缘操作杆绝缘承力工具、绝缘绳索100.700.40200.800.50350.900.601101.301.002202.101.8016 .高架绝缘斗臂车绝缘臂的有效绝缘长度应大于表14的规则，且应在下端装设泄漏电流监视装置。（摘自变电安规表13、线路安规表12、配电安规9.7.2）表14绝缘臂的最小有效绝缘长度电压等级kV102035110220长度m1.001.201.502.003.0017 .绝缘臂下节的金属部分，在仰起回转进程中，关于带电体的距离应按表12的规则值增加0.5m。工作中车体应良好接地。三保证安全的技术措施1停电18 .与检修配电线路、设备相邻、安全距离小于表15规则的运行线路或设备。（摘自变电安规表3、线路安规表2、配电安规表4-1）表15作业人员工作中正常活动范围与高压线路、设备带电部分的安全距离电压等级KV安全距离m10及以下0.3520、350.601101.502203.0019 .在35kV及以下的设备处工作，安全距离虽大于表15规则，但小于表1规则，同时又无绝缘隔板、安全遮栏措施的设备。2验电20 .高压验电应戴绝缘手套。验电器的伸缩式绝缘棒长度应拉足，验电时手应握在手柄处不得超过护环，人体应与验电设备保持表1中规则的距离。雨雪天气时不得进行室外直接验电。3接地21 .在门型构架的线路侧进行停电检修，如工作地点与所装接地线的距离小于IOm,工作地点虽在接地线外侧，也可不另装接地线。22 .成套接地线应用有透明护套的多股软铜线和专用线夹组成，接地线截面积应满足装设地点短路电流的要求，且高压接地线的截面积不得小于25mm2,低压接地线和个人保安线的截面积不得小于16mm2023 .杆塔无接地引下线时，可采用截面积大于19Omm2（如16圆钢）、地下深度大于0.6m的临时接地体。土壤电阻率较高地区如岩石、瓦砾、沙土等，应采取增加接地体根数、长度、截面积或埋地深度等措施改善接地电阻。4悬挂标示牌和装设遮拦（围栏）24 .部分停电的工作，小于表1规则距离以内的未停电设备，应装设临时遮栏，临时遮栏与带电部分的距离不得小于表15的规则数值。临时遮栏可用坚韧绝缘材料制成，装设应牢固，并且悬挂“止步，高压危险！”标示牌。四线路及设备1坑洞开挖25 .在超过1.5m深的基坑内作业时，向坑外抛掷土石应防止土石回落坑内,并且做好防止土层塌方的临边防护措施。26 .在下水道、煤气管线、潮湿地、垃圾堆或有腐质物等附近挖坑时，应设监护人。在挖深超过2m的坑内工作时，应采取安全措施，如戴防毒面具、向坑中送风和持续检测等。监护人应密切注意挖坑人员，防止煤气、硫化氢等有毒气体中毒及沼气等可燃气体爆炸。2杆塔作业27 .安全带：腰带和保险带、绳应有足够的机械强度，材质应有耐磨性，卡环（钩）应具有保险装置，操作应灵活。保险带、绳使用长度在3m以上的应加缓冲器。28 .立、撤杆塔时，禁止基坑内有人。除指挥人及指定人员外，其他人员应在杆塔高度的1.2倍距离以外。29 .顶杆及叉杆只能用于竖立8m以下的拔梢杆，不得用铁锹、木桩等代用；立杆前，应开好“马道”；作业人员应均匀分布在电杆两侧。30 .在杆塔上作业时，应使用有后备保护绳或速差自锁器的双控背带式安全带，当后备保护绳超过3m时，应使用缓冲器。安全带和后备保护绳应诀别挂在杆塔不同部位的牢固构件上。后备保护绳不准关于接使用。31 .整体立、撤杆塔前应进行全面检查，各受力、连接部位全部合格方可起吊。立、撤杆塔进程中，吊件垂直下方、受力钢丝绳的内角侧禁止有人。杆顶起立离地约0.8m时，应关于杆塔进行一次冲击试验，关于各受力点处做一次全面检查，确无问题，再继续起立；杆塔起立70。后，应减缓速度，注意各侧拉线；起立至80。时，停滞牵引，用临时拉线调整杆塔。32 .已经立起的杆塔，回填夯实后方可撤去拉绳及叉杆。回填土块直径应不大于30mm,回填应按规则分层夯实。基础未完全夯实牢固和拉线杆塔在拉线未制作完成前，禁止攀登。33 .跨越架的中心应在线路中心线上，宽度应超出所施放或拆除线路的两边各1.5m,架顶两侧应装设外伸羊角。跨越架与被跨电力线路应不小于表3的安全距离，否则应停电搭设。34 .跨越架与铁路、公路及通信线的最小安全距离应契合表16的规则。跨越架与高速铁路的最小安全距离应契合表17的规则。（摘自建设安规表20、表21）表16跨越架与被跨越物的最小安全距离跨越物名称跨越架部位一般铁路一般公路高速公路通信线与架空水平距离m至铁路轨道：2.5至路边：0.6至路基（防护栏）：2.50.6与封顶杆垂直距离m至轨顶：6.5至路面：5.5至路面：81.0表17跨越架与高速铁路的最小安全距离安全距离高速铁路水平距离m架面距铁路附加导线不小于7m且位于防护栅栏外垂直距离m封顶网（杆）距铁路轨顶不小于12m封顶网（杆）距铁路电杆顶或距导线不小于4m3测量工作35 .直接接触设备的电气测量，应有人监护。测量时，人体与高压带电部位不得小于表1的安全距离。夜间测量，应有足够的照明。36 .测量高压电缆各相电流，电缆头线间距离应大于300mm,且绝缘良好、测量方便。当有一相接地时，禁止测量。4电缆工作37 .电缆敷设时，盘边缘距地面不得小于IOOmm,电缆盘转动力量要均匀，速度要缓慢平稳。38 .热缩电缆头动火制作的作业场所5m内应无易燃易爆物品，通风良好。39 .挖掘出的电缆或接头盒，如下面需要挖空时，应采取悬吊保护措施。电缆悬吊应每115m吊一道；接头盒悬吊应平放，不准使接头盒受到拉力；若电缆接头无保护盒，则应在该接头下垫上加宽加长木板，方可悬吊。电缆悬吊时，不得用铁丝或钢丝等。40 .现场直埋电缆的走向应按施工总平面部署图的规则，沿主道路或固定建筑物等的边缘直线埋设，埋深不得小于07m,并且应在电缆紧邻四周均匀敷设不小于50mm厚的细砂，然后覆盖彼或混凝土板等硬质保护层；转弯处和大于等于50m直线段处，在地面上设鲜明的标志；经过道路时应采用保护套管。5巡视41 .高压设备发生接地时，
