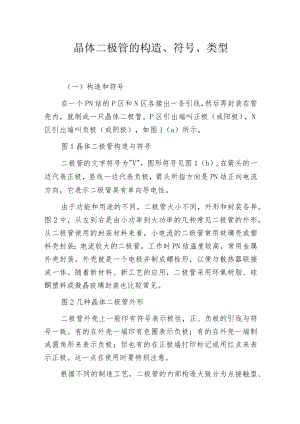

晶体二极管的构造、符号、类型（一）构造和符号在一个PN结的P区和N区各接出一条引线，然后再封装在管壳内，就制成一只晶体二极管。P区引出端叫正极（或阳极），N区引出端叫负极（或阴极），如图1（a）所示。图1晶体二极管构造与符号二极管的文字符号为"V"，图形符号见图1（b）o在箭头的一边代表正极，竖线一边代表负极，箭头所指方向是PN结正向电流方向，它表示二极管具有单向导电性。由于功能和用途的不同，二极管大小不同，外形和封装各异。图2中，从左到右是由小功率到大功率的几种常见二极管的外形。从二极管使用的封装材料来看，小电流的二极管常用玻璃壳或塑料壳封装；电流较大的二极管，工作时PN结温度较高，常用金属外壳封装，外壳就是一个电极并制成螺栓形，以便与散热器联接成一体。随着新材料、新工艺的应用，二极管采用环氧树脂、硅酮塑料或微晶玻璃封装也比较常见。图2几种晶体二极管外形二极管外壳上一般印有符号表示极性，正、负极的引线与符号一致。有的在外壳一端印有色圈表示负极；有的在外壳一端制成圆角形来表示负极；但也有的在正极端打印标记或用红点来表示正极。这一点在使用时要特别注意。根据不同的制造工艺，二极管的内部构造大致分为点接触型、面接触型和平面型三种，以适应不同用途的需要。如图3所示。图3晶体二极管的内部构造示意图a）点接触型b）面接触型c）平面型点接触型二极管的特点是：PN结的面积小，结电容小，适用于高频工作，但只能通过较小的电流。面接触型二极管的特点是：PN结的面积大，结电容也大，只能在较低频率下工作，允许通过的电流较大。平面型二极管用特殊工艺制成，它的特点是：结面积较小时，结电容小，适用于在数字电路工作；结面积较大时，可以通过很大的电流。（二）类型1 .型号二极管品种很多，特性不一，为便于区别和选用，每种二极管都有一个型号。按照国家标准GB24974的规定，国产二极管的型号由五个部分组成。需要注意，第四部分数字是表示某系列二极管的序号，序号不同的二极管其特性不同。第五部分字母表示规格号，系列序号一样，规格号不同的二极管，特性差不多，只是某个或某几个参数不同。某些二极管型号没有第五部分。2 .分类依据制作材料分类，二极管主要有错二极管和硅二极管两大类。前者内部多为点接触型，允许的工作温度较低，只能在100。C以下工作；后者内部多为面接触型或平面型，允许的工作温度较高，有的可达15020(TC0依据用途分类，通信设备中较常用的二极管有四类：(1)普通二极管如2AP等系列，用于信号检测、取样、小电流整流等。(2)整流二极管如2CZ、2DZ等系列，广泛使用在各种电源设备中做不同功率的整流。(3)开关二极管如2AK、2CK等系列，用于数字电路和控制电路。(4)稳压二极管如2CW、2DW等系列，用在各种稳压电源和晶闸管电路中。
