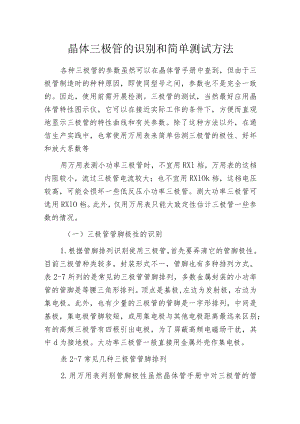

晶体三极管的识别和简单测试方法各种三极管的参数虽然可以在晶体管手册中查到，但由于三极管制造时的种种原因，即使同型号之间，参数也不是完全一致的。因此，使用前需开展检测。三极管的测试，当然最好应用晶体管特性图示仪，它可以在接近实际工作的条件下，方便而直观地显示三极管的特性曲线和有关参数。除了这种方法以外，在通信生产实践中，也常使用万用表来简单估测三极管的极性、好坏和放大系数等用万用表测小功率三极管时，不宜用RXl档，万用表的这档内阻较小，流过三极管电流较大；也不宜用RXlOk档，这档电压较高，可能会损坏一些低反压小功率三极管。测大功率三极管可选用RXlO档。此外，仅用万用表只能大致定性估计三极管一些参数的情况。（一）三极管管脚极性的识别1.根据管脚排列识别使用三极管，首先要弄清它的管脚极性。目前三极管种类较多，封装形式不一，管脚也有多种排列方式。表2-7所列的是常见的三极管管脚排列，多数金属封装的小功率管的管脚是等腰三角形排列。顶点是基极,左边为发射极，右边为集电极。此外，也有少量的三极管的管脚是一字形排列，中间是基极，集电极管脚较短，或用集电极与其他电极距离最远来区别；有的高频三极管有四根引出电极，为了屏蔽高频电磁场干扰，其中d为接地极。大功率三极管一般直接用金属外壳作集电极。表2-7常见几种三极管管脚排列2.用万用表判别管脚极性虽然晶体管手册中对三极管的管脚极性都有标注，但有时查阅手册不方便，或者有些生产厂的产品未载入手册，以及有的三极管标志不清。在这些情况下，我们可以用测量各管脚间电阻的方法来判别管脚,进而判别它是PNP型管还是NPN型管。图2-24是三极管构造示意图，PNP或NPN型管在测量极间电阻时都可看成是反向串联的两个PN结，显然PNP型管的基极对集电极、发射极都是反向；而NPN型管恰图2-24晶体三极管构造示意图好相反，基极对集电极，发射极都是正向，这是我们识别基极、判断管型和三极管的好坏的依据。识别管脚和极性方法见表2-8。表2-8判断三极管管脚和极性（RXlOO或RXIk）注：判断基极要反复测几次，直到二次读数均较小为止。根据上述方法可判断PNP型和NPN型。（二）三极管好坏的大致判别根据PN结的单向导电性，我们可以检查三极管内各极间PN结的正反向电阻，如果相差较大，说明三极管基本上是好的。如果正反向电阻都很大，说明三极管内部有断路或PN结性能不好；如果正反向电阻都很小，说明三极管极间短路或击穿了。三极管有三个电极，用万用表测试电极之间电阻共有六种不同接法，见表2-9。表2-9判断三极管好坏（RXlOO或RXlk）（三）穿透电流和放大系数的估计用万用表检查三极管的穿透电流ICEO,是通过测量集电极与发射极之间的反向阻值来估计的，如果穿透电流大，阻值就较小。按照测量三极管穿透电流的方法，还可以估计三极管的放大系数B值，详见表2-10。此外，有的万用表上有hFE档也可用来测定小功率管的hFE值。表2T0估测三极管穿透电流和电流放大系数
