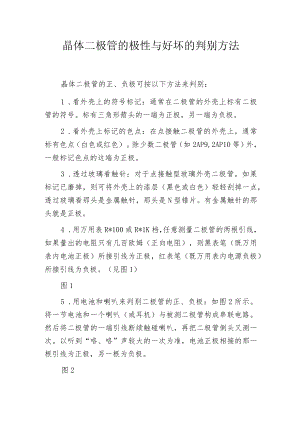

晶体二极管的极性与好坏的判别方法晶体二极管的正、负极可按以下方法来判别：1 .看外壳上的符号标记：通常在二极管的外壳上标有二极管的符号。标有三角形箭头的一端为正极，另一端为负极。2 .看外壳上标记的色点：在点接触二极管的外壳上，通常标有色点（白色或红色）。除少数二极管（如2AP9,2AP10等）外，一般标记色点的这端为正极。3 .透过玻璃看触针：对于点接触型玻璃外壳二极管，如果标记已磨掉，则可将外壳上的漆层（黑色或白色）轻轻刮掉一点，透过玻璃看那头是金属触针，那头是N型错片。有金属触针的那头就是正极。4 .用万用表R*100或R*1K档，任意测量二极管的两根引线，如果量出的电阻只有几百欧姆（正向电阻），则黑表笔（既万用表内电池正极）所接引线为正极，红表笔（既万用表内电源负极）所接引线为负极。（见图1）图15 .用电池和喇叭来判别二极管的正、负极：如图2所示。将一节电池和一个喇叭（或耳机）与被测二极管构成串联电路。然后将二极管的一端引线断续触碰喇叭，再把二极管倒头又测一次。以听到“咯、咯”声较大的一次为准，电池正极相接的那一根引线为正极，另一根为负极。图2判别二极管的好坏，可用如下方法：图3a图3b1 .用万用表R*100或R*1K挡测量二极管的正反向电阻,如图3所示，错点接触型的2AP型二极管正向电阻在IK左右，见士3a,反向电阻应在IOOK以上，见图3b；硅面接触型的2CP型二极管正向电阻在5K左右，反相电阻应在1000K以上。总之，正向电阻越小越好，反向电阻越大越好。但若正向电阻太大或反相电阻太小，说明二极管的检波与整流效率不高。如图4所示，若正向电阻无穷大（表针不动），说明二极管内部断路；若反相电阻接近零，说明二极管已击穿。内部断开或击穿的二极管均不能使用。图42 .如没有万用表，也可用电池、喇叭（或耳机）与被测二极管串接。当二极管负端接电池正极，正端串接喇叭再接电池负极（反向连接），断续接通时，若喇叭发出教大的“咯咯”声，说明二极管已击传（如图5a所示）；反过来，如果将二极管正向连续接通时（如图5b所示），喇叭无一点响声，说明二极管内部断路。图5a图5b
