智能小区带宽管理解决方案模板.docx

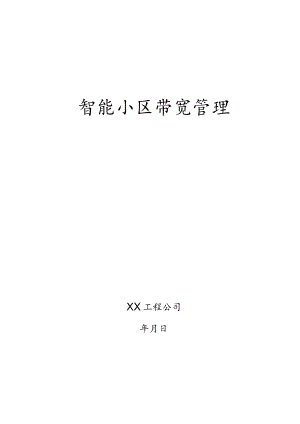

智能小区带宽管理XX工程公司年月日目录A.前言B.智能小区网络供应商可能面对的机遇和挑战C.潜在问题的根源D.Packeteer公司的技术，产品和方案1 .公司背景2 .TCP整形技术3 .产品与功能4 .方案和增值服务5 .其它竞争技术6 .PaCketeer胜利案例和国内用户E.介绍F.报价G,售后服务H.附带资料A.前言应XX公司邀请，ZZ公司联同美国PaCketeer厂家，就XX的YY智能小区带宽管理项目提交解决方案。按XX的要求，这份方案将首先分柝网络提供商面对的挑战和服务需求、潜在的问题和根源，然后提出一个满足当前服务需求，技术上可行，又能为XX提供未来增值服务的解决方案。这份文件后半部提供了产品报价和胜利案例，为了保护集成商、厂家和第三方用户的利益和隐私权，在此敬请各位阅读此文件后能尊重各方利益，不向外透露文件内容。B.智能小区网络供应商可能面对的机遇和挑战随着智能小区宽带接入项目在全国如火如荼地展开，为智能小区宽带接入提供服务的供应商面对着巨大的商机。与此同时，这些服务商也会有可能面对其余网络供应商已经遇到的挑战。这些挑战包括：1 .如何在网络接入带宽使用中维持公正原则；对于一群每月交付相等服务月费的客户来说,经常由于一些先上网用户占去大批带宽而引至上网速度不稳定,使用带宽没保证,这是不公正的。2 .如何限制个别用户免费大批占用带宽；由于TCP协议的突发特性,个别用户的应用能够容易地占用大批超出他们所付费用的资源。服务商需要有效和温和的手段以控制这种行为但同时不希望引起这些应用的中断。3 .怎样向客户提供分等级和增值服务对于那些有特殊要求或愿意多付服务费的用户，服务商希望能提供等级服务，供应额外的资源以满足用户的需求。服务商还希望能为如IP语音和IP视像等特殊应用提供特殊收费服务以增加收入。4 .如何提高小区和骨干网之间链路使用效率由于TCP通讯协议的大突发量，通讯管道能够被少数量的讯流严重堵塞而实际效率降低。如下图所示，篮色部分资源被浪费：5 .端到端QoS的实施对于宽带营运商，网络营运商和电讯营运商来说，实施真正针对用户和应用的端到端QOS要面对的最大挑战是如何在广域网上依据IP协议从局域网内所带出来的QoS信息(C0S,TOS,DiffSerV等)作相应的撑腰(如安置相应的路由和分配带宽资源，承诺和保证响应时延等服务水平协议SLA)。我们一直没有一套完整的机制去实施能跨越局域和广域的QOS。多协议标签交换(MPLS)技术的发生和实施为问题的解决带来了曙光。Packetshaper能撑腰COS,TOS,DiffServ和MPLS,能够对带有这些信息的IP信息包进行识别，跟踪，分类，筛选，设值和改标。这样一来，PaCketShaPer就能够在广域网边缘依据用户和营运商的需求针对不同的用户，机器和应用进行QOS标志，再将带有这些特定QOS信息标志的信息包发往广域网，实现真正的端到端QOS。为营运商的增值服务提供强有力的工具。C.潜在问题的根源以上种种挑战和问题为网络服务商进一步提供更好服务的实施带来困苦和阻碍。本来，不少路由器本身带有QoS机制，但是这些机制一直不能有效地发挥作用，也不能从基本上解决问题。关键问题有以下几点：1 .路由器的设计是为了做路由，随着路由表的不断加大，路由器本身做路由所费精力就很大，要路由器再加重负担去处置其余如QoS,流量分类等工作，路由器就自然慢下来。一般路由器在网络繁忙时会引入30-40毫秒时延；2 .网络对信息源(包括服务器和客户机)向网络发放数据的量、时间和频率完全缺乏控制。每一对信息源的一方只依据对方的要求而毫无节制地向对方发送数据，完全不顾及网络是否有足够资源或对方的连接速率是否能承受。当网络中一切机器都以这种行为发放数据时，网络自然堵得水泄不通。网络来不及处置的信息包都堵在路由器上排队。3 .路由器所采用的QoS机制都是通过所谓的“队列”技术来实现。也就是说，路由器通过广域网链路来不及发送的信息包都在路由器内以不同优先等级来排队。当队列过长时，路由器只好把处置不来的信息包扔掉，引起TCP的大批重发，一些会话(Session)会因此而中断。要为网络树立真正和有效的服务质量(QoS)机制，以上问题的根源必须得到根治。D.PaCketeer公司的技术，产品和方案Racketeer公司的技术和产品为以上的问题带来一个完整的解决方案。以下是有关PaCkCteer公司的背景、技术、产品和方案简述。1 .公司背景成立于硅谷的Racketeer公司是具领导地位的带宽管理设施提供商之一。Racketeer公司运用了其在许多领域内的专业知识，如“应用程序DNA”、网络技术，以及业界开展趋势等以开拓解决方案来满足日益复杂的带宽管理需求。今天，PaCketeer公司的产品已经被世界上FortUneIOOo强企业以及遍布全球的服务供应商广泛采用，公司在世界五十余个国家树立起了由100多家增值零售商、分销商和系统集成商组成的市场网络。PaCketeer公司在美国纳斯达克上市，2000年销售总额达群众币等值三亿余元。2 .TCP整形技术TCP整形技术是PaCketeer公司发明并在美国登记了专利的技术。这种技术通过对TCP窗口大小和TCP确认封包时延的精确控制，到达了对TCP突发特性的调控。这个技术对网络中每对对话的信息源进行流量监听、跟踪、计算和干预，对信息源向网络所发送信息量的多少、发送时间和频率进行控制，从基本上解决网络的阻塞问题。如下图所示：通过TCP整形技术处置后的信流变得很平滑，不再严重突发以影响其余信流，传输效率大大提高，使广域网资源得到充份使用。由于TCP整形技术不采用队列技术，大大地减少了信息包的遗失，降低了信流重发率。使用TCP整形技术，网络中一切机器的发送量都受到统一控制，从路由器流过的流量如果被控制到与广域网瓶颈带宽相一致，路由器上再不会有大批的队列，这就减轻了路由器的负担使信息包通过路由器的所需时间大大减少。3 .产品与功能Racketeer公司在世上独一无二的TCP整形技术的实施是通过公司的Packetshaper产品系列到达的。PaCketShaPer里所提供的四项手段帮助使用者简单快捷地到达有效地管理带宽的目的：a) .信流分类PaCketShaPer能够主动地发现和识别几百种类型的信流，而且经常识别出没被管理员发现的潜入网络的应用程序。在OSI网络模型中，PaCketShaPer能够识别从第二层到第七层的信流特征，从而区分不同协议和应用程序。除了主动分类，PaCketShaPer还让用户手动地依据以下信流特征作人工分类：MAC地址(用于非IP协议)、单一IP地址、多个IP地址、IP子网、域名、TCP应用端口、IPPrecedence比特、DiffServURL档类、所用协议或应用等特征。b) .信流状态分析分类功能识别了网络上的各类信流，分析功能则显示这些信流的运行状态，它帮助找出问题所在和相应管理策略的线索。PaCketShaPer跟综平均和高峰信息流量，识别最大的用户和应用程序，测量应用程序响应时间，并且评估网络效率。这样，管理人员就对当前网络资源使用状态有了充分的了解，为下一步实施带宽管理准备了充实的数据依据。C).实施管理PacketShaper提供两套机动的带宽管理工具以帮助用户实施高效的带宽管理策略。带宽分区(PartitiOn):为某一类的信流带宽使用总量设定上限和下限，确保某类流量有足够带宽而不受其余类别的影响，或者以上限带宽总用量限制某类流量不能超越某一限额。带宽策略(Policy):为某一类的信流中的每一个会话(SeSSiOn)的带宽使用量设定上限和下限，确保这类信流的每一会话有足够带宽以保证质量或最低响应时延。PaCketShaPer运用了TCP速率整形技术，明晰地管理带宽资源和平整突发性IP流量。与基于路由器的解决方案相比，PaCketShaPer积极地对信息传输进行双向整形，结果，PaCketShaPer使每个应用程序都实现了稳定、迅捷、便于控制的性能。d).报告PaCketShaPer对各巳经分类的流类进行统计数据收集并提供在线图表报告，各种收集数据有三十多种。图表报告计有带宽使用量、网络效率、带宽使用分布、应用响应时延分析、大用量用户分析等。这些大批的数据和图表帮助用户对网络资源分配和使用的过去、现在和未来趋势都有很好的了解。到达有效管理带宽的目的。4 .方案和增值服务有了以上对Packetshaper产品实施管理带宽手段的描述，以下我们将对XX智能小区宽带接入服务的带宽管理机制提出基于PaCketeer产品Packetshaper的建议解决方案：b) .建议使用Packetshaper型号：依据路由器与骨干网链路带宽大小建议使用带宽管理上限为2Mbps的PS1500或上限为IOMbPS的PS2500。两型号具体技术参数请参阅附带资料。c) .分类、带宽分区和带宽策略建议建议在每一小区的PaCketShaPer上以人手将该区的一切IP地址划定，估算出该区任意时段实在线用户数与总用户数比率，再算出每户实在线用户应分得带宽量，然后用PaCkCtShaPer的“基于用户数动态带宽分区”功能，主动对每户在线用户带宽使用量进行分配和限制，以实施分配公正的原则。与此同时.，限制某些用户和应用免费占用大批带宽。另外，在PaCketShaPer的分类树上，还能够用一组特定的IP地址群作定义，定出某一组用户为特殊等级用户，给他们分配额外的带宽并对他们征收额外服务费用。到达提供分等级的服务目的。作出适合的基于IP的分类以后，下一步能够进一步将“分类中主动寻找“(TraffiCDiscoverywithinCIaSS)功能打开，把每组分类流量中最大用量的应用寻找出来，并使用“速率策略”(RatePoliCy)中的TCP整形技术对突发流量进行整形以获得网络最高使用效率。此外，对有特殊带宽需求的应用，能够在分类树上特殊将这些应用定义出来并分配足够带宽以收取特殊服务费用。5.其它竞争技术如前所述，PaCketeer公司的TCP整形技术是由PaCketeer公司发明并登记了专利。市场上其它带宽管理产品或多或少都只是基于队列技术的。与TCP整形技术相比，队列技术具有下列缺点：a) .在队列形成时，信息包被大批丢弃，引起TCP重发；b) .缺乏对各种协议和应用的主动分类，只能粗糙地依IP地址和TCP端口进行分类；c) .只能粗略地对每类信流总流量进行带宽分配而不能为每一对话(SeSSiOn)进行分配带宽。这对基于IP的语音和视像服务来说都是不可接收的；d) .队列技术的自然属性决议了它只能对“外向流”(OutboundTraffiC),即从局域网流向广域网的信流才起作用，而对“内向流”则基本不起任何作用；d)更重要的是，队列技术都是被动地在阻塞发生了以后才发生作用，而TCP整形技术则在阻塞未发生之前就主动地采用措施以避免阻塞的发生。以队列技术为基础的产品有Cisco,Lucent(Xedia),Allot等。e) PaCketeer胜利案例和国内用户PaCketeer在国际上的用户多不胜数，出名的服务商就有美国电话电报(AT&T),日本电讯(NTT),香港电讯(PCCW),新加坡电讯(SingTe1),新加坡有线等。在国内,PaCketShaPer的用户包括南方航空，群众保险，IBM,海关，PriCeWaterhOUSe会计师行等大机构和华南众多的外资厂商。E.ZZ公司介绍F.报价G.售后服务H.附带资料施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做至广定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌鎏子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不得任意减少支架或马凳。30、绑扎高层乱筑的窗梁、挑檐、外墙、边柱钢筋,应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-IOkV6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
