某工程物料提升机施工方案模板.docx

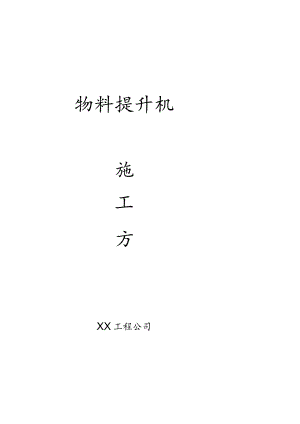

物料提升机施工方XX工程公司年月日1 .工程概况2 .施工条件3 .设施的选择4基础设计5 .物料提升机技术要求6 .安装程序、方法和要求7 .调试与验收8使用与管理9拆除编制依据1.1JGJ59-99建筑施工安全检讨标准1.2JGJ88-92龙门架及井架物料提升机安全技术规范1.3JGJ80-91建筑施工高处作业安全技术规范1.4 冀建建(1999)311号河北省建筑施工安全检讨标准实施细则1.5 SBZ1500/30型自升式物料提升机开门自锁、断绳保护安全装置安装使用说明书1 .工程概况本工程为*大楼工程，位于保定市*路与*路交叉路口。建筑面积为17000m2,地下一层，地上十二层，局部十四层。整体建筑呈L型部署，首层至三层层高4.2m,标准层层高3.5m,十二层层高5.1m。建筑总高度为58.2m。结构形式为框架结构，筏形基础。设有电梯井、楼梯。由地下室底板至顶层均设施工后浇带。本工程的主要功能为餐饮、宾馆、办公等。本工程建筑场地类别二类，抗震设防烈度7度，框架抗震等级二级。2 .施工条件本工程碎采用商品泵送碎,主体阶段垂直运输采用塔吊、物料提升机、及施工电梯，装修阶段使用物料提升机、及施工电梯。3 .设施的选择3.1 本工程的物料提升机选用河北省保定市金城建筑设施厂生产的SBZ1500/30型自升式物料提升机，设施执行标准Q/BJJ0299,有河北省建设厅颁发的河北省建设工业产品准用证及河北省建筑工程施工安全监督总站颁发的河北省建筑工程施工现场安全防护用具及机械设施推荐证书并有河北省建设机械产品德量检测总站检测报告。该设施经优化改进，增设了附着、开门停靠自锁装置、断绳保护安全装置、提栏上下极限保护报警装置，自升工作台上升下降稳定、操作机动、吊杆安全起吊立柱对接，到位精确。3.2 主要部件：SBZ1500/30型自升式物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。3.2.1 地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。322立柱：起导轨架作用。由多个标准节组成，节间由8条M14X30螺栓连接，提升高度为30M。3.2.3 天梁套架：是物料提升的架体承重梁。3.2.4 吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。3.2.5 附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。提升架体增高时，保证架体工作平均。附着的设置间距不大于9m设置层数为：2层、4层、6层、8层，未设置铁件的楼层用M12的膨胀螺栓固定在楼板上或在施工中提前预埋，如下图所示：3.2.6 卷扬机：是提升物料的动力机构，采用JJKX-I行星式卷扬机，属单独配套机构4 .基础设计本工程地下室面积较大，提升机的基础坐落在地下室顶板之上，承载力能到达要求，地梁安装时使用M20膨胀螺栓固定，螺栓中心距允许偏差2廊。5 .物料提升机技术要求5.2 架体5.1.1 厂家提供的定型提升机产品，必须经市技术监督局检验后，核发准用证后方可使用。5.1.2 提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接，连墙件每层必须设置一组，连墙件为e48X3.5的钢管，连墙件与架体及建筑结构之间均采用刚性连接，并形成稳定结构，连墙件严禁与脚手架连接。5.2 安全防护装置5.2.1 吊篮必须设置定型化的停靠装置。停靠装置必须可靠机动。5.2.2 超高限位装置：架体的自由高度不超越6米，在距天梁底部不小于3米处，设置超高限位装置。超高限位装置必须灵敏可靠。5.3 吊篮防护5.3.1 吊篮两侧应设置固定栏板，其高度为1200mm,5.3.2 吊篮进出料口设置定型化、工具化的安全门，进出料时开放，垂直运输时关闭。安全门应开启机动、关闭严密。5.3.3 吊篮提升严禁使用单根钢丝绳。5.4 楼层卸料平台防护卸料平台的宽度不小于800mm,用木脚手板横铺，必须铺严铺稳，严禁使用钢模板作平台板。卸料平台两侧用48X3.5的钢管设120OmIn高的防护栏杆，栏杆水平管间距600mm,栏杆外侧挂密目式安全网。卸料平台内侧设120Omm的防护门，防护门用G12的钢筋制作，并涂刷红白相间的油漆，5.5 进料口的防护提升机进料口设置防护棚，防护棚用48X3.5的钢管搭设，宽度大于提升机的外部尺寸，长度为5米，防护棚的顶部满铺厚度不小于50mm厚的木脚手板，铺满铺严。在进料口加设定型防护门，防护门在吊篮提升时，将进料口封闭，以防止进人，防护门在底层吊篮进料时开启。5.6 传动系统5.6.1 卷扬机采用JJKX-I行星式卷扬机，卷筒与钢丝绳直径比不小于30,必须设置防止钢丝绳脱出防护装置。卷扬机钢丝绳的第一个导向轮（地轮）与卷扬机距离不小于卷筒宽度的15倍，不小于7米（卷筒宽450mm,卷筒宽度的15倍为6.75米）。卷扬机固定，必须埋设满足受力的地锚。地锚与卷扬机的拉结应采用钢丝绳固定牢固，不得使用树木、电杆或桩锚固定卷扬机。5.6.2 钢丝绳5.6.2.1 钢丝绳应维护、保养良好，不得有严重的扭结、变形、断丝、锈蚀、缺油现象，严禁使用拆减、接长或报废钢丝绳。5.6.2.2 钢丝绳应用配套的大轮和地轮。滑轮组直径与钢丝绳比值不应小于30,严禁作用开口滑轮。5.6.2.3 钢丝绳在卷筒上要排列整齐，不得咬绳和相互压绞，不得从卷筒上方卷入。运行中钢丝绳在卷筒上的圈数，最少不得少于3圈。5.6.2.4 卷筒上的绳头应用压板固定牢固，在天梁上固定的绳头应有防止钢丝绳受剪的措施，且绳卡数量不得少于3个。5.6.2.5 钢丝绳地面部分采用地面走线地方式，在地面上加设托滚，托滚用12的钢筋外穿25的钢管加工制作，距地面120mm,间距2000mm,5.6.3 卷扬机操作棚卷扬机搭设防护棚，防护棚为架管搭设，棚顶用不小于5cm厚脚手板铺满,铺严。防护棚对提升机的一面，严禁放置影响机手视线的障碍物。6 .安装程序、方法和要求6.1 按照设计图纸在地下室顶板上打眼，将转向地滑轮轮体与地梁组装，用钢垫、螺母调整好转动间隙（小于0.5mm）再安放地梁，紧固M16地脚螺栓调整水平度，偏差不大于IOmmo6.2 安放吊篮，吊篮与地梁对中后，调整水平度，四角垫好垫牢。吊篮骨架内竖向铺设5cm厚木板，应铺严，并做好压重。6.3 安装架体杆节，两边的杆件用M14X30螺栓与地梁连接，第一节连接后，测量其垂直度，其偏差不应超越3%o,用加垫法调整。吊篮导靴与导轨的摩擦面间隙一面应控制在0-2mm以内，以防间隙过大，发生脱轨现象，第一节安装好后，临时用铅丝将吊篮立柱和杆节绑牢。6.4安装第二节，检讨两导轨之间必须和底节一致，误差不超越5mm,紧固螺栓，做好斜支撑后，将两支柱横向水平连接成一体，进行加固。两边立柱应交替进行往上安装，一切节点螺栓必须紧固，不得漏装。1.1 5安装前，首先检讨提升机架体的垂直度，导轨的平行度，导轨对接点的错位差，连墙件的设置间隔是否到达安全技术规范标准，能否满足吊篮升降时的强度刚度和稳定性的要求。1.6 调整升降吊篮的水平度及导靴滚轮与导轨角面的间隙，到达设计要求后，再安装两对楔体组件。1.7 楔体组件必须安装在升降机吊篮左右两侧槽钢柱体的同一水平面上，将楔体提到上止点就位抱合后，再将楔体座焊接在槽钢柱体上，焊接必须到达设计要求。1.8 安全断绳保护系统，升降动滑轮轴心必须与升降吊篮承重梁中心重合，安装好的升降动滑轮能机动转动，弹簧拉板与滑轮后盖及座体轴向间隙一致。压缩弹簧受压时，两钢丝间隙大于或等于O.Id（d是钢丝直径），四级调整一致。6. 9安装杠杆，连接较链。7. 10摇臂钱链机构，按图样尺寸地位安装后，转动应机动，臂板中心线角度应一致。当升降动滑轮轴提升到座体顶点时，用调节螺栓调整四个楔快，抱合摩擦面与导轨接触面的间隙到达15mm,滑轮轴降到下止点，楔快提升到上止点。（加紧状态）6.11 卸料对开防护门，开门应机动，插销自如，将拉伸弹簧连接在摇臂上，再将钢丝绳绕过导向轮与门相接，推拉门子调整拉伸弹簧拉力，当门开启后，楔快必须提升到上止点（门轴中心距索绳孔中心100mm）。6.12 架体外侧用钢架管搭设防护架子，挂安全网封闭，在与卷扬机相对的一面用大眼安全网封闭，以便于机手观察信号员，正确操作卷扬机。其余两面用密目式安全网封闭。6.13 安装精度应符合以下要求：6.13.1 多次使用的提升机，在重新安装时，其偏差不应超越3%。，并不得超越20Omnb导轨节点截面错位不大于1.5mm6.13.2 吊篮导靴与导轨的安装的安装间隙控制在51Omm以内。6.14 在提升机进料门处搭设防护棚，防护棚与安去通道连在一起。形成一体。7.调试与验收7.1 调试7.1.1 空载提升吊篮在全行程范围内作升降运行三次（楔快取下）验证架体的稳定性,两导轨间的距离是否到达技术要求，并同时观察进出料门是否灵敏,不允许有震颤袭击现象。7.1.2 将吊篮悬挂离开地面IOO-200mm,调整导靴滚轮与架体导轨的间隙，八处一致后，装好楔快，到达锁紧状态，将滑轮轴降到下止点，调整调节螺栓至拉紧状态，在额定负载下将吊篮提升到离地面23米高停机，将对开方防护门打开，检讨制动夹持的可靠性。7.1.3 升降吊篮内施加额定载荷，使其试运行三次，并做吊篮的坠落实验，其滑落行程不能超越1m。7.1.4 在升降吊篮上取额定起重量的125%（按5%逐级加量）作提升、下降、开门停靠自锁实验（此时不做断绳实验）下滑不应超越100mm,下降速度在25-30mmin时，要求动作精确可靠，无异常现象，金属结构不变形，无裂痕及油漆脱落等，更不能出现连接松动损坏等现象。7.1.5 提升机的金属结构及一切电器设施金属外壳应设接地，其电阻值不大于10o1. 1.6电器设施的绝缘电阻值必须大于0.5M07. 2验收提升机使用前，应由施工负责人组织有关人员按有关规定验收，验收合格后由负责人签字，报经主管部门检讨验收合格后方可投入使用。8使用与管理8. 1使用8.1.1必须由通过考核取证的专业机手操作。8.1.2物料在吊篮内应均匀分布，不得超出吊篮。当长料在吊篮中立放时,应采用防滑措施；散料应装箱或装笼。8.1.3严禁人员攀登、穿越提升机和乘吊篮上下。8.L4提升机司机在信号不清的情况下不得开机。作业中不论任何人发出紧迫停车信号，应立刻执行。8. 1.5闭合主电源前或作业中忽然断电时，应将一切开关扳回零位切断电源,并将运物放下。在重新恢复作业前，应在确认提升机动作正常后方可使用。下班时要切断电源，锁好闸箱。8.1. 6导轨表面严禁涂任何油脂。导靴滚轮销轴每班应加注1次润滑油脂。1.1.1 1.7吊篮停稳后再打开防护门，开启支稳后方可上人卸料。吊篮下降时，首先必须关好防护门，插好销轴后，再明确联络信号。8.1.8 升降吊篮每班首次运行时，应做空载及满载试运行，检讨制动灵敏可靠后，方可投入使用运行。8.1.9 作业后，将吊篮降至地面，各控制开关扳至零位，切断电源，锁好闸箱。8.1.10 提升机上应标有提升重量，严禁超载运行。吊篮提升后，吊篮下严禁有人停留8.1.11 工作完毕或暂停作业后，吊篮必须落到地面。吊篮需在空中停留时,除使用制动器外,并用棘轮保险卡牢，机手不得离开岗位。8.2管理8.2.1 安全装置必须由专人管理,持证上岗，并按规定进行调试检讨,坚持灵敏可靠,不能带病运行。一般情况下,每月及暴雨后，需对架体基础紧固件、钢丝绳的松紧程度、磨损程度、楔块抱闸、一切销、轴、滚动轮、各种弹簧、卷扬机抱闸等易损件和关键件及立柱倾斜度等进行一次全面检讨,发现问题及时维修,不能带病工作。8.2.2 提升机应由设施部门统一管理,不得对卷扬机和架体分开管理。8.2.3 运输提升机个部件时,装车应垫平,尽量避免磕碰,同时应注意提升机的配套性。8.2.4 提升机使用中应进行经常性的维修保养,并符合下列规定：a司机应按使用说明书的有关规定,对提升机各润滑部位,进行注油润滑。b维修保养时,应将一切控制开关扳至零位,切断主电源,并在闸箱出挂“禁止合闸”标志,必须时应设专人监护：C提升机处于工作状态时,不得进行保养、维修,排除故隙应在停机后进行。d更换零部件时，零部件必须与原部件的材质性能相同,并应符和设计与制作标准。e维修主要结构所用焊条及焊缝质量,均应符合原设计要求。f维修和保养提升机顶部时,应搭设上人平台,并应符合高处作业要求。9拆除9.1 拆除前,操作人员要详细检讨现场周围环境,清除障碍物,划定危险区并设置围栏或警戒标志。拆除时要设专人监护。9.2 拆除前要统一指导,操作人员要服从领导、密切配合,严厉按交底顺序、安全措施进行。特殊是拆除连墙杆时要注意架体的稳定情况。9.3 拆除应按“先搭后拆,后搭的先拆”的顺序进行。9.4 拆除作业中,严禁从高处向下抛掷物体。拆下的杆件等及时清理放置在规定的地位,并码放整齐。9.5 拆除卷扬机,必须先切断电源,经检讨无误后才干进行拆除工作。9.6 拆除连墙杆前,应先设置临时支撑,确保架体自由高度不大于2个标准节。9.7 拆除龙门架前,应先分别对两立柱采用稳定措施,保证单柱的稳定。9.8拆除作业易白天进行,夜间作业应有良好的照明,因故中断作业时,应采用临时稳固措施。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材.，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌蟹子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾侄h29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
