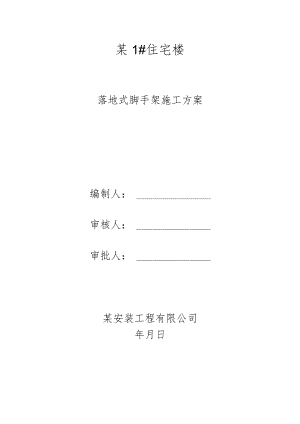

某1#住宅楼落地式脚手架施工方案编制人：审核人：审批人：某安装工程有限公司年月日工程概况:本工程为砖混结构，建筑外围长度156米，宽11.2米，坡屋面顶高21米。根据此制定外墙装修架施工方案。根据本工程现场地形及材料供应情况，选用落地扣件式钢管双排脚手架。脚手架实际搭设高度21÷l=22mo二、材料材质和规格1、钢管材质使用A3,钢管进场必须有出厂合格证。2、钢管规格采用外径48mm,壁厚3.5mm,钢管立杆及大横杆长度4-6.5m,小横杆长度2.l-23m。3、扣件用可锻铸铁铸造的直角扣件、回转扣件和对接扣件。4、架板采用标准立放竹片脚手板。三、架体构造1、立杆间距：横距L3m,纵距L5m,内立杆距墙外皮0.4m。2、大横杆步距1.8m。3、墙体拉结杆布置：坚向3.6m二步架；水平距离4.5m三跨。4、小横杆间距0.75m,同时立杆与大横杆交点处必须设小横杆。5、剪刀撑设置长度方向由两端部开始，共设四道，每道按二步二跨设，上下连续设置。宽度方向由两端部开始，共设三道，每道按二步二跨设，上下连续设置。四、试算单根立管，允许搭设高度HHmaxr100Hmax=K4。AaL3(1.2NGk2+L4N球)1.2Ngu×h1、由h=1.8 HNhb=L5 查表得 Af =45. 447KN2、由b=l. 3L=I. 53、由 b=l. 3L=I. 5脚手架四层查表得以2二3.391KNQ=2.0KNm2,二个操作层施工Q=4.0KNm2,查表得Nqk=9.9KN4、由h=1.8"1.5查表得一步一纵距钢管扣件重,Ngk尸0.442KN.5、Ka=O.85（与立杆截面调整系数，单立杆0.85,又立杆0.7）6、h=L8(脚手架步距)将上述数值代入公式L6Af-L3(1.22.45)H=XhL20.85义45.447TX(1.2X3.391+1.4义=l9).Xh1.2X0.442=52.03m最大允许搭设高度H52.03Hmax=1+_H_=1+52.03100100二34.23依据上述计算结果只允许搭设34.23m高，实际要求搭设22m,满足要求。
