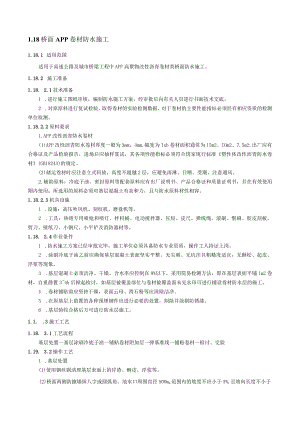

桥面APP卷材防水施工技术交底要点.docx

1.18桥面APP卷材防水施工1.18.1 适用范围适用于高速公路及城市桥梁工程中APP高聚物改性沥青卷材类桥面防水施工。1.18.2 施工准备1.18. 2.1技术准备1 .进行施工图纸审核，编制防水施工方案，经审批后向有关人员进行书面技术交底。2 .对原原料进行复试检验，取得卷材的实验检测数据，对于卷材的主要性能指标必须经有相应资质的检测单位检测。1.18.2.2原料要求1.APP改性沥青防水卷材(1)APP改性沥青防水卷材厚度一般为3mm、4mm,幅宽为Inb卷材面积通常为15m2、IOm2、7.5m2,出厂应有合格证及产品检验报告，进场后应抽样笈试，其各项性能指标必须符合国家现行标准塑性体改性沥青防水卷材(GB18243)的规定。(2)储运卷材时应注意立式码放，高度不超越2层，应避免雨淋、日哂、受潮，注意通风。2.辅助原料：冷底子油、密封原料等配套原料应有出厂说明书、产品合格证和质量证明书，并在有效使用期内使用；所选用的原料必须对基层混凝土有亲和力，且与防水原料材性相容。1.18.2.3机具设施1 .设施：高压吹风机、刻纹机、磨盘机等。2 .工具：热熔专用喷枪和喷灯、拌料桶、电动搅拌器、压短、皮尺、弹线绳、滚刷、鬃刷、胶皮刮板、剪刀、壁纸刀、小钢尺、小平铲及消防器材等。1.18. 2.4作业条件1 .防水施工方案已经审批完毕，施工单位必须具备防水专业资质，操作工人持证上岗。2 .涂刷冷底子油之前应确保基层混凝土表面坚实平整、无尖刺、无坑洼且粗糙度适宜，无酥松、起皮、浮浆等现象。3 .基层混凝土必须洁净、干燥。含水率应控制在9%以下，采用简易检测方法，即在基层表面平铺lm2卷材，自重静置34h后掀起检讨，如基层被覆盖部位与卷材被覆盖面未见水印可进行铺设卷材防水层的施工。4 .卷材铺贴前应坚持干燥，表面云母、滑石粉等应清除洁净。5 .在原基层上留置的各种预埋钢件应进行必要的处置，割除并涂刷防锈漆。6 .基层验收合格后方可进行防水层施工。1.1. .3施工工艺1.18. 3.1工艺流程基层处置一基层涂刷冷底子油一铺贴卷材附加层一弹基准线一铺贴卷材一检讨、交验1.19. 3.2操作工艺1 .基层处置(1)使用钢丝刷清理基层表面上的浮渣、酥皮、浮浆等。(2)桥面两侧防撞墙抹八字或圆弧角。池水口周围直径50Omm范围内的坡度不应小于5%,且坡向长度不小于100mm。泄水口槽内基层抹圆角、压光，PVC泄水管口下皮的标高应在泄水口槽内最低处。(3)通过实验对基层进行检测，即任选一处(52左右)己处置好的基层，涂刷冷底子油并充分干燥(干燥时间视大气温度而定)后，按要求铺贴卷材，在充分冷却后进行撕裂实验，如为卷材撕裂开，不露出基层，则视为基层处置合格。(4)对于基层表面过于光滑的表面，应视情况做刻纹处置，增加粗糙度。2 .基层涂刷冷底子油(1)冷底子油涂刷前应确认基层表面已处置完毕，并经职能部门验收合格。(2)冷底子油使用前应倒入专用的拌料桶中搅拌均匀，采用滚刷铺涂。(3)铺涂时必须保证铺涂均匀，不留空白，且冷底子油分布均匀。(4)铺涂完毕后应给足够的渗透干燥时间，冷底子油干燥的标准为手触摸不粘手且具有肯定的硬度，禁止人或车辆行走。3 .铺贴卷材附加层依据规范要求对异形部位(如阴阳角、管根等)采用满贴铺贴法做卷材附加层，要求附加层宽度和材质应符合设计要求。4 .弹基准线按防水卷材的规格尺寸、卷材铺贴方向和顺序，在桥面铺装层上用显著的色粉线弹出防水卷材铺贴基准线，特别在桥面曲线部位，按曲线半径放线，以直代曲，确保铺贴接茬宽度。5 .铺贴卷材(1)将卷材按铺贴方向摆正，点燃喷灯或喷枪，用喷灯或喷枪加热卷材和基层，喷头距离卷材200mm左右。加热要均匀，卷材表面熔化后(以表面熔化至呈光亮黑点为度，不得过分加热或烧穿卷材)立刻向前滚铺。铺设时应顺桥方向铺贴，铺贴顺序应自边缘最低处开头，从排水下游向上游方向铺设，滚铺时不得卷入异物。(2)用热熔机具或喷灯烘烤卷材底层近熔化状态进行粘结的施工方法。卷材与基层的粘贴必须密切牢固，卷材热熔烘烤后，用钢压滚进行反复碾压。(3)在卷材未冷却前用胶皮刮板把边封好，铺贴顺序应自边缘最低处开头，顺流水方向搭接，长边搭接IoOnmb短边搭接150mm,相邻卷材短边搭接错开L5m以上，并将搭接边缘用喷灯烘烤一遍，再用胶皮刮板挤压熔化的沥青，使粘结牢固。(4)路缘石和防撞护栏一侧防水卷材应向上卷起并与其粘结牢固。(5)泄水口槽内及泄水口周围0.5In范围内采用APP改性沥青密封原料涂封，涂料层贴入下水管内50mm。然后铺设APP卷材，热熔满贴至下水管内50mmo(6)基层面坡度小于等于3%时平行于拱方向铺贴，坡度大于3%时其铺贴方向视现场情况确定。(7) 一切卷材搭接接头施工时，应挤出一道热沥青条，以保证防水层的密实性。1.18.3.3季节性施工1 .冬期施工(1)冬季进行防水卷材施工时应搭设暖棚，保证各工序施工时的温度大于5时方可进行施工。采用热熔法施工时，温度不应低于(2)防水卷材严禁在雪天施工，5级及5级以上大风时不得施工。2 .雨期施工(1)对于基层冷底子油施工前必须保证基层干燥，含水量小于等于9%。(2)通过雨后的基层必须晾干，经现场含水量检测合格后方可进行下步施工。(3)严禁雨天进行卷材铺贴作业。1.18.4质量标准1.18.4.1基本要求L防水层铺设原料的品种、规格、性能、质量符合相关标准和设计要求，经检验各项指标合格，能适应动荷载及混凝土桥面开裂时不损坏的特征。冷底子油涂刷均匀，不得有漏涂处。2.应严厉按规定的工艺施工。防水层之间及防水层与桥面铺装层之间应粘贴密切，结合牢固，油层厚度及搭接长度符合设计规定。1.18.4.2 实测项目见表l-39o表1-39桥面APP卷材防水实测项目项次检查项目规定值或允许偏差(mm)检验频率检验方法范围点数1接茬搭接宽度不小于相关规定每20延m1用钢尺量1.18.4.3 外观鉴定防水层表面平整，无空鼓、脱层、裂缝、翘边、油包、气泡和皱折等现象。1.18.5成品保护1.18.5.1施工进程中，操作人员要穿软底鞋，严禁穿带钉鞋进入现场，以免损坏防水层。1.18.5.2防水卷材施工完毕应封闭交通，严厉限制载重车辆行走，进行铺装层施工时，运料汽车应慢行，严禁调头刹车。1.18.6应注意的质量问题1.18.6.1为防止粘结不牢、空鼓，施工时应严厉执行操作工艺，确保基层干燥，含水率必须控制在9%以下。如果遇到下雨，基层必须经晾干后才干进行防水施工°卷材粘结进程中要注意烘烤均匀不漏烤且不要过烤，防止卷材的胎体破坏。此外，冷底子油应注意铺涂均匀，不留空白。1.18.6.2为防止出现防水卷材搭接长度不够，卷材铺设作业前，应精确计算用料，并按弹线铺贴。边角部位的加强层应严厉按规定施工，保证卷材防水的搭接长度。1.18.6.3施工时，应将防水卷材内衬伸进泄水口内规定长度，防止在泄水口周围接茬不良导致漏水。1.18.7环境、职业健康安全管理措施1.18. 7.1环境管理措施1 .有毒、易燃物品应盛入密闭容器内，并入库存放，严禁露天堆放。2 .施工下脚料、废料、余料要进行分类、及时清理回收。3 .基层处置和清扫时，应采用防尘措施。1.18. 7.2职业健康安全管理措施1 .施工用的原料和辅助原料多属易燃物品，在存放原料的仓库与施工现场必须严禁烟火，同时要备有消防器材。原料存放场地应坚持干燥、阴凉、通风且远离火源。2 .操作人员必须穿戴工作服、安全帽和其余必备的安全防护用具。3 .所用汽油应妥善存放，避免暴晒。4 .施工现场严禁烟火，吸烟到专设吸烟室，用火要有用火证。5 .防水作业区应封闭施工，严禁闲杂人员入内。
